7 – я группа задач

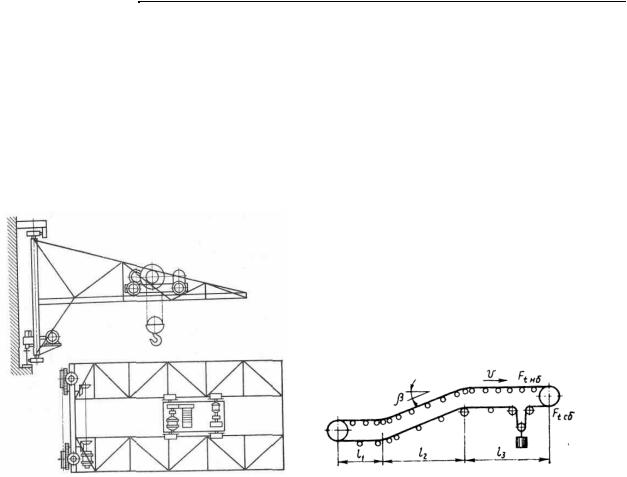

7.1 Рассчитать механизм подъема настенного консольного передвижного крана (рис. 9(а)) по данным табл. 13.
Требуется: 1) определить, мощность электродвигателя и подобрать его по каталогу; 2) определить общее передаточное число привода механизма, выбрать тип передач, составить кинематическую схему подъемного механизма и произвести кинематический расчет; 3) выбрать тип тормоза и произвести его расчет, рассчитать канат и подобрать его по ГОСТу; 4) определить диаметр, длину, канатоёмкость и толщину стенок барабана и проверить барабан на прочность; 5) определить диаметр блоков; 6) выбрать по ГОСТу крюк.
Таблица 13
Величина |
|
|
|
|
Варианты |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|||
|
|
|||||||||||
Вес груза F, кН |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
18 |
||
Скорость |
подъе- |
5 |
6 |
7 |
8 |
9 |
5 |
6 |
7 |
8 |
9 |
|
ма груза υ, м/мин |
|
|
|
|
|
|
|
|
|
|
||
Высота |
подъема |
4 |
4 |
4 |
5 |
5 |
5 |
6 |
6 |
7 |
7 |
|
груза Н, м |
|
|
|
|
|
|
|
|
|
|
||
Режим работы |
Л |
С |
Л |
С |
Л |
С |
Л |
С |
Л |
С |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
а). |
б). |
|
Рис. 9 |
7.2. Рассчитать ленточный конвейер для перемещения глины (рис.9(б)). Расчетная производительность Q, плотность материала ρ, длины участков
по горизонтали l1,l2 ,l3 , угол наклона конвейера β и скорость транспортируемого материала V приведены в таблице 14.
17
Требуется: 1) определить ширину ленты с округлением ее до ближайшей стандартной; 2) вычислить силы сопротивления движению ленты на всех участках конвейера; 3) определить силы натяжения ленты и тяговое усилие на приводном барабане; 4) по максимальному натяжению ленты определить число прокладок и ее толщину; 5) выбрать конструкцию поддерживающих роликов и барабанов и определить их диаметры; 6) определить мощность электродвигателя и подобрать его по каталогу; 7) определить общее передаточное число привода конвейера, наметить тип передачи и определить передаточное число каждой передачи.
Таблица 14
Величина |
|
|
|
|
Варианты |
|
|
|
|
||
I |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
||
Q, т/ч |
210 |
220 |
230 |
240 |
250 |
260 |
270 |
280 |
290 |
300 |
|
|
|
|
|
|
|
|
|
|
|
|
|
ρ, т/м3 |
1,8 |
1,8 |
1,8 |
1,8 |
1,8 |
1,9 |
1,9 |
1,9 |
1,9 |
1,9 |
|
l1 |
, м |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
l2 |
, м |
16 |
17 |
16 |
18 |
16 |
18 |
16 |
18 |
16 |
18 |
l3 , м |
21 |
22 |
23 |
24 |
25 |
26 |
26 |
28 |
29 |
30 |
|
β , рад |
π /10 |
π /12 |
π /10 |
π /12 |
π /10 |
π /12 |
π /10 |
π /12 |
π /10 |
π /12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
V , м/с |
1,5 |
1,6 |
1,7 |
1,8 |
1,9 |
1,5 |
1,6 |
1,7 |
1,8 |
1,9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
8 – я группа задач

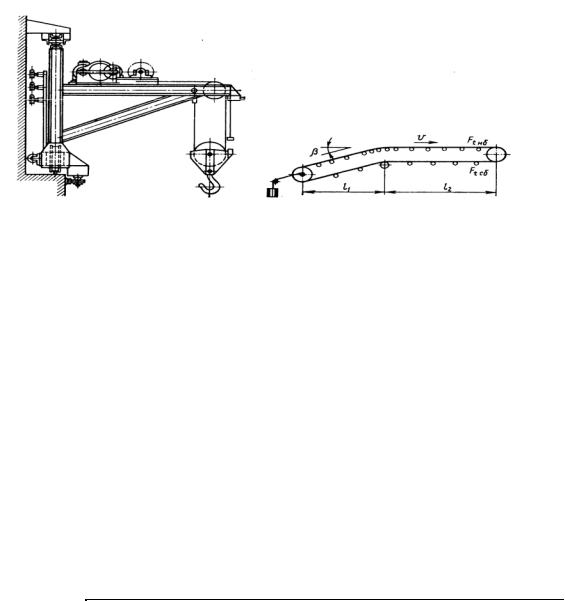

8.1. Рассчитать механизм подъема консольного поворотного крана на рис. 10(а) по данным табл. 15.
Таблица 15
Величина |
|
|
|
|
Варианты |
|
|
|
|
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
||
Вес груза F, кН |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Скорость |
подъе- |
5 |
5,5 |
6 |
6,5 |
7 |
7,5 |
8 |
8,5 |
9 |
9.5 |
ма груза υ, м/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Высота |
подъема |
12 |
12 |
13 |
13 |
14 |
14 |
15 |
15 |
16 |
16 |
груза Н, м |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Режим работы |
С |
С |
С |
С |
Т |
Т |
Т |
Л |
Л |
Л |
|
Требуется: 1) определить мощность электродвигателя и подобрать его по каталогу; 2) определить общее передаточное число привода механизма,
18
выбрать тип передач, составить кинематическую схему подъемного механизма и произвести кинематический расчет; 3) выбрать тип тормоза и произвести его расчет; 4) рассчитать канат и подобрать его по ГОСТу; 5) определить диаметр, длину, канатоемкость и толщину стенок барабана и проверить барабан на прочность; 6) определить диаметры блоков; 7) выбрать по ГОСТу крюк.
а). |
б). |
|
Рис. 10 |
8.2. Рассчитать ленточный конвейер для перемещения угля (рис.10(б)). Расчетная производительность Q, плотность материала ρ, длины участков
по горизонтали l1,l2 , угол наклона конвейера β и скорость транспортируе-
мого материала V приведены в таблице 16.
Требуется: 1) определить ширину ленты с округлением ее до ближайшей стандартной; 2) вычислить силы сопротивления движению ленты на всех участках конвейера; 3) определить силы натяжения ленты и тяговое усилие на всех участках конвейера; 4) по максимальному натяжению ленты определить число прокладок и ее толщину; 5) выбрать конструкцию поддерживающих роликов и барабанов и определить их диаметры; 6) определить мощность электродвигателя и подобрать его по каталогу; 7) определить общее передаточное число привода конвейера, наметить тип передачи и определить передаточное число каждой передачи.
Таблица 16
Величина |
|
|
|
|
Варианты |
|
|
|
|
||
I |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
||
Q, т/ч |
210 |
200 |
190 |
180 |
170 |
160 |
150 |
140 |
130 |
120 |
|
|
|
|
|
|
|
|
|
|
|
|
|
ρ, т/м3 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
|
l1 |
, м |
12 |
12 |
14 |
14 |
16 |
16 |
18 |
18 |
20 |
20 |
l2 |
, м |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
β , рад |
π /15 |
π /12 |
π /15 |
π /12 |
π /15 |
π /12 |
π /15 |
π /12 |
π /15 |
π /12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
V , м/с |
1 |
1,1 |
1,2 |
1,3 |
1,4 |
1 |
1,1 |
1,2 |
1,3 |
1,4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
19
9 – я группа задач

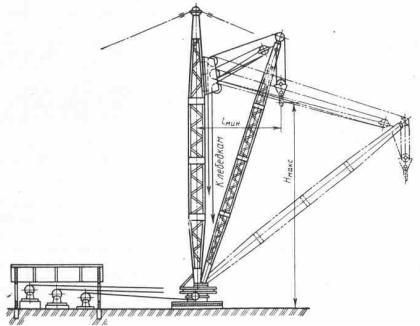

9.1. Рассчитать механизм подъёма мачтово-стрелового крана (рис. 11) по данным табл. 17.
Таблица 17
Величина |
|
|
|
|
Варианты |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
||
|
|||||||||||
Вес груза F, кН |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
30 |
|
Скорость подъе- |
10 |
10 |
11 |
11 |
12 |
12 |
13 |
13 |
14 |
14 |
|
ма груза υ, м/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Высота подъема |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
|
груза Н, м |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Режим работы |
Л |
Л |
Л |
С |
С |
С |
С |
Л |
Л |
Л |
|
Рис. 11
Требуется: 1) определить мощность электродвигателя и подобрать его по каталогу; 2) определить общее передаточное число механизма, выбрать тип передач, составить кинематическую схему подъемного механизма и произвести кинематический расчет; 3) выбрать тип тормоза, произвести его расчет и подобрать электромагнит по каталогу; 4) рассчитать канат и подобрать его по ГОСТу; 5) определить диаметр, длину, канатоёмкость и толщину стенок барабана, проверить барабан на прочность; 6) определить диаметры блоков; 7) выбрать по ГОСТу крюк.

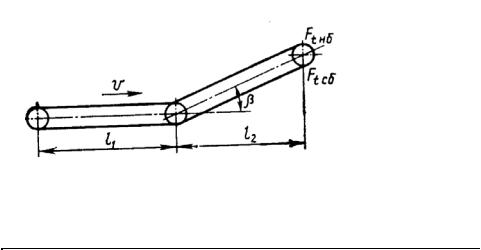

9.2. Рассчитать пластинчатый конвейер для перемещения руды (рис.12). Расчетная производительность Q, плотность материала ρ, длины
20
участков по горизонтали l1,l2 , угол наклона конвейера β и скорость транс-
портируемого материала V приведены в таблице 18.
Требуется:1) определить конструктивные параметры несущего полотна конвейера; 2) вычислить силы сопротивления движению несущего полотна на всех участках конвейера; 3) определить силы натяжения тяговой цепи и тяговое усилие на приводной звездочке; 4) по максимальному натяжению выбрать тяговый орган конвейера; 5) выбрать конструкции направляющих роликов и приводную звездочку, определить их диаметры; 6) определить мощность электродвигателя; 7) определить общее передаточное число привода конвейера; 8) наметить тип передач и определить передаточное число каждой передачи.
Рис. 12
Таблица 18
Величина |
|
|
|
|
Варианты |
|
|
|
|
||
I |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
||
Q, т/ч |
160 |
170 |
180 |
190 |
200 |
210 |
220 |
230 |
240 |
250 |
|
|
|
|
|
|
|
|
|
|
|
|
|
ρ, т/м3 |
2,0 |
2,0 |
2,1 |
2,1 |
2,2 |
2,2 |
2,3 |
2,3 |
2,4 |
2,4 |
|
l1 |
, м |
30 |
30 |
35 |
35 |
40 |
40 |
45 |
45 |
50 |
50 |
l2 |
, м |
75 |
80 |
85 |
90 |
95 |
100 |
105 |
110 |
115 |
120 |
β , рад |
π /10 |
π /12 |
π /10 |
π /12 |
π /10 |
π /12 |
π /10 |
π /12 |
π /10 |
π /12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
V , м/с |
0,6 |
0,65 |
0,7 |
0,75 |
0,8 |
0,6 |
0,65 |
0,7 |
0,75 |
0,8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
10 – я группа задач
10.1. Рассчитать механизм подъема автомобильного крана (рис. 13) по данным табл. 19.
Требуется: 1) определить мощность двигателя, потребную для подъема груза; 2) определить общее передаточное число привода механизма, выбрать тип передач, составить кинематическую схему подъемного механизма и произвести кинематический расчет; 3) выбрать тип тормоза и произвести его расчет; 4) рассчитать канат и подобрать его по ГОСТу; 5) определить диаметр, длину, канатоемкость и толщину стенок барабана, проверить барабан
