Модели описания поверхностей. Аналитическая модель. Векторная полигональная модель. Воксельная модель. Преобразование моделей описания поверхностей. Визуализация объемных изображений. Раскрашивание и тонирование поверхностей.
СОДЕРЖАНИЕ ПРАКТИЧЕСКИХ ЗАНЯТИЙ
Дисциплина «Графические системы» предусматривает практические занятия, темы которых приведены в табл. 1. Студенты после выполнения каждой работы составляют письменный отчет, который устно защищается.
Таблица 1
№ п/п |
Наименование практических работ |
|
|
1 |
2 |
|
|
1 |
Введение в AutoCAD 2007. Основные команды рисования. |
|
|
2 |
Вспомогательные режимы и настройки рисования. |
|
|
3 |
Основные методы редактирования. |
|
|
4 |
Дополнительные методы редактирования. |
|
|
5 |
Рисование и редактирование сложных объектов. |
|
|
6 |
Штриховка и нанесение размеров. |
|
|
|
Окончание табл. 1 |
|
|
1 |
2 |
|
|
7 |
Блоки. Атрибуты блоков. Штамп чертежа. Добавление текста и таб- |
|
лиц. |
|
|
8 |
Изометрическое черчение. Трѐхмерное представление объектов. |
|
|
9 |
Основы трѐхмерного рисования и редактирования. Моделирование |
|
трѐхмерных поверхностей. |
|
|
10 |
Построение твердотельных моделей. |
|
|
11 |
Редактирование твердотельных моделей. |
|
|
Отчет по практическим работам может включать выполнение индивидуальных практических заданий, выдаваемых преподавателем.

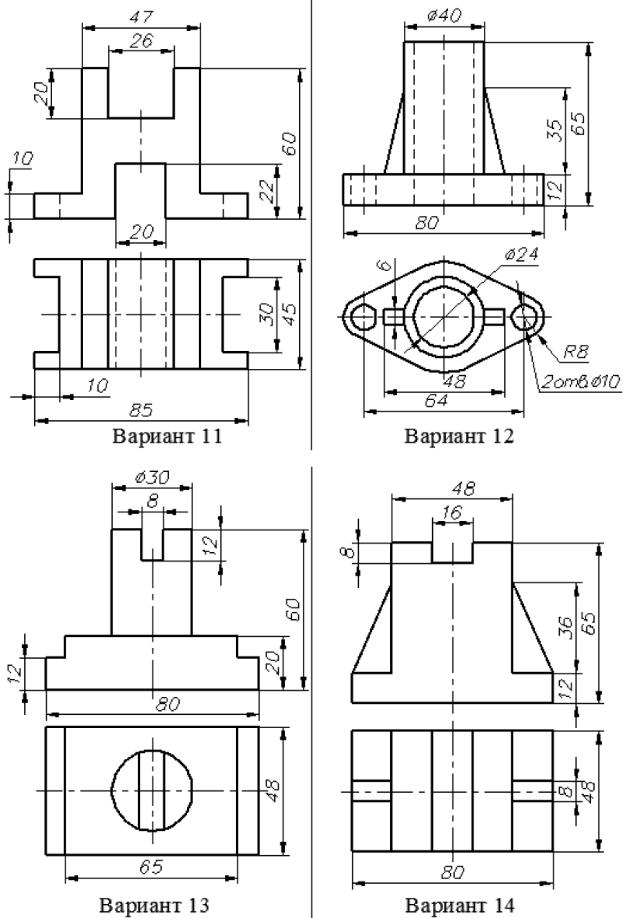

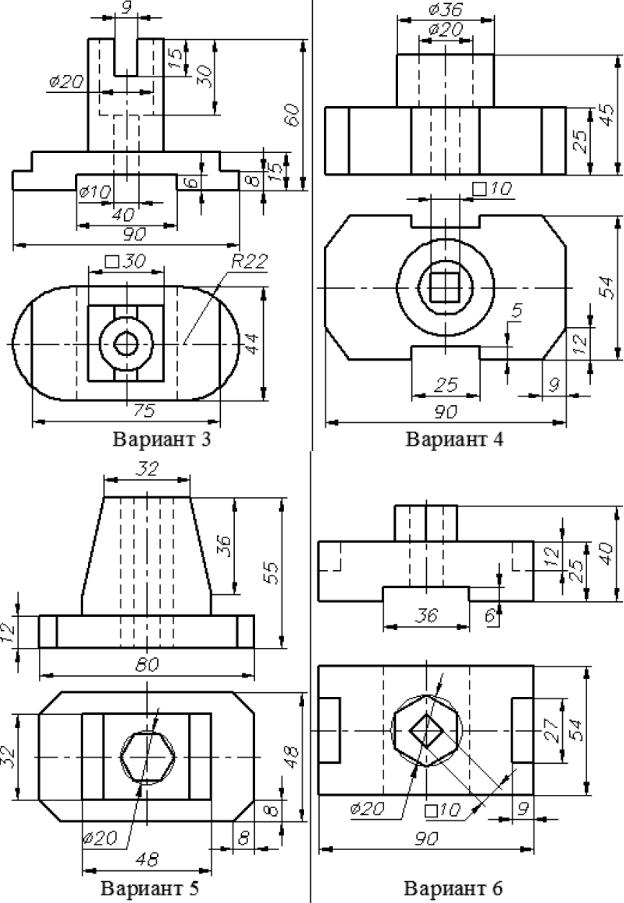

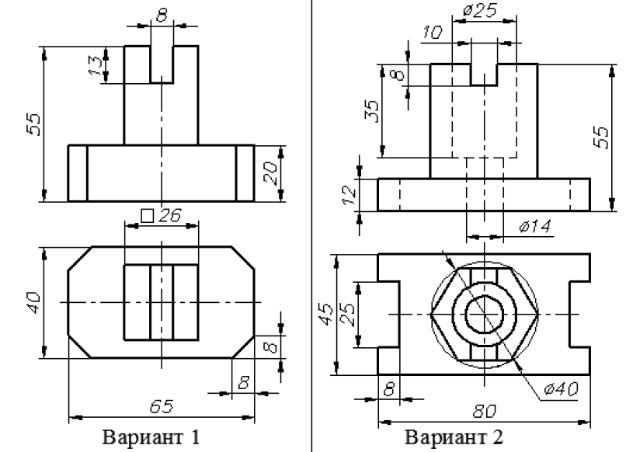

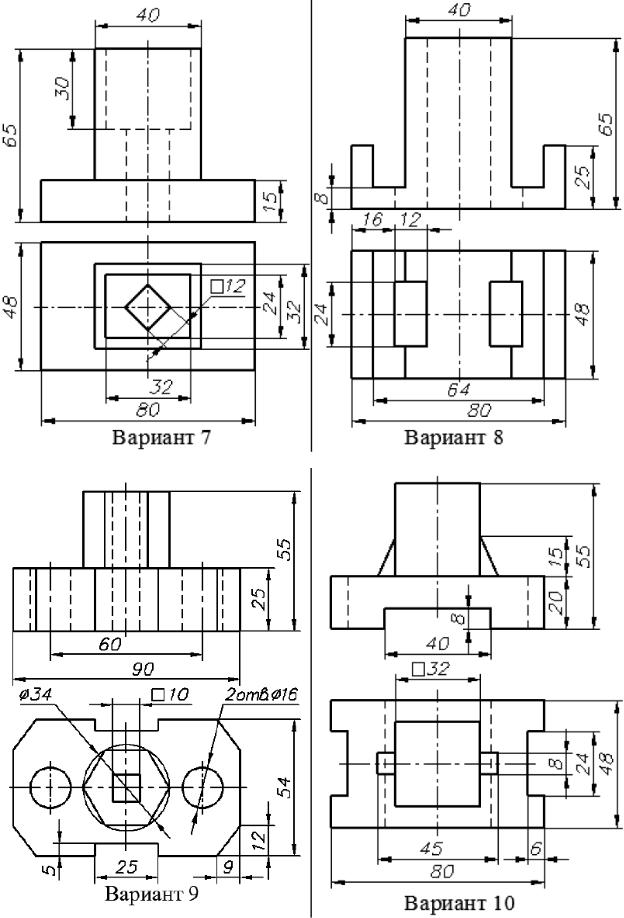

Индивидуальные задания к практическим работам 1-6
6
7
8
9
