Далее приведены статические характеристики M = f (n); U = f (f); n = f (P); n = f (f).

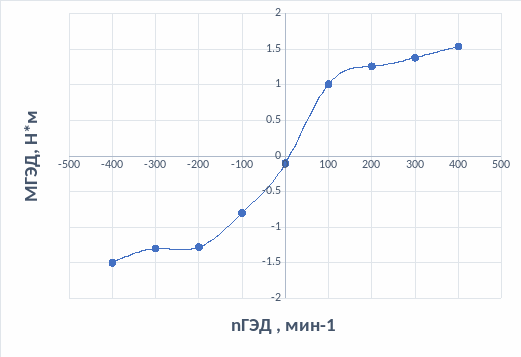

Рис. 7. Статическая характеристика M = f (n).

Статическую характеристику U = f (f) не удалось построить из – за возможной неисправности модели.

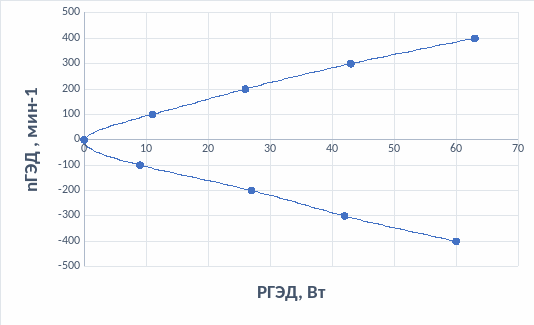

Рис. 8. Статическая характеристика n = f (P).

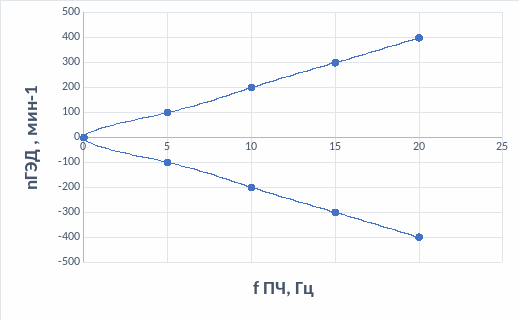

Рис. 9. Статическая характеристика n = f (f).

2. Снять переходные характеристики тока и частоты вращения ГЭД во вкладке «Временные характеристики» при реверсе.

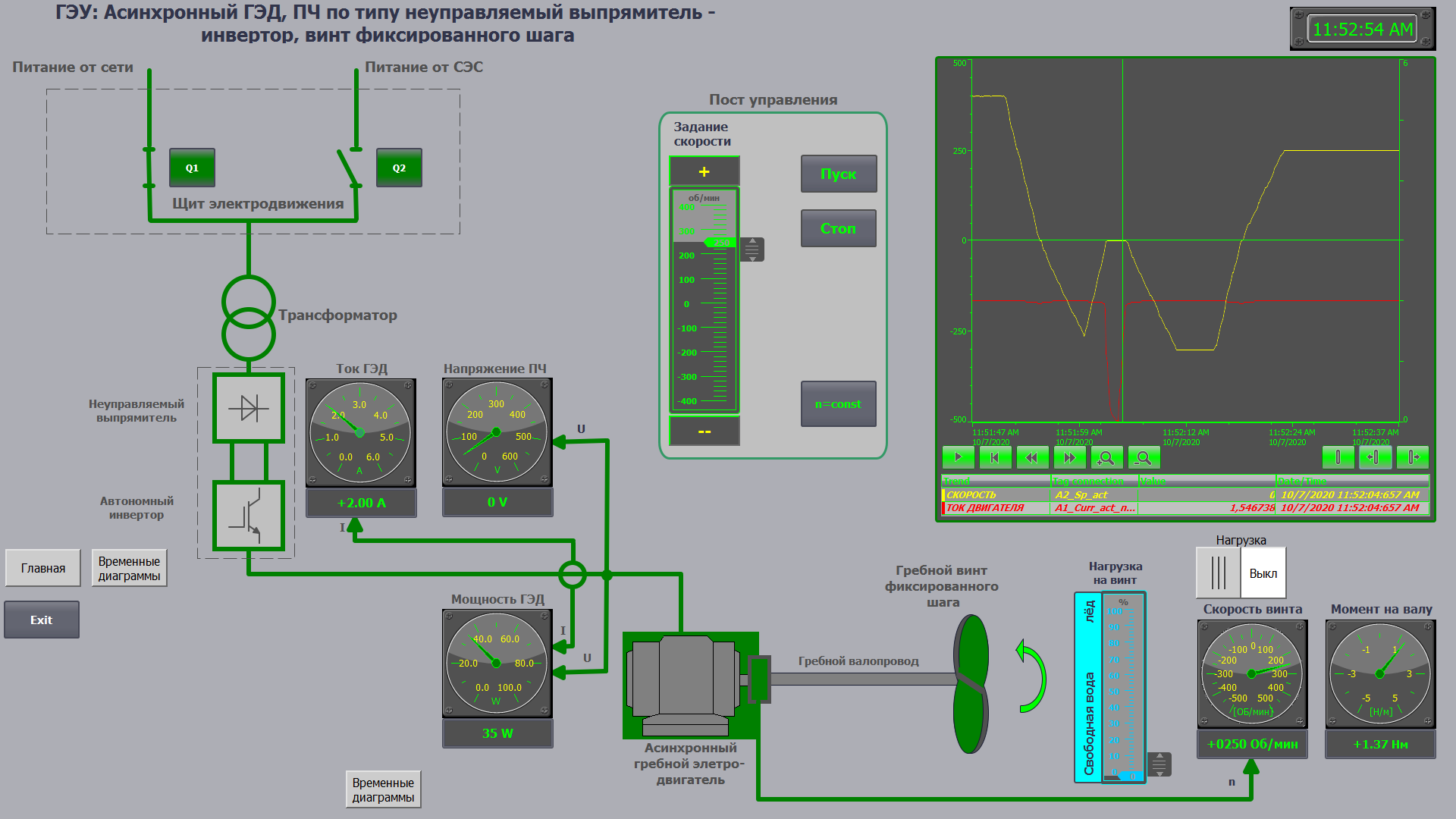

Рис. 10. Переходная характеристика при реверсе от -300 до 250 об/мин.

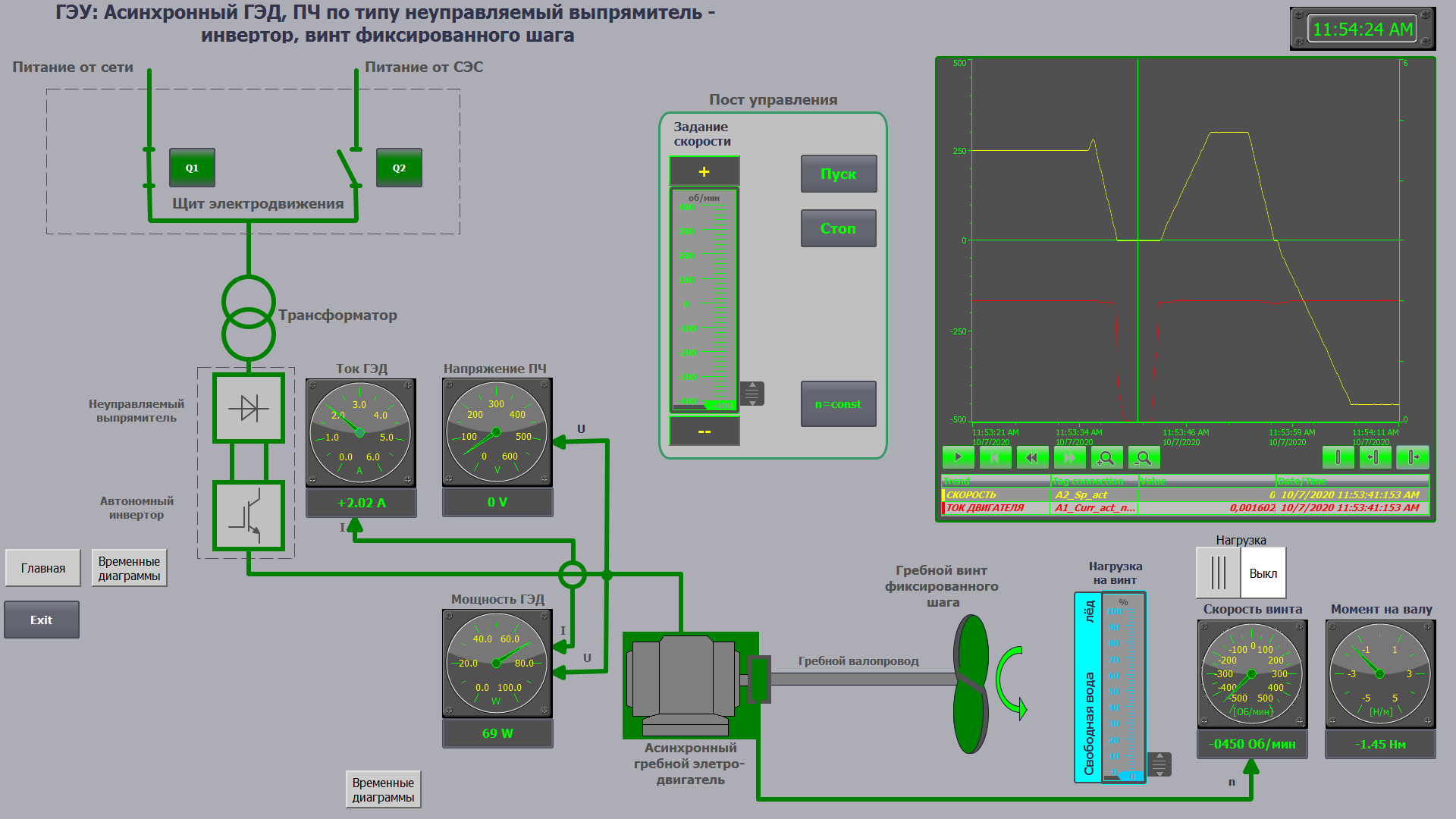

Рис. 11. Переходная характеристика при реверсе от 300 до -400 об/мин.

Вывод:

В процессе выполнения данной лабораторной работы была исследована ГЭУ переменного тока с асинхронным гребным электродвигателем, полупроводниковым преобразователем и прямой передачей вращающего момента на винт.

По данным эксперимента были статические характеристики M = f (n); U = f (f); n = f (P); n = f (f). Зависимость U = f (f) не удалось построить из – за возможной неисправности модели.

Также были сняты переходные характеристики тока и частоты вращения ГЭД при реверсе.
