вместе с наименованием переменной величины (наименование, условное обозначение и единицы измерения параметра в этом случае разделяются запятой);

в конце шкалы после последнего числа вместе с обозначением переменной величины в виде дроби, в числителе которой – обозначение переменной величины, а в знаменателе – обозначение единицы измерения.

Единицы измерения углов (градусы, минуты, секунды) следует наносить один раз – у последнего числа шкалы. Допускается единицы измерения углов наносить у каждого числа шкалы.

Общепринятые единицы измерения пишутся сокращенно, без точки: час (ч), минута (мин), секунда (с), миллиметр (мм), квадратный метр

(м2), градус Цельсия ( С).

6.2.3Графические изображения процентного распределения величин рекомендуется выполнять в виде круговых секторных диаграмм, где общий объем выполняется в виде круга (100%), а составные части выполняются в виде пропорциональных угловых секторов, разделенных радиальными отрезками.

6.2.4Графики и диаграммы должны иметь цветографические различия составных частей (кроме цветового должно быть графическое отличие в виде штриховок различного шага и направлений, различимых при черно-белом копировании).

6.3 Оформление таблиц

6.3.1Все таблицы должны иметь обозначение, состоящее из слова «Таблица» и номера таблицы, располагаемые в начале строки, слева над таблицей. Номер таблицы может состоять из номера раздела и номера таблицы в разделе, разделенных точкой (в случае нумерации таблиц в каждом разделе самостоятельно). Таблица нумеруется, даже если она единственная.

После номера таблицы ставится тире и приводится наименование таблицы, начинающееся с заглавной буквы. Точка после наименования таблицы не ставится (см. рисунок 9).

6.3.2В случае, если все значения в таблице имеют одинаковые единицы измерения, они обозначаются один раз после наименования таблицы, отделяясь от наименования запятой.

6.3.3При отсутствии отдельных данных в таблице следует ставить прочерк (тире).

6.3.4Таблица должна быть образована пересечением горизонтальных и вертикальных линий, наклонные и диагональные линии не допускаются.

36

6.3.5Нумерация строк в таблице или порядковые номера объектов, перечисленных в столбцах таблицы, обозначаются в графе «Наименование». Выполнение в таблице отдельной графы «№ п/п» не допускается.

6.3.6Допускается размещать таблицы вдоль длинной стороны листа таким образом, чтобы верх таблицы находился слева. Слева, справа и снизу таблицы могут быть ограничены линиями форматной рамки. Конец таблицы должен быть ограничен сплошной горизонтальной чертой, под которой допускается размещение примечаний к таблице. При переносе части таблицы на следующую страницу над ней пишут «Продолжение таблицы»

суказанием номера таблицы. При этом допускается нумерация граф арабскими цифрами. Нумерация граф, в этом случае, обязательна и в начале таблицы (отдельной строкой под шапкой таблицы).

6.4 Прочие требования

6.4.1Текстовые документы должны быть написаны чернилами одного цвета аккуратным и разборчивым почерком на одной стороне листа писчей нелинованной бумаги формата А4 (или потребительского формата, близкого к нему). Текст должен быть кратким, четким и не допускать различных толкований. Допускается оформлять текстовые документы машинописным способом.

Машинописная страница текста должна содержать около 1800 знаков (включая пробелы). Этому требованию примерно соответствует текст, выполненный на компьютере шрифтом Times New Roman размера 14 пт через полуторный межстрочный интервал.

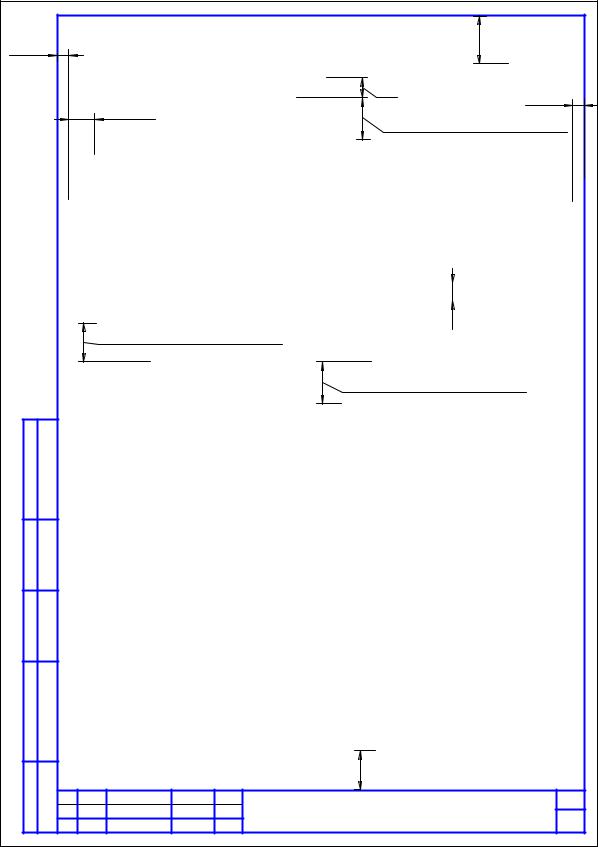

Расстояние от рамки формы до границ текста в начале и конце строк – не менее 3 мм. От верхней и нижней строки до верхней и нижней границ рамки не менее 10 мм. Абзац (отступ) – 15 – 17 мм. Расстояние между основаниями строк должно быть 8 мм. Расстояние между заголовком раздела и подраздела 8 мм, между текстом и заголовкам 15 мм или одна пропущенная строка (рисунок 12).

6.4.2Каждый лист текстового документа должен иметь форматную рамку и основную надпись по ГОСТ 2.104-2006. На первом (заглавном) листе выполняется основная надпись по форме 2, и на нем помещают содержание, включающее номера и наименования разделов и подразделов с указанием номеров листов. На всех последующих листах следует применять основную надпись по форме 2а.

37

38

6.4.3Перечисления в тексте делаются следующим образом: перед каждой позицией перечисления следует ставить дефис или строчную букву, после которой ставится скобка. Для дальнейшей детализации перечислений используются арабские цифры, после которых также ставится скобка. В обоих случаях запись производится с абзацного отступа.

6.4.4Рисунки и таблицы располагают в тексте после первой ссылки на них. При этом ссылки выполняются следующим образом: «... на рисунке 2...», «... в таблице 8 ...» или «...(рисунок 2)...», «...(таблица 8)...».

6.4.5В расчетах следует применять стандартизованные единицы физических величин, их наименования и обозначения в соответствии с ГОСТ 8.417-2002.

6.4.6Формулы в тексте нумеруются сквозной нумерацией арабскими цифрами, которые записываются на уровне формулы на правой стороне листа в круглых скобках, например, (13). К каждой формуле делается расшифровка символов и числовых коэффициентов, которая начинается со слова «где» без двоеточия после него. Расшифровка символов производится с указанием единиц измерения в системе СИ. Пояснение любого символа (коэффициента) делают один раз (не повторяют). Ссылки в тексте на формулы заключаются в круглые скобки, например, «... в формуле (5) ...».

6.4.7В тексте должны быть ссылки на источники информации. Каждый источник указывается порядковым номером, под которым он значится в списке использованных источников. Номер его выделяется двумя косыми чертами (.../19/...). Источники информации записываются в список

впоследовательности упоминания их в ссылках по тексту. Допускается составлять список в алфавитном порядке фамилий авторов или начальных слов заглавий. Каждый источник записывается в список по правилам, предусмотренным ГОСТ 7.1-2003. Статьи в журналах, примеры библиографического описания электронных ресурсов, диссертаций записываются следующим образом:

1. Новые разработки автомобильной газобаллонной аппаратуры / Автомобильный транспорт; [редкол. В.А. Лукшо (отв. ред.) и др.]. – М.:№4. – 2010. 48 с.

2. Научная библиотека // Российский государственный гуманитарный университет [Электронный ресурс]. – Электрон. дан. – М., cop. 1996– 2005. – Режим доступа: http://www.rsuh.ru/section.html?id=677

3. Лукина М.М. СМИ в пространстве Интернета [Электронный ресурс]: учеб. пособие / М.М. Лукина, И.Д. Фомичева. – Электрон. дан. – М. : Изд-во Моск. ун-та, 2005. – 87 с. – Режим доступа: http://www.journ.msu.ru/downloads/smi_internet.pdf.

4. Миронова М.Н. Личностно-смысловые детерминанты развития профессионализма педагога : дис. ... канд. психол. наук / Миронова Марина Николаевна ; науч. рук. Б.С. Братусь ; Ин-т психологии им. Л.С. Выготского Рос. гос. гуманитарного ун-та. – М., 2002. – 227 с.

39

7 ПОРЯДОК КОНТРОЛЯ И УТВЕРЖДЕНИЯ КУРСОВЫХ И ДИПЛОМНЫХ ПРОЕКТОВ

7.1 Все документы, входящие в курсовой и дипломный проекты, имеющие титульный лист или основную надпись по ГОСТ 2.104-2006, подлежат контролю и утверждению.

Замечания, выявленные на этапе утверждения, оформляются в листе замечаний на дипломный проект (рисунок 13). Данный лист является неотъемлемой частью проекта и вносится в ВДП.

Факт прохождения контроля и утверждения подтверждается подписью ответственного лица на соответствующем поле титульного листа или в соответствующей графе основной надписи.

Основная надпись утвержденного документа должна содержать следующие подписи:

разработчик (студент) – в графе напротив «Разработал»;

главный консультант – в графе напротив «Проверил»;

консультант по технологической части – «Т. консул.» (за исключением экономической части);

консультант по разделу охраны труда, экономики (только для документов по разделу) – графа 10;

нормоконтроль – «Н. контр.»;

заведующий кафедрой – «Утв.».

Последовательность визирования документов соответствует вышеперечисленному порядку перечисления необходимых подписей.

В период проведения дипломного проектирования проводятся контрольные проверки хода выполнения проектов. Контрольные проверки осуществляются комиссией. Даты и сроки проведения проверок назначаются выпускающей кафедрой. Явка студентов-дипломников на контрольные проверки является обязательной.

7.2 Главный консультант (руководитель дипломного проекта) осуществляет общее руководство при разработке дипломного или курсового проекта.

Главный консультант обязан:

консультировать разработчика по всем вопросам и разделам

проекта;

определять объем и состав проекта;

согласовывать тематику и состав проекта с заведующим кафед-

рой;

осуществлять текущий контроль над выполнением проекта, в т.ч. контроль за соблюдением графика выполнения проекта;

Главный консультант несет ответственность за степень самостоятельности дипломника в выполнении проекта и за качество подготовки дипломника к защите проекта.
