а минимальная ширина линии, проходящей с внутренней стороны кромки ромба, – 2 мм. Линия, проходящая с внутренней стороны кромки знака, должна быть параллельна ей и отступать от нее на

5 мм. В верхней половине знака линия, проходящая с внутренней стороны кромки, должна быть такого же цвета, как и символ, а в нижней полов не знака она должна быть такого же цвета, как и номер

а) в случае классов 1, 2, 3, 5.1, 5.2, 7, 8 и 9 – номер класса;

б) в случае классов 4.1, 4.2 и 4.3 – цифра 4;

в) в случае классов 6.1 и 6.2 – цифра 6.

номер ООН или слова, описывающие вид опасности (например, «легковоспламеняющееся вещество») при условии, что текст не

На знаках опасности можетДбыть приведен текст, например

закрывает другие требуемые элементы знакаИи не отвлекает он них

внимание.

Все знаки должны выдерживать воздействие любых погодных условий без существенного ухудшения их качества (рис. 2.12–2.14).

61

Си бА Д И

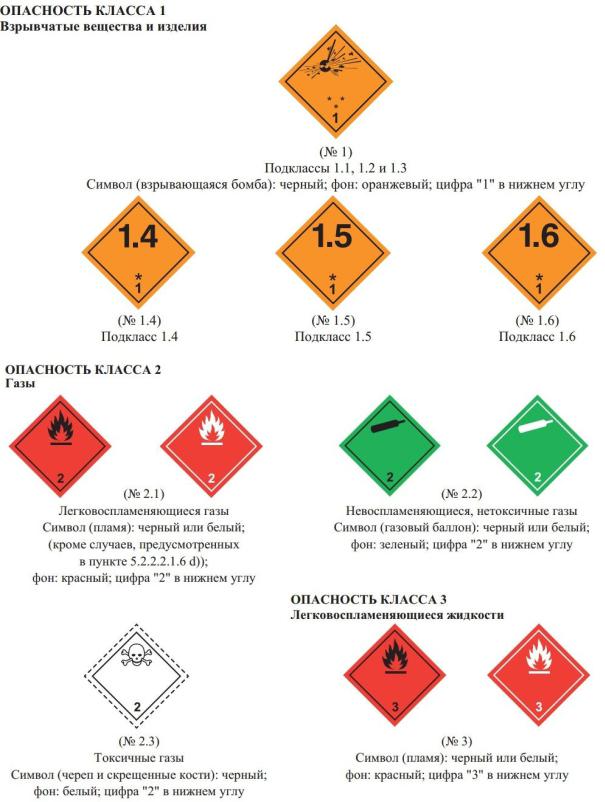

Рис. 2.12. Знаки опасности 1–3 классов

62

Си бА Д И

Рис. 2.13. Знаки опасности 4–6 классов

63

Си бА Д И

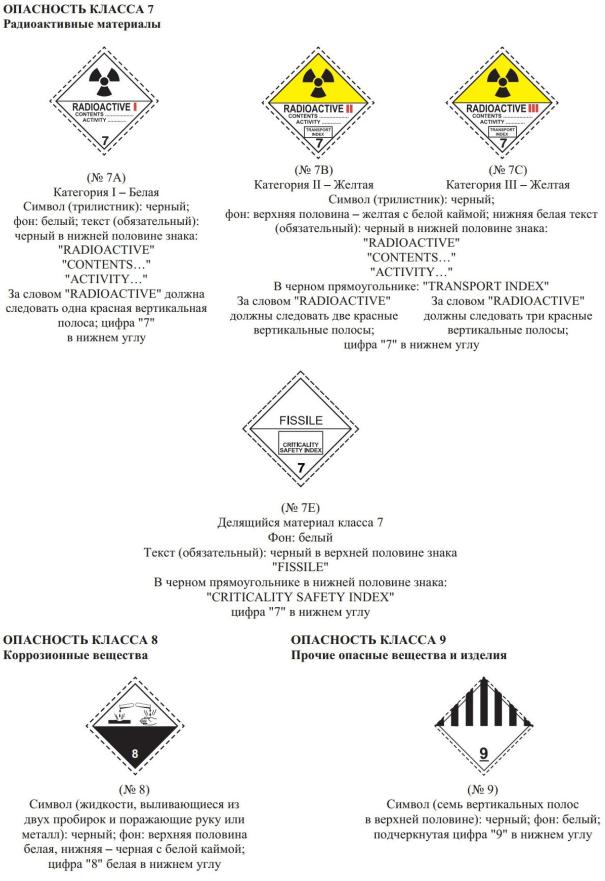

Рис. 2.14. Знаки опасности 7–9 классов

64

Общие положения, касающиеся маркировки в виде табличек оранжевого цвета

Транспортные единицы, перевозящие опасные грузы, должны иметь две расположенные в вертикальной плоскости прямоугольные

Стаблички оранжевого цвета (2.15). Одна из этих табличек должна крепиться спереди, а другая сзади транспортной единицы, причем обе перпендикулярно продольной оси транспортной единицы. Они должны быть хорошо в дны.

бА Д

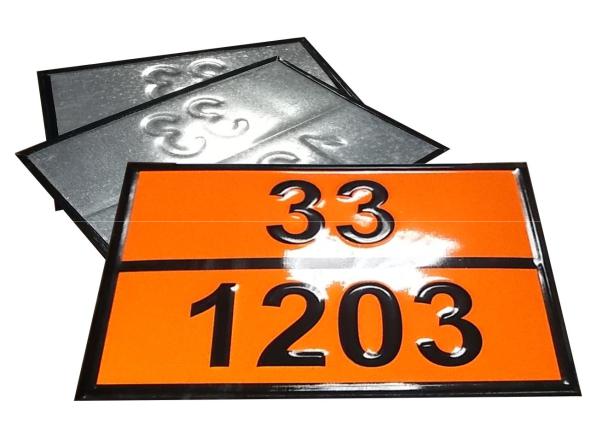

Рис. 2.15. Информационные табличкиИ

Если прицеп, в котором содержатся опасные грузы, отцеплен от буксирующего его транспортного средства в ходе перевозки опасных грузов, табличка оранжевого цвета должна оставаться прикрепленной сзади прицепа.
