Рис. 5.32 — Похожесть временной реализации биения и амплитудной модуляции
Выше мы видели, что биения и амплитудная модуляция имеют похожие временные реализации. Это действительно так, но с небольшой поправкой — в случае биений имеет место сдвиг фазы в точке полного взаимоуничтожения сигналов.
Логарифмическая частотная шкала. До сих пор мы рассмат-
ривали только один тип частотного анализа, в котором частотная шкала была линейной. Такой подход применим в том случае, когда частотное разрешение постоянно во всем частотном диапазоне, что характерно для так называемого узкополосного анализа, или анализа в полосах частот с постоянной абсолютной шириной. Именно такой анализ выполняют, например, БПФ-анализаторы.
Существуют ситуации, когда нужно провести частотный анализ, но узкополосный подход не обеспечивает представление данных в наиболее удобной форме. Например, когда изучается неблагоприятное воздействие акустического шума на организм человека. Человеческий слух реагирует не столько на сами частоты, сколько на их соотношения. Частота звука определяется по высоте тона, воспринимаемого слушателем, причем изменение частоты в два раза воспринимается как изменение тона на одну октаву, независимо от того, каковы точные значения частот. Например, изменение частоты звука со 100 Гц до 200 Гц соответствует увеличению высоты на одну октаву, но и увеличение с 1000 до 2000 Гц также есть сдвиг на одну октаву. Этот эффект настолько точно воспроизводится в широком частотном диапазоне, что удобно определить октаву как полосу частот, у которой верхняя частота в два раза выше нижней, хотя в обыденной жизни октава есть лишь субъективная мера изменения звука.

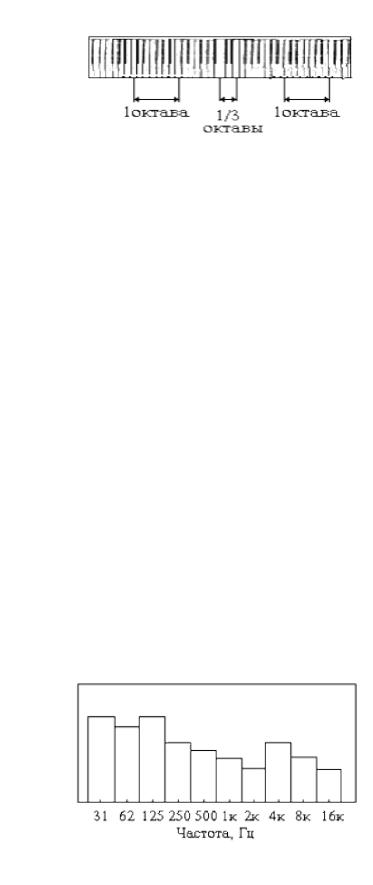

Рис. 5.33 — Определение октавы как полосы частот
Подводя итог, можно сказать, что ухо воспринимает изменение частоты пропорционально ее логарифму, а не самой частоте. Поэтому разумно выбирать для частотной оси акустических спектров логарифмическую шкалу, что и делается почти повсеместно. Например, частотные характеристики акустического оборудования всегда даются производителями в виде графиков с логарифмической частотной осью. При осуществлении частотного анализа звука также принято использовать логарифмический частотный масштаб.
Октавный и третьоктавный анализ. Октава представляет со-
бой настолько важный частотный интервал для человеческого слуха, что анализ в так называемых октавных полосах утвердился в качестве стандартного типа акустических измерений. На рисунке 5.34 показан типичный октавный спектр, в котором используются значения центральных частот в соответствии с международными стандартами ISO. Ширина каждой октавной полосы равна приблизительно 70% ее центральной частоты. Иными словами, ширина анализируемых полос увеличивается пропорционально их центральным частотам. По вертикальной оси октавного спектра обычно откладывают уровень в дБ.
Рис. 5.34 — Октавный спектр
Можно возразить, что частотное разрешение при октавном анализе слишком низкое для исследования вибрации машин. Однако можно определить более узкие полосы с постоянной относительной
шириной. Наиболее общим примером этого является третьоктавный спектр, где ширина полос составляет примерно 27% от центральных частот. Три третьоктавные полосы укладываются в одну октаву, поэтому разрешение в таком спектре в три раза лучше, чем при октавном анализе. При нормировании вибрации и шума машин третьоктавные спектры часто применяются.
Важным преимуществом анализа в полосах частот с постоянной относительной шириной является возможность представления на едином графике очень широкого частотного диапазона с достаточно узким разрешением на низких частотах. Конечно, при этом страдает разрешение на высоких частотах, однако это не вызывает проблем в некоторых приложениях, например, при отыскании неисправностей в машинах.
Для диагностики машин узкополосные спектры (с постоянной абсолютной шириной полосы) очень полезны для обнаружения высокочастотных гармоник и боковых полос, однако для обнаружения многих простых неисправностей машин такое высокое разрешение часто не требуется. Оказывается, что спектры виброскорости большинства машин спадают на высоких частотах, и поэтому спектры с постоянной относительной шириной полосы являются обычно более однородными в широком частотном диапазоне. Это означает, что подобные спектры позволяют лучше использовать динамический диапазон приборов. Третьоктавные спектры достаточно узки при низких частотах, что позволяет выявить первые несколько гармоник оборотной частоты, и могут эффективно использоваться для обнаружения неисправностей с помощью построения трендов.
Следует, однако, признать, что использование спектров с постоянной относительной шириной полосы в целях вибродиагностики не очень широко принято в промышленности, за исключением, быть может, нескольких достойных внимания примеров, таких как подводный флот.
Линейный и логарифмический амплитудные масштабы. Мо-
жет показаться, что лучше всего исследовать спектры вибрации в линейном масштабе амплитуды, который дает истинное представление измеренной амплитуды вибрации. При использовании линейной амплитудной шкалы очень легко выявить и оценить наивысшую компоненту в спектре, зато меньшие компоненты можно совершенно упустить, или, в лучшем случае, возникнут большие трудности при оценке их величины. Человеческий глаз способен различить в спектре
компоненты, которые приблизительно в 50 раз ниже максимальной, но все, что меньше этого, будет упущено.
Линейный масштаб может применяться, если все существенные компоненты имеют примерно одинаковую высоту. Однако в случае вибрации машин зарождающиеся неисправности в таких деталях, как подшипники, порождают сигналы с очень малой амплитудой. Если мы хотим надежно отследить развитие этих спектральных компонент, то лучше всего откладывать на графике логарифм амплитуды, а не ее саму. При таком подходе мы легко сможем изобразить на графике и визуально интерпретировать сигналы, отличающиеся по амплитуде в 5000, т. е. иметь динамический диапазон, по меньшей мере, в 100 раз больший, чем позволяет линейный масштаб.
Различные типы амплитудного представления для одной и той же вибрационной характеристики (линейный и логарифмический масштабы амплитуды) представлены на рисунке 5.35.
Рис. 5.35 — Линейная и логарифмическая шкалы амплитуд
Обратите внимание, что на линейном спектре линейная амплитудная шкала и большие пики читаются очень хорошо, но пики с низким уровнем трудно разглядеть. При анализе вибрации машин, одна-
ко, часто интересуются именно малыми компонентами в спектре (например, при диагностике подшипников качения). Не забывайте, что при мониторинге вибрации нас интересует рост уровней конкретных спектральных компонент, указывающий на развитие зародившейся неисправности. В шариковом подшипнике двигателя может развиваться небольшой дефект на одном из колец или на шарике, а уровень вибрации на соответствующей частоте поначалу будет очень маленьким. Но это не означает, что им можно пренебречь, ибо преимущество обслуживания по состоянию в том и заключается, что оно позволяет обнаружить неисправность в начальной стадии развития. Необходимо следить за уровнем этого небольшого дефекта, чтобы предсказать, когда он превратится в существенную проблему, требующую вмешательства.
Очевидно, что если уровень вибрационной компоненты, соответствующей какому-то дефекту, удваивается, то, значит, с этим дефектом произошли большие изменения. Мощность и энергия вибрационного сигнала пропорциональны квадрату амплитуды, поэтому ее удвоение означает, что в четыре раза больше энергии переходит в вибрацию. Если мы попытаемся отследить спектральный пик с амплитудой около 0,0086 мм/с, то нам придется очень непросто, потому что он окажется слишком маленьким по сравнению с гораздо более высокими компонентами.
На втором из приведенных спектров представлена не сама амплитуда вибрации, а ее логарифм. Поскольку в этом спектре используется логарифмическая амплитудная шкала, умножение сигнала на любую константу означает простой сдвиг спектра вверх без изменения его формы и соотношений между компонентами.
Как известно, логарифм произведения равен сумме логарифмов множителей. Это означает, что изменение коэффициента усиления сигнала не влияет на форму его спектра в логарифмическом масштабе. Этот факт значительно упрощает визуальную интерпретацию спектров, измеренных при различных коэффициентах усиления: кривые просто смещаются на графике вверх или вниз. В случае использования линейной шкалы форма спектра резко изменяется при изменении коэффициента усиления прибора. Обратите внимание, что хотя по вертикальной оси на приведенном графике используется логарифмическая шкала, единицы измерения амплитуды остаются линейными (мм/с, дюймы/с), что соответствует увеличению количества нулей после запятой.
