Рис. 5.15 — Амплитудно-частотная и фазо-частотная характеристики

Если эта частота ниже собственной (то есть располагается слева от пика), то вся система будет вести себя подобно пружине, в которой смещение пропорционально силе. В простейшем осцилляторе, состоящем из пружины и массы, именно пружина будет определять отклик на возбуждение такой силой. В этой частотной области поведение конструкции будет совпадать с обыденной интуицией, откликаясь на большую силу большим смещением, причем смещение будет находиться в фазе с силой. В области справа от собственной частоты ситуация другая. Здесь масса играет определяющую роль, и вся система реагирует на силу, грубо говоря, так, как это делала бы материальная точка. Это означает, что пропорциональным приложенной силе будет ускорение, а амплитуда смещения будет относительно неизменной с изменением частоты.

Отсюда следует, что вибросмещение будет в противофазе с внешней силой (так как оно в противофазе с виброускорением): когда вы будете давить на конструкцию, она будет двигаться к вам, и наоборот.

Если частота внешней силы в точности совпадает с резонансом, то система будет вести себя совершенно по-другому. В этом случае реакции массы и пружины взаимно уничтожатся, и сила будет видеть только демпфирование, или трение, системы. Если система является слабо демпфированной, то внешнее воздействие будет подобно толканию воздуха. Когда вы пробуете его толкнуть, он легко и невесомо уступает вам. Следовательно, на резонансной частоте вы не сможете приложить к системе большую силу, а если попытаетесь это сделать,

то амплитуда вибрации достигнет очень больших значений. Именно демпфирование управляет движением резонансной системы на собственной частоте.

На собственной частоте сдвиг фазы (фазовый угол) между источником возбуждения и откликом конструкции всегда составляет 90 градусов.

У машин с длинными роторами, например турбин, собственные частоты называют критическими скоростями. Необходимо следить, чтобы в рабочем режиме таких машин их скорости не совпадали с критическими.

Тест-удар. Тест-удар — это хороший способ найти собственные частоты машины или конструкции. Ударное тестирование является упрощенной формой измерения подвижности, при которой не используется динамометрический молоток, и поэтому величина прилагаемой силы не определяется. Получающаяся в результате кривая не будет корректной в точном смысле. Однако пики этой кривой будут соответствовать истинным значениям собственных частот, что обычно достаточно для оценки вибрации машины.

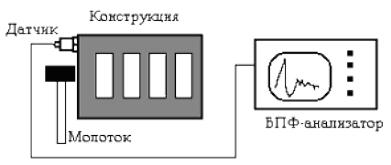

Рис. 5.16 — Иллюстрация понятия «тест-удар»

Проведение тест-удара с помощью БПФ анализатора чрезвычайно просто. Если анализатор обладает встроенной функцией отрицательной задержки, то ее триггер устанавливают на величину порядка 10% длины временной записи. Затем по машине вблизи места расположения акселерометра ударяют тяжелым инструментом с достаточно мягкой поверхностью. Для удара можно использовать стандартный измерительный молоток или кусок дерева. Масса молотка должна составлять около 10% массы испытываемой машины или конструкции. Если это возможно, временное окно БПФ анализатора должно быть экспоненциальным, чтобы обеспечить нулевой уровень сигнала в конце временной записи.

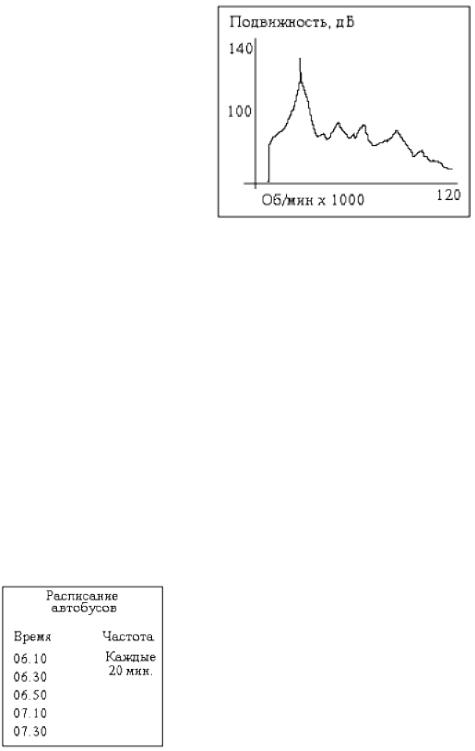

Слева приведена типичная кривая отклика на удар. При отсутствии в анализаторе функции задержки запуска может быть использована немного другая методика. В этом случае выбирается окно Ханна и задаются 8 или 10 усреднений. Затем запускают процесс измерений, одновременно хаотически ударяя молотком до тех пор, пока анализатор не закончит измерения. Плотность ударов должна быть равномерно распределена во времени, чтобы частота их повторения не появилась в спектре. Если используется трехосевой акселерометр, то будут записываться собственные частоты по всем трем осям.

Рис. 5.17 — Пример записи собственных частот по всем трем осям

В этом случае для возбуждения всех мод колебаний убедитесь, что удары наносятся под 45 градусов ко всем осям чувствительности акселерометра.

Частотный анализ. Чтобы обойти ограничения анализа во временной области, обычно на практике применяют частотный, или спектральный, анализ вибрационного сигнала. Если временная реализация есть график во временной области, то спектр — это график в частотной области. Спектральный анализ эквивалентен преобразованию сигнала из временной области в частотную. Частота и время связаны друг с другом следующей зависимостью:

Время= 1/Частота Частота= 1/Время

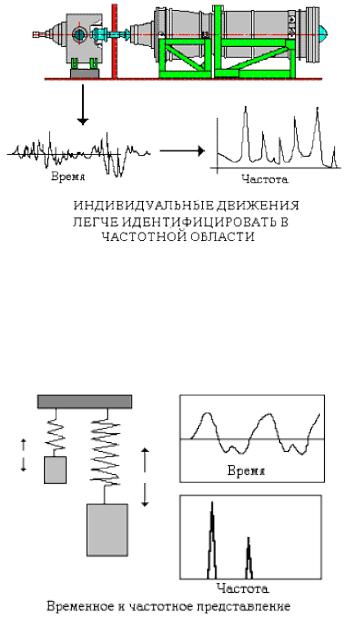

Рис. 5.18 — Иллюстрация частотного анализа

Расписание автобусов наглядно выявляет эквивалентность представлений информации во временной и частотной областях. Вы можете перечислить точные времена отправления автобусов

Временная реализация вибрации несет в себе большое количество информации, которая для невооруженного глаза незаметна. Часть этой информации может приходиться на очень слабые компоненты, величина которых может быть меньше, чем толщина линии графика. Тем не менее, подобные слабые компоненты, могут быть важны для выявления развивающихся неисправностей в машине, например, дефектов подшипников. Сама суть диагностики и обслуживания по состоянию, заключается в раннем обнаружении зарождающихся неисправностей, поэтому необходимо обращать внимание и на чрезвычайно малые уровни вибрационного сигнала.

Рис. 5.21 — Спектр сигнала

На приведенном спектре очень слабая компонента представляет небольшую развивающуюся неисправность в подшипнике, и она осталась бы незамеченной, если бы мы анализировали сигнал во временной области, то есть ориентировались на общий уровень вибрации. Поскольку СКЗ — это просто общий уровень колебания в широком частотном диапазоне, поэтому небольшое возмущение на подшипниковой частоте может остаться незамеченным в изменении уровня СКЗ, хотя для диагностики это возмущение очень важно.

Как выполняется частотный анализ?

Прежде чем приступить к процедуре выполнения спектрального анализа рассмотрим различные типы сигналов, с которыми предстоит работать.

С теоретической и практической точек зрения можно разделить сигналы на несколько групп. Различным типам сигналов соответ-
