Материал: 1518
К1 – 35К1; Б1,Б2,Б3-30Б1; δ1 - 200мм; δ2 - 500мм; δ3 – 300 мм.
Сечения элементов рамы:
балки – двутавр с параллельными гранями полок типа Б (балочный), проф ль 30Б1; колонны – двутавр с параллельными гранями полок типа К (колонный),
диафрагмапроф ль 35К1; плиты перекрыт я толщиной 200 мм;
толщ ной 300 мм; основан е – фундаментная плита толщиной 500 мм.
Алгорбтм статического расчета плит в ПК ЛИРА-САПР представлен выше, а также в источниках указанных в списке литературы [2, 3].
1.Назовите порядокАсоздания геометрической схемы плиты перекрытия первого этажа. Д
2.Приведите алгоритм и используемые инструменты для создания схем балок и плит покрытия.
3.Приведите алгоритм создания диафрагмы жесткости.
4.Приведите алгоритм создания фундаментной плиты.
5.Приведите алгоритм задания параметровИупругого основания.
6.Приведите алгоритм задания граничных условий в данной задаче.
7.Какие инструменты Вы использовали для анализа результатов расчета в данной задаче.
51
Тема. Моделирование работы и расчет пространственных конструкций
Лабораторная работа № 16 Расчет цилиндрического ж/б резервуара
Цель: Изучение приемов и способов моделирования и расчета пространственных конструкций.
Задан е сходные данные |
|
Дан железобетонный цилиндрический резервуар радиусом R=2 м |
|
С |
|
и высотой H=3 м. Материал резервуара железобетон В-25. Толщина |
|
стенки резервуара d=15 см, толщина днища h=20 см. Нагрузка – |
|
внутреннее давлен |
воды. |
Необход мо составить расчетную схему резервуара с днищем. |
|
Задать нагрузку на |
и днище от веса жидкости. Применить для |
стенки расчетнойбсхемы локальную систему координат узлов.
1.Перечислите инструментыАс помощью которых Вы создавали геометрическую модель резервуара?
2.Какой тип конечного элементаДбыл применен при решении данной задачи?
3.Приведите порядок задания нагрузок от внутреннего давления воды.
4.Какой «Признак схемы» был использован при решении данной задачи?
5.С помощью какого инструмента назначалисьИлокальные оси узлов?
6.Особенности задания граничных условий в данной задаче?
7.Каково назначение резервуаров данного типа?
52
Тема: Моделирование работы и расчет конструкции на грунтовом основании с применением системы ГРУНТ
Лабораторная работа № 17 Расчет конструкции на грунтовом основании с применением
системы ГРУНТ
СЦель: Продемонстрировать процедуру построения расчетной схемы каркаса с использованием абсолютно жестких тел, модел рующ х жесткие соединения элементов колонн и плит. Показать
технолог ю модел рования многослойного основания и определения нагрузкикоэфф ц ентов постели С1 и С2 по данным геологических изысканий.
Показать технолог ю задания нагрузок, включая дополнительные
от соседн х зданий, при определении коэффициентов постели.
Исходные данные:
Железобетонная пл та перекрытия с размерами в осях колонн 4х6 м, толщиной 150 мм.
Заданбе сходные данные
Железобетонная фундаментная плита с размерами в осях колонн 4х6 м, толщиной 500 мм (рис. 13).
Железобетонные колонны прямоугольного сечения с размерами |
||
400х800 мм. |
Д |
|
Высота каркаса – 3Ам. |
||
Расчет производится для сетки плиты перекрытия с размерами |
||
конечных элементов 0.2 х 0.2 |
м и сетки фундаментной плиты с |
|
размерами КЭ 0.4х0.4 м и 0.4х0.2 |
м (рис. 1). |
|
|
|
И |
53
Си б А Д И

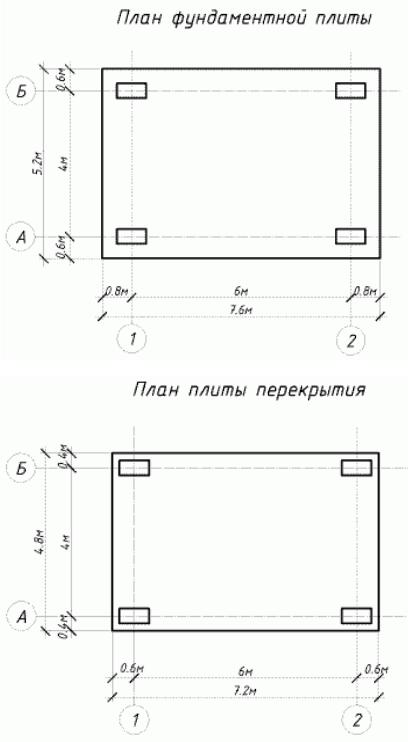

Рис. 13. План плиты перекрытия и план фундаментной плиты
Нагрузки:
загружение 1 – собственный вес каркаса;
загружение 2 – постоянная равномерно-распределенная нагрузка g1 = 0.5 т/м2, приложенная на плиту перекрытия; постоянная равномернораспределенная нагрузка g2 = 1 т/м2 и постоянная сосредоточенная вертикальная нагрузка Р=100 т, приложенные на фундаментную плиту (рис. 2, загружение 2).
54
загружение 3 – сосредоточенная горизонтальная нагрузка F=2 т, приложенная на плиту перекрытия (рис.2, загружение 3) (рис. 14).
Си б А Д

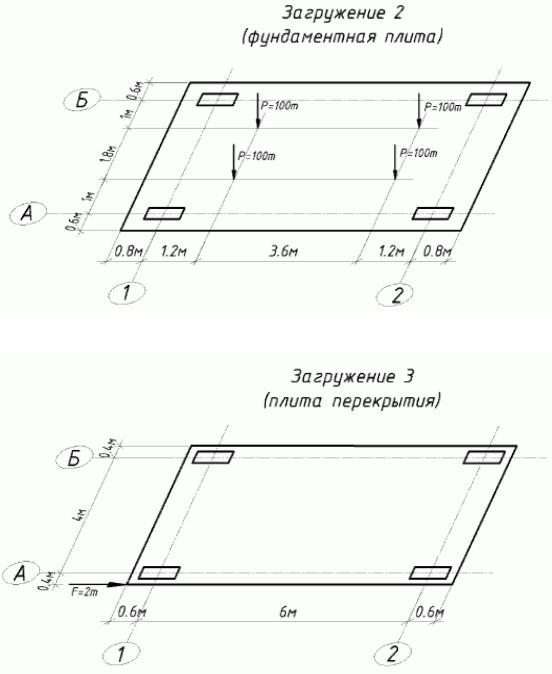

Рис. 14. Схемы загруженийИ
Контрольные вопросы
1.Назначение расчетного блока Грунт входящего в состав ПК ЛИРА?
2.Приведите алгоритм создания геометрической схемы фундаментной плиты.
55
