Материал: 01. Основные понятия системного анализа и теории систем
|
|
|
|
|
|
|
|
|
Центр дистанционного обучения |
||||
|
|
|
4. Методы исследования систем. |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Методы |
|
|
|
|
|
||
|
|
|
|
|
|
исследования |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Специальные |
|
|
|
Эмпирические |
|
|
Теоретические |
|
||||
|
методы |
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Анализ и синтез |
|
|
|
|
|
|
|
Методы наблюдения |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Социальный опрос |
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Методы опроса |
|
|
|
|
|
|
|
|
Интервьюирование |
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Анкетирование |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
Экспериментальные |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
online.mirea.ru
31
Центр дистанционного обучения
Описание функционала системы
online.mirea.ru
32
Центр дистанционного обучения

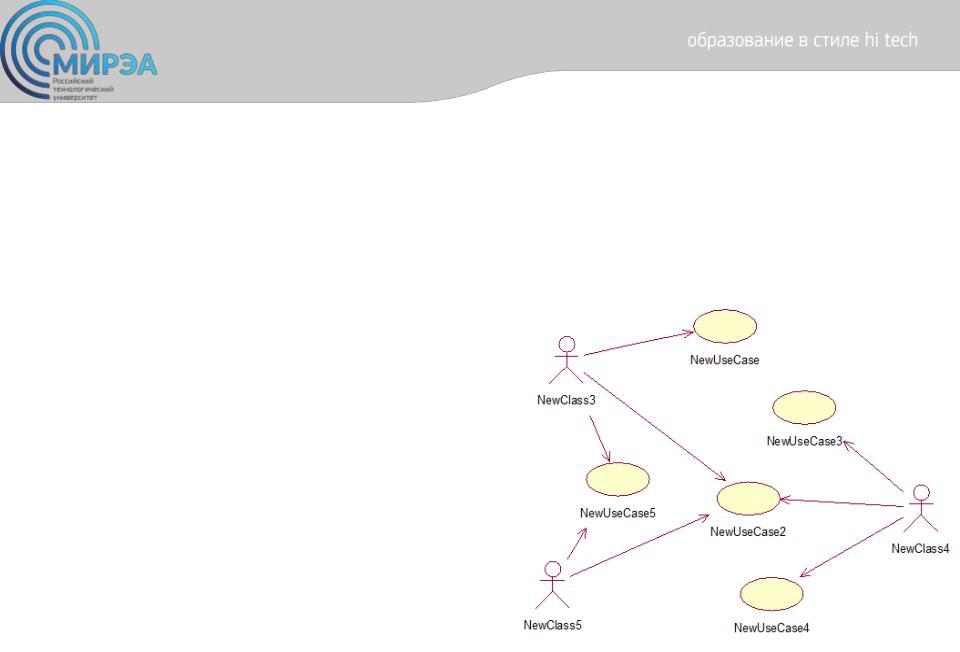

Диаграмма вариантов использования (use case diagram) — это наиболее общее представление функционального назначения системы.
На диаграмме использования применяются два типа основных сущностей: варианты использования и действующие лица, между которыми устанавливаются следующие основные типы отношений:
-ассоциация между действующим лицом и вариантом использования;
-обобщение между действующими лицами;
-обобщение между вариантами использования;
-зависимости между вариантами использования.
online.mirea.ru
33
Центр дистанционного обучения
Основные виды взаимодействия:
Простая ассоциация - отражается линией между актером и вариантом
использования (без стрелки). Отражает связь актера и варианта использования.
Направленная ассоциация - то же что и простая ассоциация, но показывает, что
вариант использования инициализируется актером. Обозначается стрелкой.
Наследование - показывает, что потомок наследует атрибуты и поведение своего
прямого предка. Может применяться как для актеров, так для вариантов
использования.
Расширение (extend) - показывает, что вариант использования расширяет базовую
последовательность действий и вставляет собственную последовательность. При
этом в отличие от типа отношений "включение" расширенная последовательность
может осуществляться в зависимости от определенных условий.
Включение (include) - показывает, что вариант использования включается в базовую
последовательность и выполняется всегда.
online.mirea.ru
34
Центр дистанционного обучения

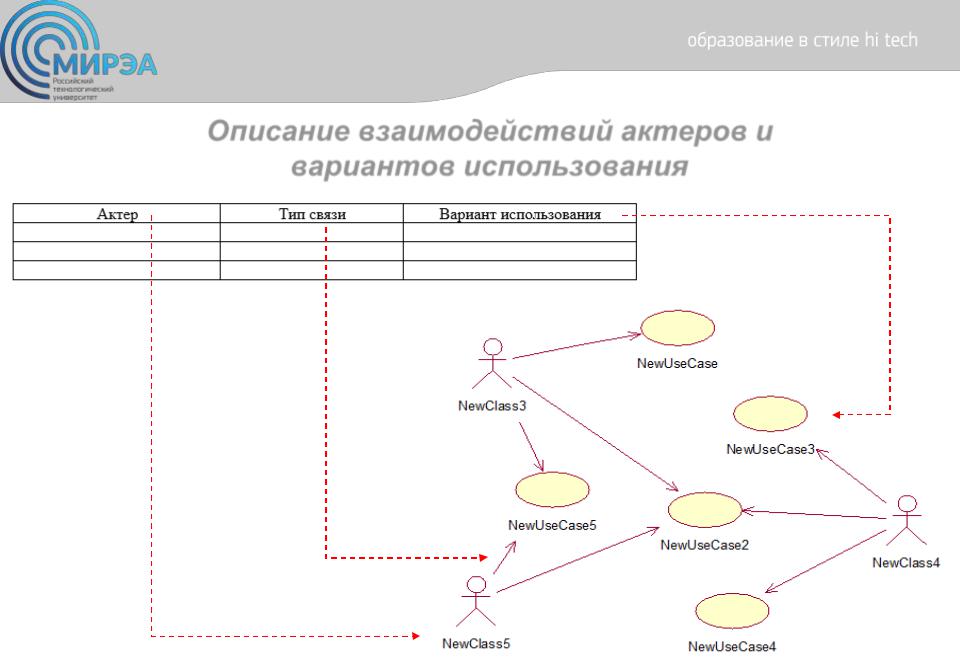

Описание взаимодействий актеров и вариантов использования
online.mirea.ru
