Материал: 01. Основные понятия системного анализа и теории систем
Центр дистанционного обучения
Декомпозицией называется деление системы на части, удобное для каких-либо операций с
этой системой.

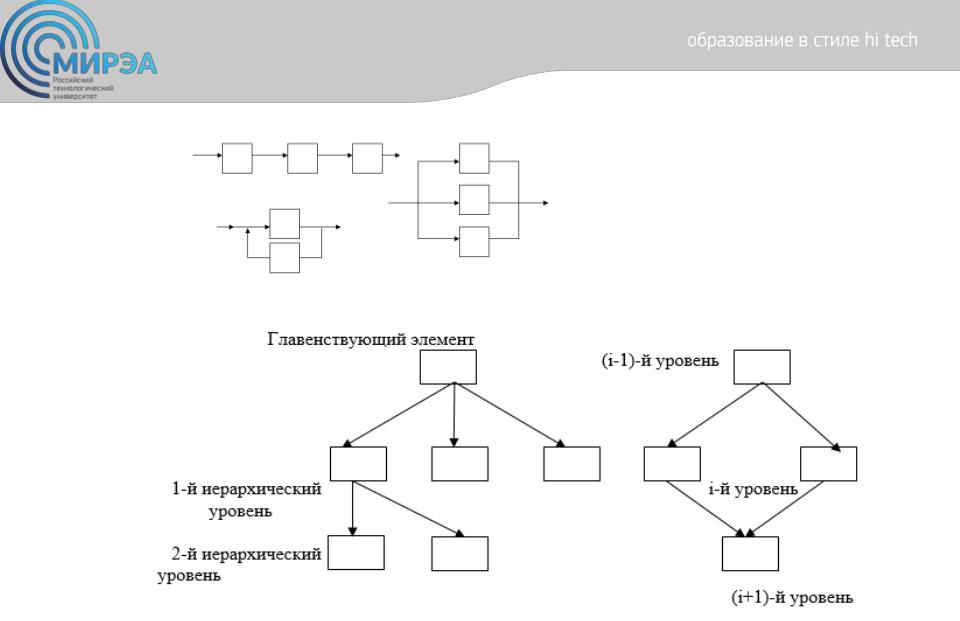

Простейшие типы связей
Иерархические структуры:
Древовидная |
Ромбовидная |
online.mirea.ru
21
Центр дистанционного обучения

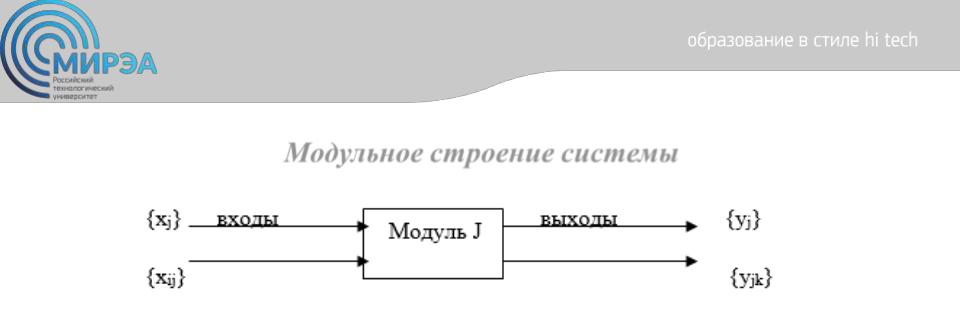

Модульное строение системы
xj – внешние (от «не системы») воздействия на элементы модуля; xij – воздействия от других элементов системы на элементы модуля;
yjk – воздействия от элементов модуля на другие элементы системы; yj – воздействия от элементов модуля на «не систему».
({x j },{xij }, J ) ({ y j },{y jk })
online.mirea.ru
22
Центр дистанционного обучения
Процессы в системе
Процесс - набор состояний системы, соответствующий упорядоченному
(непрерывному или дискретному) изменению некоторого параметра,
определяющего характеристики системы.
S |
t |
t |
(z(t |
0 |
)) z(t), z Z , t T |
|
0 |
|
|
|
|
Z - значения характеристик
S |
t |
t |
|
0 |
|
- некоторое правило перехода от состояния в момент t0 к
состоянию в момент t > t0 через все его промежуточные непрерывные или дискретные значения
online.mirea.ru
23
Центр дистанционного обучения

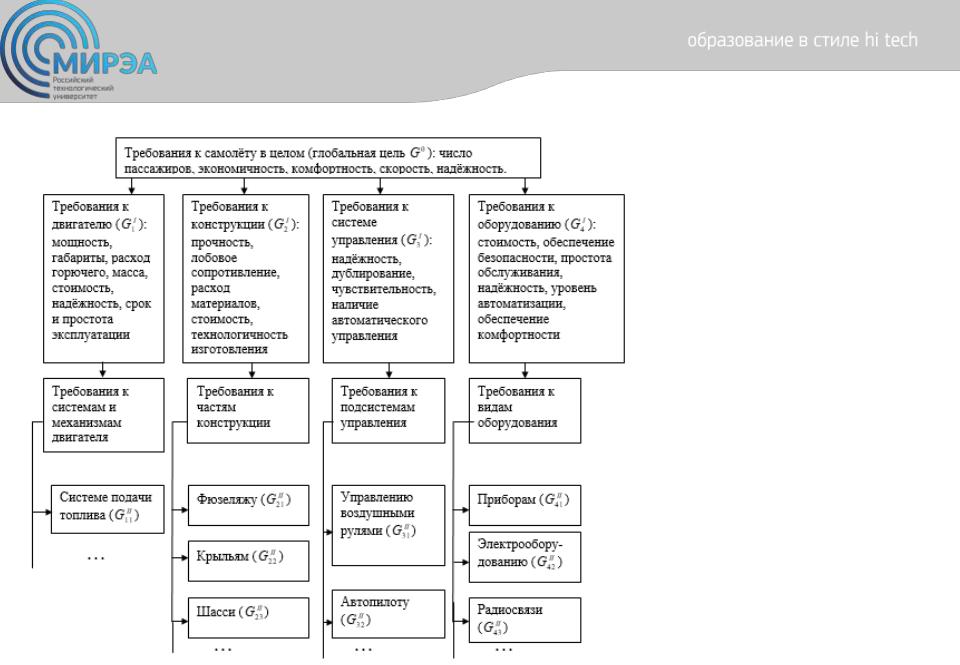

Верхняя часть
иерархической системы
целей при проектировании пассажирского самолёта
online.mirea.ru
24

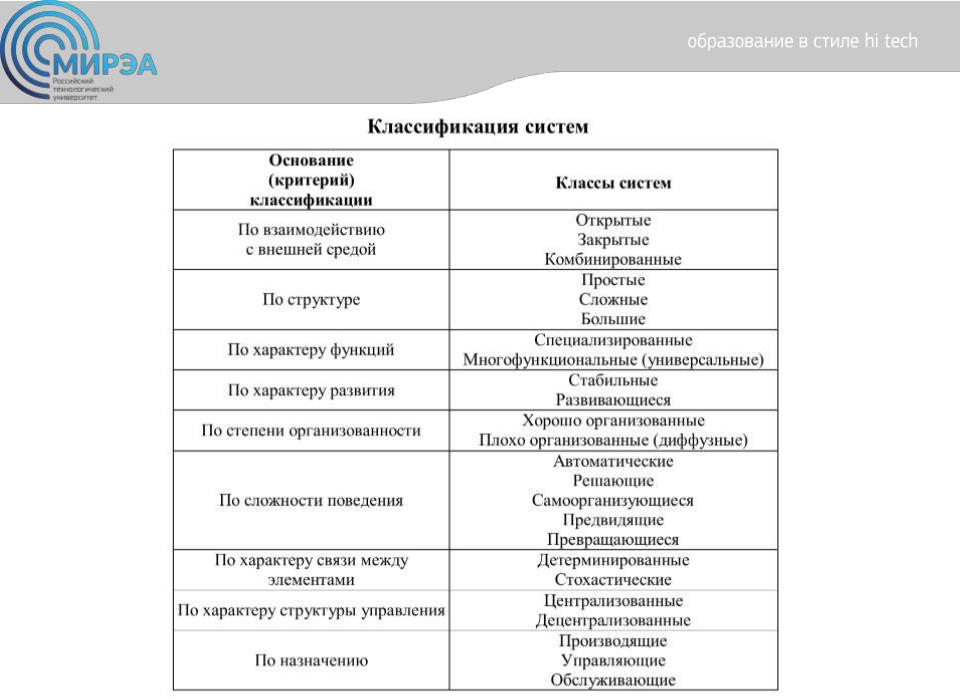

Центр дистанционного обучения
online.mirea.ru
25
