Материал: №8 Тангенс от напряжения

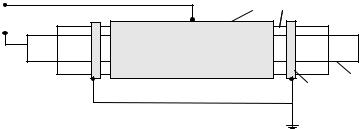

Испытуемый образец (макет) представляет собой медную шину - 1 с

изоляцией на основе слюды и эпоксидной смолы - 2.Для исключения разрядов по поверхности изоляции наносятся проводящее (на основе графита) и полупроводящее покрытия (на основе карбида кремния). Высокое напряжение подключается к медной шине, измерительный электрод – 3 –

выполнен из фольги. Для устранения поверхностных токов имеется защитный («охранный») электрод, который в процессе измерения заземляется.

3 2

~ U

Рис. 6.

2.1. Установка для измерения

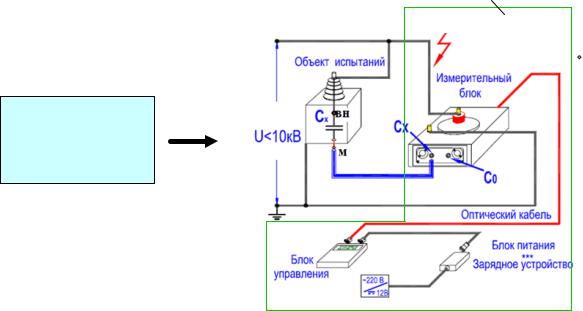

В качестве источника высокого напряжения используется трансформатор (Тр) типа НОМ – 10 (10 / 0,1 кВ), питаемый через регулятор напряжения ЛАТр. Величина испытательного напряжения определяется из соотношения U = Ктр U1, где U1 – напряжение на первичной стороне трансформатора, определяемое с помощью вольтметра V (Ктр - коэффициент трансформации) либо на экране блока управления мостом.

Измерение производится с помощью моста МЕП5СА. В основе принципа действия моста лежит уравновешивание ветвей модифицированной схемы Шеринга. Процесс работы моста полностью автоматизирован. Сборку схемы производите при выключенном зарядно-

питающем устройстве.

Мост МЕП5СА

Блок

управления

установкой

Рис. 7.

Порядок работы

1. Ознакомиться с инструкцией по правилам включения и

выключения установки и техники безопасности. Включение установки

и различные переключения производить только с разрешения

преподавателя.

2. Соберите схему измерений, включив испытуемый образец между зажимами ВН и М внутри ограждения. При наличии охранного электрода соединить его с зажимом «Земля».

3.Закройте дверь ограждения.

4.Включить сетевой кабель моста в розетку. При подключении к сети зажигается светодиод красного цвета на зарядном устройстве (ЗУ).

5.Нажать красный тумблер на зарядном устройстве. При включении тумблера загорается светодиод зеленого цвета и жидкокристаллический экран на блоке управления (БУ).

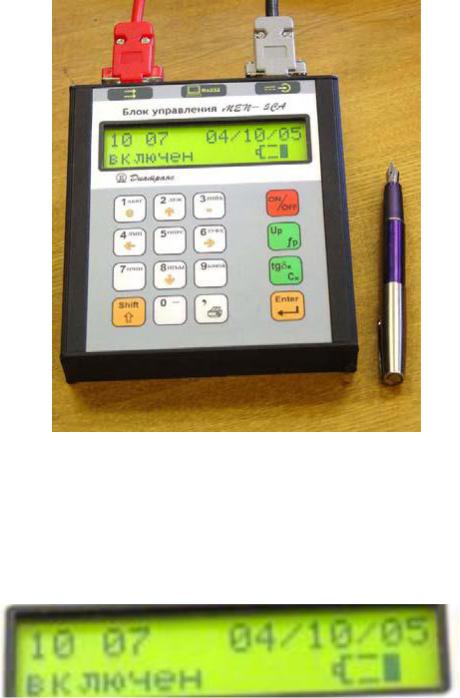

Рис. 8.

6.Нажать кнопку «Вкл» на измерительном блоке.

7.Нажать кнопку «On/Off» на блоке управления. Через несколько секунд на экране появится основное окно

Рис. 9.

8.Включите сетевой кабель блока управления установкой в розетку.

9.Включите тумблер «ВКЛ» на пульте управления установкой, при этом загорается зеленая лампочка.

10.Нажмите красную кнопку, после чего загораются красные лампочки на пульте и ограждении.

11. Нажмите кнопку Up,fp и подайте испытательное напряжение, с

помощью ручки ЛАТРа на пульте управления установкой. Контролировать значение напряжения необходимо на экране блока управления моста.

12. Проведите измерение, нажав кнопку tgδ,Cx. По окончании измерения результаты будут выведены на экран.

13.Повторите пункты 6 и 7 для каждого значения испытательного напряжения.

14.Для выхода из режима нажмите Enter.

15.Снимите напряжение с образца с помощью ручки ЛАТРа.

16.Нажмите черную кнопку «Стоп» на пульте управления установкой.

При этом должны погаснуть красные лампочки на пульте и ограждении.

17.Выключите тумблер «ВКЛ» на пульте управления установкой, при этом гаснет зеленая лампочка.

18.Подключите другой образец в ограждении и продолжите измерения по п.п. 9 – 17. Сборку схемы производите при выключенном зарядно-

питающем устройстве.

19. После окончания измерений выключите все сетевые шнуры из

розеток.

2.3. Содержание и порядок выполнения работы

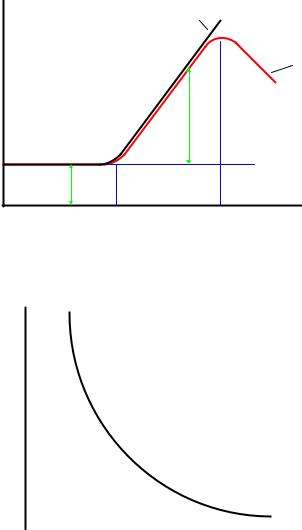

1. Определение зависимостей tgδ и С от напряжения:

-ознакомиться с инструкцией по правилам работы на экспериментальной установке. Включение установки и различные

переключения производить только с разрешения преподавателя.

-подключить образец к схеме испытаний.

-произвести измерения tgδ и С от напряжения для образцов трех типов.

Измерения проводятся в диапазоне Uисп = 0,5 – 6,0 кВ с шагом ∆U = 0,5 кВ. Результат измерений записать в табл. 1.
