Курсовая работа (т): Вертикальное сейсмическое профилирование

Наблюдения ВСП проводились из одного ПВ, удалённого от устья скважины на расстояние 36,6 метра, азимут 188º, превышение - минус 1,46.

Рис. 7. Относительное расположение ПВ от устья скважины.

Для создания благоприятных условий возбуждения с водной укупоркой была пробурена взрывная скважина глубиной 9 метров. Для осуществления взрывов использовались шашки прессованного тротила весом 0,5 кг Параметры (глубина заложения 7 метров и вес заряда 0,5 кг) выдерживались в процессе всей работы. ВСП выполнялось на глубину 3250 метров. Объём наблюдений составил 109 взрывов без учёта контрольных.

Регистрация сигнала осуществлялась аппаратурно-методическим комплексом для скважинной сейсморазведки АНЦ-ВСП-3-48 производства АО НПП «ВНИИГИС» (г. Октябрьский), включающий цифровой трёхкомпонентный трёхприборный зонд с управляемыми прижимами и наземный регистратор на базе персонального компьютера.

Граф обработки.

После стандартных операций ввода данных и присвоения геометрии, я использовал такие методы, как обратная фильтрация, регулировка амплитуд, частотная фильтрация, вычитание поля волн-помех.

Рассмотрим эти процедуры по порядку. В начале я использовал стандартную процедуру для регулировки амплитуд путем введения поправки за сферическое расхождение фронта волны и использования автоматического усиления, для лучшей визуализации сейсмограммы.

Далее, чтобы избавиться от кратных волн прямой волны, я использовал обратную фильтрацию. Предварительно определив форму начального импульса по прямой волне.

Рис. 8. Форма импульса источника.

В результате применения обратной фильтрации удалось значительно подавить кратные волны. Мы можем в этом убедиться сравнив рисунок 9 с рисунком 10.

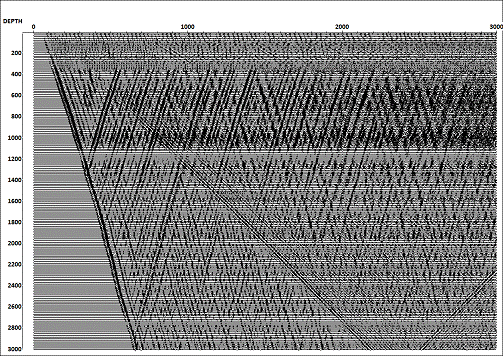

Рис. 9. Сейсмограмма ВСП до применения дековолюции.

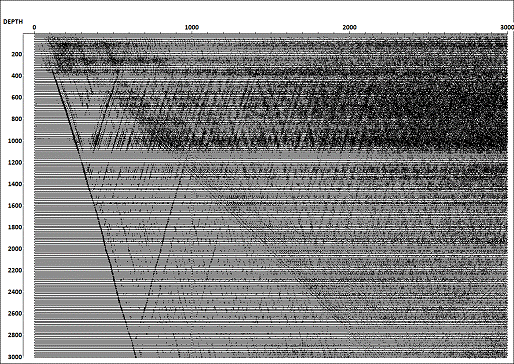

Рис. 10. Сейсмограмма ВСП после применения дековолюции.

В общем виде процедура выделения отраженных волн заключается в постановке годографа волны-помехи (любой волны, отличной от отраженной), выведении годографа волны-помехи на вертикаль статическими поправками и последующем вычитании этой волны из волнового поля двумерным пространственным фильтром, введении обратных статических поправок.

С помощью двумерного фильтра 2D Spatial Filtering я вычел поле падающих P-волн. Для подавления высокоамплитудных локализованных помех-выбросов пользуемся модулем Burst Noise Removal. Далее воспользуемся модулем Bandpass Filtering для того, чтобы применить к данным полосовую фильтрацию в широкой полосе частот 5-10-125-200 Гц и применили Trace Bottom Muting чтобы отрезать ненужные шумы. В результате применения этих процедур была получена сейсмограмма на рисунке 11.

сейсмическое профилирование эксплуатация месторождение

В результате данного графа обработки удалось избавиться от волны-помехи( нисходящей P-волны) , подавление кратных волн и выделение отраженных волн. Но не удалось избавиться от гидроволны и недостаточно сильно подавлены кратные отраженные волны, но мы можем выделить отражения от реальных отражающих границ.

Заключение

ВСП применяется для решения широкого круга задач, которые можно разделить на две группы: задачи, связанные с увеличение эффективности наземных наблюдений, и задачи изучения околоскважинного пространства. С помощью ВСП при изучении околоскважинного пространства решаются структурные и литолого-стратиграфические задачи. Возможности ВСП при изучении околоскважинного пространства существенно расширили роль сейсморазведки в общем комплексе геологоразведочных работ и позволили не ограничивать сейсмические исследования традиционными для них этапами поиска и разведки и эксплуатации месторождений. Для ВСП характерно: широкое комплексирование с другими видами гоефизических исследований в скважинах и тесное комбинирование с бурением. Особое значение имеет прогнозирование разреза ниже забоя скважины в процессе бурения. Метод ПМ ВСП привел к созданию нового направления - промысловой сейсмики или сейсмики околоскважинного пространства.

Список литературы

Гальперин Е.И. Вертикальное сейсмическое профилирование. М., Недра, 1982. 344с.Luc Mari. Well seismic surveying. University of Lausanne. 43p.

Шевченко А.А. Скважинная сейсморазведка. М., РГУ нефти и газа, 2002. 129с.

Л. Хаттон Обработка сейсмических данных. М., МИР, 1989. 214с.
