Технологический процесс получения литой заготовки в песчаной форме

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА К КУРСОВОМУ ПРОЕКТУ

по дисциплине: «Технология автоматизированного машиностроения и приборостроения»

На тему: Технологический процесс получения литой заготовки в песчаной форме

Содержание

1. Введение

. Основная часть

.1 Технологический процесс получения литой заготовки в песчаной форме

.2 Технология токарной обработки

.3 Расчет режима резания при сверлении

. Заключение

Список использованной литературы

Приложения

1. Введение

литой заготовка песчаный токарный

Литейное производство - отрасль машиностроения, технологическими процессами которой получают литые заготовки для деталей машин путем приготовления расплавленного металла необходимого качества и заливке его в специальную литейную форму.

При охлаждении залитый металл затвердевает и в твердом состоянии сохраняет конфигурацию той полости, в которую он был залит. Конечную продукцию называют отливкой.

В процессе кристаллизации расплавленного металла и последующего охлаждения формируются механические и эксплуатационные свойства отливок.

Литьем получают разнообразные конструкции отливок массой от нескольких граммов до 300 тон, длиной от нескольких сантиметров до 20 метров, со стенками толщиной 0,5-500 мм (блоки цилиндров, поршни, коленчатые валы, корпуса и крышки редукторов, зубчатые колеса, станины станков и т.д.).

Для изготовления отливок применяют множество способов литья: в песчаные формы, в оболочковые формы, по выплавляемым моделям, в кокиль, под давлением, центробежное литье и др. Область применения того или иного способа производства определяется объемом производства, требованиям к геометрической точности и шероховатости поверхности отливок, экономической целесообразностью и другими факторами.

Типы литейного производства

Всякое производство, в том числе и литейное, характеризуется трудоемкостью и номенклатурой выпускаемой продукции. Различают следующие типы литейного производства: единичное, серийное и массовое.

Единичное производство характеризуется выпуском в небольших количествах самого разнообразного литья. Производство отдельных отливок может периодически повторяться.

Серийное производство характеризуется периодичным выпуском литья ограниченной или широкой номенклатуры значительными или небольшими партиями.

Массовое производство характеризуется непрерывным выпуском в больших количествах определенной номенклатуры литья. Примером массового производства может служить выпуск в огромных количествах однообразных отливок литейными цехами автомобильных и тракторных заводов.

Серийность производства оказывает большое влияние на выбор методов изготовления форм, на характер применяемого оборудования и работу литейного цеха. Если единичное производство характеризуется применением ручных методов труда, малой механизацией производственных процессов, незначительным количеством применяемой оснастки, то в массовом и в серийном рационально применять наиболее технически совершенное и высокопроизводительное оборудование, большое количество специальных приспособлений.

Основы общей технологии производства

Наиболее широкое применение в машиностроительном производстве имеют сплавы Fe c C,т.е. конструкционная и инструментальная стали, серый и ковкий чугун, а также цветные сплавы.

Металлы отличаются характерным металлическим блеском, ковкостью, высокой теплопроводностью и электропроводностью, непрозрачностью. При нормальной комнатной температуре все металлы (кроме ртути) являются твердыми веществами. Примерно 2/3 всех элементов представляют металлы. В технике химически чистые металлы не используются. Это объясняется двумя причинами: во-первых, трудностью получения их в промышленном производстве и во-вторых, отсутствием в них технически полезных свойств. Значительно большее распространение получили так называемые металлические материалы.

Металлические материалы можно разделить на 2 группы:

1. Технически чистые металлы

2.      Сплавы

Технически чистые металлы - металлы, в состав которых, помимо химически чистого элемента, в небольших количествах входят другие элементы.

Важнейшим промышленным металлом является железо, которое в сплавах с углеродом и другими элементами относят к группе черных металлов: сталь, чугун и ферросплавы. Из общего количества выплавляемых во всем мире металлов около 94% приходится на черные. Все остальные металлы и сплавы относят к группе цветных металлов. Их принято на легкие (плотность до 3г/3см) и тяжелые. Различаю также благородные и редкие металлы.

Сплавы - сложные материалы, получаемые путем сплавления одного металла с другими металлами.

Сплавами можно придать самые разнообразные свойства. Поэтому в технике они находят большое применение, чем технически чистые металлы.

В состав металлических сплавов могут входить также неметаллические вещества, например углерод, сера, фосфор, бор. Вещества, входящие в состав сплава принято называть компонентами.

Помимо основных компонентов, в каждом сплаве всегда имеются в небольших количествах посторонние химические вещества - металлические или неметаллические. Эти вещества в большинстве случаев нежелательны и называются примесями.

Литье в песчаные формы в настоящее время является универсальным и самым распространенными способом изготовления отливок. Этим способом изготовляют разнообразные по сложности отливок любых масс и размеров из сталей, чугунов и сплавов цветных металлов.

Сущность литья в песчаные формы заключается в изготовлении отливок свободной заливкой расплавленного металла в разовую разъемную и толстостенную литейную форму, изготовленную из формовочной смеси по многократно используемым модельным комплектам (деревянным или металлическим), с последующим затвердеванием залитого металла, охлаждением отливки в форме, извлечением ее из формы, с последующей отделкой.

Отличительными особенностями способа являются малые теплопроводность, теплоемкость и плотность песчаной формы, что позволяет получать отливки с малой толщиной стенки (2,5..5мм); невысокая интенсивность охлаждения расплава в форме приводит к снижению скорости затвердевания отливки, укрупнению структуры и к появлению в массивных узлах усадочных раковин и пористости; сравнительно низкая огнеупорность материала способствует развитию на поверхности контакта форма-отливка физико-химических процессов, которые могут приводить к появлению пригара в поверхности слое отливки.

Для изготовления отливок используют сырые, сухие и подсушенные песчаные формы; химически твердеющие формы, изготовленные из специальных самотвердеющих смесей; формы, изготовленные по газифицируемым моделям; формы, изготовленные из песчано-смоляных смесей по металлически нагреваемой оснастке и др.

Технологический процесс изготовления отливок состоит из ряда основных и вспомогательных операций, выполняемых в определенной последовательности. Для изготовления литейных форм используют модельный комплект, формовочные и стержневые смеси и другие материалы и оборудования.

Общие свойства формовочных смесей

Для получения качественных форм, стержней и годных отливок формовочные и стержневые смеси должны обладать технологическими свойствами, отвечающими определенным требованиям.

Для хорошего уплотнения формовочной смеси в опоке большое значение имеет пластичность смеси - способность деформироваться под действием приложенных внешних усилий или собственной массы, что обеспечивает получение отпечатка модели или заполнение полости стержневого ящика. Пластичность формовочной и стержневой смеси зависит от свойств составляющих смеси и применяемых связующих. Например, смесь с масляным связующим обладает большой пластичностью; песчано-глинистые смеси имеют небольшую пластичность.

Литейная форма должна обладать достаточной прочностью , чтобы при сборке, транспортировке и заливке металлом она не разрушалась. Поэтому и формовочная смесь должна обладать определенной прочностью - способностью сопротивляться разрушению под действием нагрузки. Прочность формовочной смеси зависит от зернистости песка, влажности, плотности и от содержания глины или связующих в смеси. С увеличением плотности, уменьшением размера зерен песка, увеличением глиносодержания прочность смеси возрастает.

Сыпучесть смеси влияет на зависание ее в бункерах, на заполнение и равномерность распределения смеси при засыпке в опоку, качество и длительность перемешивания смеси в смесителях. С сыпучестью связана комкуемость - способность смеси образовывать комки. Сыпучесть и комкуемость зависят от прочности связей песчинок в местах контакта. Начальная (насыпная) плотность смеси повышает равномерность уплотнения формы. Поэтому смесь должна иметь хорошую сыпучесть - минимальную комкуемость.

Большое значение имеет поверхностная прочность - сопротивление поверхностного слоя формы или стержня истиранию. Поверхностная прочность характеризуется осыпаемостью.

В процессе заливки и охлаждения отливки стенки формы нагреваются металлом до высоких температур, равных практически температуре металла, поэтому формовочные материалы должны обладать высокой огнеупорностью. Это одно из главных требований, предъявляемых к формовочным материалам.

Огнеупорность - способность смеси сопротивляться размягчению или расплавлению под действием высокой температуры жидкого металла - зависит от огнеупорности составляющих смеси и количественного их соотношения. Чем больше примесей в песке и глине, тем меньше огнеупорность формовочных и стержневых смесей. Чем крупнее песок и чем меньше в нем примесей, пыли и больше кремнезема, тем более огнеупорна смесь.

В процессе заливки формы металлом органические материалы, входящие в состав формовочной смеси (связующие, опилки) , сгорают и выделяют газы, влага испаряется и образует большое количество паров. Способность смеси выделять газы при заливке называется газотворностью. Она определяется количеством газов, выделяющихся из 1 кг смеси. Образующиеся газы, пары и воздух стремятся выйти из формы через поры формовочной смеси. Поэтому она должна иметь достаточную газопроницаемость.

Газопроницаемость - свойство смеси пропускать через себя газы - зависит от качества и количества глинистых составляющих и кварцевого песка. Чем больше песка в формовочной смеси и чем он крупнее, тем выше газопроницаемость смеси, и наоборот. Газопроницаемость зависит также от формы зерен песка, влажности, наличия пыли, угля, степени уплотнения и т.п. Чем больше пыли в песке, тем меньше газопроницаемость. При быстром газообразовании и недостаточной газопроницаемости смеси давление газа превышает давление залитого металла, и газ стремится выйти из формы не через смесь, а через металл. В этом случае в отливках могут появиться и газовые раковины.

В процессе затвердевания и охлаждения размеры отливки уменьшаются вследствие усадки металла. Однако форма препятствует усадке, в результате в отливке могут возникать напряжения и появляться трещины. Поэтому формовочная смесь должно обладать податливостью - способностью сокращаться в объеме и перемещаться под действием усадки отливки.

Высокая прочность и газопроницаемость формовочной смеси обеспечиваются однородностью - равномерным распределением в формовочной смеси составляющих компонентов в результат тщательного перемешивания.

Формовочные и стержневые смеси должны обладать минимальной прилипаемостью к модели или стержневому ящику, что зависит от содержания влаги, связующей добавки и ее свойств. Прилипаемость смеси повышается с увеличением количества жидкости в смеси. Сульфитно-спиртовая барда увеличивает прилипаемость смеси, масляные связующие уменьшают ее.

Гигроскопичность - способность формовочной и стержневой смеси поглощать влагу из воздуха - зависит от свойств связующей добавки. Стержни, изготовленные из смесей на сульфитной барде, обладают большой гигроскопичностью. Поэтому собранные формы с такими стержнями нельзя выдерживать перед заливкой металла, в противном случае увеличивается брак по газовым раковинам.

Долговечность - способность смеси сохранять свойства при повторных заливках. Чем долговечнее смесь, тем меньше добавляют в отработанную смесь свежих формовочных материалов при ее переработке. Освобождение отработанной смеси от пыли, введение свежего песка и глины позволяют восстановить свойства смеси.

Выбиваемость - способность стержневой смеси легко удаляться при выбивке ее из охлажденной отливки - зависит от количества песка, глины и вида связующего в стержневых смесях.

2. Основная часть

.1 Технологический процесс получения литой заготовки в песчаной форме

В основу разработки технологии получения литой заготовки закладываются основные принципы: качество и экономичность. Литая заготовка должна быть качественной по структуре, механическим свойствам, химическому составу металла, иметь чистую, без дефектов поверхность, минимальные припуски на механическую обработку и полностью соответствовать эксплуатационным требованиям, чтобы обеспечить изделию максимальную надежность. Экономичность не должна быть в ущерб качеству. Иногда дешевое изделие для цеха или предприятия становится очень дорогим для народного хозяйства из-за преждевременных ремонтов с большими затратами средств. Тщательная технологическая разработка дает значительную экономию средств, материалов и времени, повышая производительность труда и качество заготовок.

Разработка линейной технологии складывается из нескольких этапов. Основные из них следующие: конструирование модели с учетом усадки литейного сплава, припусков на механическую обработку, напусков, литейных (формовочных) уклонов, галтелей (радиусов скруглений в местах сопряжения поверхностей), назначения плоскости разъема модели в форме; конструирование стержня, выполняющего полости или отверстия в будущей отливке с его знаковыми частями; конструирование стержневого ящика для изготовления стержня и сушильных плит; конструирование и расчет элементов литниковой системы и выбор места ее подвода к отливке; конструирование всех необходимых приспособлений - шаблонов, конструкторов и т.д.

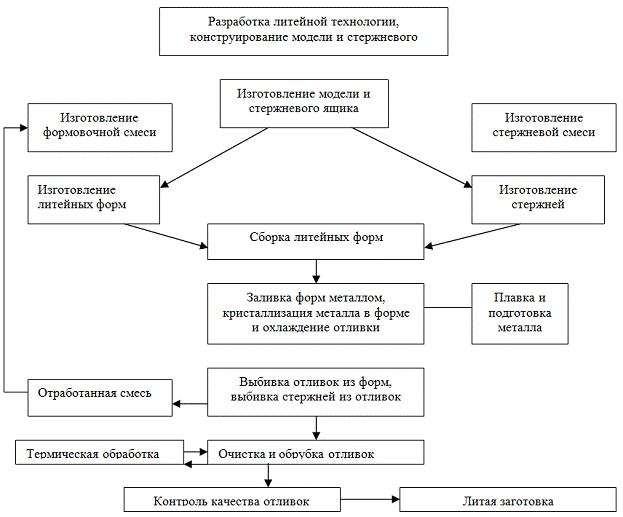

Рисунок 2.1. Упрощенная схема технологического процесса изготовления литой заготовки в разовой песчаной форме

Согласно заданию нам необходимо разработать технологический процесс изготовления детали по чертежу представленному в (приложении 1).

На чертеже представлена деталь, которая путем механической обработки будет получена из литой заготовки. На чертеже представлены размеры детали и припуски на механическую обработку. Материал заготовки сталь.

Рассмотрим последовательность технологического процесса и способы изготовления отливки в песчаных формах.

Технологический процесс изготовления отливок в разовых песчаных формах широко распространен в литейном производстве. Он складывается из различных процессов, которые осуществляются в специальных цехах или отделениях литейного цеха.

Технологический процесс изготовления отливки начинается с подготовки модельного комплекта: моделей или модельных плит, модельных щитков, стержневых ящиков, сушильных плит, шаблонов для проверки размеров формы и стержней, кондукторов и шаблонов для контроля правильности установки стержней в форме, опок, штырей и т. д.

Модель - это приспособление для получения в форме отпечатка, соответствующего конфигурации и размерам отливки. Модели делают из дерева, металла, гипса, пластмассы и других материалов. Модель состоит из двух половин, которые взаимно центрируются с помощью шипов и гнезд. Отверстие выполняется стержнем.
