Материал: Светлавое абсталяванне ў свяце

2.2 вобразна- светлавое вырашэння свята

Светлавая заслона заснавана на засвятленні взвешаных у паветры часціц. З усіх варыянтаў атрымання такой заслоны ў асноўным выкарыстоўваюцца два спосабу. Першы спосаб складаецца ў перакрыцці сцэны побач прамянёў, накіраваных гарызантальна з аднаго боку на іншую. Для гэтага паабапал партала мантуюцца вертыкальныя лініі пражэктараў тыпу "пісталет" і светапаглашчаючыяе кулісы з чорнага аксаміту, якія ліквідуюць непажаданыя рэфлектыўныя засвятленні. Найбольшая шчыльнасць паветранай сцяны атрымліваецца з бакоў, а ў цэнтры, дзе светлавы струмень саслаблены, шчыльнасць заслоны рэзка падае. Гэты недахоп асабліва адчувальны ў сцэнах, маючых шырокі партал. У гэтых выпадках ззаду светлавога струменя часта апускаюць заднік з чорнага аксаміту.

Другі спосаб складаецца ў прыладзе праэктарнай рампы. Вузкія прамяні пісталетаў з шчыліны, прарэзанай у авансцэне, пад стромкім кутом накіроўваюцца ў столь глядзельнай залы, афарбаванага ў чорны колер або перакрытага чорным аксамітам.

Дзякуючы ніжняму размяшчэнню крыніц святла дасягаецца вялікая непразрыстасць, бо зона максімальнай шчыльнасці праходзіць па ўсёй шырыні партала на вышыні двух - трох метраў. Вышэй, там, дзе прамяні святла слабеюць, заслона губляе сваю шчыльнасць, але гэта ўжо не мае вялікага значэння, паколькі асноўны ўзровень, на якім адбываюцца перастановы, цалкам перакрыты.

Найбольшая выніковасць аптычнай ізаляцыі сцэны дасягаецца засвятленнем глядзельнай залы моцнымі крыніцамі святла. Упершыню гэты спосаб быў ужыты мастаком У. Дмітрыевым у пастаноўцы оперы Д. Шастаковіча "Нос" (Ленінградскі Малы оперны тэатр, 1930). Аднак гэты спосаб стварэння заслоны ў сілу шэрагу эстэтычных чыннікаў не атрымаў наступнага развіцця.

Светлавая заслона мае сваё эстэтычнае прызначэнне, выдатнае ад звычайнага.. З аднаго боку, прамяні святла, утвараюць непразрыстую або напаўпразрыстую перашкоду паміж глядзельнай залай і сцэнай, аптычна ізалююць абодва прасторы. З'яўленне або знікненне светлавой сцяны адбываецца адначасова з пачаткам або канчаткам дзеяння. Значыць, гэты выгляд тэхнікі складае ў сабе асноўныя прыкметы тэатральнай заслоны і цалкам ажыццяўляе яго функцыі. Але з іншага боку, ва ўмовах сучаснай сцэны - скрынкі, гэты выгляд заслоны выглядае хутчэй як адмысловы прыём, як сцэнічны эфект, а не як сродак сталага абсталявання, прыдатнае для ўсіх выпадкаў. Частае ўжыванне яго ў розных спектаклях выклікае адчуванне паўтору аднаго і таго жа прыёму, што ніколі не бывае з заслонай звычайнага тыпу.

Глава III. Тэхнічная характэрыстыка прыбораў светлавога абсталявання на сучасным этапе

3.1 Лазэрнае шоу

Лазэр - (ангел. laser, скар. ад Light Amplification by Stimulated Emission of Radiation - "узмацненне святла па сродкам змушанага выпраменьвання"), аптычны квантавы генератар - прылада, пераўтваральнае энергію напампоўкі (светлавую, электрычную, цеплавую, хімічную і інш.) у энергію кагерэнтнага, монахраматычнага, палярызаванага і вузканакіраванага струменя выпраменьвання.

Фізічнай асновай працы лазера служыць квантамеханічная з'ява змушанага (індукаванага) выпраменьвання. Прамень лазера можа быць бесперапынным, з сталай амплітудай, або імпульсным, якія дасягаюць экстрэмальна вялікіх пікавых магутнасцяў. У некаторых схемах працоўны элемент лазера выкарыстоўваецца ў якасці аптычнага ўзмацняльніка для выпраменьвання ад іншай крыніцы. Існуе вялікая колькасць выглядаў лазераў, выкарыставаных у якасці працоўнага асяроддзя ўсе агрэгатныя станы рэчыва. Некаторыя тыпы лазераў, напрыклад лазеры на растворах фарбавальнікаў або поліхраматычныя цвёрдацельныя лазеры, могуць генераваць цэлы набор частот у шырокім спектральным дыяпазоне. Габарыты лазераў адрозніваюцца ад мікраскапічных для шэрагу паўправадніковых лазераў да памераў футбольнага поля для некаторых лазераў на неадымавым шкле. Унікальныя ўласцівасці выпраменьвання лазераў дазволілі выкарыстаць іх у розных галінах навукі і тэхнікі, а таксама ў побыце, пачынальна з чытання і запісы кампакт-кружэлак і сканчаючы даследаваннямі ў вобласці кіраванага тэрмаядзернага сінтэзу.

Дыскатэчны зялёны лазер. Магутнасць дыёднага выпраменьвальніка -100 мвт працуе ў рэжыме гукавой актывацыі, а таксама можа працаваць ад прыкладаемага ў камплекце кантролера. Магчыма кіраванне ад камп’ютэра. Сканавальная сістэма на гальванометрах, што дазваляе ствараць малюнкі з дакладнымі геаметрычнымі формамі.

Кручэнне па трох восях, рух па гарызанталі і вертыкалі, кропкавы рэжым.

Габарыты: 450х310х190мм.

Вага: 7,5кг.

Лазерны праэктар LLS-100G

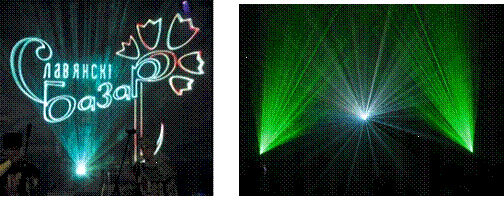

Сучаснае лазернае шоў - гэтае захапляльнае прадстаўленне, галоўным элементам якога з'яўляецца лазерная сістэма з музычным суправаджэннем. Якасная сінхранізацыя музыкі і лазерных эфектаў эмацыйна ўздзейнічаюць на гледачоў, і створыць па-сучаснасці відовішчнае і незабыўнае прадстаўленне на Вашым мерапрыемстве.Досыць толькі аднойчы ўбачыць прафесійнае лазернае шоў, як Вы становіцеся яго гарачым прыхільнікам.

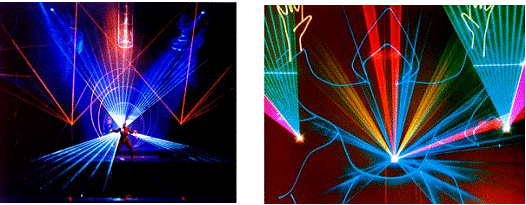

Сучаснае лезернае шоў

Сучаснае лазернае шоў

3.2 Пражэктары

Пражэктар (фр. projecteur, ад лацінскага projectus "кінуты наперад") - светлавы прыбор, якое пераразмяркоўвае святло лямпы (лямпаў) усярэдзіне малых целесных вуглоў і забяспечвальны вуглавую канцэнтрацыю светлавога струменя. У пражэктары светлавы струмень лямпы канцэнтруецца ў абмежаваным прасторавым вугле з дапамогай люстраной або люстрана-лінзавай аптычнай сістэмы.

Пражэктар уяўляе сабой герметычную рэфлекторную асвятляльную электраўстаноўку. Для забеспячэння большай бяспекі і магчымасці выкарыстання на вуліцы, пражэктары абароненыя ад падвышанага ўзроўня вільготнасці і пылу, ад дынамічнага ўздзеяння струменяў вады і моцнай бруі вады. Сучасныя пражэктары праектуюцца такім чынам, каб ні моцная бруя вады, ні марская хваля не маглі пракрасціся ў корпус свяцільні.

Усталёўка

Пражэктары могуць усталёўвацца як усярэдзіне памяшканняў, так і выкарыстоўвацца для вонкавага асвятленні, аб гэтым павінна быць абвешчана ў тэхпашпарце.

Пры ўсталёўцы або замене галагеннай лямпы, варта трымаць яе пры дапамозе прыкладаемага ў пакаванні кавалка поліэтылену.

Перад заменай або ўсталёўкай лямпы варта адключыць сілкаванне.

Пры мантажы на вуліцы, працы следут вырабляць толькі ў сухое надвор'е.

У выпадку, калі не атрымоўваецца вырабіць мантаж уласнымі сіламі, варта звярнуцца за дапамогай да адмыслоўца якая адпавядае кваліфікацыі.

Вальс (WALTZ) адмыслова распрацавана для невялікіх пляцовак. Гэта анімацыйныя прыборы, не патрабавальныя дадатковага кіравання.

Гукавая анімацыя.

Які верціцца дихроичный адбівальнік.

Рэгуляванне хуткасці кручэння эфекту.

Лямпа: 12В 100Вт. HLX64623 (EVA).

Габарытныя памеры: 125x125x320мм.

Вага: 4 кг. 36 Punktstrahler silver 221398

Стандартны пражэктар, які ідэальна падыходзіць для кропкавага асвятлення або асвятленні люстранога шара. Для рашэння больш складаных задач можа ўжывацца святлафільтр.

Тэхнічныя характарыстыкі:

Храмаваны

Магутнасць: 30 w

Памеры: 160 х 117 х 117 мм

Вага: 1,0 кг

PAR 36 Punktstrahler silver 221398

Skyrose 2500 W

Магутны зенітны пражэктар з 18 якія верцяцца прамянямі.

Ідэальна падыходзіць для ўсталёўкі на дахах гандлёвых цэнтраў, забаўляльных комплексаў, а таксама любых будынкаў, да якіх неабходна прыцягнуць увагу.

магутных якія верцяцца прамянёў.

Адносная бачнасць да 7км

3.2.1 Свяцільнікі накіраванага светлавога абсталявання

"Мажор" - прыбор, сумяшчаюшчый у сабе свяцільнікі накіраванага светлавога абсталявання. з магчымасцю дзіміравання кожнай з чатырох лямпаў па аўтаномным для кожнай лямпы каналу DMX кіраванні.

Светлавое абсталяванне, выкарыстоўванае для светлавога залівання ў тэатрах, барах, дыскатэках і іншых аб'ектах шоў індустрыі, прайгравае ў параўнанні з Мажорам, для якога не патрабуюцца дадатковыя выдаткі на плёнкавыя або дзіхроічныя фільтры, рамкі і дзіммеры.

Такім чынам, у адным прыборы спалучаецца магчымасць зрабіць заліванне белым або манахромным святлом, з магчымасцю дзімміраваць кожную з чатырох аднакаляровых лямпаў, а таксама атрымаць у вызначаны момант часу любы колер спектру і змяняць яго ў патрэбны момант часу, выкарыстаючы агульнадаступныя бытавыя люстраныя лямпы 4 розных колераў.

Габарытныя памеры: 128 х 180 х 480 мм.

Вага: 3,3 кг.

Джокер (JOKER)

Дадзены светлавы прыбор - кіраваны пражэктар залівальнага святла са ўбудаваным дзіммерам. Сумарная магутнасць - 2кВт. Джокер магчыма выкарыстаць як рампавы прыбор, а таксама размяшчаць на стольных канструкцыях і вертыкальных стойках. Ва ўмовах выязных канцэртаў і мерапрыемстваў магчыма падлогавае размяшчэнне прыбораў, аб'яднаных у групу.

Сумарная спажываная магутнасць: 2000вт

Вага: 7 кг

Джокер

IC-3

Камплект з двух 3-х секцыйных свяцілень залівальнага святла з чырвоным, сінім, жоўтым і зялёным шкламі, дзіммер, DMX 512, 3 канала, гук. аним, master/slave, 3 линейныя лямпы 230V/500W+пульт СА32+CA32F+шнуры 2 шт.  Магутны светлавы прыбор абсталяваны чырвоным, зялёным і блакітным фарапрочнымі дзіхроичными фільтрамі.

колеры і разнастайныя варыянты змешвання гэтых колераў.

Выдатныя ўбудаваныя светлавыя шоў, рэжым Master/Slave, праца ў такт з музыкай.

Спецыфікацыя:

Напруга сілкавання: 220V-50Hz

Габарыты: 380x300x210mm

Вага: 6,0 кг

IC-3

Пражэктар LED PAR 64 RGB

Прафесійны пражэктар прызначаны для залівання сцэны і адказвае ўсім перадавым патрабаванням.

Акрамя разнастайнай каляровай гамы, даўгавечнасці, спажыванні энергіі і цеплааддачы прыборы маюць відавочную перавагу ў параўнанні з прыборамі на звычайных лямпах. У прыбор щсталявана 183 дыёда трох асноўных колераў (чырвоны, зялёны і сіні). Функцыі страбірвання і дзіммера дапамагаюць дасягнуць неабходнага светлавога эфекту.

Тэхнічныя характарыстыкі:

  пратакол кіравання DMX (4 канала: чырвоны, зялёны, сіні, функцыі страбірвання і дзіммера)

-        Высакаякасныя дыёды з вялікім рэсурсам працы

         Малаважнае рассейванне

         Магутны светлавы струмень

Сумесна можа быць выкарыстана да 128 прафесійных пражэктараў

дыёда

Памеры: 300 x 220 x 230 мм

Вага: 2,3 кг

LED PAR 64 RGB

3.2.2 Сачыльны пражэктар

Сачыльны пражэктар Coemar Testa 1200 MSR

Лямпа HSR 1200 SA (Цокаль GY22). Дзіммер, інтэграваны колорчэнджэр, ірысавая дыяфрагма.

Памер даўжыня: 1040 мм

шырыня: 355 мм

вышыня: 425 мм

Вага 18,2 кг (пражэктар)

,0 кг (баласт)

Coemar Testa 1200 MSR

Гармата сачыльнага святла AP-J125B AP-J125B ''гармата'' сачыльнага святла, 18 колераў, строб.,IRIS, лямпаHMI575

AP-J125B

3.3 Сканэры

Scan 575 XT - класічная мадэль сканара, мае ўсё неабходнае для працы на вялікіх прасторах клубаў, сцэн і дыскатэк, дзякуючы газаразраднай лямпе магутнасцю 575 Ват і адмыслова распрацаванай аптычнай сістэме. Правераная часам канструкцыя, надзейнасць і яркі прамень, а таксама 2 колы гобо, факусоўка, ірысавая дыяфрагма, прызма і якія карэктуюць святлафільтры дазваляюць рэкамендаваць Scan 575 XT для выкарыстання ў шоў любой складанасці, у тэатрах і тэлестудыях.

Электрамеханічныя эфекты

Кола колеру - 11 дзіхроічных святлафільтраў + адчыненая пазіцыя

Кола статычных гобо - 11 металічных гобо + адчыненая пазіцыя

Кола якія верцяцца гобо - 6 што верцяцца зменных гобо з памяццю пазіцыі + адчыненая пазіцыя

Прызма - 3-х прамянёвая якая верціцца ў абодвух кірунках з рэгуляванай хуткасцю

Дхіммер/засланка - поўны дыяпазон рэгулявання яркасці і эфект стробоскопирования

Кіраванне лямпай - аўтаматычнае або дыстанцыйнае (з пульта) уключэнне і выключэнне

Вага - 22 кг

Scan 575 XT

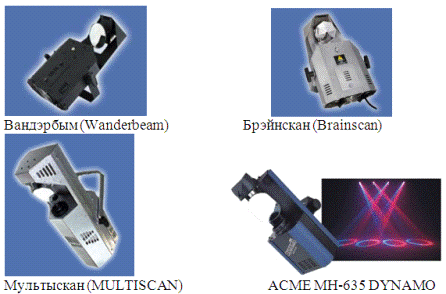

Віды сканераў:

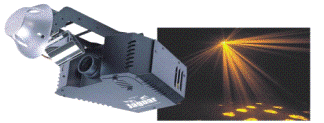

ACME MH-275B JAGUAR

3.4 Галовы (DMX)

Галовы (DMX) - якаснае і сучаснае светлавое абсталяванне, забяспечвальнае арыгінальнае падсвятленне памяшканняў, якое рухаецца падчас дыскатэк, канцэртаў, вечарынак і іншых мерапрыемствах. Галовы (DMX) - выдатная прылада, здольны змяніць светлавое афармленне любога мерапрыемства.

Галава Chauvet QSPOT575

Q-Spot 575, 16-канальная DMX-512 "галава", механічны рэастат, змяняны строб/засаўка, 10 колераў+белы (8 суцэльных колераў, 1 сумяшчэнне 2-х, 1 сумяшчэнне 4-х), кручэнне ў абодвух кірунках, 3-х гранная якая верціцца прызма з кручэннем у абодвух кірунках, статычная гобо кружэлка: 9 заменных гобо+адчынены, эфект Gobo Bounce, што верціцца гобо кружэлка: 6 заменных гобо+адчынены (3 металічных+3 дзіхраічных), дадатковыя гобо (4 металічных+1 дзіхраічных), матарызірванны фокус, панарама 540°, нахіл 270°, аўтаматычная карэкцыя панарамы і нахілу, ВК дысплей, убудаваныя аўта праграмы, актывацыя гукам, мікра крокавыя маторы, прымусовае астуджэнне, зменны паветраны фільтр.

Віды галоў:

3.5 Колорчэнджэр

Колорчэнджэр - пражэктар рэгуляванай або аўтаматычнай змены колеру.

Вобласць ужывання дадзенага тыпу светлавога абсталявання вельмі разнастайная: светлавое шоў у дыскатэках, рэстаранах і барах. Лакальнае падсвятленне інтэр'ераў і сцэн можа быць вырашаная з дапамогай групы Колорчэнджэраў. Магчымасць праграмавання змены колераў і максімальнае выкарыстанне дынамічных функцый дадзенага светлавога прыбора - прылада стварэння непаўторнай святламузыкі.IR-4C- Колорчэйнжэр, ELC 24/250, DMX 512 , 4 канала, LED дысплей, 14 гобо+адчынены+blackout. 14 гобо+ адчынены, уключаючы 1 гобо-эфект.  11 трапецападобных дзіхроічных фільтраў

Эфект вясёлкі ў абодвух кірунках. Вага: 8.0 кг

3.6 Страбаскопы

Страбаскоп (ад грэч. "кружэнне", "бязладны рух" і "гляджу") - прыбор, які вырабляе хутка паўтаральныя яркія светлавыя імпульсы. Першапачаткова быў цацкай. Часта выкарыстоўваецца на вечарынках, дыскатэках і рок-канцэртах. Музычны страбаскоп - адзін з варыянтаў святлодынамічнай усталёўкі для дыскатэкі, выкарыстоўвалы выбліскі з рознай частатой імпульснай лямпы. Святлодыёдны страбаскоп Строб гэта - рэалізацыя прынцыпу сучаснага абсталявання хатняй дыскатэкі, які базуецца на прастаце і выгодзе. Гістарычна склалася, што выкарыстаць ва ўсталёўках любой катэгорыі з поспехам атрымлівалася толькі магутныя страбаскопы (лямпа ХОР 15), яны давалі досыць магутны і яркі выбліск, дазвалялі ажыццяўляць кіраванне па лічбавым пратаколе DMX512 або ад пульта з аналагавым сігналам. Інтэграваць іх у сістэму хатняй дыскатэкі, а таксама кіраваць з дапамогай сістэмы DeLight было досыць клапотна. Строб вельмі паспяхова інтэграваны ў сістэму DeLight™ , пры гэтым ён з'яўляецца самастойным светлавым эфектам новага пакалення. З інфрачырвонага пульта дыстанцыйнага кіравання цэнтральнага блока сістэмы DeLight™ магчыма рэгуляваць колькасць выбліскаў у секунду ( частату стробірвання).
