Курсовая работа (т): Система очистки воды

Площадка №7 (КНС, пер. Мопровский, 9). Бытовые и сточные воды поступают в приемное отделение канализационной станции и являются источниками выброса в атмосферу загрязняющих веществ: диоксида азота, аммиака, сероводорода, оксида углерода, метана, метантиола (метилмеркаптана), этантиола (этилмеркаптана).

Площадка №8 (ГКНС). Главная канализационная насосная станция. Бытовые и сточные воды поступают в приемное отделение главной канализационной насосной станции, являющееся источником выброса в атмосферу загрязняющих веществ: диоксида азота, аммиака, сероводорода, оксида углерода, метана, метантиола (метилмеркаптана), этантиола (этилмеркаптана). Далее городские сточные воды поступают в приемную камеру очистных сооружений [7, с. 33].

На территории площадки находится электросварочный аппарат. При проведении электросварочных работ в атмосферу выделяются оксид железа, марганец и его соединения.

Площадка №9 (Северо-Западный водозабор).

На территории площадки имеются насосная станция два подъема, электролизная (промывка электролизеров раствором соляной кислоты не производится, поэтому электролизная как источник загрязнения не выделяется), артезианские скважины, резервуар с питьевой водой тепловой пункт [7, с. 34].

В тепловом пункте установлен напольный котел. При работе котла в атмосферу выделяется азота диоксид, азота оксид, сера диоксид, углерод оксид, бенз(а) пирен.

3.1 Характеристика выпуска сточных вод

Сброс очищенных сточных вод осуществляется в р. Кубань (рисунок 8) на расстоянии 448 км от устья по коллектору диаметром 1200 мм, длиной 1381 м, диаметром 900 мм, длиной 56 м.

Выпуск рассеивающий, состоящий из трех оголовков, диаметром 500 мм, расстояние между отверстиями 10 м, длина выпуска 38 м.

Рассеивающий выпуск уменьшает воздействие на экосистему р. Кубань.

Объем сброса сточных вод, согласно, графика выпуска сточных вод составляет:

Расчетный объем сбрасываемых сточных вод в реку Кубань-5451.00 тыс. м³/год; 14934.25 м³/сут; 622.26 м³/час.

Фактический объем сбрасываемых сточных вод в реку Кубань: 2471.40 тыс. м³/год; 6770.96 м³/сут; 282.12 м³/час.

Время работы ОСК: 365 дней; 24 часа в сутки.

Категория сточных вод: Хозбытовые и производственные сточные воды [1, с. 105].

3.2 Производственный экологический мониторинг

Производственно-экологический контроль (ПЭК) организуется и проводится в целях выполнения требований федерального и территориального экологического законодательства, нормативных документов специально уполномоченных государственных органов управления в области охраны окружающей среды и соблюдение установленных нормативов воздействия на окружающую среду и лимитов использования природных ресурсов.

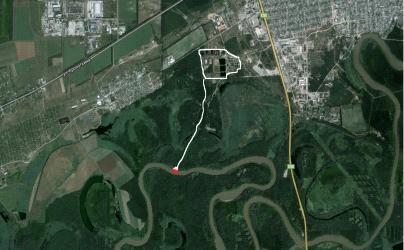

Рисунок 8 - Трубопровод от предприятия к точке сброса сточных вод в реку Кубань

ПЭК осуществляется путем регулярного контроля за параметрами, техническим состоянием, режимом работы и соблюдением правил эксплуатации всех видов оборудования и устройств, работа которых связана со сбросами сточных вод.

Производственный контроль осуществляется в соответствии с Федеральным законом «О санитарно-эпидемиологическом благополучии населения» №52-ФЗ от 30.03.1999 г. [12, с. 4].

В основу системы контроля за воздействием на поверхностные, подземные воды и почву заложен принцип определения существующих сбросов загрязняющих веществ от организованных источников и сопоставления полученных показателей с нормативами допустимого сброса (НДС) [3, с. 55].

На предприятии разработана Программа производственного контороля за качеством сточных и природных вод.

Бактериологическое исследование сточной воды проводит аккредитованная производственная лаборатория ООО «Водоканал» г. Кропоткин, паразитологическое исследование - аккредитованный испытательный лабораторный центр Гулькевичского филиала ФГУЗ «Центр гигиены и эпидемиологии в Краснодарском крае» (Аттестат аккредитации №ГСЭН.RU.ЦОА/ТОА.058.16 от 25. 06. 2008 г. до 25. 06. 2013 г.

Лабораторный контроль качества природных и сточных вод осуществляет аккредитованная производственная лаборатория ООО «Водоканал» г. Кропоткин.

4. Гидрологическая и гидрохимическая характеристика водного обьекта на участке существующего выпуска сточных вод

Река Кубань берет начало от ледников Эльбруса и Водораздельного хребта и свое название получает от места слияния рек Уллу-Кам и Учкулан. Протекая сначала в северном и северо-западном направлении, р. Кубань у ст. Темижбекская резко поворачивает на запад и сохраняет это общее направление до впадения в Азовское море. Длина реки 870 км, площадь водосбора 57900 км, средний уклон 47,5% о, средняя густота речной сети 1,02 км/км, средняя высота водосбора 1110 м. Исследуемый участок р. Кубань расположен в среднем течении реки. Долина реки здесь трапецеидальная, шириной 10-15 км [11, с. 116].

Пойма реки двухсторонняя, ассиметричная, шириной до 4-5 км. Поверхность поймы ровная, низкая, изобилует протоками, рукавами и старицами, заросшая деревьями и кустарником. Русло реки довольно извилистое, разветвленное, деформирующееся, с большим количеством кос и отмелей. Ширина русла р. Кубани в зависимости от водности колеблется в пределах 65-170 м, а глубины от 1,0 до 3,0 м.

Скорость течения в межень обычно не превышает 0,5 м/с, в половодье может повышаться до 2 м/с [11, с. 117].

Ширина водоохраной зоны р. Кубань в створе сброса сточных вод составляет 200 м. Расстояние расчетного створа от устья водотока составляет 448 км.

Водный режим среднего течения р. Кубань определяется высоким продолжительным весенне-летним половодьем, на которое накладываются кратковременные дождевые паводки, придающие волне половодья гребенчатый вид, маловодной зимней меженью.

Основной сток реки (60-80%) проходит в период весенне-летнего половодья образуется за счет выпадающих твердых и жидких осадков, таяния высокогорны снегов и ледников, величина которых составляет-снеговая 5%, дождевая 27% ледниковая 44%. Доля грунтового питания в годовом стоке составляет 24%.

Средняя продолжительность половодья составляет 170-180 дней, подъем уровня начинается в конце марта, высокое стояние уровня наблюдается до конца сентября. Продолжительность летних дождевых паводков от 4 до 15 суток

Максимальные годовые уровни наблюдаются, в основном в июле-августе амплитуда колебания уровней составляет 2-3,5 м, а в период прохождения катастрофического паводка (2002 г.), составила приблизительно 4,5 м.

В период зимней межени (декабрь-март) сток реки обеспечен грунтовым питанием, что определяет и характер уровенного режима реки в этот период-низкое и продолжительное, без резких колебаний, стояние уровня. Во время возникновения на реке кратковременных заторов или зажоров возможен подъем уровней до 1 м над меженным.

Месяцем с наиболее высоким стоком в многоводный сезон (май-август) являете; июнь (21,2% годового объёма в средний по водности год), в осенне-зимний (сентябрь февраль) - сентябрь (7,9%), в весенний (март-апрель) - апрель (5,3%).

Наименьшая в году доля стока наблюдается в осенне-зимний сезон в январе (2% годового объёма стока).

Для средней части бассейна р. Кубани характерна продолжительная и устойчивая зимняя межень. В период зимней межени (декабрь-март) сток реки обеспечен грунтовым питанием, что определяет и характер уровенного режима - низкое продолжительное, без резких колебаний, стояние уровня.

Минимальные расходы зимней межени являются, как правило, и наименьшими в году. Величина минимальных среднемесячных расходов за период (1969-87 годы) изменялась от 12,9 до 58,0 м³/с, в зависимости от водности реки и регулирования стока выше по течению.

Исходные гидрологические данные для расчета нормативов допустимых сбросов (НДС) «Согласно правилам и нормам охраны поверхностных вод от загрязнения» определяются на минимальный средний месячный расход воды 5%-ной обеспеченности, который равен 17,0 м³/с.

В таблице 1 приводятся исходные гидрологические данные для расчета НДС.

Таблица 1 - Гидрологические данные для расчета НДС (Проект НДС «Водоканал Кропоткин» 2013)

Среднегодовая температура воды равна 11,9°, в зимний период (декабрь-февраль) - 1,5°, весной (март-май) - 11,6°, летом (июнь-август) - 22,1° и в осенний период (сентябрь-ноябрь) - 12,7°.

Средняя глубина р. Кубань в месте водопользования составляет 2 - 2,2 м, минимальная 0,9 - 1,5 м, максимальная (в период прохождения паводков) - 4 - 4,5 м.

Скорость течения водотока в период весеннего половодья и дождевых паводков составляет 1,5-2 м/с, в маловодный период (летне-осенняя и зимняя межени) - 0,30 - 0,50 м/с [18, с. 2-6].

5. Анализ данных эффективности очистки

Эффективность работы очистных сооружений по основным загрязняющим веществам за 2012 год представлена в (таблице 2).

Среднегодовые показатели качества очищенных сточных вод за период с октября 2011 г. по сентябрь 2012 г. приведены в (таблице 3), согласно данным результатов анализов аккредитованной производственной лаборатории ООО «Водоканал» г. Кропоткин.

Выпуск очищенных хоз-бытовых и производственных сточных вод после ОСК ООО «Водоканал» г. Кропоткин осуществляется за чертой населенного пункта. На рисунке 8 Мы уже показывали точку сброса сточных вод в реку Кубань, сброс происходит из трубы которая расходится на три небольших трубы для наилучшего рассеивания стоков в реке Кубань.

В контрольном створе (КС-500 м) расчетное качество воды водного объекта после выпуска сточных вод имеет следующие качественные характеристики: (таблица 4).

Все значения не превышают ПДК, что является нормой для данного объекта.

В ходе исследования и анализа данных было выявлено, что очистные сооружения установленные на водоканале имеют большую Эффективность почти по всем веществам. Основными объектами очистка являются вещества представленные в (таблице 5).

Концентрация веществ непосредственно после очистки превышает ПДК по нескольким веществам, но качество воды в реке Кубань в контрольном створе через 500 метров после выпуска очищзеных хозбытовых и производственных сточных вод не превышает ПДК, кроме случаев где фоновое содержание вещества не является уже превышенным. Такими являются вещества-Фенолы, Сульфаты, что представлено в (таблице 6) и на (рисунке 9).

Таблица 2 - Эффективность работы очистных сооружений по основным загрязняющим веществам за 2012 год (аккредитованная производственная лаборатория ООО «Водоканал» г. Кропоткин)

Таблица 3 - Данные о расходе сточных вод и фактических концентрация загрязняющих веществ в сточных водах на момент разработки НДС (аккре-дитованная производственная лаборатория ООО «Водоканал» г. Кропоткин)

Таблица 4 - Концентрация веществ в контрольном створе (аккредитованная производственная лаборатория ООО «Водоканал» г. Кропоткин)

Таблица 5 - Вещества прошедшие эффективную очистку) (Коваленко, проект НДС 2013 г. «Водоканал Кропоткин»)

Рисунок 9 - Концентрация веществ (сульфаты и фенолы - превышение)

Таблица 6 - Вещества проходящие контроль в створе (500 м) (Коваленко, проект НДС 2013 г. «Водоканал Кропоткин»)

Заключение

На основании всего выше изложенного можно сделать вывод, текущие природоохранные мероприятия включают в себя:

Реконструкцию очистных сооружений.

Ведение лабораторного контроля за качеством сточных вод и реки Кубань.

Мероприятия по очистке водоохраной зоны р. Кубань.

Все производственные процессы, имеющие место на предприятии, относятся к типовым для данной отрасли промышленности и выполняются согласно утвержденным технологическим регламентам.

Уровень применяемых технологий и технологического оборудования различен и соответствует среднему уровню для предприятия, данного профиля.

Источниками выделения загрязняющих веществ являются технологическое оборудование (установки, агрегаты, устройства) и технологические процессы, от которых в ходе производственного цикла выделяются вредные вещества.

Проанализировав все данные пришли к заключению:

1 технология очистки сточных вод включает несколько стадий: Механическая, Биологическая, Химическая.

Сброс осуществляется после нескольких этапов очистки в р. Кубань.

Эффективность очистки ст. вод почти по всем веществам превышает 70% и более за исключением: Хлоридов, Сульфатов, Фосфатов и Сухого остатка.

Воздействие на экосистему р. Кубань незначительное (близко к минимальному).

Список используемых источников

1. Водный Кодекс Российской Федерации [Нормативно правовой акт] от 03. 06. 2006. №73-ФЗ, - 653 с.

. Гигиенические требования к охране поверхностных вод [Нормативно правовой акт]. - М., - 2001. - 151 с.

. Гужин Г.С., Голиков В.И. Экология Кубани Краснодар: Эксперимен-тальный центр развития образования [Текст]. - 1995. - 176 с.

. Евилович А.З. Утилизация осадков сточных вод [Текст]. - М.: Стройиздат., - 1989. - 215 с.

5. Калыгин В.Г. Промышленная экология [Текст]: Учеб. пособие для студ. высш. учеб. зав. - М.: Изд. центр «Академия». - 2004. - 432 с.

6. Лукашевич О.Д., Патрушев Е.И. Очистка соединений железа и марганца: проблемы и перспективы. Химия и химическая технология [Текст]. - 2004. - 70 с.

. Методика разработки нормативов допустимых сбросов веществ и микроорганизмов в водные объекты для водопользователей [Нормативно правовой акт]. Утвержденная Приказом МПР России от 17. 12. 2007. №333, - 42 с.

. Охрана производственных сточных вод и утилизация осадков: // Под редакцией В.Н. Соколова [Текст]. - М.: Стройиздат. - 1992. - 305 с.

. Постановление Правительства РФ «О порядке утверждения нормативов допустимого воздействия на водные объекты» [Нормативно правовой акт] от 30. 12. 2006. №881, - 45 с.

. Постановление Правительства РФ №469 [Нормативно правовой акт] от 23. 07. 2007. - 88 с.

. Панов В.Д., Ткаченко Ю.Ю. Река Кубань: Гидрография и режим стока [Текст]. Спб.: «Гидрометиздат». - 2005. - 499 с.

. Санитарные правила и нормы СанПиН 2.1.5.980-00 2.1.5. Водо-отведение населенных мест, санитарная охрана водных объектов. [Нормативно правовой акт] Федеральный центр госсанэпиднадзора Минздрава России. - 2000. - 89 с.

. Сборник методик и инструктивных материалов по определению вредных веществ для контроля источников загрязнения окружающей среды: // Под редакцией Л.П. Ярмака [Текст]. Краснодар: «Северный Кавказ». Ч. 1. - 1993. - 224 с.

. СанПиН 2.2.1./2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов» Новая редакция» утверждены и введены в действие постановлением Главного государственного санитарного врача Российской Федерации. [Нормативно правовой акт] от 10 апреля 2008 г. №25, опубликованы в Российской газете 16. 05. 2008. - 42 с.

. Ташкинов A.C. Адсорбционная очистка сточных вод. Каталог научно-технических разработок [Текст]. Кемерово: Кузбасс, гос. техн. ун-т. - 2000. - 122 с.

. Федеральный закон Российской Федерации №7-ФЗ «Об охране окружающей среды» [Нормативно правовой акт]. от 10.01.02. - 623 с.

. Яковлев С.В., Карелин Я.А., Жуков А.И., Колобанов С.К. Кана-лизация Учебник для вузов. Изд. 5-е, перераб. и доп. [Текст]. - М.: Стройиздат. - 1975, - 632 с.

. Храмцев В.В. Солодовников В.П. Гидрологическая характеристика реки Кубань в створе водопользования ООО «Водоканал» г. Кропоткин проведенная ООО проектно-изыскательским институтом «КУБАНЬВОДПРОЕКТ» [Текст]. - 2013. - 137 с.
