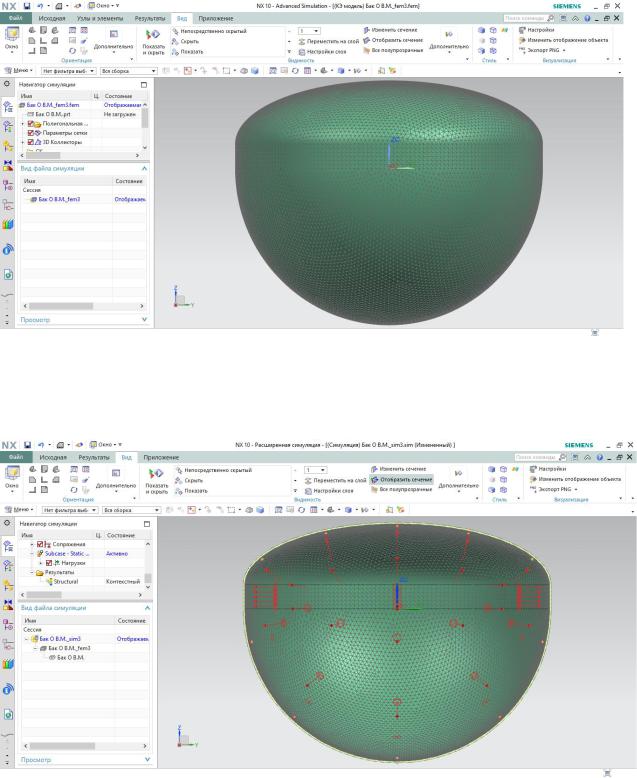

Рис.8. Наложение сетки на бак для расчета на прочность.
Рис. 9. Нагруженный бак в разрезе.
11

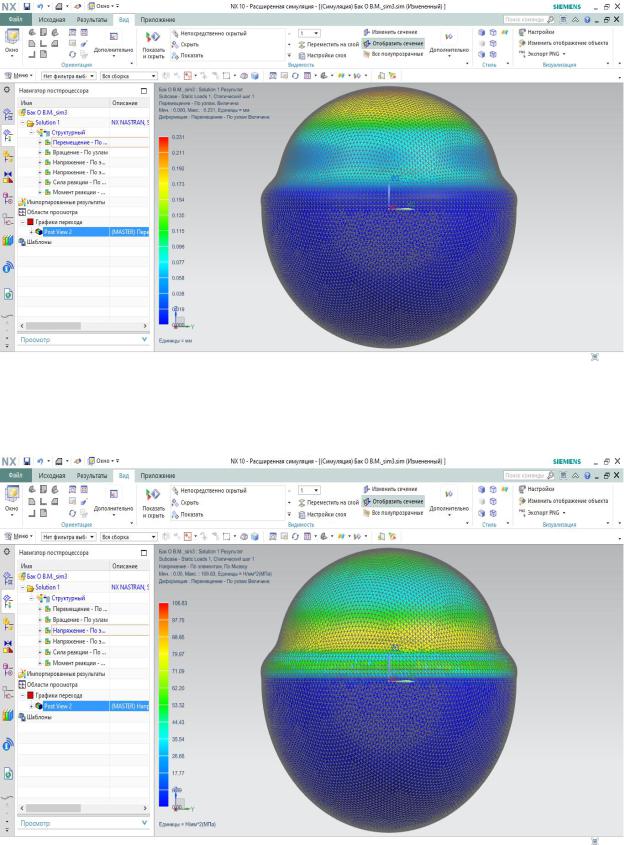

Рис. 10. Деформация бака. Перемещение бака по узлам.
12

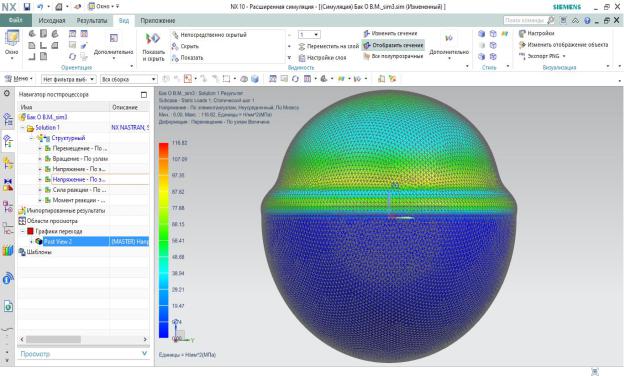

Рис 11. Проверка бака на прочность из лабораторной работы № 5 методом КЭ:
напряжение бака по элементам; напряжение бака по элементам/узлам
Вывод: Наиболее максимальные напряжения, как методом обычного расчета на прочность, так и методом конечных элементов (МКЭ) находятся в эллиптической части циллиндрического бака.
13
