Курсовая работа (т): Программы автоматизированной диагностики ЭВМ

Встроенная микродиагностика обычно применяется в персональных компьютерах.

Для серверов при большом объеме микродиагностики применяется загружаемая микродиагностика. Существует несколько вариантов загрузки и выполнения загружаемой микродиагностики:

)        внешний носитель данных - регистр микрокоманд;

2)      внешний носитель данных - оперативная память - регистр микрокоманд;

)        внешний носитель данных - загружаемая управляющая память микрокоманд - регистр микрокоманд.

В качестве устройства ввода при микродиагностике чаще всего используются CD-R, CD-RW, DVD-R, DVD-RW, USB-устройства и пр.

Для серверов с хранением микродиагностики на внешних носителях данных для опроса состояния и его сравнения с эталоном обычно используется дополнительная аппаратура. В последнее время эти функции все больше передаются так называемым сервисным процессорам, предоставляющим универсальные возможности по управлению пультовыми накопителями, опросу состояния ЭВМ, сравнению результатов с эталонными и индикации списка возможных неисправностей. При микродиагностировании с использованием дополнительной аппаратуры средства тестового диагностирования выполняют специальные диагностические операции, такие как запуск микрокоманд, опрос состояния, сравнение с эталоном и сообщение о неисправности.

Процедура выполнения микродиагностики обычно такова:

·        средства тестового диагностирования загружают в ЭВМ микрокоманды и дают приказ на их выполнение;

·        ЭВМ отрабатывает микрокоманды, после чего средства тестового диагностирования производят опрос состояния, сравнение с эталоном и выдают сообщение о неисправности.

Обычно при микродиагностике тестовые наборы являются частью микрокоманды {поле констант}. Глубина поиска дефекта при микродиагностике зависит от количества схем, для которых предусмотрена возможность непосредственного опроса состояния. В связи с этим в современных ЭВМ имеется возможность непосредственного опроса состояния практически всех триггеров и регистров ЭВМ.

Глава 4. Практический раздел

4.1 Основные возможности программы AIDA64

- это программа для диагностики и тестирования аппаратных средств компьютера и проведения сетевого аудита и настройки компьютера на оптимальную работу.

Старое название программы AIDA64 - EVEREST. Новая программа унаследовала все функции и интерфейс предыдущей.предоставляет сведения обо всем аппаратном и программном обеспечении, осуществляет тесты различных модулей ПК, сохраняет отчеты и т.д. Тестирование CPU, FPU и Memory BenchMark позволяет найти наиболее эффективное решение для работы системы, а также - сравнить текущее состояние системы с предыдущими вариантами или с другими системами. Выгодное отличие программы AIDA64 Extreme Edition от других аналогичных продуктов - предоставление полной информации относительно установленного программного обеспечения, оперативной системы и степени безопасности и полная диагностика системы, способная собрать более 100 страниц информации о системе.

Основные возможности программы AIDA64:

Информация об аппаратном обеспечении:

·        Полная информация о составляющих компьютеров: материнских платах, процессорах, видео - и сетевых адаптерах, дисководах и устройствах ввода, мультимедиа, а также портах, внешних подключённых устройствах и управлении питанием.

Информация о программном обеспечении:

·        Детальная информация о сетевых подключениях и ресурсах, пользователях, группах, почтовых учётных записях, установках сети, программном обеспечении и операционной системе в целом.

Безопасность:

·        Предотвращение выполнения данных (например, вредоносного кода) с помощью функции DEP (Data Execution Prevention), специальные приложения для создания файрвола, антишпионов, антитроянов и антивирусов.

Диагностика:

·        Интерфейс оснащён встроенной панелью AIDA64 CPUID, на которой компактно отображается информация о процессоре, материнской плате, оперативной памяти и архитектуре компьютера.

·        Также предоставляются данные о возможностях "разгона" системы, динамические обновления и поддержка технологий Enhanced Intel SpeedStep и AMD Cool*n*Quiet.

·        Диагностика программного обеспечения позволяет отслеживать температуру процессоров, состояние вентилятора и относительный износ диска.

·        Отслеживание проблем совместимости

Отчёты:

·        Поддерживается 7 различных форматов отчёта, с возможностью распечатки и отправки по электронной почте.

·        Вариант AIDA64 Business Edition предоставляет максимум возможностей для сетевого аудита и удаленного мониторинга (соединение с удаленными компьютерами и их мониторинг; более полные отчеты, их конвертация и взаимодействие с базами данных).

·        В отличие от него вариант AIDA64 Extreme Edition не поддерживает сетевой аудит и удаленный мониторинг, однако имеет больше возможностей по диагностике и локальному мониторингу, в том числе эта версия более полезна для оверклокеров.

4.2 Тестирование ПК с помощью AIDA64

Чтобы определить производительность персонального компьютера в целом и возможности его компонентов и комплектующих по отдельности, были разработаны ряд тестов.

Для того чтобы провести тестирование ПК, необходимо зайти в меню "Сервис" (рис.9). В данном меню будут доступны несколько различных тестов, среди них:

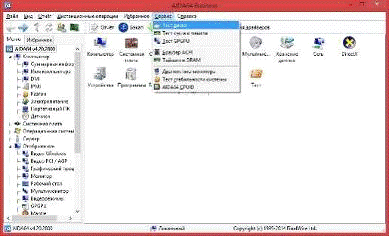

Рис.9 Меню - Сервис

Тест стабильности системы (рис.10). При этом виде проверки процессор получает максимальную нагрузку, а программа в это время отслеживает его температуру, а также степень нагрева жесткого диска и материнской платы.

Необходимость проведения этого теста есть в случае, если:

·        были заменены какие-либо компоненты системы на их более современные аналоги (видеокарта, процессор и т.д.)

·        если система начала выдавать ошибки, например, стала "зависать"

·        для профилактики, чтобы убедиться, что нет перегрева.

Для объективных результатов компьютер должен поработать в тестовом режиме порядка 30 минут. В течение этого времени температура процессора не должна превышать 65 градусов, материнской платы - 55 градусов, жесткого диска - 45 градусов. Если максимальный температурный порог не превышен, значит с компьютером все в порядке.

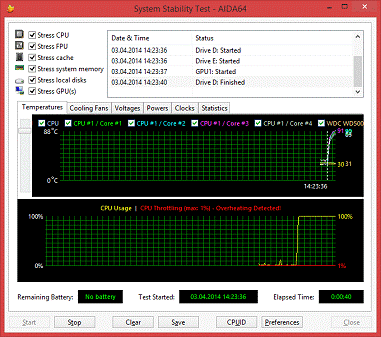

Рис.10 Тест стабильности системы - System Stability Test

Диагностика монитора (рис.11). Данный тест занимает несколько минут. С его помощью можно проверить большое количество параметров монитора, включая дефект матрицы, особенности цветопередачи, калибровку и др.

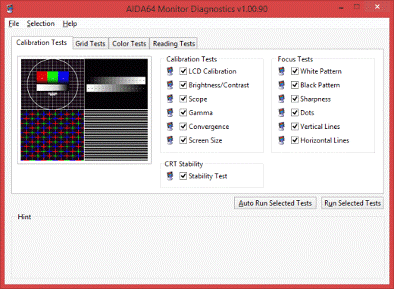

Рис.11 Окно диагностики монитора - AIDA64 Monitor Diagnostics

Тест кэша и памяти (рис.12). Для того чтобы проверить параметры памяти компьютера, нужно провести Тест кэша и памяти. По итогам этой диагностики, можно ознакомимся с такими характеристиками, как скорость чтения (read), скорость записи (write), скорость копирования (copy) и задержки (Latency). В этом же окне можно увидеть краткую характеристику компьютера: тип процессора, его частоту, частоту системной шины, множитель CPU, частоту и тип памяти.

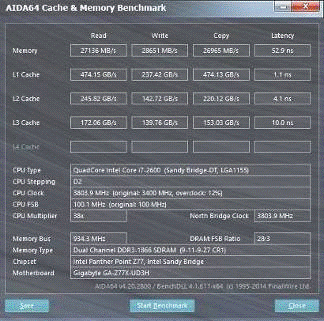

Рис.12 Окно тестирования кэша и памяти - AIDA64 Cache & Memory

Тест GPGPU (рис.13). Для проверки параметров видеокарты, необходимо провести тест GPGPU. Данный тест проводится от 3 до 5 минут. По окончанию тестирования, можно ознакомится с несколькими характеристиками видеокарты, например, такие как: название видеочипа, частоту, количество ядер, версию драйвера, чтение, запись, копирование, а так же общую производительность.

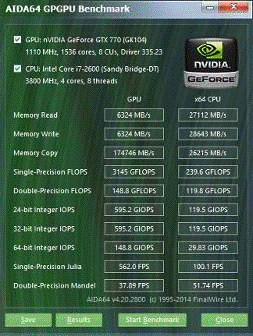

Рис.13 Окно тестирования видеокарты - AIDA64 GPGPU

Тест диска (рис.14). Данный тест, служит для проведения тестирования диска. Всевозможные виды измерения могут использоваться для таких устройств как SCSI и ATA HDDs, RAID, оптические драйверы, ZIP драйверы и флеш-память. Действия тестирования не ограничены, однако производитель предупреждает об опасности потери незащищенных данных при тестировании. Тестирование накопителей проходит долго, от 1 до 2 часов. Время в основном зависит от типа накопителя и его скорости. Например, SSD дисковые накопители, тестируются быстрее, чем обычные HDD. Во время тестирования, можно наблюдать текущую, максимальную и среднюю скорость передачи данных диска. Так же тест позволяет узнать, насколько нагружается процессор при передачи данных.

Рис.14 Окно тестирования дисков - AIDA64 Disk Benchmark

Глава 5. Экономическая часть

5.1 Стоимость диагностических программ

В данной таблице приведены цены на покупку диагностического ПО для домашнего использования.

В данной таблице указаны цены на проведение диагностики компьютера.

Заключение

В своей курсовой работе, я рассмотрел несколько самых востребованных программ для диагностирования компьютера.

Работая с компьютером, необходимо уметь получать как можно более подробную информацию о состоянии системы. Для этого существует множество способов и необходимо хорошо понимать каким из них лучше всего воспользоваться.

Программы для диагностики компьютера позволяют проверить конфигурацию компьютера (количество памяти, её использование, типы дисков и т.д.), а также проверить работоспособность устройств компьютера (прежде всего жестких дисков). Они позволяют выявить "намечающиеся” дефекты дисков (возникающие из-за износа магнитной поверхности диска) и предотвратить потерю данных, хранящихся на диске.

Список используемой литературы

1.       Логинов М.Д. "Техническое обслуживание СВТ", БИНОМ. Лаборатория знаний, 2010. - 319 с.: ил.

2.      Модернизация и ремонт ПК. 19-е издание (Скотт Мюллер)

.        Романов В.П. "ТО СВТ", учебно-методическое пособие, Новокузнецк, 2008.

.        https: // ru. wikipedia.org/wiki/

.        http://www.aida64.ru

.        http://biblprog.org.ua/ru/diagnostic/

.        http://programy.com.ua/ru/diagnostic/ [дистрибутивы программ]

.        http://www.softportal.com/dlcategory-780.html [дистрибутивы программ]

.        http://pointer. laser-squad.com/isr/books/tehobsl/vvedenie.html

.        http://lib. qrz.ru/node/14817
