Материал: Проектирование электролебедки по заданной схеме

М_б = N_б / π·n_б

N_б = S_max·υ

N_б = 1,6·0,53 = 7,73 кВт

М_б = 7,73·1000 / 3,14·(32,6 / 60) = 4537,7 Н·м

Исходя из полученных значений крутящих моментов, выбраны следующие муфты.

На рисунке 3.10 и в таблице 3.5 представлены размеры первой втулочно-пальцевой муфты с тормозным шкивом.

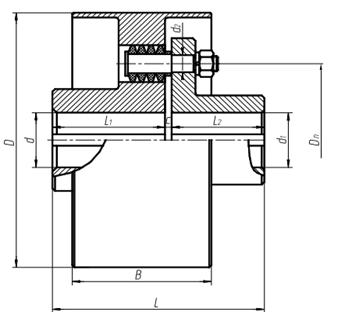

Рисунок 3.10 Габаритные размеры втулочно-пальцевая муфта

Таблица 3.5. Габаритные размеры втулочно-пальцевой муфты

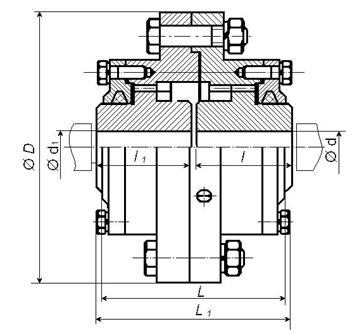

Рисунок 3.11 Зубчатая муфта

Таблица 3.6. Габаритные размеры зубчатой муфты

На рисунке 3.11 и в таблице 3.6 представлены размеры второй зубчатой муфты [20].

3.4 Выбор тормоза

Тормоз предназначен для предотвращения сматывания каната барабана при неработающем электродвигателе лебедки.

Выбор тормоза осуществляется по значению тормозного момента:

М_т = k·М_с^т,

где k - коэффициент запаса (при среднем режиме работы k = 2);

М_с^т - момент статических сопротивлений при торможении, Н·м.

М_с^т = S_max·D_б·η_м / 2 I_р,

где I_р - момент инерции ротора электродвигателя.

М_с^т = 4,1·0,220·0,88 / 2 65,25 = 26,31 Н·м

М_т = 2·26,31 = 52,64 Н·м

Выбран тормоз ТКГ-160 с тормозным моментом не менее 100 Н·м.

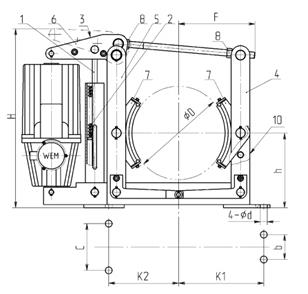

Рисунок 3.12 Размеры тормоза типа ТКГ-160

Таблица 3.7. Габаритные размеры тормоза колодочного типа ТКГ-160

На рисунке 3.12 и в таблице 3.7 представлены размеры тормоза колодочного типа ТКГ-160 [21].

Заключение

При работе над курсовой работой были закреплены знания методик расчетов типовых механизмов транспортирующих машин, получены навыки принятия решений при выборе и компоновке деталей данных механизмов.

По утвержденным методикам с учетом действующих стандартов и нормативов был произведен расчет электролебедки по заданной схеме:

расчет основных параметров лебедки (выбор поспаста, выбор каната, расчет геометрических размеров блока и барабана);

расчет привода (выбор двигателя, выбор редуктора, расчет муфт и тормоза).

Полученная конструкция электролебедки в полной мере отвечает современным требованиям, предъявляемым к механизмам данного типа.

электролебедка редуктор муфта привод

Список литературы

1. Фиделев А. С. Подъемно-транспортные машины: Учебник для студентов инженерно-строительных институтов и факультетов по специальности «Производство строительных изделий и конструкций». - Киев: Вища школа, 1975. - 220 с.

. Грузоподъемные машины: Учебник для вузов по специальности «Подъемно-транспортные машины и оборудование» [Текст]: 2-е изд., перераб. и доп. / Александров М.П., Колобов Л.Н., Лобов Н.А., Никольская Т.А., Полковников В.С. - М.: Машиностроение, 1986. -400 с, ил.

. Савин Л. А. Рабочая программа по дисциплине «Детали машин и основы конструирования» для специальности 220401 - Мехатроника. - Орел: ФГОУ ВПО «Государственныйуниверситет - УНПК», 2011.-16 с.

. Курсовое проектирование по деталям машин и подъемно-транспортным машинам: Методические указания и задания к проектам и работам для студентов-заочников технических специальностей высших учебных заведений / П.Г. Гузенков, А. Г. Гришанов, В. П. Гузенков. - М.: Высш. шк., 1990. - 111 с.: ил.

. Н. П. Журавлев, О. Б. Маликов Транспортно-грузовые системы: Учебник для студентов вузов железнодорожного транспорта по специальности 240100 «Организация перевозок и управление на транспорте (железнодорожный транспорт)». - М.: УМНЦ, 2005 - 629 с.

. Сайт компании ООО Электрокрансервис / Полиспасты монтажные ОБМ 0,5. Режим доступа: http://www.1eks.ru/cm_catalogue/200200001/

7. Сайт компании ООО LiftCenter / Каталог / Типы и устройства лебедок. - Режим доступа: http://www.liftcenter.ru/winch_classes.html

. Гужавин А. Я. Проектирование лебедки механизма подъема. Методические указания к выполнению курсового проекта по дисциплине «Механическое оборудование заводов стройиндустрии» для студентов направления - «Строительство», с ориентацией на специальность «ПСМ». Часть 1. - Нижний Новгород: ННГАСУ, 2000. - 30 с.

. Строй-Техника.ру / Строительные машины и оборудование // Блоки и барабаны лебедок: Справочник. - Режим доступа: http://stroy-technics.ru/article/bloki-i-barabany-lebedok

. Додонов Б.П., Лифанов В.А. Грузоподъемные и транспортные устройства: Учебник для средних и специальных учебных заведений. - 2-е изд. перераб. и доп. - М.: Машиностроение, 1990. - 248 с.: ил.

. Расчет и выбор параметров лебедки: методические указания / Ф.Ф. Кириллов, А.Н. Щипунов, Н.В. Гончаров. - Томск: Изд-во Томского государственного университета, 2007. - 14 с.

. Березовский Н. И. Горнотранспортные машины и подъемные механизмы: учебно-методическое пособие для выполнения лабораторных работ для студентов специальностей 1-36 10 01 «Технология и оборудование торфяного производства»: в 2-х частях / Н. И. Березовский, Г. И. Лютко, С. Г. Оника. - Минск: БНТУ, 2012. - Ч. 1. - 42 с.

. Курсовое проектирование грузоподъемных машин. Руденко Н.Ф., Александров М.П., Лысяков А.Г. Изд. 3-е, переработанное и дополненное. М.: Машиностроение, 1971 - 464 с.

. Белов М. П., Новиков В. А., Рассудов Л. Н. Автоматизированный электропривод типовых производственных механизмов и технологических комплексов. - 3-е изд., испр. - М.: Издательский центр «Академия», 2007. - 575 с. - (Высшие профессиональное образование)

. Сибэлектромотор / Электродвигатель МТН 311-6 / Руководство по эксплуатации электродвигателя MTH 311-6. - Режим доступа: http://sibelektromotor.com.ua/elektrodvigatel-mth-311-6/rukovodstvo-po-ekspluatacii/

. Краузе Г.Н., Кутилин Н.Д., Сыцко С.А. Редукторы. Справочное пособие. - 2-е издание. М.: Машиностроение, 1972. - 143 с.

17. Сайт компании ООО «Челябинский Завод Редуктор» / Каталог // Цилиндрические редукторы <http://74red.ru/catalog?cid=1> /// Редукторы цилиндрические двухступенчатые <C:\Users\ната\AppData\Local\Temp\Rar$DI79.280\ Редукторы цилиндрические двухступенчатые>. - Режим работы: http://74red.ru/catalog?item=21

. Гулиа Н. В., Клоков В. Г., Юрков С. А. Детали машин. - М.: Издательский центр «Академия», 2004. - 417 с.

. Мачульский И. И., Киреев В. С. Подъемно-транспортные и погрузочно-разгрузочные машины на железнодорожном транспорте: Учебник для вузов - М. Транспорт. 1989. - 319 с.

. Анурьев В. И. <https://ru.wikipedia.org/w/index.php?title=%D0%90%D0%BD%D1%83%D1%80%D1%8C%D0%B5%D0%B2,_%D0%92%D0%B0%D1%81%D0%B8%D0%BB%D0%B8%D0%B9_%D0%98%D0%B2%D0%B0%D0%BD%D0%BE%D0%B2%D0%B8%D1%87&action=edit&redlink=1> Справочник конструктора-машиностроителя: В 3 т. / Под ред. И. Н. Жестковой. - 8-е изд., перераб. и доп.. - М.: Машиностроение, 2001. - Т. 2. - 912 с.

. Тормоза колодочные типа ТКГ: паспорт. - Режим доступа: http://www.wem-russia.ru/files/tkg.pdf
