Материал: Проектирование блочной виброплощадки с вертикально направленными гармоническими колебаниями
В качестве устройства
для крепления формы обычно используются электромагниты, устанавливаемые на
каждом виброблоке. Усилие одного электромагнита определяется:
Используем серийно выпускаемый магнит с усилием крепления
Fк1 = 60 кН.

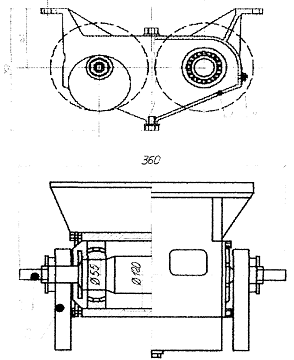

Виброгенератор
1 - корпус; 2 -
дебаланс; 3 - вал; 4 - подшипник; 5 - дополнительный съемный груз; 6 - болт; 7
- выступ кольцевой; 8 - шайба; 9 - пробка.

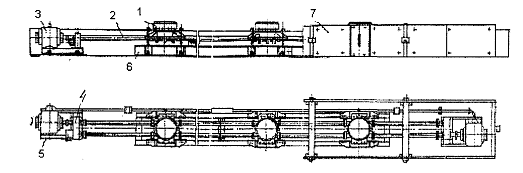

Блочная виброплощадка
1 - виброблок; 2 - карданный
вал; 3 - электродвигатель; 4 - синхронизатор; 5 - рамка; 6 - опорная рама; 7 -
кожух
8. Техника безопасности
и охрана труда
Заводы сборного железобетона относятся к числу предприятий, на которых санитарно-гигиенические нормы и техника безопасности должны широко соблюдаться.
Хорошие санитарно-гигиенические условия труда и техника безопасности позволяют повысить производительность труда и сохраняют здоровье рабочих и служащих предприятий.
Вопросы обеспечения нормальных гигиенических и санитарных норм, а так же техника безопасности закладываются при проектировании завода. В цехах, где используются виброплощадки, должны быть приняты меры по снижению шума, т.к. это оказывает отрицательное воздействие на здоровье человека.
При работе вибрационных машин шум характеризуется уровнем шумового давления в децибелах, а вибрация виброскоростью. Звуковое давление измеряется шумомером на расстоянии 1 метра от источника шума и 1,5 метра от пола:
Виброскорость
определяется по формуле:
;
Допустимый уровень шумового давления в производственных помещениях приведен в
таблице 1, а допустимые виброскорости в таблице 2.
Уровень шума и вибрации на рабочих местах не должен превышать допустимые пределы, в противном случае необходимо установить звуковую и вибрационную изоляцию.
Виброплощадки устанавливают на массивные фундаменты, изолированные от пола упругими прокладками или резиновыми изоляторами. Формы обязательно крепятся к виброплощадкам акустическими кожухами.
Своевременный профилактический осмотр, ремонт и наладка виброоборудования избавляет от возможности аварийной ситуации. Рабочие
должны использовать
обувь на резиновой подошве из губчатой резины, противошумные наушники, рукавицы
с прокладкой из пенопласта.
Таблица 1
Место нахождения рабочих
Уровень шумового давления (ДБ), при частоте активных полос, Гц
125
250
500
1000
2000
4000
В производственных помещениях и на открытых виброплощадках
96
91
88
85
83
81
В помещении кабин пультов и управления
74
68
63
60
58
55
Таблица 2
Частота, Гц
Виброскорость, м/с
При местной вибрации на поверхности конт.
При общей вибрации свободных мест
11-22
5
0,35
22-45
3,5
0,35
45-90
2,5
0,35
90-180
1,8
0,27
180-335
1,2
0,22
Библиографический список
1. Федоров Г.д., Иванов А.Н., Савченко А.Г. Механическое
оборудование предприятий вяжущих веществ и изделий из них. - Курсовое
проектирование. Харьков: Высшая школа, 1986. 200 с.
. Анурьев В.И. Справочник конструктора-машиностроителя: в 3 т. 5-е
изд., перераб. и доп. М: Машиностроение, 1978. Т.2. 559 с. . Вибрационные машины в строительстве строительных материалов:
Справочник/ Под ред. В.А. Баумана. М: Машиностроение, 1976. 548 с.
. Журавлев М.Н., Фоломеев А.А. Механическое оборудование
предприятий вяжущих материалов и изделий на базе их. М: Высшая школа, 1983. 232
с.
. Силенок С.Г. и др. Механическое оборудование предприятий
строительных материалов, изделий и конструкций. М: Машино строение, 1990. 416
с.
. Борщевский А.А., Ильин А.С. Механическое оборудование для
производства строительных материалов и изделий. М: Высшая школа, 1987. 368 с.
. Оборудование для формование бетонных, железобетонных конструкций
и изделий / Виброплощадки/: Методические указания к курсовому и дипломному
проектированию по дисциплине «Механическое оборудование предприятий
строительной индустрии» /Иванов. гос. архитек.-строит. академия; сост. В.И.
Колобердин. Иваново, 1998. 33 с.
