Материал: Принципы модуляции при передаче аналоговых сигналов. Амплитудная, частотная и фазовая модуляции. Их характеристики

ЛЧМ находят применение в радиолокации.

Фазовая модуляция

При фазовой модуляции для представления данных выполняется смещение несущего сигнала.

Самой простой фазовой модуляцией является двухуровневая модуляция (Binary PSK, BPSK), где для представления двух двоичных цифр используются две фазы. Получающийся сигнал имеет следующий вид (для одного периода передачи бита):

В реальности, больше применяют термин фазовая манипуляция, т.к. в основном производят модуляцию дискретных сигналов.

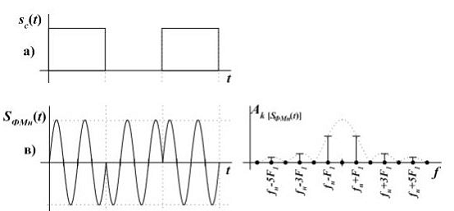

Смысл ФМ таков, что фаза несущей, изменяется скачкообразно, при приходе очередного дискретного сигнала, отличного от предыдущего.

Из спектра можно видеть, почти полное отсутствие несущей, что указывают на высокуюэнергоэффективность.

Недостаток данной модуляции в том, что ошибка в одном символе, может привести к некорректному приему всех последующих.

Дифференциально-фазовая манипуляция

В случае этой модуляции, фаза меняется не при каждом изменении значения модулирующего импульса, а при изменении разности. В данном примере при приходе каждой «1».

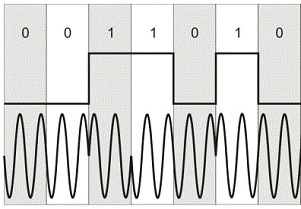

Рис.1.7. Дифференциальная фазовая модуляция (DPSK)

Преимущество этого вида модуляции в том, что в случае возникновения случайной ошибки в одном символе, это не влечет дальнейшую цепочку ошибок.

Альтернативной формой двухуровневой PSK является дифференциальная PSK (DPSK), пример которой приведен на рис. 1.7. В данной системе двоичный 0 представляется сигнальным пакетом, фаза которого совпадает с фазой предыдущего посланного пакета, а двоичная 1 представляется сигнальным пакетом с фазой, противоположной фазе предыдущего пакета. Такая схема называется дифференциальной, поскольку сдвиг фаз выполняется относительно предыдущего переданного бита, а не относительно какого-то эталонного сигнала. При дифференциальном кодировании передаваемая информация представляется не сигнальными посылками, а изменениями между последовательными сигнальными посылками. Схема DPSK делает излишним строгое согласование фазы местного гетеродина приемника и передатчика. До тех пор пока предыдущая полученная фаза точна, точен и фазовый эталон.

Если каждой сигнальной посылкой представить более одного бита, это позволит эффективнее использовать полосу сигнала. Например, в распространенной кодировке, известной как квадратурная фазовая модуляция (Quadrature Phase-ShiftKeying - QPSK), вместо сдвига фазы на , как в кодировке BPSK, используются сдвиги фаз, кратные .

При квадратурной фазовой модуляции:

Таким образом, каждая сигнальная посылка представляет не один бит, а два.

Описанную схему можно расширить: передавать, например, по три бита в каждый момент времени, используя для этого восемь различных углов сдвига фаз. Более того, при каждом угле можно использовать несколько амплитуд. Такая модуляция называетсямногоуровневой фазовой модуляцией (Multiple PSK - MPSK).

Их характеристики

Энергетическая эффективность (потенциальная помехоустойчивость) характеризует достоверность передаваемых данных при воздействии на сигнал аддитивного белого гауссовского шума, при условии, что последовательность символов восстановлена идеальным демодулятором. Определяется минимальным отношением сигнал/шум (Eb/N0), которое необходимо для передачи данных через канал с вероятностью ошибки, не превышающей заданную. Энергетическая эффективность определяет минимальную мощность передатчика, необходимую для приемлемой работы. Характеристикой метода модуляции является кривая энергетической эффективности - зависимость вероятности ошибки идеального демодулятора от отношения сигнал/шум (Eb/N0).

Спектральная эффективность - отношение скорости передачи данных к используемой полосе пропускания радиоканала.: 0,83: 0,46: 1,35

Устойчивость к воздействиям канала передачи характеризует достоверность передаваемых данных при воздействии на сигнал специфичных искажений: замирания вследствие многолучевого распространения, ограничение полосы, сосредоточенные по частоте или времени помехи, эффект Доплера и др.

Требования к линейности усилителей. Для усиления сигналов с некоторыми видами модуляции могут быть использованы нелинейные усилители класса C, что позволяет существенно снизить энергопотребление передатчика, при этом уровень внеполосного излучения не превышает допустимые пределы. Данный фактор особенно важен для систем подвижной связи.

Сложность реализации модемов определяется вычислительным ресурсом, требуемым для реализации алгоритма демодуляции, и требованиями к характеристикам аналоговой части.

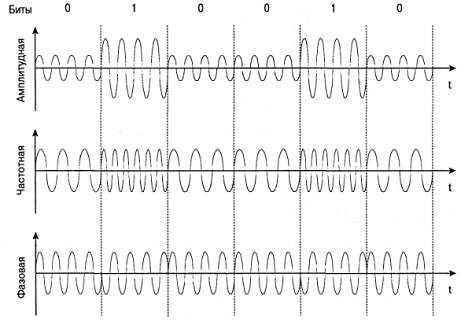

Рис. 1.5. Модуляция цифровых данных аналоговыми сигналами

Во всех перечисленных случаях результирующий сигнал центрирован на несущей частоте.

Заключение

По мере развития техники съема и передачи аналоговых данных выяснилось, что передача их в аналоговой форме не позволяет улучшить качество принятых на другом конце линии данных, если они существенно исказились при передаче. Сам аналоговый сигнал не дает никаких указаний ни о том, что произошло искажение, ни о том, как его исправить, поскольку форма сигнала может быть любой, в том числе и такой, которую зафиксировал приемник. Улучшение же качества линий, особенно территориальных, требует огромных усилий и капиталовложений. Поэтому на смену аналоговой технике записи и передачи звука и изображения пришла цифровая техника. Эта техника использует так называемую дискретную модуляцию исходных непрерывных во времени аналоговых процессов.
