Материал: Основы программирования микроконтроллеров на языке step 7. Слепокуров Ю.С

1 0 0 0 0 1 0 1 0 1 0 1 0 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 1 1 1 x

Рис. 14.4. Циклический сдвиг аккумулятора 1 на один разряд влево через бит CC 1 слова состояния

25. ОПЕРАЦИИ С БЛОКАМИ ДАННЫХ

Команда Открыть блок данных (OPN) используется для открытия блока данных как совместно используемого (глобального) блока данных или как экземплярного блока данных. Одновременно в программе могут быть открыты один глобальный блок данных и один экземплярный блок данных.

Команда Обменять глобальный DB и экземплярный DB (CDB) используется для обмена регистрами блоков данных. Глобальный блок данных становится экземплярным блоком данных и наоборот.

Следующие команды используются для загрузки в аккумулятор 1 длины (в байтах) или номера глобального или экземплярного блока данных:

26. КОМАНДЫ ПЕРЕХОДА

Следующие команды перехода и организации циклического выполнения

120

используются для управления ходом выполнения программы, позволяя ей прерывать линейную процедуру выполнения, чтобы возобновить обработку с другого места. Операндом команды перехода и циклического исполнения является метка.

Метка перехода может служить операндом команды перехода или служить обозначением цели команды перехода. Она состоит не более чем из 4 символов. Первый символ должен быть буквой, а остальные символы могут быть буквами или числами (напр., SEG3). В качестве обозначения цели метка перехода должна, кроме того, завершаться двоеточием. В этом случае за меткой перехода всегда должна следовать команда (напр., SEG3: NOP 0).

121

26.1. КОМАНДЫ БЕЗУСЛОВНОГО ПЕРЕХОДА

Перейти безусловно: JU

Команда Перейти безусловно (JU) прерывает в программе нормальную последовательность логического управления и выполняет переход на метку (операнд команды JU). Метка отмечает точку, с которой программа должна продолжить свою работу. Переход выполняется независимо от каких-либо условий.

Перейти по списку: JL

Команда Перейти по списку (JL) представляет собой распределитель переходов. За ней следует ряд безусловных переходов на метки (см. рис. 16.1). Доступ к списку происходит через аккумулятор 1.

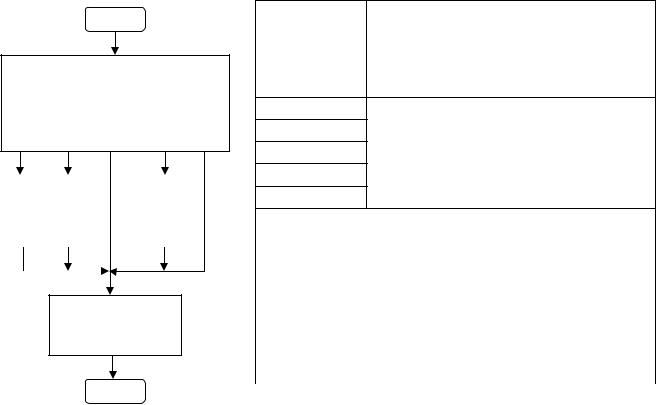

Рис. 16.1. Управление ходом выполнения программы с помощью команды Перейти по списку JL

122

26.2. КОМАНДЫ УСЛОВНОГО ПЕРЕХОДА, ЗАВИСЯЩИЕ ОТ РЕЗУЛЬТАТА ЛОГИЧЕСКОЙ ОПЕРАЦИИ

Следующие команды перехода прерывают последовательность выполнения программы на основе результата логической операции (RLO), образованного предыдущим оператором:

•Перейти, если RLO = 1 (JC);

•Перейти, если RLO = 0 (JCN);

•Перейти, если RLO = 1 с сохранением RLO в BR (JCB): RLO сохраняется

вбите BR слова состояния;

•Перейти, если RLO = 0 с сохранением RLO в BR (JNB): RLO сохраняется

вбите BR слова состояния.

Следующие биты в слове состояния записываются независимо от исполнения перехода:

OR : = 0

STA : = 1

RLO : = 1

FC : = 0

123

26.3. КОМАНДЫ УСЛОВНОГО ПЕРЕХОДА, ЗАВИСЯЩИЕ ОТ БИТОВ BR,

OV ИЛИ OS СЛОВА СОСТОЯНИЯ

Следующие команды перехода прерывают последовательность выполнения вашей программы на основе сигнального состояния бита в слове состояния

•Перейти, если BR = 1 (JBI) или Перейти, если BR = 0 (JNBI);

•Перейти, если OV = 1 ( JO) или Перейти, если OS = 1 (JOS).

Команды JBI и JNBI сбрасывают биты OR и FC слова состояния в 0 и устанавливают бит STA в 1. Команда JOS сбрасывает бит OS в 0.

конец

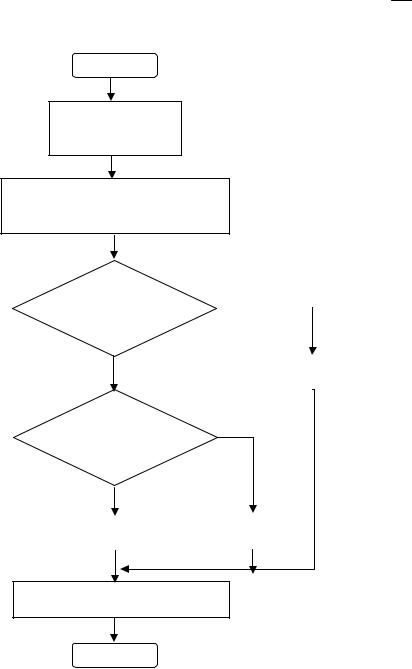

Рис. 16.2. Управление выполнением программы с помощью команды JOS (Перейти, если OS = 1)
