Практическое задание: Моделирование двигателя постоянного тока
Моделирование двигателя постоянного тока
Лабораторная работа №2
Тема:
Моделирование двигателя постоянного тока
Цель работы: Моделирование пуска двигателя
постоянного тока ДП-62 привода тележки слитковоза
Ход работы
моделирование двигатель ток
|
Тип возбуждения: |
Последовательное |
Смешанное |
Независимое |
|||
|
Pн, кВт |
61 |
57 |
56 |
|||
|
Iн, А |
325 |
295 |
290 |
|||
|
nн, рад/с |
480 |
590 |
||||
|
Сопротивление якоря Rя, Ом |
0,0212 |
|||||
|
Количество полюсов: главных добавочных |
4 4 |
|||||
|
Количество витков на полюс |
27 |
5 |
1145 |
|||
|
Сопротивление обмотки возбуждения |
0,0205 |
0,0041 |
42 |
|||
|
Сопротивление параллельной обмотки |
- |
49,2 |
- |
|||
|
Ном. ток возбуждения, А |
- |
3,12 |
3,6 |
1,875 |
||
Таблица 1.Паспортные данные двигателя ДП-62
Смоделируем схему.

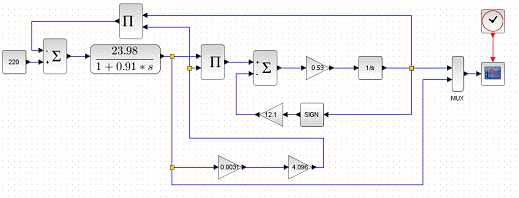

Рис.1.Структурная схема модели
В данной работе присутствуют такие элементы схемы как:
(функция знака
)
Product
При моделировании данной схемы получаем график.

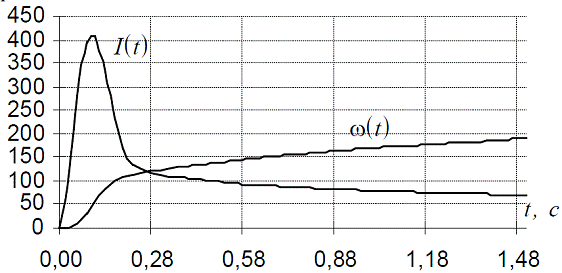

Рис 2. Диаграмма переходных процессов.
Вывод: В ходе выполнения лабораторной работы мы с помощью пакета SciLab смоделировали пуск двигателя постоянного тока ДП-62 привода тележки слитковоза.
