Цель работы:

1. Изучение главных этапов и их характеристик арматурных и опалубочных работ.

2. Изучение основных инструментов и строительных материалов, задействованных в данных работах.

А. Общие сведения

1. До начала производства работ по бетонированию какой либо мостовой или иной конструкции необходимо выполнить предусмотренные проектом подготовительные работы.

2. До начала производства опалубочных и арматурных работ по возведению конструктивных элементов мостов, путепроводов и т.д. следует полностью выполнить геодезические разбивочные работы. Особое внимание проведению геодезических работ следует уделить при устройстве опалубки и установке арматурных каркасов.

3. В зависимости от принятого решения опалубка может устраиваться из досок или инвентарных опалубочных щитов. Поверхность досок или щитов, примыкающая к бетону перед установкой опалубки следует протереть мешковиной, пропитанной солидолом.

4. Монтаж опалубки производят в соответствии с проектом производства работ. Необходимо обеспечить хорошую плотность взаимного примыкания досок и щитов. При обнаружении неплотностей, которые могут привести к утечке цементного раствора при бетонировании, последние следует надежно герметизировать путем проклейки липкой лентой (строительным пластырем) шириной 30-40 мм.

5. После герметизации стыков, формующие поверхности опалубки очищают от мусора, продувают сжатым воздухом; деревянную опалубку вручную протирают мешковиной, пропитанной солидолом или другой консистентной смазкой. Смазку следует наносить предельно тонким слоем, исключающим опасность ее попадания на стержни арматурного каркаса. Запрещается наносить солидол (или другую консистентную смазку) кистью или иным способом.

6. Перед установкой арматурного каркаса очередной участок опалубки должен быть принят по акту.

7. На арматурные стержни, уложенных в опалубку элементов каркаса, устанавливают и закрепляют дистанционные прокладки-«сухари» в количестве 4-5 шт./м , надежно обеспечивающее проектное расположение арматурного каркаса в опалубке и величину защитного слоя бетона. Прочность бетона дистанционных прокладок-«сухарей» должно быть не ниже прочности бетона.

8. Установленная на место арматура со всеми закладными элементами (деталями) должна представлять собой жесткий каркас, который не может быть расстроен при бетонировании.

9. До начала работ по укладке бетонной смеси в ростверки и тело опор должны быть закончены все арматурные работы.

10. После инструментальной проверки положения арматурных каркасов и опалубочных щитов арматурные каркасы и установленную опалубку освидетельствуют и составляют акт на скрытые работы с участием представителей технадзора, Заказчика и авторского контроля.

11. До начала производства бетонных работ к арматурным каркасам следует прикрепить металлические или пластмассовые трубки для замера температур или установить термодатчики.

12. До начала производства бетонных работ лаборанты, мастера и прорабы должны быть обучены или дополнительно проинструктированы по правилам контроля качества работ и правилам техники безопасности. Перед бетонированием последующих блоков(если бетонирование производится в несколько этапов) поверхности рабочих швов между секциями и арматуру необходимо очистить от мусора, наплывов бетона, обработать бучардой и обильно увлажнить.

13. При производстве работ в зимний период времени перед бетонированием следует отогреть до температуры не ниже плюс 5... 10°С основание, опалубку и арматуру.

Б. Арматурные работы

Под арматурными работами подразумевают комплекс мероприятий, состоящих из: изготовления, укладки в форму или установки на место проведения бетонных работ деталей арматуры и изделий. Технология арматурных работ включает в себя три этапа:

• подготовительные мероприятия;

• соединение арматурных элементов — создание сеток, каркасов, прочих изделий;

• монтаж деталей арматуры и готовых изделий на строительной площадке.

При выполнении арматурных работ следует соблюдать технику безопасности. Основных ошибок можно избежать, наняв квалифицированных и ответственных рабочих, правильно подготовив территорию и соблюдая правила и требования взаимодействия с механизмами. Также предотвратить несчастные случаи при выполнении работ поможет технологическая карта на арматурные работы, регламентирующая правила безопасности на площадке.

Требования к арматурной стали

Приобретать арматуру необходимо в соответствии со спецификацией проекта, в которой перечислены марка, диаметры, вес требуемых элементов. Вся продукция должна сопровождаться сертификатами качества.

Предназначенную для работ арматурную сталь проверяют на соответствие следующим требованиям:

• она должна быть свободной от расслоений;

• поверхность арматурных элементов, включая ребра жесткости, не может содержать дефекты в виде раковин, заусенцев, трещин, ржавчина не принадлежит к отбраковочному признаку;

• необходимо полное соответствие формы и размеров сечения проволоки и стержней проектным величинам.

Подготовительный этап арматурных работ при бетонировании

Начальный этап производства арматурных работ состоит из ряда операций, от правильного и тщательного выполнения которых во многом зависят эксплуатационные свойства строящейся конструкции.

До начала заготовки арматурных элементов необходимо определиться с точной длиной, которую должны иметь арматурные стержни. Детально разработанные арматурные чертежи содержат все необходимые сведения о размерах.

Если возникла необходимость замены марки арматурной стали, то необходимо соблюдать следующее правило. Рассчитанная площадь сечения арматуры должна измениться в обратно пропорциональной зависимости изменению расчетного сопротивления фактически применяемой стали от запроектированной.

При замене диаметра сечения стержня с сохранением проектной марки стали суммарная площадь арматурных стержней должна сохраниться прежней.

Подготовительные работы включают следующие важные операции:

• правку арматуры, предназначенную для исправления искривлений стержней;

• очистку арматурных элементов от загрязнений, ржавчины, подготовку поверхности под сварку;

• резку — для получения рассчитанной в проекте длины;

• гибку — для изготовления отгибов стержней, крюков, хомутов и полухомутов и других арматурных элементов.

Подготовительные арматурные работы, производимые на строительной площадке:

1. приемка арматурных элементов;

2. их сортировка;

3. складирование.

В. Опалубочные работы

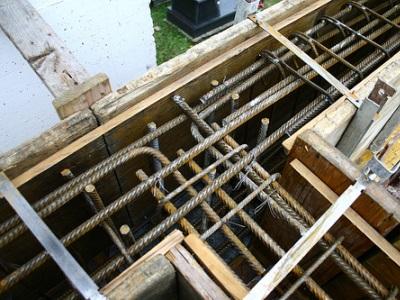

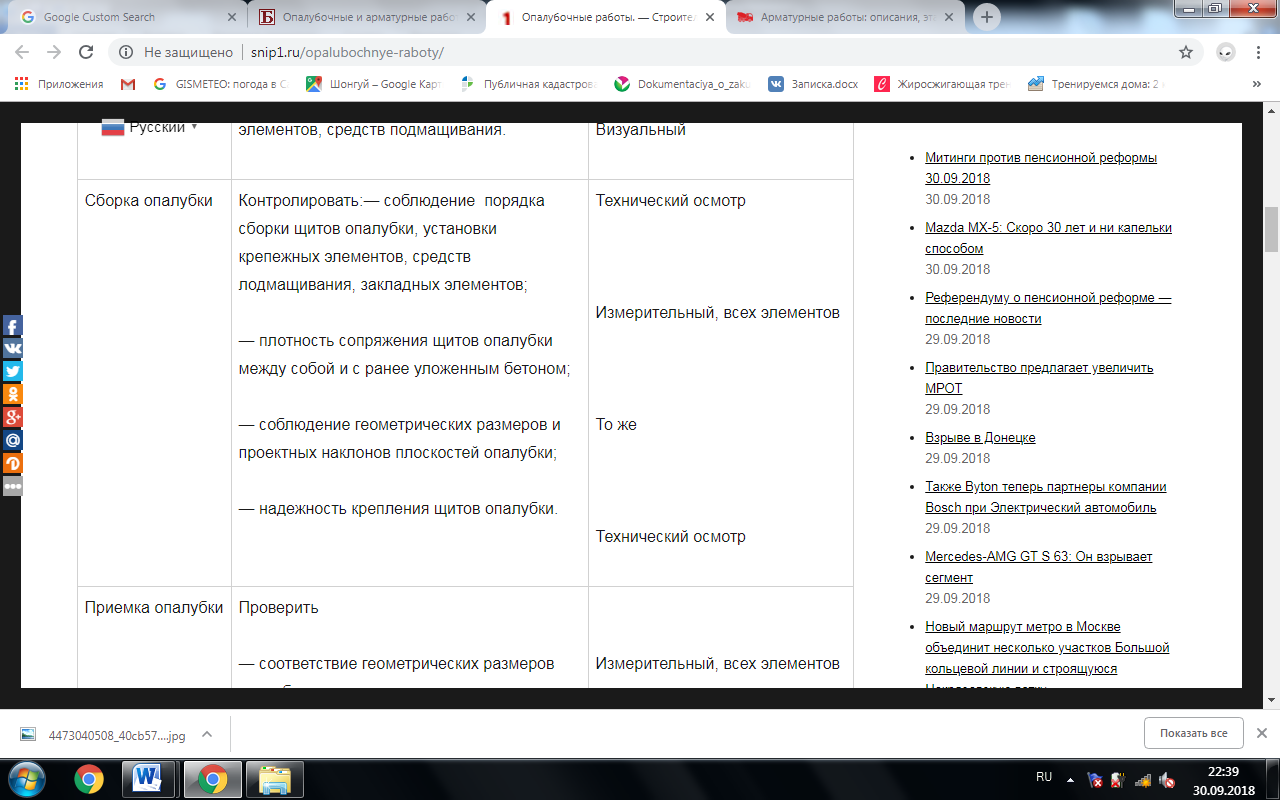

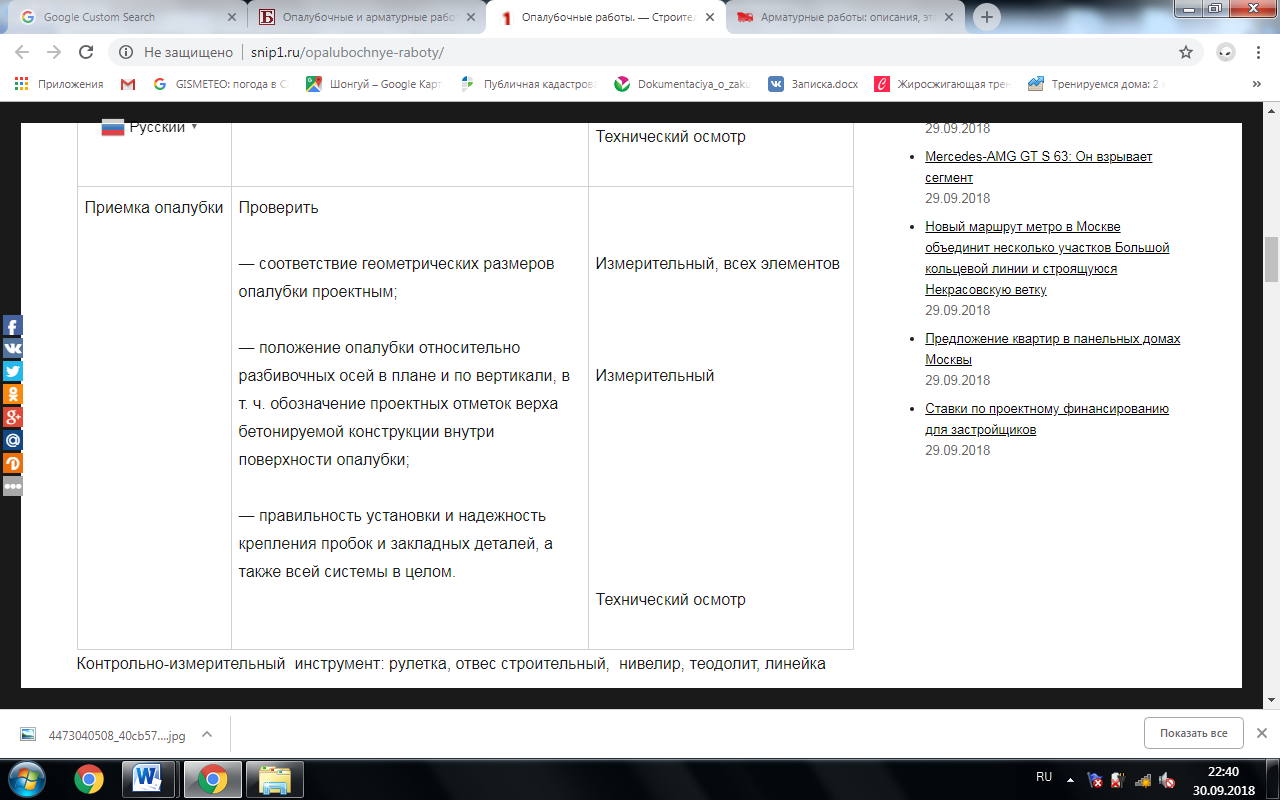

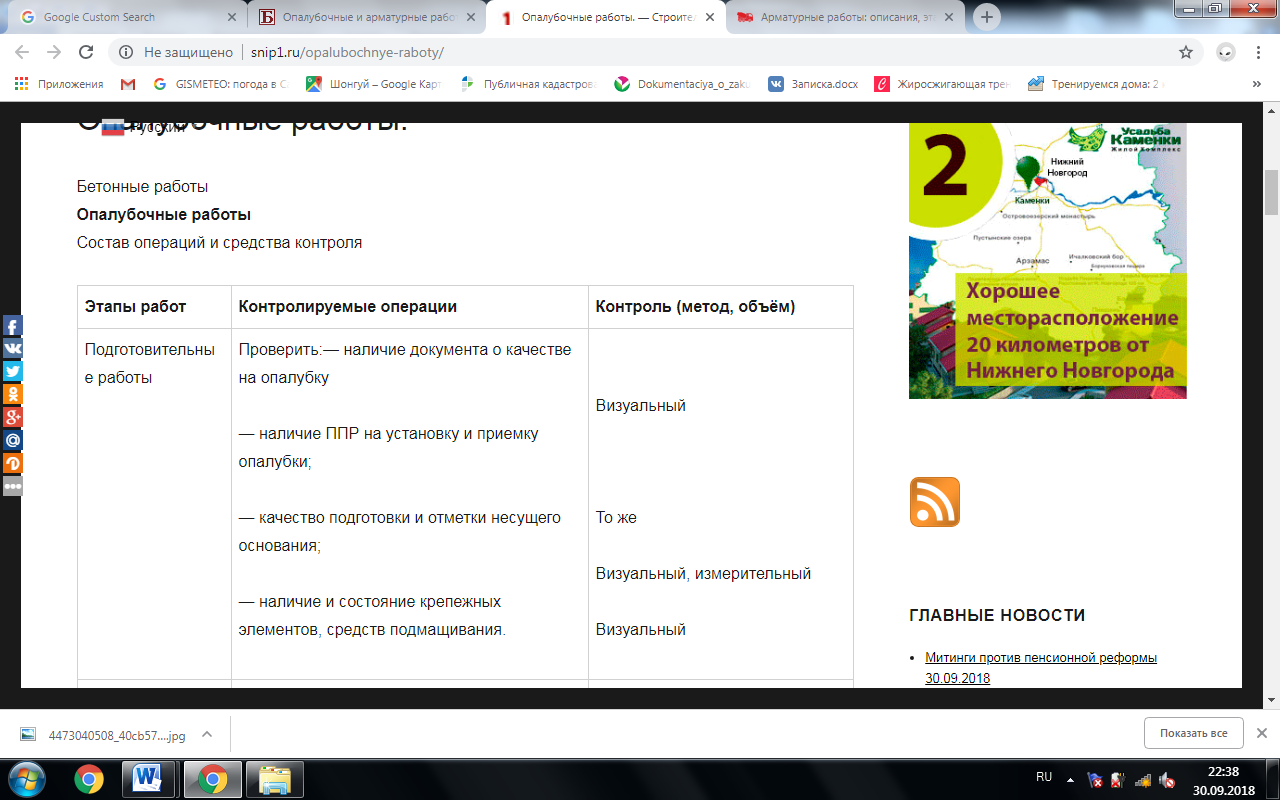

Состав операций и средства контроля

Контрольно-измерительный инструмент: рулетка, отвес строительный, нивелир, теодолит, линейка металлическая.

Операционный контроль осуществляют: мастер (прораб), геодезист— в процессе выполнения работ.

Приемочный контроль осуществляют: работники службы качества, мастер прораб), представители тех.надзора заказчика.

Г. Строительные материалы и инструменты

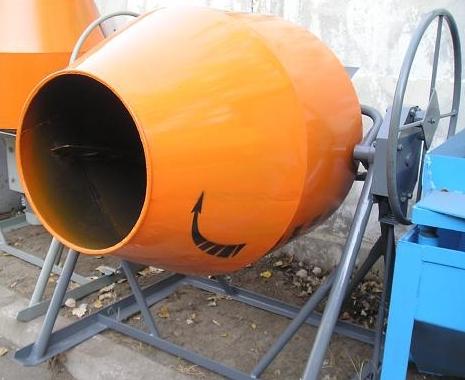

Для работы с бетоном вам понадобятся: бетономешалка, гладилки, кельма, трамбовка, и др.

Для проведения работ потребуются: строительный уровень, рулетка, угольник, мерная рейка из дерева, ерунок, складной метр, нутромер, малка, циркуль, лопата, ведра, бетономешалка, весы, лейка, трамбовка, нивелир, правило, пленка или картон, вибраторы, материалы для изготовления опалубки (дерево, фанера и т.д.), молоток, гвозди, компоненты для создания бетонной смеси (песок, щебень, цемент, вода, краситель и т.д.), арматура, дрель или перфоратор с насадкой “миксер”, пластиковые формы и масляная смазка (при изготовлении плитки из бетона).

Бригаду делят на звенья, они, в свою очередь, выполняют спланированные действия: одни заняты разработкой земли, другие готовят опалубку и т.д. После разработки земли, установки опалубки размечаются температурные швы, производится укладка арматуры, далее проходит заливка бетона.

• В зимнее время при производстве любых бетонных работ предусматривается наличие специальных присадок в бетоне. Они защищают его от промерзания. Также на участке должна быть специальная прогревающая техника: направленный воздухонагреватель либо электрическая станция, прогревающая бетон посредством электродов под напряжением, рефрижератор, пленка, накрывающая фундамент или обтягивающая стены.

• В летний период для придания бетону крепости необходимо наличие большого количества воды.

Использование инструментов для бетонных работ

Инструменты, применяемые для работы с бетоном, зачастую таковы:

Вывод: В ходе лабораторной работы были изучены основные рабочие инструменты при арматурных и опалубочных работах. Были изучены основные этапы рассмотренных работ и их характеристики.
