Материал: ЛАБОРАТОНАЯ РАБОТА № 3Э. Исследование звукоизоляции ограждающих конструкций

(7)

где Ln0 -приведенный уровень ударного звука в помещении под несущей частью перекрытия без пола при работе на нем стандартной ударной машины в дБ;

Ln – приведенный уровень ударного звука в помещении под перекрытием с полом при работе на нем стандартной ударной машины в дБ.

2. Экспериментальная часть

Запуск программы. Для успешного запуска программы необходимо включить компьютер и дождаться до окончания загрузки операционной системы.

Запуск программы осуществляется путем двойного щелчка левой клавишей мыши на исполняемом модуле программы с расширением *.EXE, который можно найти с помощью программы «Проводник» операционной системы.

Второй способ запуска программы – двойной щелчок правой клавишей мыши по ярлыку программы, размещенном на рабочем столе.

Последовательность выполнения программы

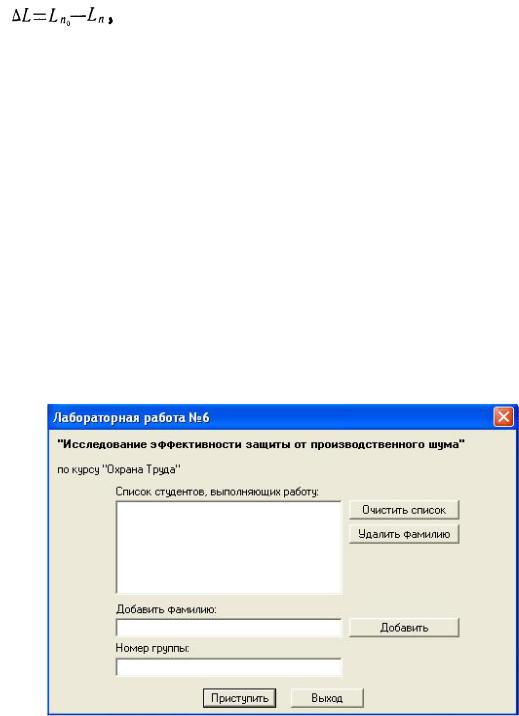

Выполнение программы начинается с заполнения формы авторизации

(см. рис. 2.1)

Рис. 2. 1

Сначала нужно указать номер студенческой группы, затем фамилии студентов. После ввода фамилии и номера группы необходимо кликнуть мышью «приступить». Появится «цель работы». Записать её и нажать «продолжить». Дальше появится задание на выполняемою работу. Внимательно изучить, и нажать «продолжить».

Непосредственное выполнение программы:

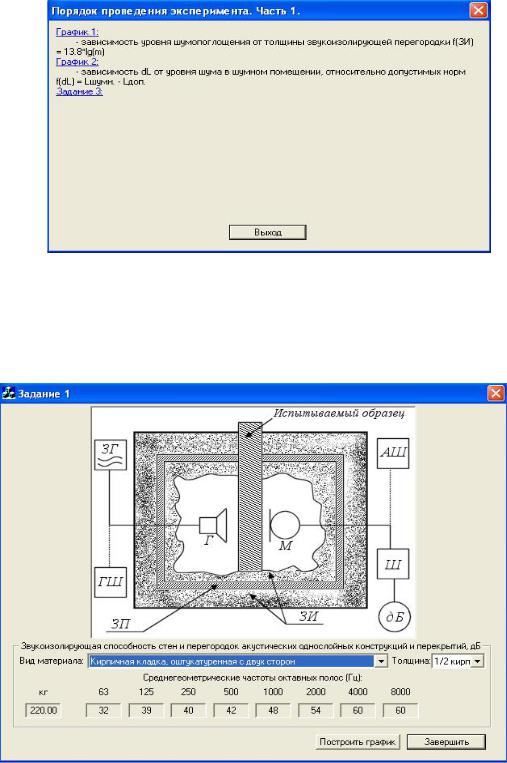

Расчетный модуль представляет собой последовательно вызываемые окна. Для перехода по окнам модуля используются ссылки в окне выбора задания. (см.

рис. 2.2)

38

Рис. 2.2

Для построения графиков зависимостей, необходимо предварительно выбрать типы звукоизолирующих материалов.

1) Построить график зависимости уровня шумопоглащения от толщины звукоизолирующей перегородки. Для этого необходимо подвести указатель мыши на «График 1» и нажать левую кнопку мыши. Появиться окно. (см. рис. 2.3)

Рис. 2.3

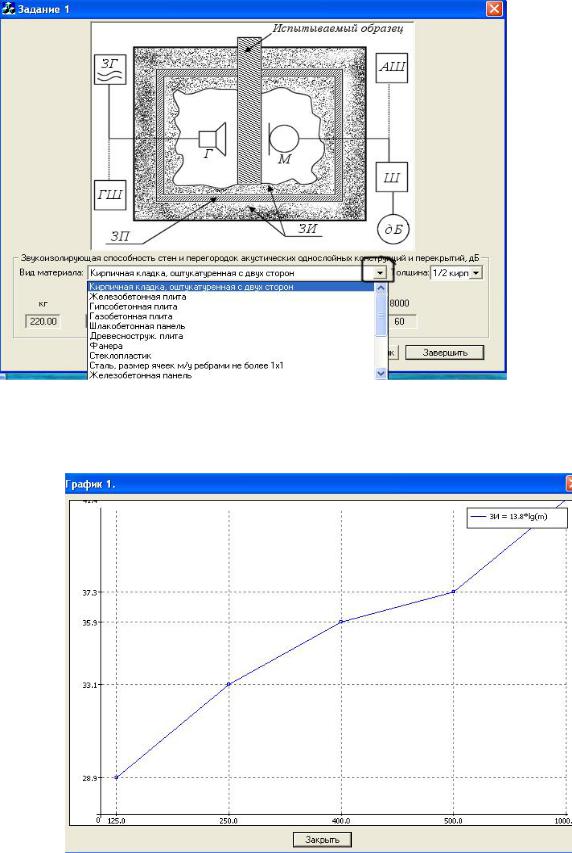

В котором необходимо выбрать «Вид материала» следующим образом: Встать курсором мыши на стрелочку, и нажать левую кнопку мыши, и выбрать вид соответствующего материала. (см рис.2. 4)

39

рис.2. 4

Аналогичным способом выбрать толщину выбранного материала. Для построения графика, после выбранных элементов необходимо нажать «Построить график». После этого всплывёт окно построенного графика. (см. рис. 2.5)

р

Рис. 2. 5

40

рис. 2.6

Для продолжения выполнения работы необходимо нажать «Закрыть». Вы вернётесь

кпредыдущему окну. (см. рис. 2.3) Дольше необходимо нажать «Завершить». Это вернёт вас к первоначальному окну. (см. рис.2. 2)

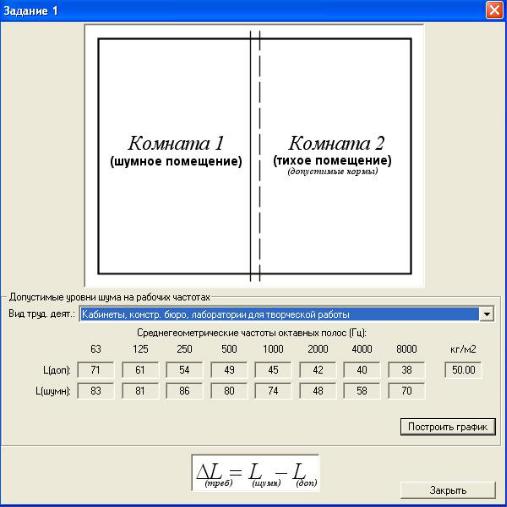

2)Построить график зависимости dl от уровня шума в шумном помещении, относительно допустимых норм. Для этого необходимо подвести указатель мыши на «График 2» и нажать левую кнопку мыши. Появиться окно. (см. рис. 2.6)

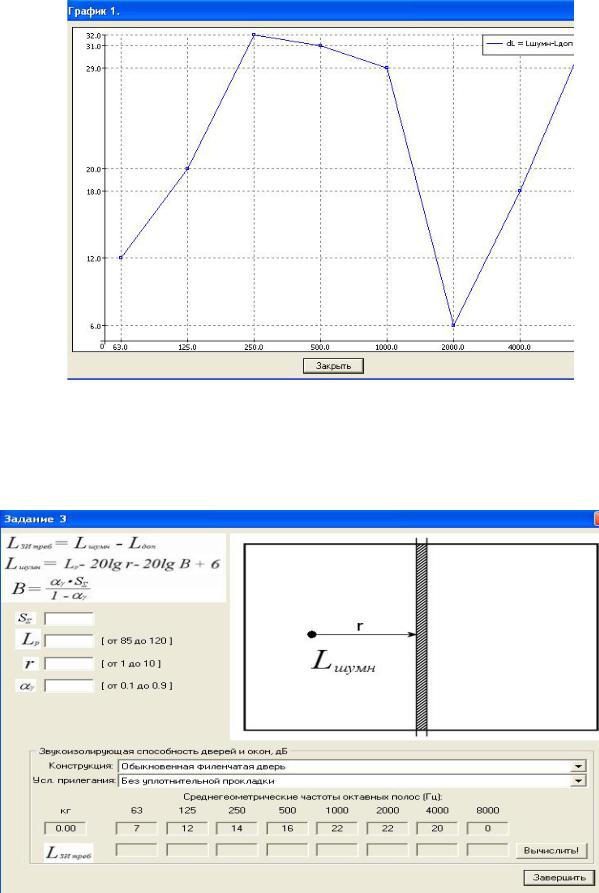

Аналогичным способом, как и на Рис. 4 выбрать «Вид трудовой деятельности». И для построения графика необходимо нажать «Построить график». Всплывёт окно построенного графика. (см. рис. 2.7).

Для продолжения выполнения работы необходимо нажать «Закрыть». Вы вернётесь

кпредыдущему окну. (см. рис.2. 6) Дальше необходимо нажать «Закрыть». Это вернёт вас к первоначальному окну. (см. рис.2. 2)

2)Выполнение «Задания 3». Для этого необходимо подвести указатель мыши на «Задания 3» и нажать левую кнопку мыши. Появиться окно. (см. рис. 2. 8) В котором необходимо ввести площадь ограждающей поверхности Se в пределах (от 11 до 200), уровень звуковой мощности источника Lp в пределах (от 85 до 120), радиус гулкости помещения r в пределах (от 1 до 10) и коэффициент поглощения α в пределах (от 0,1 до 0,9). После чего необходимо выбрать «Конструкцию» и «Условие прилегания» таким же способом как показано на рис.2. 4. После чего необходимо вычислить Lзи треб., для этого необходимо нажать «Вычислить».

41

Рис. 2.7

На этом выполнение лабораторной работы заканчивается.

Закрытие программы осуществляется нажатием правой клавишей мыши по крестику, расположенному в правом верхнем углу программы, либо нажатием сочетания клавиш на клавиатуре ALT+F4, либо нажатием на кнопку «Выход».

рис. 2.8

3. Содержание отчета.

Отчет должен содержать:

42
