Материал: Компоновка рабочего места сверловщика

)  ;

)  ;

)  ;

)  .

В первом случае система пропорций подчинена метрическому ряду, так как высота прямоугольника увеличивается на одну и ту же величину a. Для геометрической пропорции, которую называют "непрерывной", характерно наличие общего члена в формуле, выражающей данную зависимость (а: b = b: с).

Особенности пропорционирования - многих промышленных изделий зависят от того, какими средствами воспользуется проектировщик, чтобы усилить воздействие пропорциональной закономерности, лежащей в основе композиции изделия. Это может быть, например, тоновой контраст или нюанс, определенная светотеневая структура и т.п. Работа над пропорциями в ходе выполнения художественно-конструкторского проекта часто наталкивается на непреодолимые, казалось бы, трудности: ведь техническая структура подчас плохо поддается пропорционированию. Однако если на ранней стадии работы тщательно продумать систему пропорций, компоновка технической структуры в соответствии с нею значительно облегчится.

Пропорционирование в технике нельзя рассматривать лишь как средство "эстетизации" промышленного оборудования. По мнению ряда специалистов, пропорционирование дает и непосредственный инженерный эффект. Пропорционально спроектированный станок обладает лучшими показателями жесткости по сравнению с непропорциональными вариантами, меньшей металлоемкостью. Хорошие пропорции говорят о рациональности кинематической схемы и т.д.

Компоновка пульта управления

Проектирование органов управления начинается с выбора системы управления, которая должна быть надежной в работе, удобной в обслуживании, иметь оптимальное количество органов управления и предотвращать аварии и травмы при перегрузках и ошибочных действиях оператора. Удобство обслуживания обеспечивается за счет минимальных затрат времени на выполнение операций управления, антропометрического соответствия, небольших затрат физических сил, рационального расположения приборов и органов управления, избавляющего оператора от излишнего напряжения памяти и внимания.

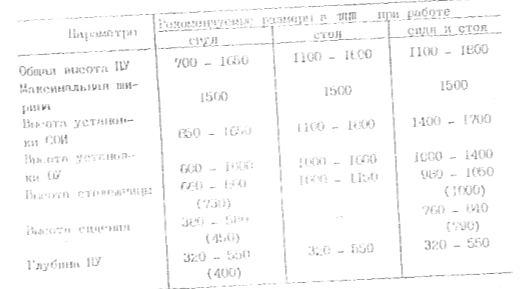

Размеры и форма пульта управления определяются числом на нем расположенных элементов. В табл.2 приведены размерные параметры пульта управления фронтальной формы:

Таблица 2

К органам управления (ОУ) относятся устройства, с помощью которых человек управляет объектами.

Выбор органов управления зависит от следующих факторов:

-       структуры и особенностей деятельности оператора, как при нормальной работе системы, так и при их отказе;

-       антропометрических, психофизиологических характеристик человека;

-       управляющих действий, которые должен производить оператор (включение, переключение, регулировка);

-       рабочего положения тела человека (сидя, стоя);

-       динамических характеристик рабочих движений (усилия, точность, диапазон, траектория и т.д.);

-       информации, на которую должен отвечать человек или которую должен вводить в машину;

-       места расположения ОУ (на панели пульта или вне ее);

-       характеристик рабочей среды (освещенность, вибрация, помехи);

-       наличия или отсутствия спецодежды и средств индивидуальной защиты.

При размещении ОУ на рабочем месте следует учитывать:

-       структуру деятельности человека;

-       требования к частоте и точности движений;

-       требования к величине прилагаемых усилий;

-       положение тела и условия формирования рабочей позы;

-       размеры моторного пространства;

-       опасность неумышленного изменения функционального положения органов управления.

Требования к размещению органов управления касаются их размещения на рабочем месте относительно работающего, группирования и взаимного расположения на панели относительно СОИ или управляемых объектов (рис.8).
