Материал: ГИДРОДИНАМИЧЕСКИЕ МЕТОДЫ ИССЛЕДОВАНИЯ СКВАЖИН НА ПРИОБСКОМ МЕСТОРОЖДЕНИИ

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

4.5 ОЦЕНКА СОСТОЯНИЯ ПРИЗАБОЙНОЙ ЗОНЫ СКВАЖИН ПО ДАННЫМ

ГИДРОДИНАМИЧЕСКИХ ИССЛЕДОВАНИЙ

На ряде разведочных скважин в процессе их испытания производились мероприятия по интенсификации притока: соляно-кислотные обработки, повторные перфорации, многократные свабирования и др. В большинстве случаев проведение мероприятий по интенсификации притока было успешным. Коэффициенты продуктивности увеличивались в 1,5-2 раза. В отдельных случаях только проведение мероприятий позволяло получить приток из пласта. Следует отметить, что в исследованных скважинах, как в разведочных, так и в добывающих независимо от того, проводились ли в них мероприятия по интенсификации притока, имеют место как положительные, так и отрицательные значения скин-фактора. Это объясняется следующим образом. В процессе бурения происходит двоякое воздействие на призабойную зону пласта. С одной стороны происходит её улучшение за счет механического воздействия (разрушения), а с другой - ухудшение за счет проникновения фильтрата бурового раствора, а в высокопроницаемом пористом или трещиноватом пласте и глинистых частиц. Вполне очевидно, что в низкопроницаемых коллекторах преобладает первое воздействие, а в более проницаемых - второе. Это наблюдается и по имеющимся шести разведочным скважинам, исследованным методом восстановления давления.

Таблица 4.5 1

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

Скважины здесь расположены по возрастанию проницаемости. Из таблицы хорошо видно, что именно при очень малых проницаемостях формируется вокруг скважины зона с улучшенными фильтрационными характеристиками. По мере увеличения проницаемости пласта в скважинах, его вскрывающих, наблюдается снижение фильтрационных характеристик призабойной зоны по сравнению с удаленной. Скин-фактор меняет знак с минуса на плюс.

Известным способом оценки состояния призабойной зоны скважин, в том числе и оценка качества вскрытия продуктивного пласта, является определение величины скин-фактора, коэффициента совершенства и приведенного радиуса скважины по данным гидродинамических исследований методом восстановления давления.

Можно предложить способ оценки состояния призабойной зоны, преимущество которого заключается в его наглядности и возможности определять потенциальный коэффициент продуктивности в случае ухудшенной призабойной зоны без проведения дополнительных расчетов. Чтобы использовать этот способ, необходимо иметь результаты исследований скважин, позволяющих независимо друг от друга определить коэффициент продуктивности и гидропроводность пласта. Первый параметр в большей степени зависит от состояния призабойной зоны, второй характеризует удаленную часть пласта, не подверженную воздействию от каких-либо технологических процессов, проводившихся в скважине.

На рис.4.5 1 приведен график, построенный по результатам исследований добывающих скважин и показывающий взаимосвязь фильтрационных характеристик удаленной части пласта и призабойной зоны. График построен в билогарифмических координатах. По оси абсцисс откладываются значения гидропроводности удаленной части пласта, определяемые по кривым восстановления давления. По оси ординат откладываются значения коэффициента продуктивности по тем же скважинам, но определенные по данным других исследований: по КВУ или

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

по индикаторным диаграммам. На величину коэффициента продуктивности кроме гидропроводности пласта значительное влияние оказывает состояние призабойной зоны. Линиями 1 и 2 на рис.4.5 1 ограничена область, в пределах которой скин-фактор равен 0, т.е. параметры призабойной и удаленных зон пласта равны между собой. Линия 1 рассчитана при радиусе контура питания К-к = 50 м, линия 2 - К-к = 500 м.

Скважины, попадающие ниже линии 2, имеют ухудшенную призабойную зону. Именно на этих скважинах необходимо в первую очередь проводить гидроразрыв пласта. Скважины, расположенные выше линии 1 имеют улучшенную призабойную зону. На этом рисунке нанесен ряд скважин, на которых ГРП уже проводился. Скважины до и после ГРП показаны одинаковыми номерами, но после ГРП номер поставлен со штрихом. Наглядно видно, что в результате ГРП гидропроводность удаленной части пласта не меняется, но возрастает коэффициент продуктивности. Это показано стрелками. Причем, увеличение коэффициента продуктивности происходит даже в том случае, когда призабойная зона до ГРП не была ухудшенной.

Пользуясь рис.4.5 1, как номограммой, можно прогнозировать потенциальный коэффициент продуктивности, как минимум, до случая равенства параметров призабойной и удаленной частей пласта. Так, например, в скважине 3100 при довольно высокой гидропроводности 9,4 д см/спз получен коэффициент продуктивности 0,24 мЗ/сут ·ат. Проводя от точки с этими координатами вертикаль до пересечения с областью между линиями 1 и 2, получаем величину коэффициента продуктивности, соответствующую случаю не ухудшенной призабойной зоны. Эта величина в три раза превышает фактическое значение коэффициента продуктивности. Следовательно, после обработки призабойной зоны с целью улучшения ее состояния хотя бы до уровня параметров удаленной части пласта дебит скв.3100 при этой же депрессии можно увеличить как минимум в три раза.

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

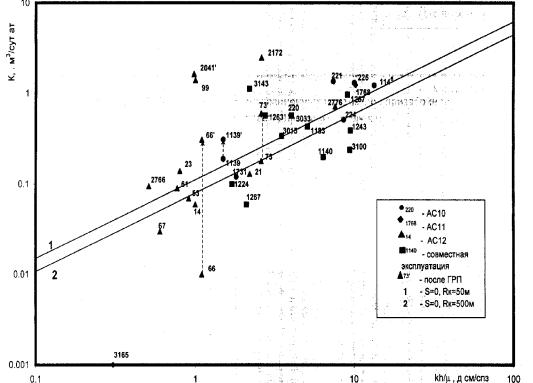

Рисунок 4.5.1 Сопоставление фильтрационных параметров призабойной и удаленной зон пласта. Приобское месторождение

План работ на скважине № 1002 Приобской площади в интервале 25582570м.

Цель работ: вторичное вскрытие продуктивного интервала, обработка призабойной зоны, освоение скважины эжекторным насосом с попутными гидродинамическими исследованиями.

I. Геолого-техническая характеристика. 1 Э/колонна-168-146мм.

Опрессована на давление -атм. Искусственный забой - м. Интервал перфорации 2558-2570м. Пластовое давление - атм.

II. Порядок проведения работ:

1.Ознакомить бригаду КРС с планом работ;

2.Промыть скважину водой 1.08 г/см3 объемом 30м3 со спуском НКТ до забоя. Поднять НКТ на поверхность;

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

3. Провести скреперование колонны в интервале посадки пакера 24502490 м;

Завести оборудование (УЭОС-4) и реагенты; Спустить компоновку УЭОС-4 в скважину согласно схемы: воронка - ниже продуктивного пласта; хвостовик - НКТ 2.5´´; пакер ПВМ-122-500 одна труба НКТ 2.5´´; УЭОС-4; НКТ-2.5´´-до устья.

При спуске компоновки внутренний диаметр НКТ проконтролировать шаблоном диаметром 59мм, длиной 500м. Резьбовые соединения между пакером и УЭОС-4 уплотнить лентой ФУМ.

Установить фонтанную арматуру и лубрикатор. Все резьбовые переводники и фланцы, используемые при установке план-шайбы, фонтанной арматуры и лубрикатора, а также фонтанную арматуру и лубрикатор проконтролировать шаблоном диаметром 59мм, длиной 500мм.

Для проведения технологического процесса на скважине необходимо иметь:

цементировочный агрегат ЦА-320; емкость для нефти 25м3; пресную воду в объеме 5м3;

емкость 15 м3 (тщательно очищенную); оборудование для кислотной обработки; ППУ; кислота соляная 12% -5м3;.

Расставить технику и оборудование согласно схемы. Опрессовать нагнетательные линии на давление 150атм.

Перфорацию проводить на воде плотностью не менее 1.05 г/см3. Поднять воронку до глубины 2520м., установить пакер;
