Проведение измерений в режиме фильтра фоновых шумов
Данная функция позволит Вам точно измерить уровень производственного шума даже при сильном фоновом шуме.
1. Нажмите кнопку ON/OFF для включения питания прибора.
2. Нажмите кнопку MAXHLD. На экране появится индикатор MAX HOLD.
3. Нажмите кнопку BA MODE. Слева от значка SPL (уровень звукового давления) появится значок F. Цифровой дисплей будет показывать уровень фонового шума.
4. Нажмите кнопку MAXHLD снова, и на экране появится MAX HOLD. Теперь прибор будет измерять уровень шума оборудования.
5. Включите прибор, уровень шума которого Вы хотите измерить и запишите новое показание дисплея. Данное значение является уровнем шума, отфильтрованным от фонового шума. Если значение не изменилось, то фоновый шум превышает шум прибора.
6. Для выхода из данного режима измерений нажмите кнопку MAXHLD, затем BA MODE.
Выбор автоматического и ручного диапазона измерений
Прибор имеет шесть диапазонов измерений с шагом в 10 дБ: 30~80 дБ, 40~90 дБ, 50~100 дБ, 60~110 дБ, 70~120 дБ, 80~130 дБ.
При включении питания прибора по умолчанию он установлен на автоматический режим выбора пределов измерений и в левой части дисплея отображается значок AUTO. Двухзначное число слева от аналоговой шкалы указывает на нижний предел текущего диапазона измерений.
Кроме того, Вы можете также выбрать диапазон вручную. Это удобно, когда диапазон измерений заранее известен. Это ускорит процесс измерений.
Для установки диапазона используйте кнопки DOWN и UPPER (понижение и увеличение значений соответственно). На дисплее появится индикатор MANU. Двухзначное число слева от аналоговой шкалы указывает на нижний предел текущего диапазона измерений.
Нажмите и удерживайте кнопки DOWN и UPPER для возврата в режим автоматического выбора пределов измерений.
Если прибор работает в режиме ручного выбора пределов и на дисплее высвечивается индикатор UNDR, значит звук слишком тихий для данного диапазона. Индикатор UPPER свидетельствует о слишком громком уровне звука для выбранного диапазона. В любом случае при неверном выборе диапазона результаты измерений будут неточными.
Автоматическое выключение
Измеритель выключится автоматически через 20 минут, чтобы сохранить заряд батареи.
Чтобы отменить эту функцию:
1. Убедитесь, что прибор выключен.
2. Нажмите кнопки ON/OFF и MAXHLD одновременно.
3. При появлении полного дисплея, отпустите кнопку MAXHLD.
4. Теперь отпустите кнопку ON/OFF. Прибор останется включенным, пока не будет снова нажата кнопка ON/OFF.
Функция автоматического выключения питания включится автоматически при следующем включении питания прибора.
Проводят измерение уровня звука на рабочем месте. Полученные данные сводят в табл. 5.1.
Таблица 5.1
Результаты испытаний
Источник шума |
Расстояние от источника шума до рабочего места, м |
Уровни звукового давления, дБ |
Нормативное значение |
|
|
|
|
Сравнивают результаты замеров с предельно допустимыми значениями интенсивности шума, приведенными в табл. 5.2 .
Таблица 5.2
Предельно допустимые уровни звукового давления для основных
видов трудовой деятельности
Среднегеометрические частоты октавных полос, Гц |
|||||||||
Наименование |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
Уровни звука, дБА |
Уровни звукового давления, дБ |
|||||||||
Рабочие места в помещениях цехового управленческого аппарата, в рабочих комнатах конторских помещений, в лабораториях |
79 |
70 |
68 |
58 |
55 |
52 |
52 |
49 |
60 |
Рабочие места в помещениях диспетчерской службы, кабинетах машинного бюро |
83 |
74 |
68 |
63 |
60 |
57 |
55 |
54 |
65 |
Рабочие места в помещениях лабораторий с шумным оборудованием, в помещениях для размещения шумных агрегатов вычислительных машин |
91 |
83 |
77 |
73 |
70 |
68 |
66 |
64 |
75 |
На постоянных рабочих местах в производственных помещениях и на территории предприятий |
95 |
87 |
82 |
78 |
75 |
73 |
71 |
69 |
80 |
Если шум в исследуемом помещении превышает предельно допустимые величины, вносят предложения по уменьшению уровней звукового давления.
Профилактика
Меры по профилактике, в первую очередь, должны быть направлены на уменьшение интенсивности, частоты производственного шума. Важное значение имеют обновление оборудования, использование звукопоглощающих и звукоизолирующих материалов. Недопустим выпуск механизмов, которые создают при работе шум, превышающий предельно допустимый уровень. Из индивидуальных средств защиты применяются антифоны, авиационные шлемы, противошумные вкладыши, наушники. В течение рабочей смены должны быть перерывы для отдыха слухового аппарата.
Периодические медицинские осмотры проводятся не реже одного раза в 2 года с обязательным участием отоларинголога, терапевта и невролога и проведением аудиометрии.
К медицинским противопоказаниям, препятствующим приему на работу в условия интенсивного шума, относятся: стойкая тугоухость хотя бы на одно ухо любой этиологии, хронический гнойный эпитимпанит, выраженные нарушения функции вестибулярного аппарата любого происхождения, выраженные органические и функциональные заболевания нервной системы (неврастения, невриты, полиневриты, эпилепсия и др.), психические заболевания, болезни сердечно-сосудистой системы (гипертоническая болезнь, стенокардия и др.), язвенная болезнь желудка и двенадцатиперстной кишки.
Библиографический список рекомендуемой литературы
Денисов, В.В. Основы инженерной экологии: учебной пособие/ В.В. Денисов, И.А. Денисова, В.В. Гутенёв, Л. Н. Фесенко. – Ростов-на-Дону: Изд-во «Феникс», 2013. – 623 с.
Колотушкин, В.В. Промышленная экология: учеб.-метод. пособие/ В.В. Колотушкин, Э.В, Соловьева; ВГАСУ. ‑ Воронеж, 2008. ‑ 73 с.
Мазур, И.И. Курс инженерной экологии/ И.И. Мазур, О.И. Молдаванов. ‑ М.: Высшая школа, 1999 .– 448 с.
Соловьева, Э.В. Экология: практикум к выполнению лабораторных и практических заданий / Э.В. Соловьева, В.В. Колотушкин; ВГАСУ. ‑ Воронеж, 2011. – 104 с.
Цветкова, Л.И. Экология/ Л.И. Цветкова, М.Л. Алексеев, Б.П. Усанов [и др.]. – М.: Изд-во АСВ; СПб., 1999. – 488 с.
Приложение

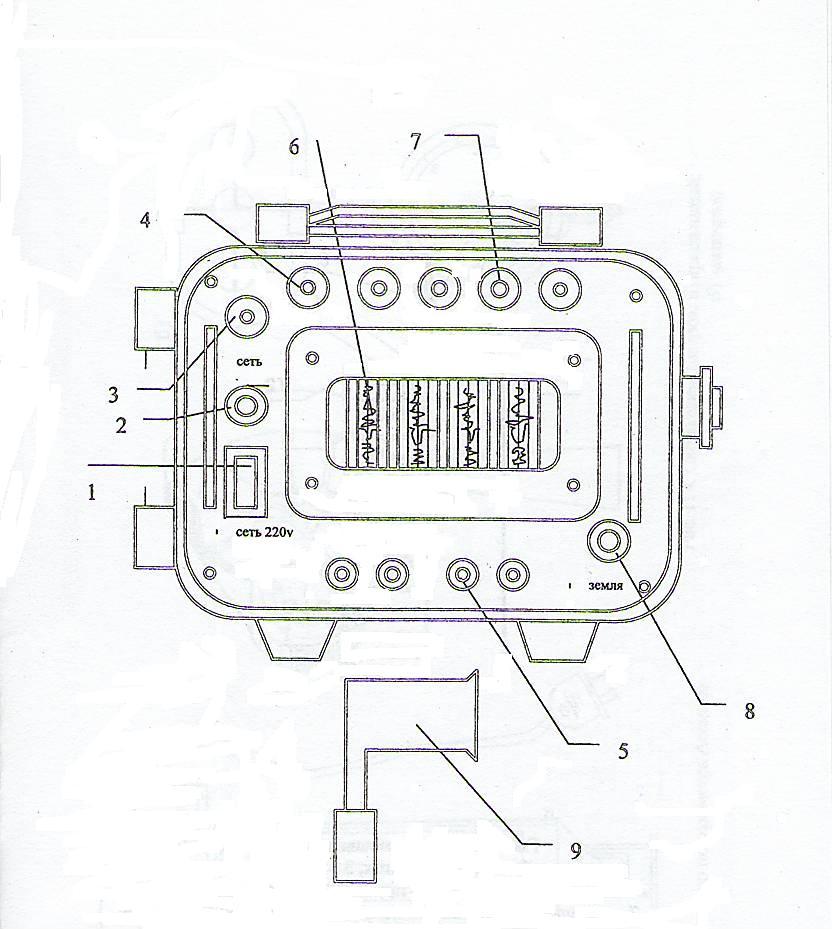

Рис. П.1. Схема аспиратора:
1 – входная колонка; 2 – тумблер; 3 – гнездо предохранителя;
4 – предохранительный клапан; 5 – штуцер; 6 – ротаметр; 7 – ручка вентиля ротаметра; 8 – клапан заземления аппарата; 9 - аллонж

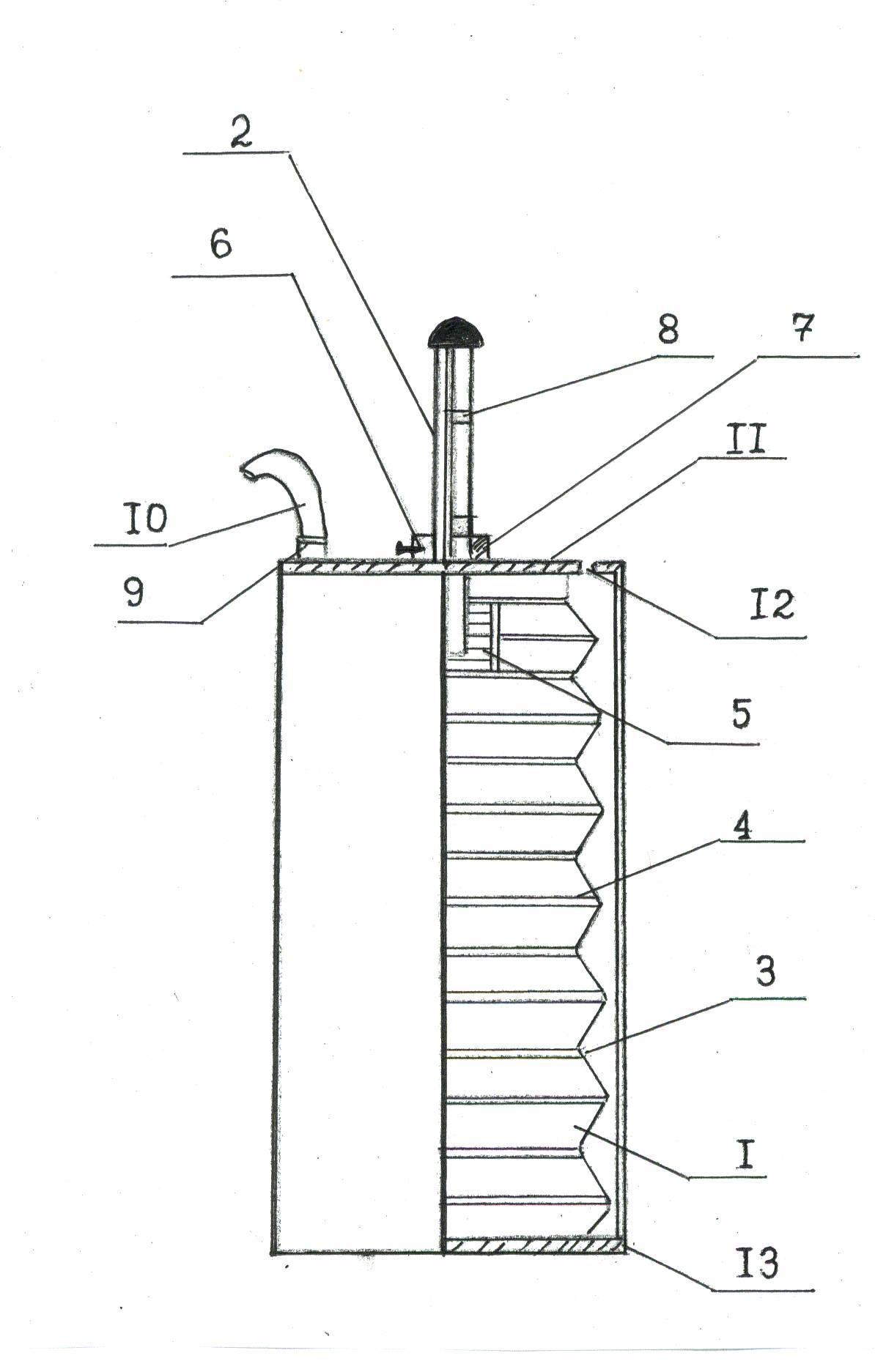

Рис. П.2. Схема газоанализатора УГ-2:
1- резиновый сильфон; 2 – шток; 3 – закрытая часть корпуса; 4 –распорные кольца; 5 – пружина; 6 – стопорная защелка; 7 – неподвижная втулка;
8 - углубление в штоке; 9 – штуцер; 10 – резиновая трубка; 11 – верхняя плита; 12 – отверстие для хранения штока; 13 - корпус

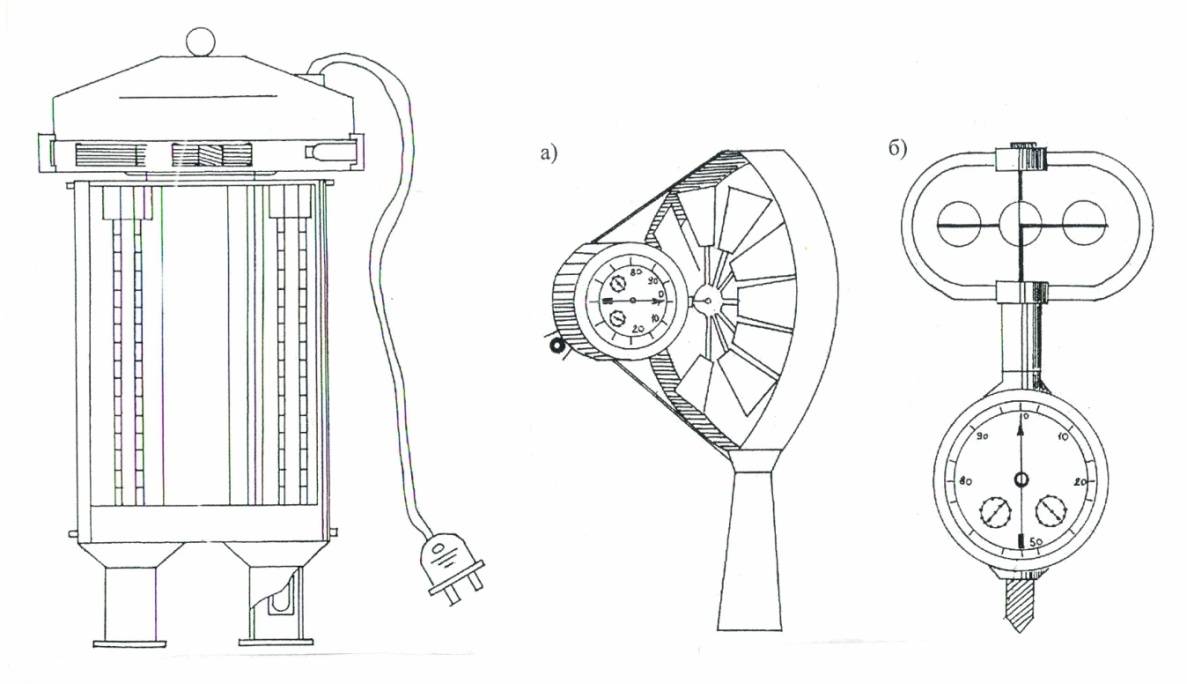

Рис. П.3. Схема аспирационного психрометра и анемометров:
а) крыльчатого, б) чашечного

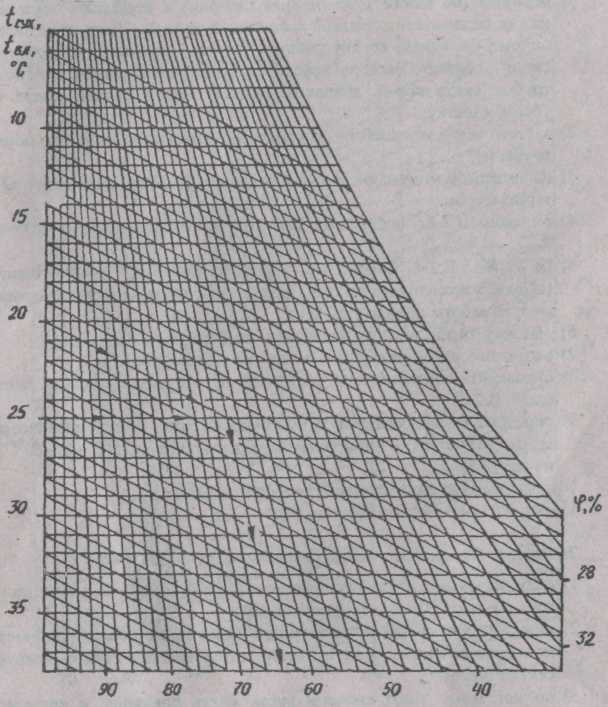

Рис. П.4. Номограмма
t, сек
V, м/с

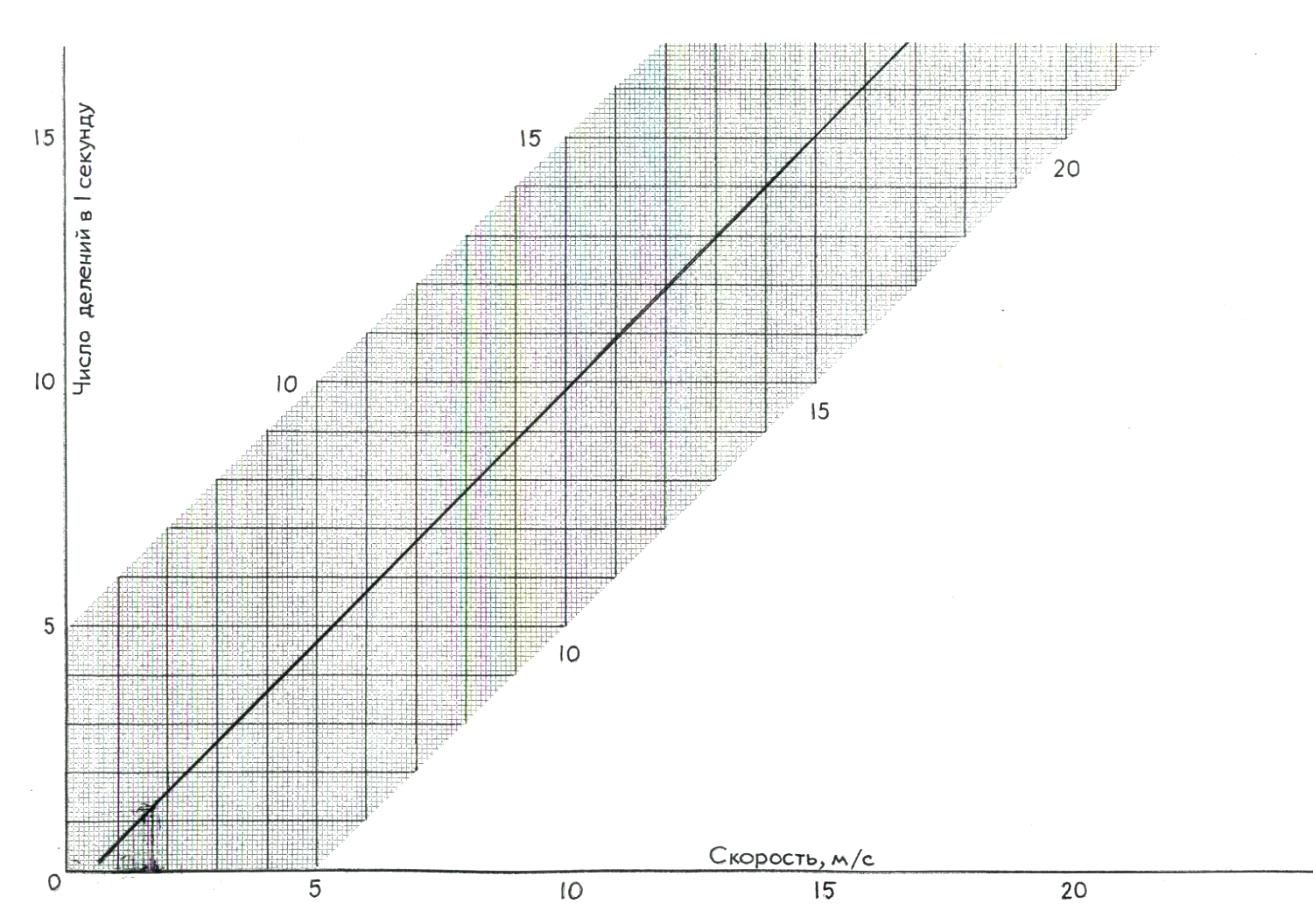

Рис. П.5. Тарировочный график

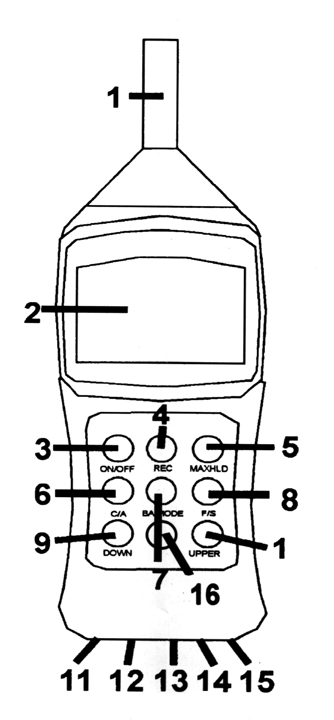

Рис. П.6. Схема цифрового измерителя уровня шума:
1 – микрофон; 2 – ЖК- дисплей; 3 - On/Off – Вкл/Выкл;
4- REC – запись значений; 5- MAXHLD – фиксирует максимальное значение уровня звука; 6 - C/A –выбор функционального режима измерения А или С;
7- BA MODE – фильтр фонового шума;
8 - F/S - выбор периода времени накопления сигнала (fast/slow);
9-DOWN – настройка диапазона измерений (уменьшение значений);
10 - UPPER - настройка диапазона измерений (увеличение значений);
11 - DC 9V – гнездо для адаптера питания; 12 - CAL - калибровка;
13 - AC OUT – аналоговый выход переменного тока;
14 - DC OUT – аналоговый выход постоянного тока;
15 - RS232 – RS-232 порт; 16 - BACKLIT – Подсветка (только для 8922)
