ЦОС. Лабораторная работа №2

Лабораторная работа №2

“Дискретное преобразование Фурье.

Амплитудный и фазовый спектры сигналов”

В данной работе вам необходимо научиться выполнять дискретное преобразование Фурье средствами MATLAB. На основании этих знаний требуется проверить теоретические соотношения, описывающие основные характеристики спектров, для комплексной вырезки гармонического сигнала.

Задание N1:

Для своего варианта требуется сформировать два синусоидальных сигнала с частотами , и начальными фазами , . Для смеси этих сигналов требуется вычислить дискретное преобразование Фурье и построить амплитудный и фазовый спектры. Проанализировать полученные результаты.

Далее необходимо внести в сумму сигналов шум удвоенной амплитуды сигналов и повторно расчитать спектры.

Выполнение:

Задание выполняется в среде MATLAB. Отчетом является написанная для вашего варианта программа в М-файле, выполняющая генерацию исходных сигналов, вычисление ДПФ и построение выходных графиков:

• спектров суммы гармонических сигналов;

• спектров зашумленной суммы гармонических сигналов;

ДПФ в MATLAB считаем функцией: fft(f, fftk) где f это сигнал подвергаемый преобразованию Фурье, а fftk - количество точек в ДПФ (должно быть равно кол-ву точек во входном сигнале);

Реальная и мнимая части комплексного числа Z, вычисляются как real(Z) и imag(Z) соответственно, abs(Z) – модуль.

Шум задавать с помощью функции rand().

Для получения помощи по конкретной команде MATLAB наберите: “help <команда>” или запросите справку через <F1>.

Выбор варианта:

- частота дискретизации;

- длительность сигналов;

– частота первого сигнала - номер по списку;

– частота второго сигнала - номер компьютера, считая от доски;

= - начальная фаза первого сигнала;

= - начальная фаза второго сигнала;

- амплитуда шума.

Задание N2:

Исследование ДПФ комплексной вырезки гармонического сигнала.

Требуется произвести расчет спектров комплексного сигнала Cos+jSin. Так как дискретное преобразование Фурье работает лишь с периодическими функциями, то для получения качественных спектральных характеристик, вычисление ДПФ производится с бóльшим периодом, чем длина исходного сигнала.

В лабораторной работе необходимо аналитически (!на основании материала лекций по ЦОС!) предсказать характеристики спектров для вашего варианта задания, а затем сравнить полученные теоретические результаты с результатами моделирования в среде MATLAB.

Выполнение:

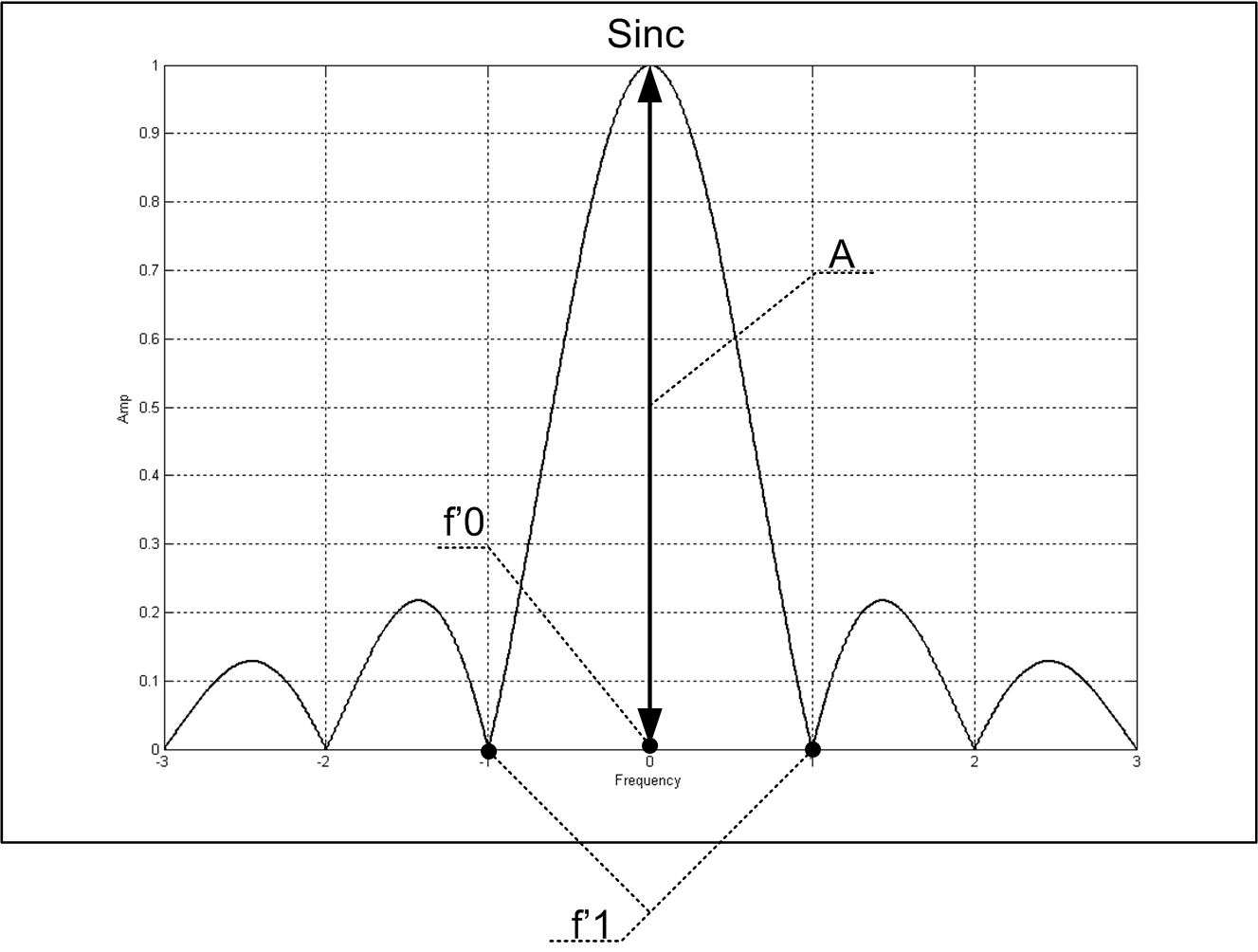

2.1. Амплитудный спектр вырезки комплексного сигнала имеет вид функции Sinc(). Для вашего варианта необходимо формально рассчитать указанные в задании параметры спектров (!см лекции ЦОС!).

• величину главного максимума амплитудного спектра (A);

, где - длина сигнала в отсчетах;

• положение главного максимума амплитудного спектра (f’0) (в шагах );

, где - дискрет частоты спектров (т.е. шаг оси OX), – период дискретизации, а - длина периода ДПФ в отсчетах;

• нули амплитудного спектра (f’1);

;

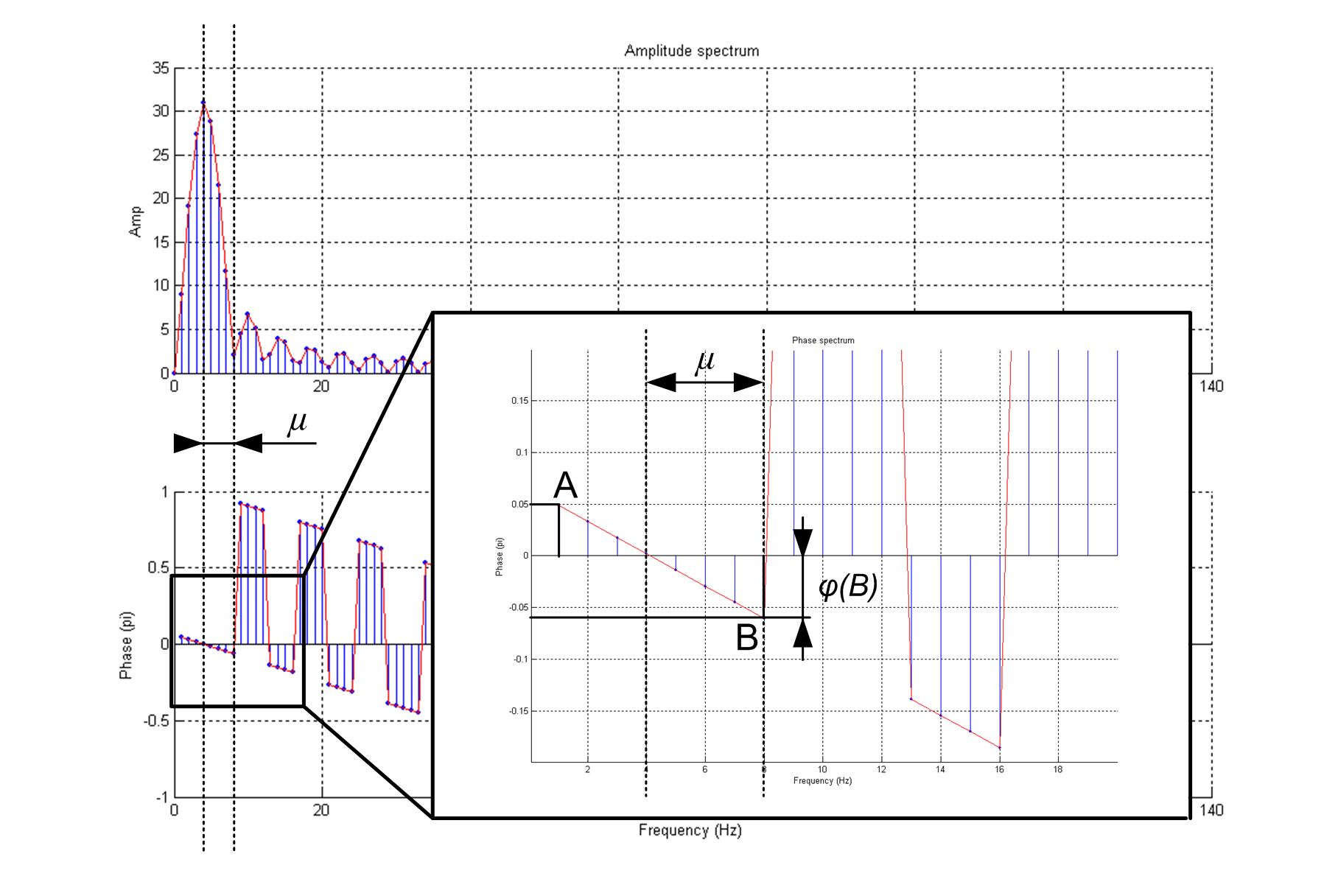

• наклон фазового спектра, рассчитать по 2 произвольным точкам (A, B) фазового спектра в пределах главного максимума.

, , где - смещение центра сигнала от положения “равновесия” в отсчетах ( ), а - номер отсчета, для которого вы хотите рассчитать значение фазового спектра (считается от точки главного максимума амплитудного спектра) ;

На рисунке отражены произвольные значения и точек A,B. Вы их выбираете по собственному усмотрению.

Отчетом является лист бумаги с расчетами и примерными графиками амплитудного и фазового спектров (отмечены значения в ключевых точках).

2.2. Проверка теоретических расчетов производится написанием программы в М-файле, с помощью которой вы по своему варианту строите требуемые спектральные характеристики, и производите сравнение с теорией.

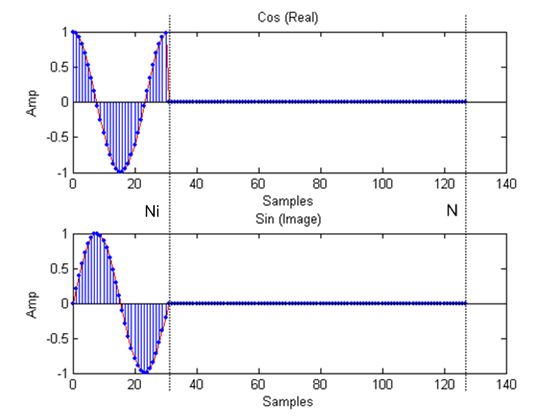

Для получения качественных спектральных характеристик необходимо дополнить сигнал защитными нулями до общей длины (N) указанной во варианте.

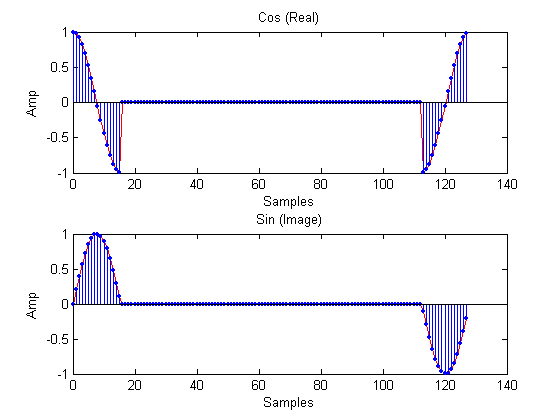

Сам же сигнал, необходимо циклически сместить, так что бы центральный отсчет находился в точке n = 0. Обратите внимание, что сдвиг не меняет фазу сигнала относительно нулевого отсчета, т.е. для любого сдвига, при sin() в нуле все так же равен нулю, а cos() все так же равен единице.

Отчетом являются графики, на которых значения в ключевых точках совпадают с вашими расчетными.

Выбор варианта:

- номер по списку в двоичном коде.

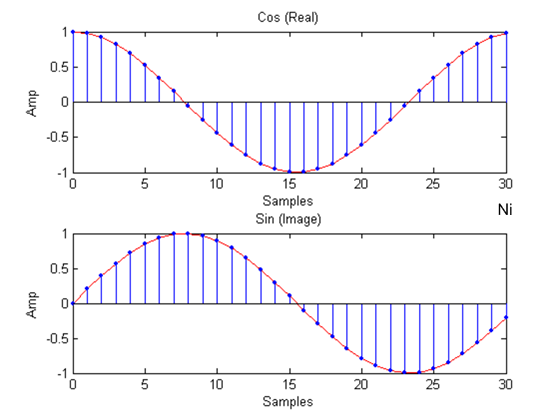

Длина исходного сигнала в отсчетах( )

, где - номер компьютера, считая от доски. должно быть нечетным, поэтому если оно четное добавьте еще 1;

Частота исходного сигнала

= ;

Начальная фаза исходного сигнала

= ;

Длина периода вычисления ДПФ(в отсчетах)

N=128;

Период дискретизации

Сдвиг исходного сигнала от центрального положения в отсчетах

shift = если – сдвиг отрицательный, если - положительный. В центральном положении shift = 0.
