Материал: Автоматизация процесса приготовления витаминной муки

Капитальные затраты можно рассчитать по формуле

К=Кс+Км+Кз+Ко-Кр

где Кс - стоимость средств автоматики с учетом их доставки, монтажа и наладки, р.; Км - затраты на модернизацию действующей техники и технологии, связанные с автоматизацией, р.; Кз - стоимость строительства и реконструкции зданий в связи с внедрением автоматизации, р.; Ко - стоимость основных средств, подлежащих ликвидации при внедрении устройств автоматики, р.; Кр - стоимость реализованной части ликвидируемых основных средств, р.

Годовые эксплуатационные издержки, как правило, вычисляют так:

И=Ио+Ит+Из+Иэ

где Ио - амортизационные отчисления, р.; Ит - отчисления на текущий ремонт, р.; Из - затраты на зарплату, р.; Иэ - стоимость электроэнергии, р.

Срок окупаемости капитальных затрат на автоматизацию при одинаковом годовом объеме производства

Т=(Ка-Кн)/(Ин-Иа)

где Кн, Ка - капитальные затраты соответственно при неавтоматизированном и автоматизированном производстве: Кн ≤ Ка, р.

Определить экономическую эффективность автоматизации процесса сбора яиц, если капитальные затраты при ручном управлении (не автоматизированном) составили 92000 руб. Капитальные затраты на средства автоматизации 15300 руб. Необходимо рассчитать срок окупаемости дополнительных капитальных вложений.

Исходные данные для расчета:

Норма амортизационных отчислений: 14,2%;

Затраты на текущий ремонт 18%;

Тарифная ставка: 58,4 руб/ч;

Норма обслуживания: 3 чел.

Время работы оборудования в день: 8 ч.

Экономия электроэнергии при введении средств автоматизации составила 5 %.

И=Иам+Итр+Из.пл.+Иэл

Из.пл.=к-во работн.*тариф.ст.*часы работы*дни работы

Иэл=Р*часы раб/день*к-во дней*тариф

Ручное управление:

Иам=14,2*92000/100=13064 руб

Ит.р.=18*92000/100=16744 руб

Из.пл.=3*58,4*8*120=168192 руб

Иэл.=105*8*120*2,28=229824 руб

Ин=13064+16744+168192+229824=427824 руб

Автоматическое управление:

Иам=14,2*107300/100=15236,6 руб

Ит.р.=18*107300/100=19314руб

Из.пл.=2*60*8*120=115200 руб

Иэл.= 229824-11491,2*6/100=218332,8 руб

Иа=15236,6 +19314+218332,8+15906,8=268790,2 руб

Т=(Ка-Кн)/(Ин-Иа)=(107300-92000)/(427824-268790,2)=15300/159034=0,01 года

Вывод: В связи с небольшой стоимостью автоматических устройств установка окупается почти сразу.

. ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ ОБЪЕКТА АВТОМАТИЗАЦИИ

Агрегаты для сушки кормов типа АВМ. При ЕТО следует проверить состояние наружных поверхностей, крепление подшипников, узлов и всех ограждений. Очистить электродвигатель и приборы электрошкафа от загрязнений. Открыть топливную аппаратуру, поверить направляющий желоб, мелитные вставки, а так же наличие кокса в топке и топливной аппаратуре. Проверить уровень масла в баке гидросистемы (масло должно быть видно под сеткой фильтра) и при необходимости долить. Проверить затяжку соединений запорных устройств и герметичность гидросистемы, а так же не надежность закрытия дверки дроьилки и прижатия решета. Очистить отборщик тяжелых частиц, а при необходимости трубу системы отвода сухой массы и барабан. Снять крышку смотрового окна и проверить состояние крыльчатки вентиляторов циклонов отвода и охлаждения муки; при необходимости очистить крыльчатку лопаткой, которая входит в комплект инструментов.

Во время работы необходимо следить за показаниями приборов: проверять, нет ли течи масла из редуктора привода барабана; контролировать постоянство рабочих параметров; следить за подачей компонентов, нагревом подшипников и электродвигателей. Температура нагрева корпусов подшипников не должна превышать температуру окружающей среды более чем на 60°С.

При ТО - 1 (Один раз в месяц). Выполнить операции ЕТО. Определить состояния электродов закипания и при необходимости очистить их. Отрегулировать зазоры между электродами, который должен быть равен 5 мм. Проверить состояние фотоголовки прибора контроля пламени, а при необходимости очистить или заменить сгоревшие фоторезисторы. Слить отстой из топливного фильтра, проверить состояние сигментов уплотнения топки и соеденительной трубы за барабаном, состояние направляющего жолоба, натяжение полотна транспортера и контейнера и при необходимости отрегулировать. Проверить уровень масла в мото - редукторах, в редукторе привода барабанов и при необходимости долить масло. Проверить состояние и молотков дробилки, крепление скребков транспортера конвейера, натяжение ременных и цепных передач, полотна транспортера и конвейера. Отрегулировать частоту вращения барабана (от максимальной до минимальной). Проверить состояние дозатора системы отвода сухой массы и системы отвода и охлаждения муки. Очистить все цепи и скребки от грязи.

Осмотреть электрошкаф и очистить от пыли установленные в нем аппараты, проверить затяжку винтов, заземление агрегата, состояние контактных соединений электроаппаратуры и проследить за тем, что бы контакты не имели перекосов и одновременно не касались один другого. Проверить герметичность закрытия электромагнитного вентиля, состояние крыльчаток вентилятора теплогенератора, циклонов систем отвода сухой массы и систем отвода муки. Проверить битеры транспортера и конвейера - питателя зеленой массы, выгрузного шнека и винтового транспортера. Смазать узлы агрегата согласно карте смазки.

. ОХРАНА ТРУДА ПРИ ЭКСПЛУАТАЦИИ АВТОМАТИЗИРОВАННОЙ УСТАНОВКИ

Обучение по вопросам охраны труда руководителей и специалистов предприятий проводится по программам, разработанным и утвержденным предприятиями и учебными центрами, имеющими разрешение органов управления от субъектов РФ на проведение обучения и проверку знаний по охране труда.

Ответственность за организацию обучения и проверку знаний по охране труда на предприятии возлагается на его руководителя.

Для проведения проверки знаний по охране труда на предприятиях приказом (распоряжением) их руководителей создаются комиссии.

Руководители и специалисты (главные инженеры, начальники служб ОТ и др.) проходят проверку знаний по охране труда в комиссиях вышестоящих организаций (если они имеются) или в комиссиях учебных заведений, имеющих разрешение на проведение обучения и проверку знаний по ОТ, или в областной комиссии по организации обучения и проверке знаний по ОТ.

Перед началом очередной (внеочередной) проверки знаний организуется специальная подготовка с привлечением должностных лиц соответствующих органов государственного управления, надзора и контроля.

Комиссии всех уровней состоят из председателя, заместителя (в случае необходимости) и членов комиссии.

В состав комиссии по проверке знаний по ОТ в случаях проверки знаний совместно с другими надзорными органами включаются представители этих органов. Комиссии должны включать не менее грех человек.

Проверка знаний руководителей и специалистов структурных подразделений проводится с учетом их должностных обязанностей и характера производственной деятельности. Результатом проверки являются протокол в двух экземплярах и удостоверение. Не прошедшие проверку проходят повторную проверку знаний (срок не более месяца).

Инструктаж по охране труда

Согласно Порядку обучения по охране труда и проверке знаний работников организации предусмотрено проведение пяти видов инструктажа: вводный, первичный на рабочем месте, повторный, внеплановый, целевой.

Вводный инструктаж обязаны пройти все вновь принимаемые работники, временные работники, а также командированные, учащиеся и студенты, прибывшие на производственное обучение или практику. Вводный инструктаж проводится в целях ознакомления с общими правилами и мерами безопасности, основными законами об охране труда и правилами внутреннего распорядка. Его проводит инженер по охране труда по программе, утвержденной руководителем (главным инженером).

Первичный инструктаж на рабочем месте проводят со всеми работниками, вновь принятыми на предприятие, переводимыми из одного подразделения в другое, командированными, учащимися и студентами, прибывшими на практику, работниками, выполняющими новую для них работу. Цель первичного инструктажа - ознакомление с действующими инструкциями по охране труда для данной профессии руководителем участка, демонстрация безопасных приемов работы и т.д. Инструктаж проводится по утвержденной главным инженером программе и инструкциям по ОТ для работающих, разработанным для отдельных профессий или видов работ индивидуально с практическим показом безопасных приемов труда. Рабочие допускаются к самостоятельной работе только после проверки теоретических знаний и приобретенных навыков безопасных приемов работы.

Повторный инструктаж проводится не реже чем один раз в шесть месяцев. Цель - восстановить в памяти рабочих правила по охране труда, а также проанализировать конкретные случаи нарушения из практики цеха или предприятия. Инструктаж проводит мастер или руководитель.

Внеплановый инструктаж проводят в следующих случаях:

§   при введении в действие новых или переработанных стандартов, правил, инструкций по охране труда, а также изменений к ним;

§   при изменении технологического процесса, замене или модернизации оборудования, приспособлений и инструмента, исходного сырья, материалов и других факторов, влияющих на безопасность труда;

§   при нарушении работающими требований безопасности труда, которые могут привести или привели к травме, аварии, взрыву или пожару, отравлению;

§   по требованию органов надзора;

§   при перерывах в работе - для работ, к которым предъявляют дополнительные (повышенные) требования безопасности труда,- более чем на 30 календарных дней, а для остальных работ - на 60 дней.

Внеплановый инструктаж проводит мастер или руководитель индивидуально или с группой работников одной профессии в объеме. зависимом от причин его проведения.

Целевой инструктаж проводят при выполнении разовых работ, не связанных с прямыми обязанностями по специальности (погрузка, выгрузка, уборка территории, разовые работы вне предприятия, цеха и т.п.); ликвидации последствий аварий, катастроф и стихийных бедствий; производстве работ, на которые оформляются наряд-допуск (письменное распоряжение на ведение работ, определяющее вид работ, место, условия производства работ, состав бригады и лиц, обеспечивающих безопасность), разрешение и другие документы; проведении экскурсий на предприятии.

Первичный, повторный, внеплановый и целевой инструктажи проводит непосредственный руководитель работ (мастер, инструктор производственного обучения, преподаватель). Инструктажи на рабочем месте завершаются проверкой знаний устным опросом или с помощью технических средств обучения, а также проверкой приобретенных навыков безопасных способов работы. Знания проверяет работник, проводивший инструктаж. Лица, показавшие неудовлетворительные знания, к самостоятельной работе не допускаются и обязаны вновь пройти инструктаж.

О проведении первичного, повторного, внепланового инструктажей, стажировке, допуске к работе лицо, проводившие инструктаж, делает запись в журнале регистрации инструктажа на рабочем месте (форма журнала установлена ГОСТ 12.0.004-90) и/или в личной карточке с обязательной подписью инструктируемого и инструктирующего. При регистрации внепланового инструктажа указывают причину его проведения. Целевой инструктаж с работниками, проводящими работы по наряду-допуску, разрешению и т.п., фиксируется в наряде-допуске или другой документации, разрешающей

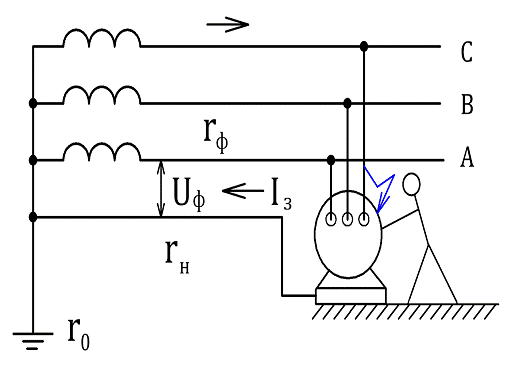

Зануле́ние - это преднамеренное электрическое соединение открытых проводящих частей электроустановок, не находящихся в нормальном состоянии под напряжением, глухозаземлённой нейтральной точкой генератора или трансформатора; в сетях трёхфазного тока; с глухозаземлённым выводом источника однофазного тока; с заземлённой точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности.

Защитное зануление является основной мерой защиты при косвенном прикосновении в электроустановках до 1 кВ с глухозаземлённой нейтралью.

Принцип работы зануления: если напряжение (фазовый провод) попадает на соединённый с нулём металлический корпус прибора, происходит короткое замыкание. Сила тока в цепи при этом увеличивается до очень больших величин, что вызывает быстрое срабатывание аппаратов защиты (автоматические выключатели, плавкие предохранители), которые отключают линию, питающую неисправный прибор. В любом случае, ПУЭ регламентируют время автоматического отключения повреждённой линии. Для номинального фазного напряжения сети 380/220 В оно не должно превышать 0,4 с.

Зануление осуществляется специально предназначенными для этого проводниками. При однофазной проводке - это, например, третья жила провода или кабеля.

Для того, чтобы отключение аппарата защиты произошло в предусмотренное правилами время, сопротивление петли «фаза-ноль» должно быть небольшим, что, в свою очередь, накладывает на все соединения и монтаж сети жёсткие требования качества, иначе зануление может оказаться неэффективным.

Помимо быстрого отключения неисправной линии от электроснабжения, благодаря тому, что нейтраль заземлена, зануление обеспечивает низкое напряжение прикосновения на корпусе электроприбора. Это исключает вероятность поражения током человека. Поскольку нейтраль заземлена, зануление можно рассматривать как специфическую разновидность заземления.

11. СОВЕРШЕНСТВОВАНИЕ СРЕДСТВ СИСТЕМЫ УПРАВЛЕНИЯ ОБЪЕКТА

Для улучшения качества работы включаю в схему электродный датчик уровня сыпучих материалов повышенной чувствительности.

Электродный датчик уровня сыпучих материалов повышенной чувствительности, который может служить в качестве двухпозиционного регулятора уровня. Подключение емкости С1 параллельно области катод-сетка тиратрона позволило использовать датчик на зерне влажностью начиная с 8% и на другом материале с удельным сопротивлением до 109 Ом-м. Цепь стабилизации напряжения, состоящая из стабилитрона Д1, Диода Д2 и резисторов R3 и R4, обеспечивает надежную работу датчика при отклонениях напряжения на ±10% от номинального. Тиратрон управляет работай тиристора ДЗ который включает мощный исполнительный орган Р. При помощи цепочки CR5 в каждый положительный полупериод питающего напряжения проходит через тиратрон импульс тока, необходимый для своевременного и полного открытия тиристора.

Заключение

Я, Бредунов Дмитрий, выполнил курсовое проектирование на тему «Автоматизация процесса приготовления витаминной муки», где представил технологическую схему установки, охарактеризовал объект автоматизации, разработал функциональную схему. Затем я провел анализ принципиальной схемы. В расчетной части курсовой я выбрал электропривод и пускозащитную аппаратуру для него. Я выбрал автоматические устройства и заменил их новыми. Рассчитал вероятность безотказной работы и время наработки на отказ, эти показатели оказались слишком низкими, поэтому были предложены мероприятия по повышению надежности. Мною было рассчитано, что автоматизация объекта окупится за 0,01 года; это делает ее успешной. В курсовом проектировании я указал особенности эксплуатации электрических двигателей и описал защитное заземление для своей установки.
