Дипломная (вкр): Архитектурно-строительный проект двухэтажного жилого здания

Поручни с двух сторон марша лестниц на высоте 1.2 м. Поручни пандуса в жилой дом на высоте 0.7 и 0.9 м.

Требования к освещению проектом выполнены.

Лифт имеет достаточные габаритные размеры, пульт управления движением лифта находится на досягаемом расстоянии.

2. Расчётно-конструктивный раздел

.1 Расчёт монолитной плиты перекрытия

Расчёт монолитного перекрытия с плитами опёртыми по контуру

1. Исходные данные

- Назначение здания - жилой дом.

Район строительства - город Туапсе.

Конструктивная схема здания - жёсткий железобетонный каркас в монолитном варианте.

Размер здания в плане (в осях) 16×32м. С шагом несущих конструкций вдоль здания - l₁=4м, поперёк - l₂=6м.

Временная нагрузка на перекрытие по таблице 3(1) - 1500 Н/м ².

Бетон тяжёлый класса B20.

Рабочая арматура плиты класса B500.

2. Конструктивная схема перекрытия

Монолитное перекрытие здания представляет собой конструкцию, состоящую из отдельных плит жестко соединенных с диафрагмой жесткости.

Толщина плит перекрытия при пролётах 4-7м назначается 80-150мм и не менее h ≥l₁= =8.9  см.

Конструктивно принимаем толщину плитыh=14см.

3. Расчётные характеристики принятых материалов

) Бетон тяжёлый класса B20.

По таблице 5.2(2) расчётная призменная прочность R_b=11.5 мПа.

Расчётное сопротивление осевому растяжению R_bt=0.9 мПа.

По пункту 5.1.10(2) коэффициент условий работы при длительно действующей нагрузке _b1=0.9.

Расчётное сопротивление бетона с учётом _b1=0.9.

R_b= 11.5 × 0.9=10.35 мПа = 1.035 кН/см ².

R_bt= 0.9 × 0.9= 0.81 мПа = 0.081 кН/см².

По таблице 5.4(2) модуль упругости бетона:

E_b=27.5 × 10³мПа=27.5 × 10²кН/см².

) Рабочая арматура класса B500.

По таблице 5.8(2) расчётное сопротивление арматуры растяжению:

R_s=415 мПа=41.5 кН/см².

По таблице 5.2.10(2) модуль упругости арматуры

E_b= 2.0 × 10⁵ мПа= 2.0 × 10⁴кН/см².

. Сбор нагрузок на 1м²

5. Статический расчёт

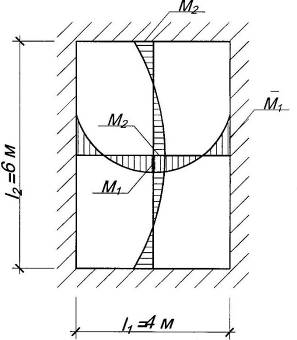

Расчётная схема монолитного перекрытия представляет собой многопролётные неразрезные плиты, опёртые по контуру, так как отношение == 1,52; загруженные равномерно распределенной по всей площади, которые можно распределить на отдельные плиты и расчёт вести по таблицам как жестко заделанную четырём сторонам.

Для пролётных моментов: Для опорных моментов:

M₁ =β_c9×P M₁ = α_c9×P

M₂ =α_d9 ×P M₂ =β_d9×P

Определяем значение коэффициентов:

α_c9= 0.0208 β_c9 = 0.0464

α_d9 = 0.0093 β_d9 = 0.0206

Нагрузка на отдельную плиту:

P = p×l₁×l₂ = 7497× 4 × 6 = 179928 = 180кН.

Изгибающие моменты на полосе шириной 1м.

M₁ = α_c9×P = 0.0208 ×180 = 3.7кН×м.

M₂=α_d9 ×P = 0.0093 ×180 =1.6 кН × м.

M₁ = β_c9×P = 0.0464 × 180 =8.3 кН × м.

M₂ = β_d9×P = 0.0206 × 180 = 3.7 кН × м.

6. Расчёт арматуры плиты

Расчёт производим как прямоугольного сечения с размерами:

b×h=100×14см.

Рабочая высота сечения:

h₀ = h - a = 14 -2.5 = 11.5см.

Принимаем a= 2.5см.

7. Армирование плиты

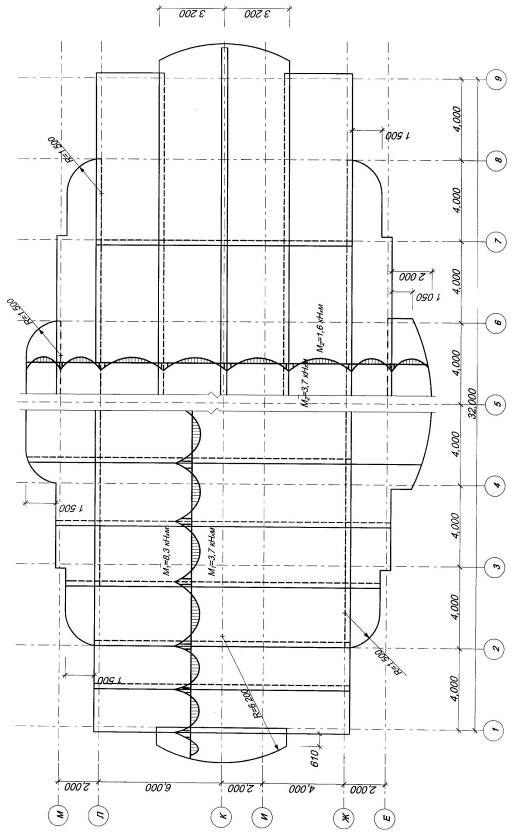

Монолитную плиту перекрытия армируют рулонными сетками. Сетки С1, С2, С3, С4, С5, С6, С7 расположены в нижней зоне плиты, сетки С8, С9, С10, С11, С12, С13 в верхней зоне.

Арматура нижней сетки по пролётным моментам:

M₁ = 3.7кН × м.₂ = 1.6кН × м.

A_s1 =  =  = 0.86см²

По сортаменту принимаем 7Ø4B500, A_s = 0.88см², шаг 150 мм.

A_s2 =  =  = 0.37см ²

По сортаменту принимаем 7Ø3B500, A_s = 0.49см ², шаг 150 мм.

Конструирование сеток

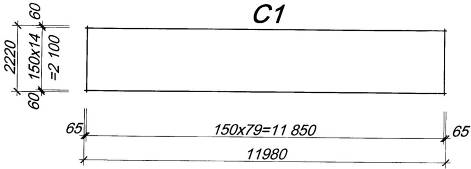

С₁× 2220 × 11980 ×

С₂×1790×6200×

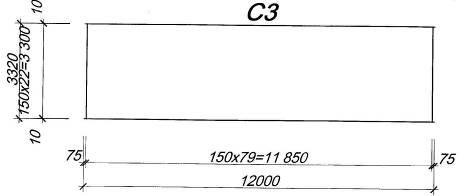

С₃× 3320 × 12000 ×

С₄×1700×3320×

С₅×2200×3320×

С₆×3240×3320×

С₇× 3320 ×4200 ×

Арматура верхней сетки по опорным моментам:

M₁ = 8.3кН × м.

M₂ = 3.7 кН × м.

_s1 =  =  = 1.93см ²

По сортаменту принимаем 10Ø5B500, A_s = 1.96см ², шаг 100 мм.

A_s2 =  =  = 0.86см ²

По сортаменту принимаем 7Ø4B500, A_s = 0.88см ², шаг 150 мм.

Конструирование сеток

С₈× 3350 × 8260×

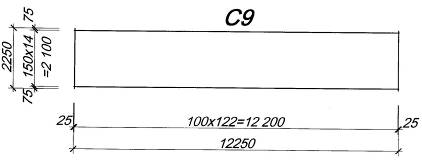

С₉× 2250 × 12250 ×

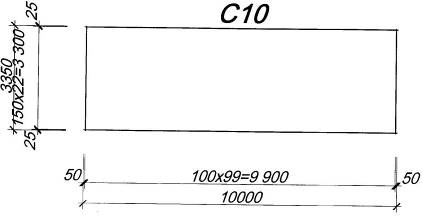

С₁₀× 3350 ×10000×

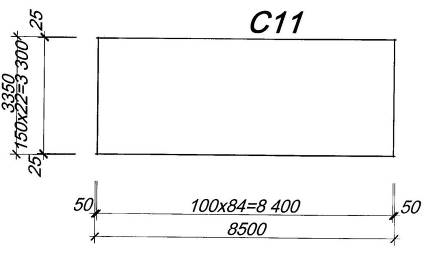

С₁₁× 3350 × 10000 ×

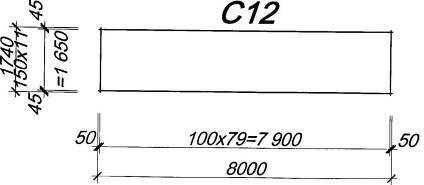

С₁₂× 1740 × 8000 ×

С₁₃ × 2240 × 8000 ×

2.2 Строительство в сейсмическом районе

Сейсмостойкость зданий и сооружений - способность зданий и сооружений противостоять сейсмическим воздействиям. Требуемая сейсмостойкость зависит от расчетной сейсмичности объектов строительства, устанавливаемой в зависимости от сейсмичности площадки строительства и от назначения здания или сооружения. Расчетная сейсмичность монументальных и др. особо ответственных зданий и сооружений, возможные повреждения или разрушения которых могут нанести большой ущерб, принимается на 1 балл выше, чем сейсмичность площадки строительства (см. Антисейсмическое строительство). Для одноэтажных промышленных зданий с числом работающих не более 50 чел. и для одноэтажных административных, торговых и жилых зданий квартирного типа, в которых может быть обеспечена быстрая эвакуация находящихся в них людей, допускается снижение расчетной сейсмичности на 1 балл. Здания, разрушения которых не связаны с человеческими жертвами или с порчей особо ценного оборудования, животноводческие и временные постройки разрешается возводить без учета сейсмостойкости. Расчетная сейсмичность всех др. зданий принимается равной сейсмичности площадки строительства.

Как правило, комплекс антисейсмических мероприятий предусматривает обеспечение сохранности несущих конструкций, выход из строя которых угрожает обрушением здания или его частей. При этом допускается возможность повреждения некоторых второстепенных несущих элементов. Поскольку в расчете конструкций на сложные сейсмические воздействия допускается ряд упрощений и условностей, при проектировании вводятся некоторые планировочные и конструктивные ограничения. Установлены предельные (в зависимости от расчетной сейсмичности) размеры зданий в плане и по высоте. Причем, если длина здания превышает установленную величину, оно должно быть расчленено на отсеки, разделяемые антисейсмическими швами, обеспечивающими независимое колебание соседних отсеков. Установлены также предельные значения высоты этажей, отношений высоты этажей к толщине стен и предельные расстояния между осями стен каменных зданий.

Конструктивные мероприятия по обеспечению сейсмостойкости относятся и к основным (фундаменты, стены, перекрытия) и к второстепенным {перемычки, перегородки, лестницы и т. д.) частям зданий. Особые требования предъявляются к стенам каменных зданий. Различные типы кладки стен отнесены к четырем категориям по их сейсмостойкости. Прочность и устойчивость стен, выполненных из штучных каменных материалов, достигаются только при надежном сцеплении между камнями и раствором. В многоэтажных зданиях" с каменными стенами устраиваются т. н. антисейсмические обвязки (обычно в виде железобетонного пояса с непрерывным армированием, укладываемого по периметру всех несущих стен в уровне перекрытий, объединяющего в единое целое сборные элементы перекрытий и связывающего перекрытия со стенами). Крупнопанельные и каркасно-панельные здания, запроектированные с учетом равномерного распределения жесткостей и при надежном обеспечении связи между панелями, относятся к наиболее сейсмостойким зданиям. Перекрытиям и покрытиям сейсмостойких зданий должны быть приданы свойства жесткой диафрагмы, обеспечивающей пространств. неизменяемость здания. Монолитные железобетонные перекрытия, надежно связанные со стенами, полностью удовлетворяют этим требованиям. В сборных железобетонных перекрытиях это достигается замоноличиванием.

К сооружениям водопровода, канализации и теплофикации предъявляются дополнительные требования только в р-нах сейсмичностью 8 и 9 баллов. Особенно важно обеспечение с водопроводных сооружений, необходимых для тушения возникающих при землетрясении пожаров. В основном это достигается устройством двух источников водоснабжения, рассредоточением резервуаров и искусств, водоемов, а также применением эластичных соединений между трубами.

Основными принципами обеспечения сейсмостойкости, установленными на основе анализа повреждений зданий и сооружений при землетрясениях, являются: равномерное распределение сейсмических сил посредством применения простых форм в плане с равномерным и симметричным распределением объемов, масс и жесткостей несущих элементов; уменьшение сейсмических сил путем облегчения собств. веса конструкций и понижения их центра тяжести, а также увеличения допустимой гибкости несущих элементов; обеспечение восприятия значительных "пиковых" перегрузок за счет допущения пластичных деформаций в отд. сечениях, узлах и соединениях конструкций; обеспечение в максимально-возможной степени совместной пространств, работы всех несущих элементов зданий при сейсмическом воздействии.
