ЛАБОРАТОРНАЯ РАБОТА №4
«Мультиплексор и демультиплексор»
Выполнили: студенты гр. «Сортирный Союз»
лох
чмо
чукча
Бригада № 1
Проверила: Воронкова М.Н.
Москва 2021
Цель работы: ознакомиться с основными характеристиками интегральных преобразователей кодов, получение навыков проектирования мультиплексоров и демультиплексоров. Изучить связь между ними. Проверить правильность выполнения практической работы №4.
Общее задание: Согласно решению первого задания практической работы №4 построить логическую схему мультиплексора в системе multisim и проверить правильность выполненной работы. Аналогично построить демультиплексор 2-го задания и проверить правильность его работы.
Вариант 01
Задание 1: Реализовать ФАЛ f(x4,x3,x2,x1) четырёх переменных x4,x3,x2,x1, заданной таблицей истинности на мультиплексоре MUX 8-1
Решение:
На адресные входы задаём переменные
x4,x3,x2:,
А2=х4,
А1=х3,
А0=х2,
на информационные входы – х1,
,0
или 1.
№ набора |
Входные переменные |
Выходная функция f |
примечание |
|||||
Х4 |
Х3 |
Х2 |
Х1 |
|||||
0 |
0 |
0 |
0 |
0 |
0 |
|
||
1 |
0 |
0 |
0 |
1 |
0 |
|||
2 |
0 |
0 |
1 |
0 |
0 |
|
||
3 |
0 |
0 |
1 |
1 |
1 |
|||
4 |
0 |
1 |
0 |
0 |
1 |
|
||
5 |
0 |
1 |
0 |
1 |
0 |
|||
6 |
0 |
1 |
1 |
0 |
0 |
|
||
7 |
0 |
1 |
1 |
1 |
1 |
|||
8 |
1 |
0 |
0 |
0 |
0 |
|
||
9 |
1 |
0 |
0 |
1 |
0 |
|||
10 |
1 |
0 |
1 |
0 |
0 |
|
||
11 |
1 |
0 |
1 |
1 |
0 |
|||
12 |
1 |
1 |
0 |
0 |
1 |
|
||
13 |
1 |
1 |
0 |
1 |
1 |
|||
14 |
1 |
1 |
1 |
0 |
0 |
|
||
15 |
1 |
1 |
1 |
1 |
0 |
|||
Рассматривая попарно строки таблицы, в которых переменные x4,x3,x2 неизменны, определяем значение переменной x1, констант 0 и 1, которые нужно задать для каждой пары строк сигналами на информационных входах мультиплексора, чтобы на его выходе получить сигналы, соответствующие значениям ФАЛ:

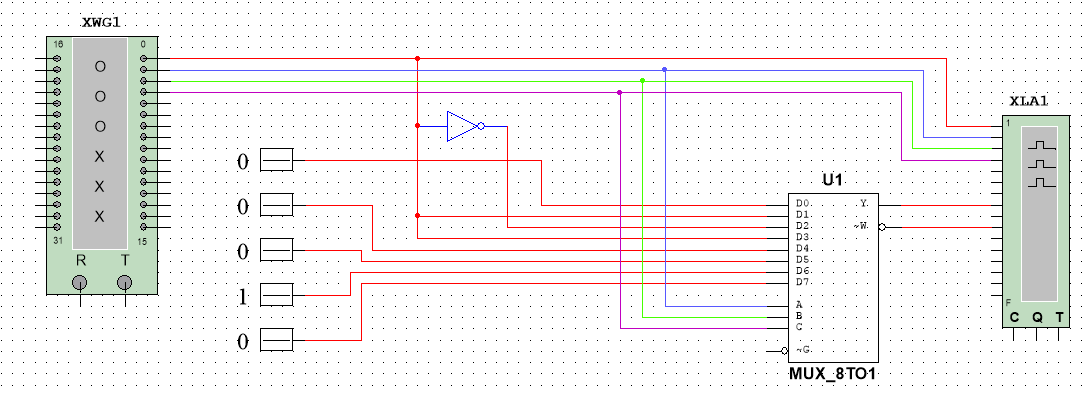

Схема мультиплексора в Multisim

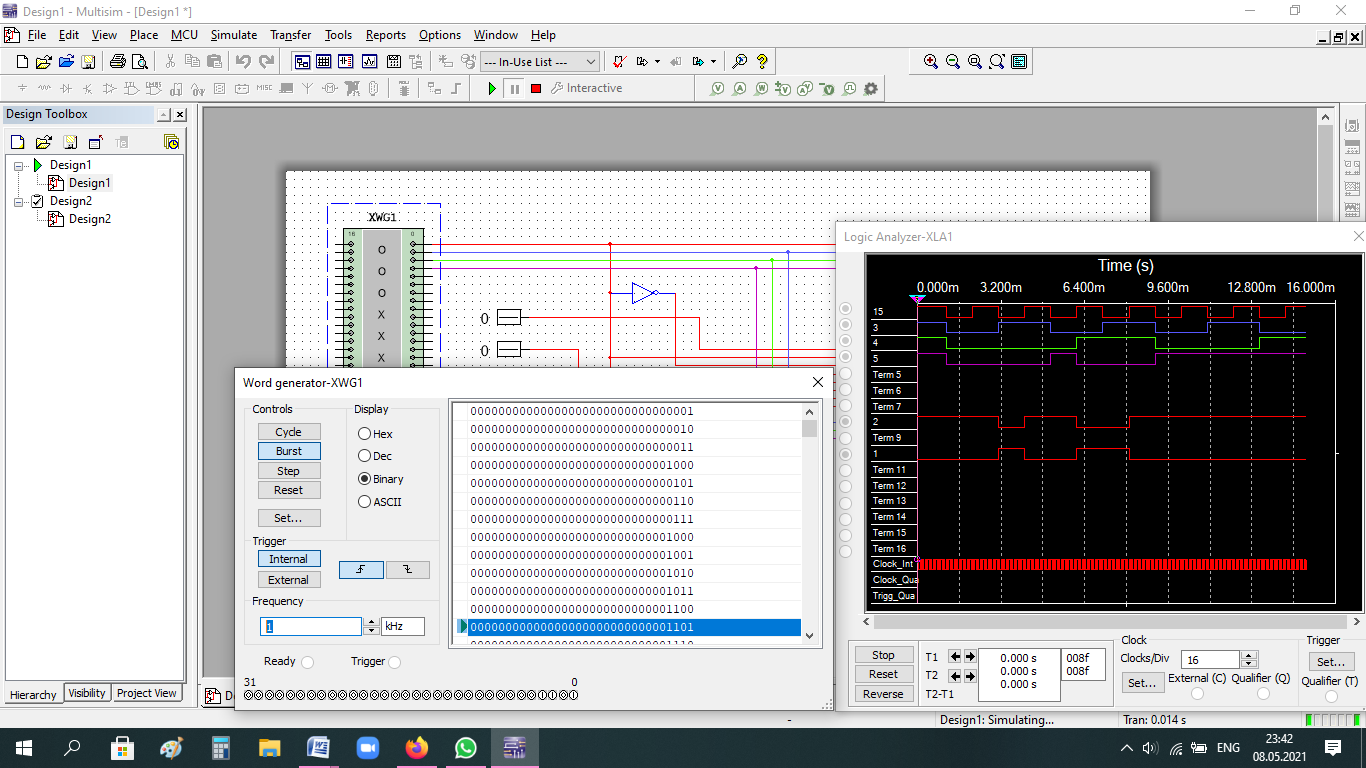

Работа мультиплексора в Multisim
Задание 2: Реализовать ФАЛ, заданной таблицей истинности, на демультиплексоре DMX 1-16

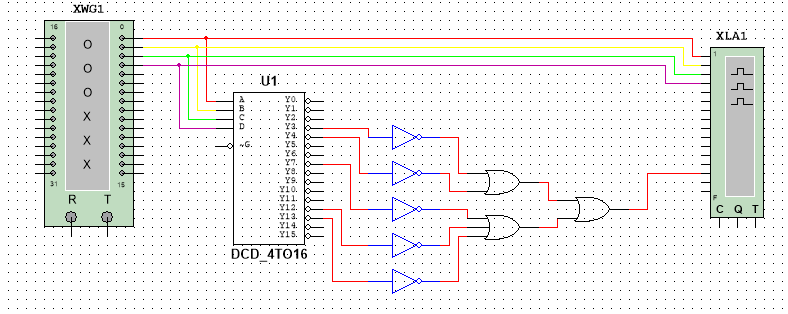

Схема демультиплексора в Multisim

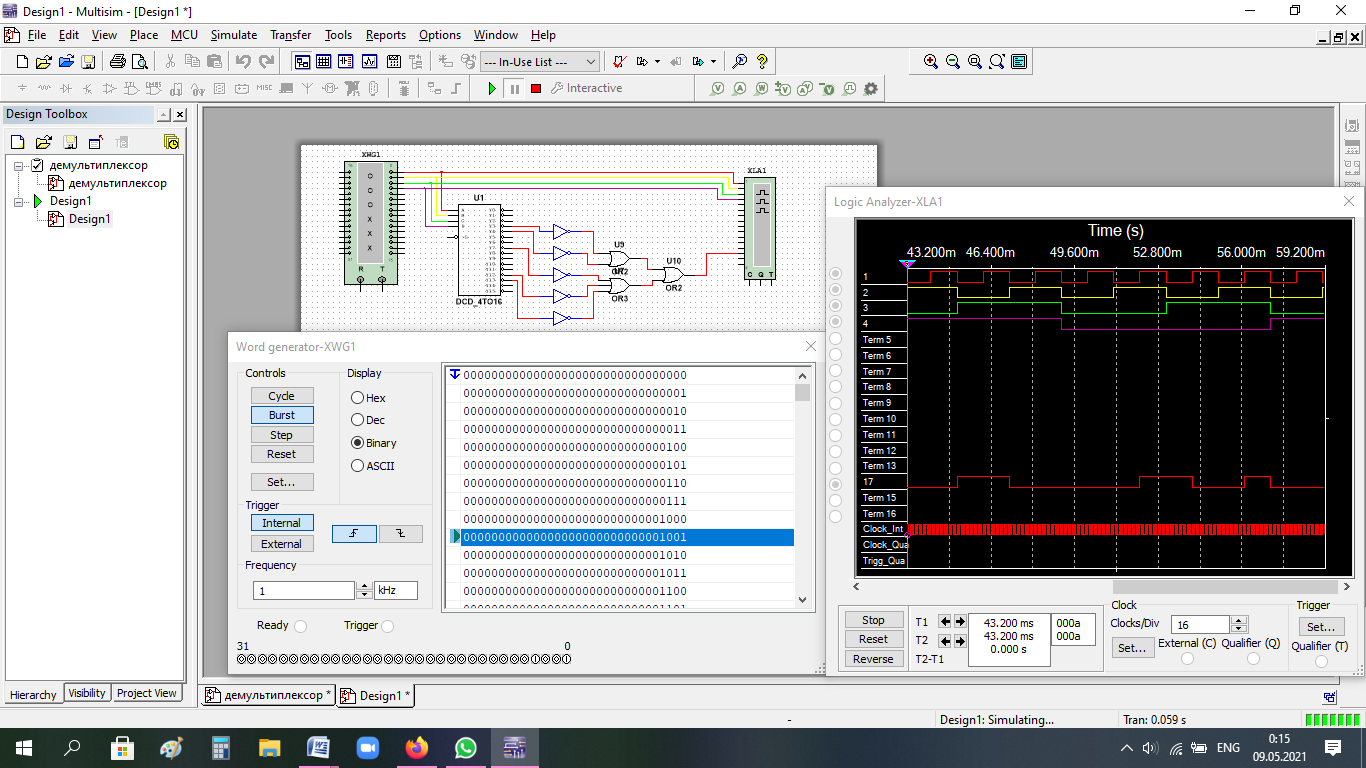

Работа демультиплексора в Multisim
3.Вывод
В результате выполнения данной лабораторной работы изучены основные характеристики интегральных преобразователей кодов, получение навыков проектирования мультиплексоров и демультиплексоров.
Изучена связь между мультиплексором и демультиплексором.
