Порядок выполнения работы

Алгоритм статического расчета конструкций пластинчатого типа в ПК ЛИРА-САПР представлены в учебном пособии «Расчеты конструкций в ПК ЛИРААПР»

ОПРЕДЕЛЕНИЕАГЕОМЕТРИЧЕСКИХ ХАРАКТЕРИСТИК

ТОНКОСТЕННЫХ СЕЧЕНИЙ. МЕСТНАЯ УСТОЙЧИВОСТЬ ТОНКОСТЕННЫХ СТЕРЖНЕЙ И ОБОЛОЧЕК

Цель работы – получить навыки и умение моделировать и выполнять статический расчет стальной емкости в ПК ЛИРАПРОФИЛИ-САПР.

Задание и исходные данные

В ЛИРА-САПР определить геометрические характеристики сечения

профлиста в соответствие с сортаментом « СТАЛЬНЫЕ ГНУ-

ТЫЕ АРОЧНЫЕ С ТРАПЕЦИЕВИДНЫМИ ГОФРАМИ» ТЕХН ЧЕСКИЕ УСЛОВИЯ ТУ 1122-001-49529858-2005 (26 профилей).

Выполнить расчет местной потери устойчивости полок и стенок тонкостенных прокатных профилей по ГОСТ 24045-2016 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства».

6

Порядок выполнения работы

Алгоритм расчета геометрических характеристик тонкостенных профилей в ПК ЛИРА-САПР (Конструктор тонкостенных сечений) представлены в учебном пособии «Расчеты конструкций в ПК ЛИРА-САПР»

Сhttps://drive.google.com/open?id=1IORegmLkNXTERhSdF RjScjxzWfxzVXi https://drive.google.com/open?id=1hdENfpay418lj3LUZ fVD63KiSv7rzKb.

Контрольные вопросы к лабораторной работе № 5

средствами- Техн ки модел рование геометрической схемы пластинчатых моделей Л ра;

- Технолог я назначения опорных узлов; - Технолог я назначения сечений элементам схемы;

- Нагрузки на емкость от жидкостей, газов, загружение собственным ве-

сом;

-Создан е расчетных сочетаний нагрузок;

-В чем состо т статический расчет;

-Сущность проверки конструкций по первой, второй группе предельных состояний;

-Сущность и технология расчета на местную потерю устойчивости.бА

ЛабораторныеДработы№6, 7.

МОДЕЛИРОВАНИЕ НАПРЯЖЕННОГО СОСТОЯН Я ЭЛЕМЕНТОВ ПОДКРАНОВЫХ БАЛОК ПРИ ВНЕЦЕНТРЕННОЙ

КРАНОВОЙ НАГРУЗКЕИ

Цель работы – получить навыки и умение моделировать и выполнять статический расчет сборных сварных из листового проката подкрановых балок в ПК ЛИРА-САПР с загружением крановыми нагрузками с эксцентриситетом.

7

Задание и исходные данные

Размеры сечений, пролеты, крановые нагрузки и эксцентриситеты согласовать с преподавателем (таблица).

Порядок выполнения ра оты

ЛИРА https://drive.google.com/open?id=1IORegmLkNXTERhSdFДRjScjxzWfxzVXi

Алгоритм решения статического расчета стальных конструкций пла-

стинчатого типа в ПК -С ПР представлены в учебном пособии «Расчеты конструкций в ПК ЛИРА-САПР»

https://drive.google.com/open?id=1hdENfpay418lj3LUZ fVD63KiSv7rzKb.

- Техники моделирование геометрической схемы пластинчатых моделей средствами Лира;

- Технология назначения опорных узлов; - Технология назначения сечений элементам схемы;

- Технология задания коэффициентов постели грунтового основания; - Нагрузки на балку с эксцентриситетом, загружение собственным ве-

сом;

Контрольные вопросы к лабораторным работам № 6, 7 И

- Анализ стесненного кручения подкрановой балки; - Секториальные характеристики, бимомент; - Создание расчетных сочетаний нагрузок; - В чем состоит статический расчет;

- Сущность проверки конструкций по первой, второй группе предельных состояний.

8

Лабораторнаяработа№ 8.

МОДЕЛИРОВАНИЕ ВИСЯЧЕГО ПОКРЫТИЯ СИСТЕМЫ В.Г. ШУХОВА

Цель работы – получить навыки и умение моделировать и выполнять статический расчет конструкции системы Шухова в ПК ЛИРА-САПР.

СИсходные данные

Размеры сетки, сечений элементов, размещение опор и величины нагру-

зок согласовать с преподавателем:

- выполн ть 3D моделирование сетки Шухова в AUTOCAD с интеграци-

ей в ЛИРА-САПР;

- выполн ть 3D моделирование сетки Шухова в ЛИРА-САПР;

-Техники моделирование геометрической схемы 3D стержневых моделей средствами Лира;

-Технология назначения опорных узлов;

-Технология назначения сечений элементам схемы;

-Технология задания коэффициентов постели грунтового основания;

-Нагрузки на резервуар от жидкостей, газов, загружение собственным весом, нагрузка от грунта;

-Создание расчетных сочетаний нагрузок;

-В чем состоит статический расчет;

-Технология расчета в ЛИРСТК;

-Техника расчетов ферменных элементов;

-Сущность проверки конструкций по первой, второй группе предельных состояний. И

9

Лабораторнаяработа№ 9.

ЧИСЛЕННОЕ РЕШЕНИЕ ЗАДАЧ С УЧЕТОМ ГЕОМЕТРИЧЕСКОЙ И ФИЗИЧЕСКОЙ НЕЛИНЕЙНОСТИ

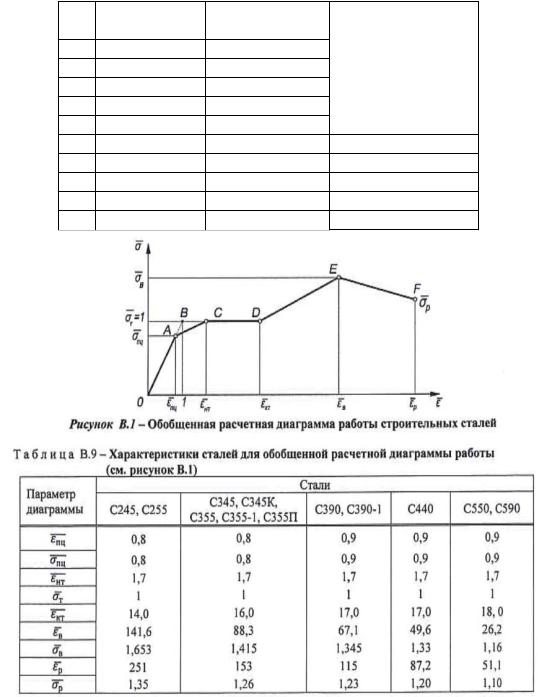

Цель работы – получить навыки и умение моделировать работу стальных конструкций с учетом физической нелинейности стали по СП 16.13330.2017 «Стальные конструкции».

Исходные данные

Довести стальную (С245) консольную балку до 30 % включения сече-

10
