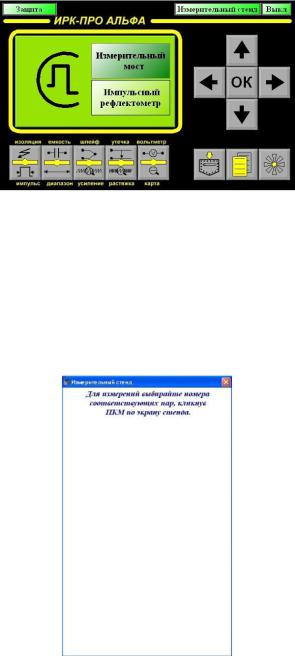

Рисунок 9.9 – Вид окна «Эмулятор»

В верхней части окна расположены три элемента: «Защита», «Измерительный стенд» и кнопка выключения эмулятора – «Выкл». Нажатие кнопки «Измерительный стенд» запускает окно, эмулирующее подключение измерительных проводов к плинтам.

Рисунок 9.10 – Вид окна измерительного стенда по умолчанию

В центре лицевой панели прибора находится информационный графический дисплей, на котором при запуске эмулятора высвечиваются изображения «Измерительный мост» и «Импульсный рефлектометр», заключенные в рамки. Нажатие ЛКМ (левой кнопки мыши) по изображению «Измерительный мост» переведет эмулятор в режим мостовых измерений, нажатие ЛКМ на «Импульсный рефлектометр» запустит режим, эмулирующий рефлектометрические измерения.

Внизу лицевой панели прибора находится ряд функциональных кнопок, позволяющий переключать режимы измерений.

Перед выбором любого из режимов следует открыть окно измерительного стенда. В зависимости от режима измерений, после нажатия ПКМ (правой

16

кнопки мыши) на поле измерительного стенда, будут показаны схемы подключения прибора к испытуемым парам. Условно, при выборе любой пары, отображается тип кабеля, которому эта пара принадлежит.

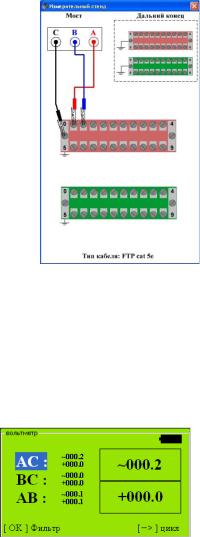

Рисунок 9.11 – Вид окна измерительного стенда с подключенным режимом измерения

В режиме мостовых измерений, сразу после запуска, включается режим вольтметра. Цель такой функции – определять наличие постороннего напряжения на испытуемой паре.

Рисунок 9.12 – Режим вольтметра

На рисунке 9.12 показано наличие напряжения (переменного – ~ и постоянного – + тока), указывающего между какими измерительными проводами оно измерено. Нажимая ЛКМ поочередно на комбинации АС, ВС, АВ, справа в больших окнах отображается переменное и постоянное напряжение соответствующей выделенной строки. Это служит для удобочитаемости показаний. Аналогично и с другими режимами измерений.

Проводя поочередно измерения пар с нулевой по девятнадцатую в режиме мостовых измерений, следует анализировать и фиксировать их параметры.

После проведенных измерений в режиме моста проводят измерения в режиме рефлектометра. Для этого нужно нажать кнопку «Меню», находящуюся на лицевой панели прибора справа внизу и выбрать режим «Рефлектометр».

17

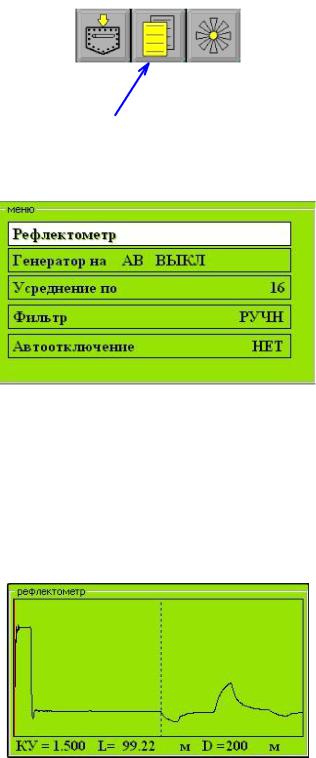

Рисунок 9.13 – Кнопка включения меню

Рисунок 9.14 – Выбор режима рефлектометра в поле меню

Измерения в режиме рефлектометра проводятся таким же образом, как и мостовые измерения. Аналогичным образом на стенде выбираются измеряемые пары, на графическом дисплее будут отображаться соответствующие этим парам рефлектограммы.

Рисунок 9.15 – Пример рефлектограммы

В режиме рефлектометрических измерений, под рефлектограммой отображаются три значения: КУ – коэффициент укорочения для пары данного типа кабеля, L – расстояние между курсорами, D – диапазон измеряемой длины кабеля. Курсоры, нулевой и измерительный, по умолчанию находятся на

18

нулевом значении и не видны на дисплее. Нулевой курсор представляет собой вертикальную сплошную линию красного цвета и выставляется в нужное положение однократным нажатием ЛКМ на дисплее. Измерительный курсор – вертикальная штриховая линия синего цвета. Ее перемещение по дисплею осуществляется нажатиями управляющих кнопок влево и вправо. Для ускорения этого курсора можно воспользоваться нажатием и удержанием клавиш влево (вправо) на клавиатуре компьютера. Перемещая измерительный курсор, определяют расстояние до повреждения на рефлектограмме.

Перейти вновь в режим моста можно нажатием на кнопку «Меню» и выбором строки «Мост».

Нажатие кнопки «Защита» на лицевой панели прибора открывает окно отчета. В окне отчета заданы 12 вопросов, напротив каждого вопроса поле ввода ответа. Ответы на вопросы вводятся через запятую в порядке возрастания номера пары (0 – 19). Справа от каждого поля ввода расположен светодиод, индицирующий правильность ответа, если ответ правильный – светодиод загорится зеленым цветом, если неправильный – красным. Таким образом, проводя измерения мостовым и рефлектометрическим способами, нужно проанализировать состояние измеряемых пар и дать правильные ответы на 12 вопросов в окне отчета. По окончании этой процедуры нажать кнопку «Итоговый результат» на главной форме программы. Блок эмулятора закроется, программа произведет оценку.

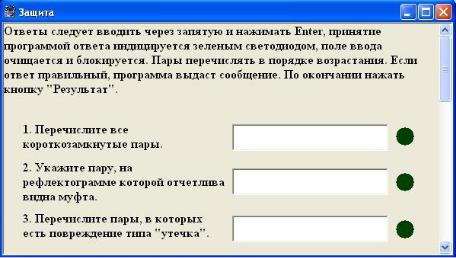

Рисунок 9.16 – Поле отчета

19

ПРИЛОЖЕНИЕ 1

Электрические нормы

Электрическое сопротивление 1 км цепей абонентских кабельных линий постоянному току при температуре окружающей среды 20°С, в зависимости от применяемого кабеля, приведено в таблице 1.

Таблица 1. Нормы электрического сопротивления 1 км цепи

для абонентских линий городских телефонных сетей

Значение асимметрии сопротивлений жил АЛ ГТС постоянному току должно быть не более 0,5 % от сопротивления цепи.

Электрическое сопротивление изоляции 1км жил АЛ ГТС при нормальныхклиматических условиях в зависимости от марки кабеля должно соответствовать требованиям, приведенным в таблице 2.
