ВВЕДЕНИЕ

В дорожно-мостовом строительстве необходимость использо-

вать различные параметры водного потока возникает на стадии изысканий автомобильных дорог и мостовых переходов, при их проекти- Сровании, разработке проектов организации строительства дорог, водопропускных труб, мостов и других дорожных водопроводящих сооружен й. Г дролог ческие данные широко используются и во время их стро тельства эксплуатации. Чтобы рационально проектировать, строить эксплуат ровать транспортные сооружения, требуются за длительный пер од подробные сведения о гидрологическом режиме водных объектов, в зи которых они расположены или пересекают их. Гидролог ческ ми и гидравлическими факторами определяются

обеспечения (струенаправляющиеАдам ы), должен обеспечивать безопасный про-

генеральные размеры сооружений: отверстия мостов и труб, глубина заложен я фундаментов опор мостов, отметки бровок земляного по-

пуск высоких вод и ледохода. При взаимодействии потока с сооружениями мостового перехода возникают интенсивные размывы русла вследствие стеснения потока, которыеДтакже должны быть учтены при проектировании мостов. Размывы русел возникают и в нижних бьефах водопропускных труб.

Цикл лабораторных и практических работ по дисциплине « н- женерная гидрология» преследует цель познакомить студентов с явлениями, происходящими в руслах рек в естественномИсостоянии и при стеснении их транспортными сооружениями, используя уникальный лабораторный комплекс, состоящий из трёх модулей:

1) аэродинамическая модель криволинейного участка русла;

2) четыре лотка, наполненные песком разных фракций; 3) модель мостового перехода сбереговым устоем и опорами.

Наличие библиотеки «Гидрологических ежегодников» на кафедре «Проектирование дорог», включающих данные натурных наблюдений за режимом рек на водомерных постах, даёт возможность познакомить студентов с различными методиками гидрологических расчётов, а также возможность самостоятельного исследования конкретных водных объектов в различных климатических зонах.

3

1.КОМПЛЕКС АЭРОДИНАМИЧЕСКИХ УСТАНОВОК

ИИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Особенность предлагаемых лабораторных работ состоит в том,

что в их основе лежит принцип моделирования открытых водных потоков на напорных воздушных моделях, покрытых стеклом, имити-

СибАДИрующим свободную поверхность водного потока.

Аэрод нам ческ е модели используются для изучения водных потоков с серед ны XIX в. Такое моделирование возможно только в том случае, если ч сло Фруда водного потока удовлетворяет условию: Fr 0,1.Следует заметить, что этому условию удовлетворяют равнинные реки некоторые реки предгорных областей.

корость дв жен я воздуха на модели должна быть такой, чтобы не было проявлен я эффектов, связанных с его сжимаемостью. Сжимаемостью воздуха можно пренебречь, если скорость его движения будет удовлетворять условию: u 100м/с. Используемые на моделях вент ляц онные установки создают на них скорости движения воздуха, меньш е указанного предельного значения. С тем чтобы движение воздуха ыло устойчивым, лабораторные установки работают по принципу всасывания в них воздуха с помощью вентиляторов.

Наличие стекла, заменяющего на модели свободную водную поверхность, создает дополнительное сопротивление движению воздуха, хотя шероховатость стеклянной поверхности намного меньше шероховатости поверхности русла на модели. Это, в частности, проявляется в том, что максимальная скорость на вертикали в условиях модели находится не на свободной поверхности, как в натурном потоке, а немного ниже этого уровня. Однако при проведении исследований обработке их результатов эта особенность потока на модели приниматься во внимание не будет, учитывая, что ошибки в расчетах при таком допущении, как правило, не превышают ошибку измерений.

Лабораторные исследования не ставят перед собой задачу моделирования явлений в какой-то конкретной реке или на каком-то конкретном мостовом переходе. Однако явления на модели должны протекать так, как это происходит в натуре. Для этого следует выполнить некоторые дополнительные условия, которые вытекают из принципов физического моделирования явлений. Но эти вопросы в круг задач, рассматриваемых в лабораторных работах, не входят.

4

На практике эти дополнительные условия сводятся к тому, чтобы скорость движения воздуха на модели не опускалась ниже вышеуказанного предела. Как показали специальные методические испытания установок, при проведении исследований на модели меандрирующего русла дополнительное требование будет выполнено, если

Свключить вентилятор на полную мощность; на остальных установках эти требования выполняются, если скорость воздуха равна или превышает вел ч ну неразмывающей.

Комплекс ун кальных лабораторных установок состоит из трёхимодулей, смонт рованных на металлических каркасах, опирающ хся на бетонное горизонтальное основание большого лотка в лаборатор «Г дравл ка инженерная гидрология» (рис. 1).

бА Д И

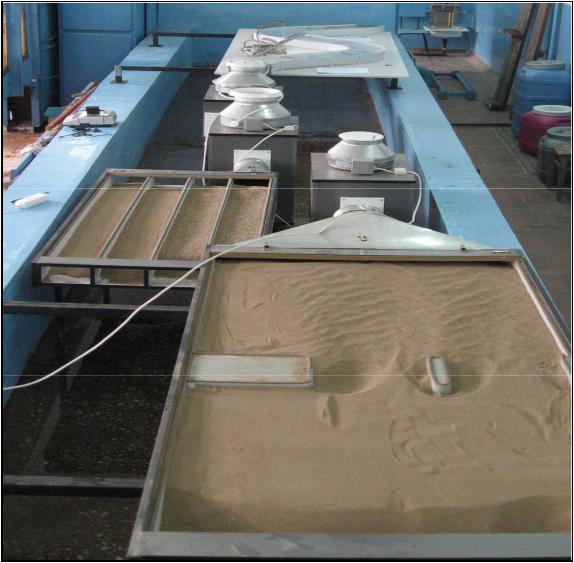

Рис. 1. Комплекс лабораторных установок для изучения открытых потоков
