Материал: 199

4 — целик; 5 — складывающийся приклад;

6 — пистолетная рукоятка; 7. — спусковой крючок;

8 — спусковая скоба; 9 — магазин

Рис. 27.7,62-мм снайперская винтовка Драгунова:

1 — щека приклада; 2 — оптический прийел; 3 — прицел;

4 — газовая трубка; 5 — ствол; 6 — мушка; 7 — пламегаситель;

8 — ствольные накладки; 9 — магазин; 10 — спусковой крючок;

11 — предохранительная скоба; 12 - рукоятка; 13 — приклад

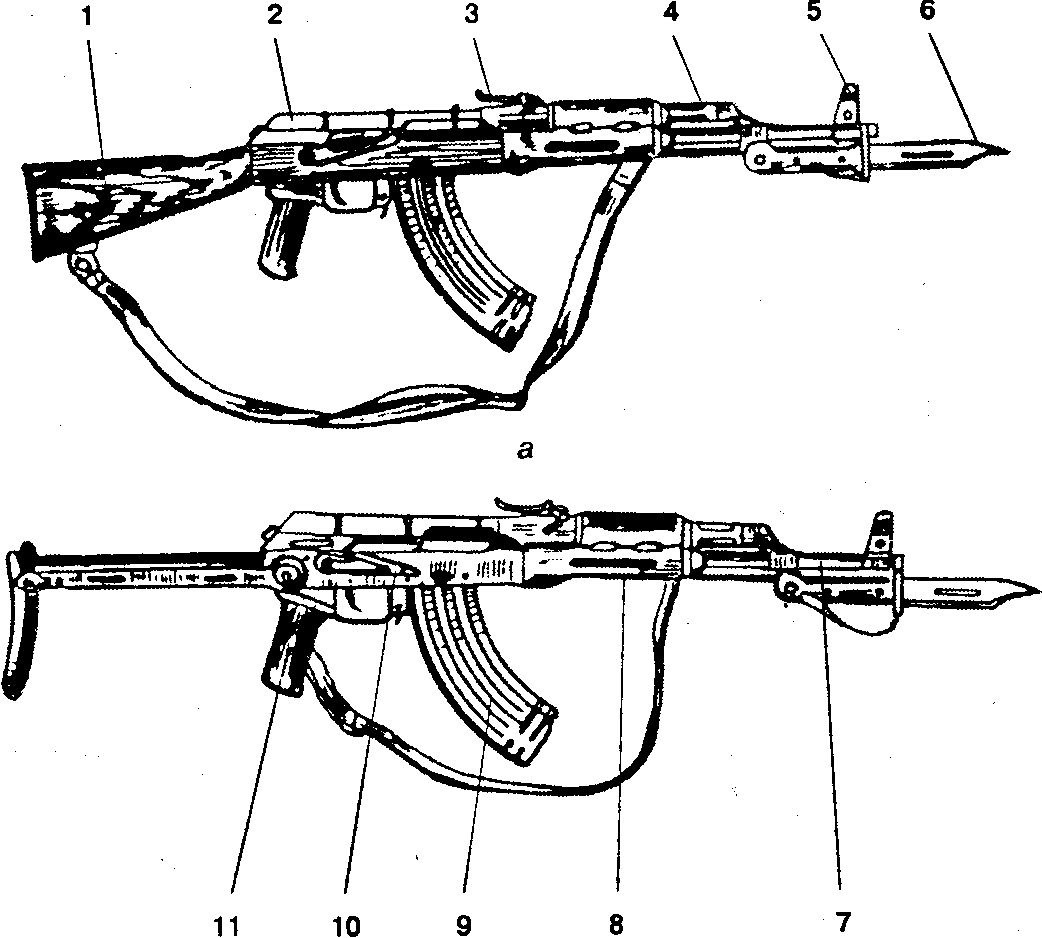

Рис. 28. Модернизированный автомат Калашникова калибром 7,62 мм:

а—с деревянным прикладом (АКМ);

б—со складывающимся прикладом (АКМС);

1 — приклад; 2 — крышка ствольной коробки; 3 — прицел;

4 — газоотводная трубка; 5 — мушка; 6 — штык-нож; 7 — ствол;

8 - ствольная накладка; 9 - магазин; 10 -переводчик; 11 - пистолетная рукоятка

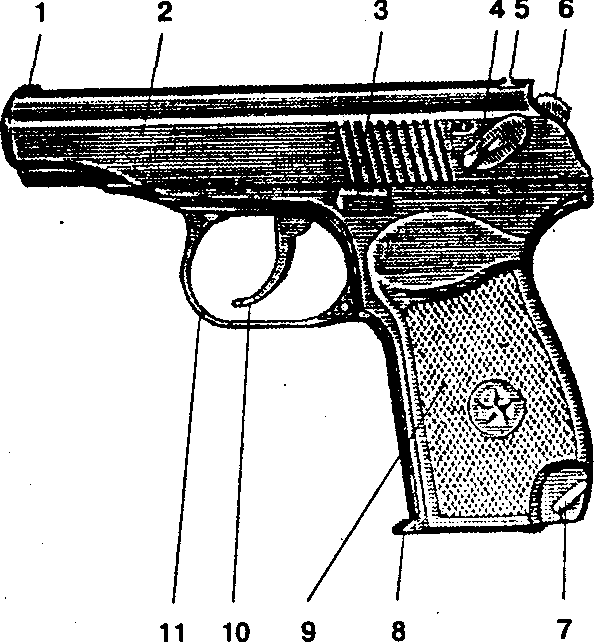

1 — мушка;

2 — затвор;

3 — затворная задержка;

4 — предохранитель;

5 — целик;

6 — курок; 7 — антабка;

8 — крышка магазина;

9 — рукоятка;

10 — спусковой крючок;

11 — спусковая скоба

1 — мушка;

2 — ствол;

3 — барабан;

4 — рамка;

5 — курок;

6 — рукоятка;

7 — спусковой крючок;

Рис. 31. Курковое двуствольное охотничье ружье:

1 — приклад; 2 — ключ затвора; 3 — курки; 4 — стволы; 5 — антабка; 6 — цсвье;

7 — спусковая скоба; 8 — передний спусковой крючок (правый ствол);

9 — задний спусковой крючок (левый ствол)

Рис. 32. Самозарядная винтовка образца 1940 г. (СВТ):

1 — приклад; 2 — крышка ствольной коробки; 3 — прицел; 4 — верхний кожух;

5 — мушка; 6 — дульный тормоз; 7 — надульник; 8 — ствольная накладка;

9 — магазин; 10 — спусковой крючок; 11 - спусковая скоба

Рис. 33. Боевой патрон:

1 — пуля;

2 — пороховой заряд;

3 — гильза;

4 — затравочное отверстие;

5 — наковальня;

6 — ударный состав;

7 — капсюль; 8 — проточка

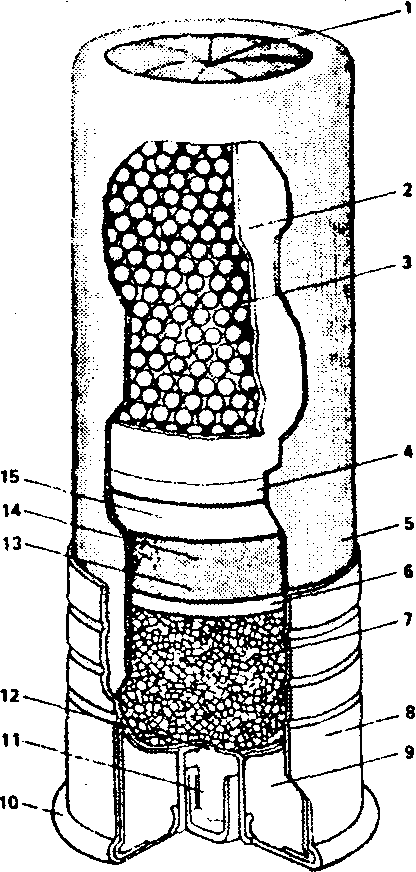

1 — опрессовка «звездочкой»;

2 — контейнер (концентратор);

3 — дробь;

4,6,14,15 — пыжи и прокладки;

5 — пластмассовый корпус гильзы;

7 — пороховой заряд;

8 — основание гильзы;

9 — поддон;

10 — фланец гильзы;

11 — капсюль;

12 — запальное отверстие;

13 — осадка основного пыжа

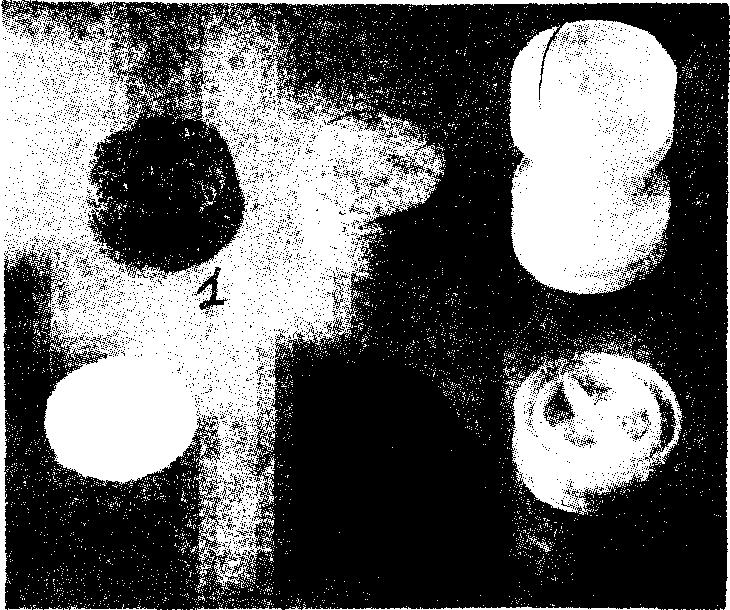

Рис. 36. Полиэтиленовые пыжи-контейнеры с концетраторами

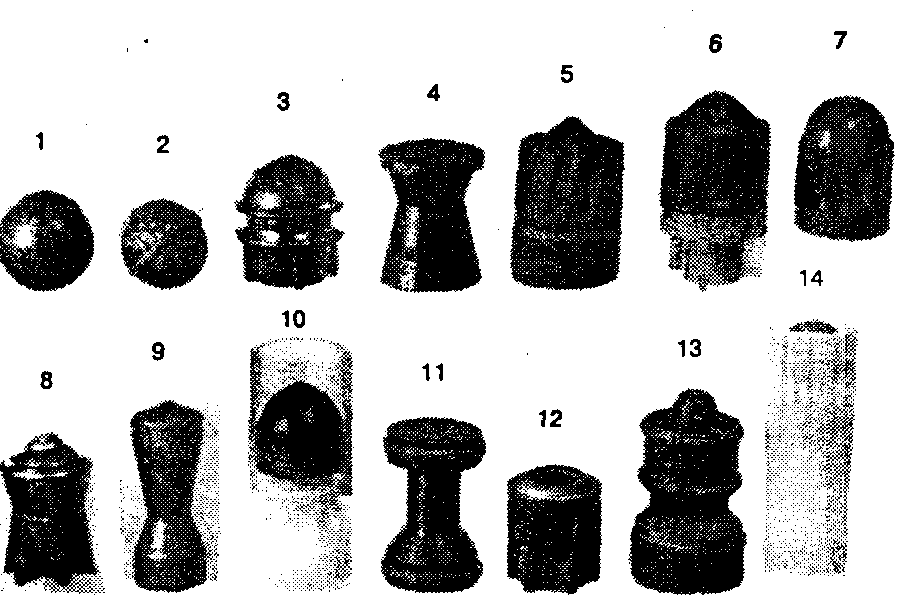

Рис. 37. Пули для патронов к гладкоствольному оружию:

1 — круглая гладкая; 2 — «Спутник»; 3 — «Любсрчанка»; 4 — «Диаболо»;

5 — «Брснске»; 6 — «ВВОО-И» (Ильина); 7 — «Вятка»; 8 — «Стрела»;

9 — «Кировчапка»; 10 — «Полева»; 11 — «Блондо»; 12 — «Майсра» — Турбинка;

13 — БС с войлочным пыжом; 14 — «Тандем»

Рис. 38. Прокладки, пыжи для патронов к гладкоствольному оружию:

1 — войлочный; 2 — древссноволокнистый; 3 — полиэтиленовый;

4 — прокладка на дробь; 5, 6 — прокладки оружию

22. Осмотр места происшествия по делам о взрыве изделий, снаряженных взрывчатыми веществами

Задачи осмотра места происшествия:

1. Получение информации о совершенном преступлении. 2. Ликвидация последствий взрыва.

£'' Поиск и фиксация следов и вещественных доказательств, способ-

ст; ощих установлению лиц, причастных к совершению преступ-ле я.

4. Получение сведений о виде взорванного изделия, его мощности, способе подрыва.

Организационно-подготовительные мероприятия

Успех осмотра места происшествия во многом зависит от качественно­го проведения организационно-подготовительных мероприятий. До выезда на место происшествия следователь старается получить макси­мальную информацию о происшествии:

1. Где и когда произошел взрыв.

2. Кто о нем сообщил.

3. Есть ли потерпевшие, оказана ли им помощь и где они находятся

4. Каковы последствия взрыва, имеются ли разрушения, не возни» ли пожар, нет ли выбросов воды, бытового газа, содержимого канали­зации, каких-либо химических веществ или радиационного излучения.

5. В зависимости от полученной информации решаются вопросы: об организации охраны места происшествия, экипировке участников ос­мотра, о получении обязательных средств защиты, необходимости при влечения для осмотра дополнительного количества следователей, со трудников милиции, кинолога с собакой, обученной для поиска взрыв чатых веществ, понятых, специалистов.

Организация осмотра места происшествия по фактам взрыва ил^ обнаружения взрывоопасных изделий имеет свои особенности, заклю­чающиеся в том, что место взрыва может представлять большие пло­щади, определяемые разлетом осколков, предметов окружающей об­становки, разрушениями, вызванными действием воздушной ударной волны, которое в зависимости от массы и вида вещества заряда может распространяться на сотни метров. К особенностям осмотра относится и то обстоятельство, что обстановка на месте происшествия может тре­бовать незамедлительного проведения аварийно-восстановительных и спасательных мероприятий, например при взрыве в многоэтажном

жилом доме или на борту самолета или теплохода. Следует предупре­дить и об опасности повторного взрыва, к которому может привести наличие на месте осмотра невзорвавшихся боеприпасов, ВУ или дру­гих взрывоопасных предметов, например поврежденных газовых бал­лонов или емкостей с растворителями, нефтепродуктами и т.п. Много­кратно увеличивается степень опасности при осмотре места взрыва на складах боеприпасов, газифицированных строений.

Перечисленные особенности обусловливают необходимость при­влечения к осмотру места происшествия специалистов различных об­ластей знаний.

Присутствие специалиста-взрывотехника на месте происшествия позволит не только оказать помощь следователю в обнаружении объ­ектов со следами взрыва и остатков взорванного изделия, определении границ места происшествия и составлении протокола осмотра места происшествия и схем к нему, но и составить предварительное суждение о характере происшествия (природе взрыва), виде взорванного изделия (его принадлежности к боеприпасам, взрывным устройствам, изделиям промышленного назначения или спецтехники), способах его подрыва и приведения в действие, виде и массе взрывчатого вещества заряда. Эти данные, в свою очередь, позволят следователю сформулировать «рабочие» версии и организовать оперативно-розыскные мероприятия. Такими специалистами располагают лаборатории взрывотехнической экспертизы Российского Федерального центра судебной экспертизы МЮ РФ, взрывотехнические лаборатории экспертно-криминалисти-ческих подразделений МВД и ФСБ России, саперные инженерно-тех­нические подразделения отрядов милиции особого назначения, сапер­ные военно-инженерные части, военные кафедры и кафедры взрывной техники вузов, трест «Взрывпром», органы гостехнадзора, предпри­ятия и учреждения Комитета РФ по оборонным отраслям промышлен­ности, занимающиеся разработкой и изготовлением взрывчатых ве­ществ. Однако оптимальным считается привлечение к осмотру места взрыва эксперта того экспертного учреждения, в адрес которого выне­сено постановление о назначении взрывотехнической экспертизы по факту данного взрыва.

Если на месте происшествия имеются потерпевшие, то в осмотре необходимо участие судебно-медицинского эксперта, а при невозмож­ности — иного врача.

К поиску, обнаружению, транспортировке или уничтожению взры­воопасных предметов могут привлекаться саперные подразделения ми­лиции особого назначения, специалисты в области взрывного дела из воинских частей, военных училищ и кафедр вузов, предприятий, зани-

мающихся разработкой и изготовлением боеприпасов и взрывной тех­ники, органы Гостехнадзора. Специалисты-взрывотехники производят поиск, осмотр взрывоопасных или «подозрительных» изделий, дают рекомендации следователю о порядке их изъятия и транспортировке или указывают на необходимость уничтожения на месте.

При поступлении информации о возможном присутствии взрыво­опасного изделия на месте происшествия следует обратиться и в де­журные части спецподразделений ФСК и МВД РФ. До приезда специ­алистов все работы на месте происшествия должны быть прекращены и участники осмотра удалены на безопасные расстояния, i

При взрыве в многоэтажных зданиях имеется опасность обрушения стен, межэтажных и потолочных перекрытий; могут быть нарушены газовая и электрическая системы, поэтому при наличии такого рода повреждений на место происшествия вызываются представители соот­ветствующих служб коммунального хозяйства, аварийно-спасатель­ных и восстановительных работ.

Эти лица могут оценить рабочее состояние здания с целью выявле­ния и устранения возможности обвалов и разрушений отдельных видов конструкций, выявить наличие на месте происшествия горючих газов, вызванных нарушением системы газопроводов, открытых или разру­шенных емкостей с легковоспламеняющимися или токсичными жид­костями и другими веществами, повреждения электропроводки и сис­темы водоснабжения.

Большую роль в осмотре места происшествия играет участие спе­циалиста-криминалиста, который оказывает содействие следователю при обнаружении, фиксации и изъятии следов и вещественных доказа­тельств.

При возникновении после взрыва пожара к осмотру места происше­ствия целесообразно привлечение специалистов пожарных подразде­лений и экспертов пожарно-технической экспертизы, которыми распо­лагают экспертные учреждения Министерства юстиции РФ, в частнос­ти Российский Федеральный центр судебной экспертизы (РФЦСЭ) и МВД — Экспертно-криминалистический центр (ЭКЦ), ВНИИПО.

Эти специалисты изучат особенности, характер горения и распро­странения огня и установят причины пожара.

Специалист-автотехник окажет помощь в осмотре автомашин, по­страдавших от действия взрыва.

Необходимо знать, что без соответствующих специалистов недо­пустимы какие-либо действия со взрывоопасным объектом.

Поэтому следователю в целях исключения несогласованности дей­ствий участников осмотра, которые могут привести к изменению поло­

жения и состояния тех или иных объектов или случайному уничтоже­нию каких-либо специфических признаков, целесообразно до проведе­ния осмотра иметь его план, список соответствующих специалистов, а также сотрудников экспертных учреждений и необходимых техничес­ких средств.

Общая характеристика взрывчатых веществ и изделий, предна­значенных для производства взрыва с использованием взрывчатых веществ

К изделиям, предназначенным для производства взрыва, содержа­щим взрывчатые вещества, относятся 4 группы изделий — боеприпасы, взрывные устройства, изделия промышленного изготовления народно­хозяйственного назначения и изделия спецтехники.

Боеприпасы— изделия военной техники одноразового приме­нения, предназначенные для поражения цели (боеприпасы основного назначения) или выполнения задач, способствующих поражению цели или препятствующих действиям противника (боеприпасы специально­го назначения). Боеприпасы, предназначенные для выполнения учеб­но-практических задач и испытаний, относятся к боеприпасам вспомо­гательного назначения.

Среди боеприпасов основного назначения можно назвать средства ближнего боя (ручные (рис. 39) ружейные гранаты, гранатометные вы­стрелы и гранатометы, выстрелы к реактивным пехотным огнеметам и т.д.), инженерные боеприпасы (инженерные мины, заряды размини­рования, подрывные заряды), артиллерийские и минометные выстре­лы, а также некоторые элементы боеприпасов (снаряды, мины, взрыва­тели, боевые части и т.д.).

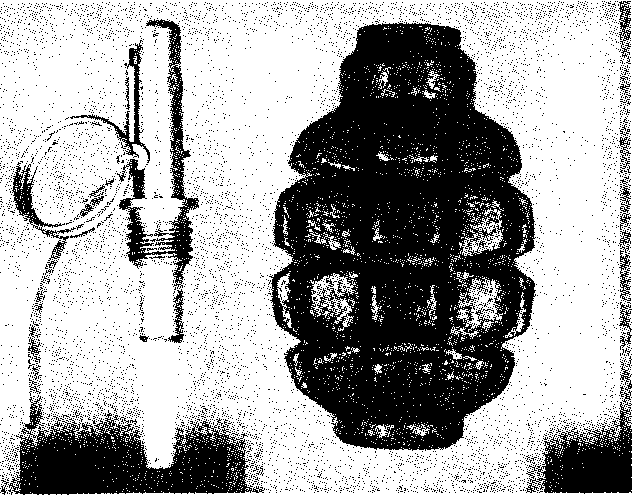

Рис. 39. Ручные гранаты с запалом «УЗРГМ-2»: а - «РГД-5»; 6 - «Ф-1»

В число боеприпасов специального назначения входят средства взрывания, например капсюли-детонаторы, электродетонаторы, вос­пламенители, запалы, взрыватели к различного рода боеприпасам ос­новного назначения — артиллерийским снарядам, авиационным и морским бомбам, сигнальные и осветительные средства, помехообра-зующие средства, создающие дымовые завесы, физические поля, от­ражающие, поглощающие тепловые, акустические и электромагнит­ные волны.

К числу боеприпасов вспомогательного назначения относятся ими­тационные средства — имитационные патроны, ШИРАСы — шашки имитации разрыва артиллерийских снарядов, стационарные имитато­ры — заряды для имитации разрывов ядерных боеприпасов, взрыв-пакеты, учебно-имитационные гранаты и др.

Взрывные устройства— устройства самодельного (в отли­чие от боеприпасов) изготовления, состоящие из заряда взрывчатого вещества (бризантное ВВ, порох или пиротехнический состав) и сред­ства его инициирования, предназначенное для производства взрыва.

Взрывные устройства подразделяются по виду поражающего дейст­вия (осколочное, 4^угасное, осколочно-фугасное, термическое и куму­лятивное), по способу подрыва (электрический, огневой, механичес­кий, химический и комбинированный), по способу приведения в дей­ствие (в зависимости от вида исполнительно-замедлительного меха­низма и взрывателя в частности) — контактный и неконтактный (дис­танционный) и т.д.

Взрывные устройства могут иметь плотную, в основном металли­ческую оболочку (корпус) — оболочечные заряды ВВ или могут быть упакованы в полиэтиленовые, тканевые, бумажные пакеты — безобо-лочечные заряды ВВ.

В качестве металлических оболочек (корпусов) взрывных уст­ройств применяются стальные баллоны, баллончики к бытовым сифо­нам, корпуса плавких предохранителей, отрезки труб с заглушками, аэрозольные упаковки, консервные банки. Часто в качестве корпусов ВУ используются как литые цилиндрические изделия из чугуна, так и выполненные на токарном станке. Как правило, такие корпуса для уси­ления осколочного поражающего действия имеют рифления или про­точки на внешней поверхности, выполняемые при помощи токарного или фрезерного станков, ножовок и т.д.

Дополнительное усиление поражающего действия ВУ при взрыве обеспечивается и введением в массу вещества заряда готовых поража­ющих элементов, в качестве которых используются гвозди, иголки, гайки, болты, шайбы, рубленая проволока, шарики подшипников, ку­

сочки чугуна, дробь и т.д. — для усиления осколочного действия; для усиления болевых ощущений в области раневых повреждений — пова­ренная соль.

Готовые поражающие элементы могут располагаться и в составе оболочки, например, когда в качестве оболочки использовалась эпок-сидная смола с застывшими в ней осколками, и могут быть закреплены фиксирующим материалом на внешней поверхности корпуса ВУ.

Для маскировки взрывные устройства оформляются в виде почто­вых отправлений — бандеролей, посылок, монтируются в конструкцию бытовых электроприборов — настольных ламп, радиоприемников, маг­нитофонов, каминов, утюгов, фонариков, электробритв и т.п. ВУ, вмон­тированные в электро- и радиоаппаратуру, рассчитаны, как правило, на срабатывание при использовании изделия.

Изделия промышленного изготовления народ­но-хозяйственного назначения— не являющиеся ни бое­припасами, ни взрывными устройствами. Под эту категорию подпада­ют сигнальные патроны для подачи сигнала бедствия с морских судов и спасательных шлюпок, железнодорожные петарды для подачи сигна­ла машинистам, различные виды прострелочно-взрывной аппаратуры (например, торпеды ТШТ, ТШБ, ТКО, труборез ТКГ, грунтоносы, взрывные паркеры, перфораторы ПКС, ПКО и др.), применяемые для перфорации обсадных труб в газовой промышленности, торпедирова­ния скважин при нефтеразработках, для поиска полезных ископаемых, для рытья котлованов, постройки плотин и других народно-хозяйст­венных задач. Большинство указанных изделий относятся с техничес­кой точки зрения к категории изделий повышенной взрывоопасности.

Изделия спецтехники— изделия, состоящие на обеспече­нии спецподразделений Федеральной службы безопасности, милиции, внутренних войск, предназначенные для оказания временного психо­физиологического (в основном светозвукового) воздействия на право­нарушителей и выполнения иных специальных задач (например, изде­лия «Заря», «Пламя», «Факел», «Ключ» и др.). Все они признаются условно-безопасными изделиями и представляют собой пиротехничес­кий разрывной заряд, снабженный детонатором и помещенный в обо­лочку (корпус) из пенопласта, патронной бумаги или пластмассы.
