Курсовая работа (т): Тормозная система автомобиля ВАЗ 21115

Рис. 2 - Устройство переднего тормозного механизма на ВАЗ 21115

Передний тормозной механизм состоит из таких составляющих(см.Рис 3):

.Тормозной диск. Непосредственно связан со ступицей колеса и вращается вместе с ним. Замедление вращения и остановка диска приводит к замедлению и остановке колеса.

.Направляющая колодок. Служит обоймой для колодок и основанием для направляющих пальцев.

.Суппорт. Объединяет в единый узел колодки, цилиндр, поршень и обеспечивает равномерную передачу усилия от обеих колодок на диск.

.Тормозные колодки. Непосредственно воздействуют на диск, сжимая его с двух сторон и замедляя движение.

.Цилиндр. Герметичная полость, в которой движется поршень.

.Поршень. Под воздействием давления гидравлической жидкости прижимает колодку к диску. Благодаря системе «плавающая скоба», синхронно прижимается и вторая колодка. Это обеспечивает равномерный износ их накладок, диска и гарантирует эффективное торможение.

.Кольцо для уплотнения. Предотвращает утечку жидкости и обеспечивает герметичность системы

.Чехол для защиты направляющего пальца от попадания грязи, что дает беспрепятственное перемещение колодок.

.Направляющий палец. Позволяет колодкам равномерно перемещаться и прилегать к диску всей плоскостью.

.Защитный кожух. Защищает диск от попадания дорожной грязи.

Рис. 3 - Устройство заднего тормозного механизма на ВАЗ 21115: 1. Ступичная гайка. 2. Фланец ступицы. К ней крепится тормозной барабан. 3. Нижняя стягивающая пружинка. 4. Левая колодка. 5. Упорная пружина. 6. Цилиндр. 7. Верхняя стягивающая пружинка. 8. Направляющая планка. 9. Эксцентрик. 10. Правая колодка. 11. Накладка колодки

5. Принцип работы тормозной системы автомобиля ваз 21115

При нажатии на педаль тормоза нагрузка передается к усилителю, который создает дополнительное усилие на главном тормозном цилиндре. Поршень главного тормозного цилиндра нагнетает жидкость через трубопроводы к колесным цилиндрам. При этом увеличивается давление жидкости в тормозном приводе. Поршни колесных цилиндров перемещают тормозные колодки к дискам (барабанам).

При дальнейшем нажатии на педаль увеличивается давление жидкости и происходит срабатывание тормозных механизмов, которое приводит к замедлению вращения колес и появлению тормозных сил в точке контакта шин с дорогой. Чем больше приложена сила к тормозной педали, тем быстрее и эффективнее осуществляется торможение колес. Давление жидкости при торможении может достигать 10-15 МПа.

При окончании торможения (отпускании тормозной педали), педаль под воздействием возвратной пружины перемещается в исходное положение. В исходное положение перемещается поршень главного тормозного цилиндра. Пружинные элементы отводят колодки от дисков (барабанов). Тормозная жидкость из колесных цилиндров по трубопроводам вытесняется в главный тормозной цилиндр. Давление в системе падает.

6. Техническое обслуживание тормозной системы автомобиля ваз 21115

При ежедневном обслуживании проверяют действие тормозов в начале движения автомобиля, герметичность соединений в трубопроводах и узлах гидропривода жидкости контролируют по уровню жидкости в бачках и наличию подтеков в местах соединений. Утечку воздуха определяют по снижению давления на манометре на неработающем двигателе на слух и др.

При первом техническим обслуживании кроме работ при ЕТО проверяют: состояние и герметичность трубопроводов тормозной системы, эффективность действия тормозов, свободный и рабочий ход педали тормоза и рычага стояночного тормоза, уровень тормозной жидкости в главном тормозном цилиндре и при необходимости доливают, состояние тормозного крана, состояние механических сочленений педали, рычагов и других деталей привода.

При втором техническом обслуживании проводят работы в объеме ЕТО и ТО-1 и дополнительно проверяют состояние тормозных механизмов колес при их полной разборке, заменяют изношенные детали (колодки, тормозные барабаны), собирают и регулируют тормозные механизмы. Прикачивают гидропривод тормозов и привод стояночного тормоза.

Сезонное обслуживание совмещают с работами при втором техническом обслуживании и дополнительно производят работы в зависимости от сезона.

Регулировочные работы по тормозной системе включают в себя устранение подтеканий жидкости из гидропривода тормозов и его прокачку от попавшего воздуха, регулирование свободного хода педали тормоза и зазора между колодками и барабаном, регулировку стояночного тормоза.

Подтекание жидкости из системы гидропривода устраняется подтяжкой резьбовых соединений трубопроводов, а также заменой вышедших из строя шлангов, манжет и других деталей.

Воздух из гидропривода тормозной системы автомобиля удаляют в следующем порядке:

• проверяют уровень тормозной жидкости в наполнительном бачке главного тормозного цилиндра и при необходимости доливают жидкость до заданной отметки;

• снимают резиновый колпачок с клапана выпуска воздуха колесного тормозного цилиндра и на него надевают резиновый шланг, конец которого опускают в емкость с тормозной жидкостью;

• отвертывают на пол оборота клапан выпуска воздуха и резко нажимают на педаль тормоза несколько раз;

• удерживают в нажатом положении до выхода пузырьков воздуха;

• завертывают клапан при нажатой педали.

Далее в таком порядке прокачивают остальные колесные цилиндры. При прокачке следует постоянно доливать жидкость в наполнительный бачок.

После прокачки гидропривода педаль тормоза должна приобрести «жесткость» и ход педали восстанавливается в пределах допустимого.

Регулировка зазора между колодками и тормозным барабаном осуществляется автоматически благодаря перемещению упорных колец в колесных тормозных цилиндрах по мере изнашивания тормозных накладок.

Регулировка свободного хода педали тормоза в системе заключается в установке правильного зазора между толкателем и поршнем главного цилиндра, который регулируют изменением длины толкателя. Она должна быть такой, чтобы зазор был в пределах 1,5-2,0 мм, что соответствует свободному ходу педали тормоза 8-14 мм.

Регулировка стояночного тормозного производится изменением длины наконечника уравнителя троса, связанного с рычагом. Ход рычага должен составлять 3-4 щелчка запирающего устройства.

7. Ремонт тормозной системы автомобиля ваз 21115

Ремонт Главного тормозного цилиндра

Снятие и установка

Снятие

Отсоедините трубопроводы от главного цилиндра и колодку с проводами от клемм датчика аварийного уровня тормозной жидкости. Закройте отверстия у трубопроводов и главного цилиндра, чтобы предупредить утечку жидкости и попадание в них пыли, грязи.

Снимите цилиндр в сборе с бачком, отвернув гайки 1 его крепления к вакуумному усилителю. Снимите датчик аварийного уровня тормозной жидкости и слейте из бачка и из цилиндра тормозную жидкость. Снимать бачок с главного цилиндра не рекомендуется, если в этом нет необходимости.

Рис. 4 - Крепление вакуумного усилителя и главного цилиндра: 1 - гайка крепления главного цилиндра; 2 - гайка крепления кронштейна вакуумного усилителя

Установка

Установку главного цилиндра проводите в последовательности, обратной снятию. После установки цилиндра прокачайте систему гидропривода тормозов для удаления воздуха.

Замена бачка (См. Приложение Б)

.Отсоедините провод от клеммы «минус» аккумуляторной батареи.

.Разжав фиксаторы, отсоедините колодку жгута проводов от пробки бачка главного тормозного цилиндра.

. Отверните пробку бачка главного тормозного цилиндра

. Откачайте тормозную жидкость из бачка, например, большим медицинским шприцем.

5. Ослабьте хомут крепления шланга к главному цилиндру выключения сцепления, сдвиньте хомут по шлангу

6. …и отсоедините шланг от бачка главного тормозного цилиндра.

. Поддев отверткой, снимите бачок, извлекая его патрубки из соединительных втулок.

. Если в процессе эксплуатации наблюдалась утечка тормозной жидкости через соединительные втулки, извлеките втулки из отверстий корпуса цилиндра.

9. Перед установкой бачка вставьте в отверстия главного тормозного цилиндра соединительные втулки. Затем установите бачок, вставив его патрубки в соединительные втулки усилием руки до упора.

. Залейте тормозную жидкость и удалите воздух из гидропривода

Замена регуляторов тормозных сил (см. Приложение В)

. Отверните гайку крепления трубопровода, удерживая пробку регулятора от проворачивания вторым ключом

. …и отведите трубопровод в сторону.

. Перед снятием неисправного регулятора (заднее колесо блокируется раньше передних или одновременно с ними) проверьте чистоту его рабочей камеры. Для этого ослабьте затяжку пробки регулятора, удерживая регулятор от проворачивания вторым ключом...

. …и выверните пробку вместе с пружиной и плунжером. Очистите детали регулятора от загрязнений, промойте их свежей тормозной жидкостью и установите на место. Удалите воздух из системы и вновь проверьте эффективность работы регулятора.

. Если работоспособность регулятора не восстановилась, замените оба регулятора комплектом. Отсоединив от регулятора трубопровод, ослабьте затяжку регулятора давления...

. …и выверните регулятор из корпуса главного тормозного цилиндра.

. Аналогично снимите второй регулятор давления.

. Установите регуляторы давления в порядке, обратном снятию, и удалите воздух из гидропривода тормозной системы

Замена тормозной жидкости

Для того чтобы в систему гидропривода при замене тормозной жидкости не попал воздух и затрачивалось минимальное количество времени на эту операцию, придерживайтесь следующих правил:

действуйте в том же порядке, как и при прокачке тормозов, но используйте шланг со стеклянной трубкой на конце, которую опустите в сосуд с тормозной жидкостью;

нажимая на педаль тормоза, выкачивайте старую тормозную жидкость до тех пор, пока в трубке не покажется новая жидкость; после чего выполните два полных хода педалью тормоза и, удерживая ее в нажатом положении, заверните штуцер. При прокачке следите за уровнем жидкости в бачке и своевременно доливайте жидкость до максимального уровня;

повторите такую же операцию на каждом рабочем цилиндре в том же порядке, как и при прокачке;

наполните бачок до максимального уровня и проверьте работу тормозов на ходу автомобиля.

Ремонт регулятора давления

Снятие и установка

Отсоединить упругий рычаг 10 привода регулятора давления от рычага задней подвески, для чего снимите с пальца 15 стопорное кольцо 14, шайбу 13, а затем серьгу 11.

Отсоедините от регулятора давления трубопроводы, не допуская утечки тормозной жидкости.

Отверните гайки крепления кронштейна регулятора давления к кузову и снимите кронштейн в сборе с регулятором давления и рычагами его привода.

Установка регулятора давления проводится в порядке, обратном снятию.

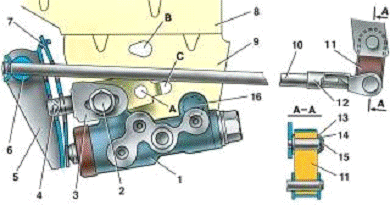

Рис. 5 - Привод регулятора давления: 1 - регулятор давления; 2, 16 - болты крепления регулятора давления; 3 - кронштейн рычага привода регулятора давления; 4 - штифт; 5 - рычаг привода регулятора давления; 6 - ось рычага привода регулятора давления; 7 - пружина рычага; 8 - кронштейн кузова; 9 - кронштейн крепления регулятора давления; 10 - упругий рычаг привода регулятора давления; 11 - серьга; 12 - скоба серьги; 13 - шайба; 14 - стопорное кольцо; 15 - палец кронштейна; А, В, С - отверстия

Проверка и регулировка привода регулятора давления

Предварительную оценку настройки привода регулятора давления можно определить по зазору между нижней частью рычага 5 (см. рис.18) привода регулятора давления и пружиной 7. Зазор должен быть в пределах 2-2,1 мм.

Регулировку привода регулятора давления проводят с помощью приспособления 67.7834.9512, для чего:

зацепите захват тросика груза 6 за скобу 5, а тросик перекиньте через ролик 3 и, слегка нажав на груз приблизительно с усилием 4,9 Н (0,5 кгс) вниз, опустите груз [масса груза должна быть равна (1,5±0,05) кг];

убедитесь, что рычаг 4 не задевает за рычаг задней подвески;

установите на ось кронштейна рычага задней подвески шаблон 1 и проверьте, входит ли в паз шаблона рычаг 4 привода регулятора давления. Это указывает на правильность регулировки привода, при котором расстояние между центром оси кронштейна рычага задней подвески и осью рычага 4 равно (28±0,2) мм.

В случае неправильной регулировки привода ослабьте болты 16 и 2 (см. рис. 18) крепления регулятора давления, вставьте в отверстия А и В штифты специального рычага и переместите кронштейн до совпадения оси рычага 10 привода регулятора давления и оси паза шаблона. В этом положении затяните болты 16 и 2 крепления регулятора давления, и убедившись в правильности регулировки, соедините серьгу 11 с кронштейном рычага задней подвески.

Ремонт вакуумного усилителя

Снятие и установка (Приложение Г)

. Отсоедините колодку с проводами от датчика уровня тормозной жидкости.

. Придерживая обратный клапан вакуумного усилителя, снимите с него вакуумный шланг.

3. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю.

4. Не отсоединяя тормозных трубок, осторожно отведите главный цилиндр от вакуумного усилителя.

. Под панелью приборов отверните четыре гайки крепления кронштейна педали тормоза.

6. Снимите кронштейн с педалью и вакуумным усилителем (в подкапотном пространстве).

7. Поддев отверткой, снимите стопорную пластину пальца и, вытолкнув палец, отсоедините толкатель вакуумного усилителя от педали.

8. Отверните две гайки крепления усилителя к кронштейну педали и, поддев отверткой, снимите усилитель с кронштейна.

9.Установите новый усилитель в порядке, обратном снятию.

Проверка регулятора на стенде

Установите регулятор давления на стенд и подключите его, как показано на рис. 6. Закрепите конец упругого рычага в нагрузочном приспособлении 3. Прокачайте систему через клапан 1. Проверьте герметичность подсоединения регулятора к стенду (утечки не допускаются).

Отрегулируйте усилие на упругом рычаге нагрузочным приспособлением таким образом, чтобы давление включения было (3±0,1) МПа [(30±1) кгс/см2].

Для определения давления включения используйте манометры М1 и М2. Подайте на входы А и D пульсирующее давление 0-8 МПа (0-80 кгс/см2) с частотой около 1 Гц. Выполните 15-20 циклов для приработки деталей регулятора. Затем подайте на входы А и D давление 8 МПа (80 кгс/см2). Показания манометра М2 должно быть 3,7-4,5 МПа (37-45 кгс/см2).

Рис. 6 - Схема проверки регулятора давления на стенде: 1 - клапаны для прокачки; 2 - манометры; 3 - нагрузочное приспособление; 4 - цилиндр для создания давления

тормозной система автомобиль ремонт

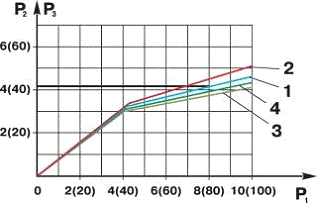

Проверьте работу регулятора давления в диапазоне давления от 3 до 10 МПа (от 30 до 100 кгс/см2) на входах А и D. Давление на выходе В (показания манометра М2) должно укладываться в заштрихованную зону рис. 6.
