Дипломная (вкр): Разработка и внедрение системы анализа и статистики данных

Невизуальным компонент TTable (как и другие компоненты, например, TQuery, TDataSource) называется потому, что он применяется для хранения и доступа к данным, а не для их визуализации - для этой цели применяются визуальные компоненты (TDBGrid, TEdit и другие).

После того, как мы разместили компонент TTable, установим его свойства. Для этой цели воспользуемся инспектором объектов (Object Inspector), который обычно помещается слева от формы. Если он не видим, его можно вызвать, нажав кнопку F11. Инспектор объектов позволяет устанавливать свойства того компонента, который выделен при помощи мыши. Выделим мышью компонент TTable.

Установим значение свойства DatabaseName (псевдоним БД) в PRIMER при помощи выпадающего списка или введя его вручную. Установим значение свойства TableName (имя таблицы БД) в Materialy. DB при помощи выпадающего списка. После этого установим значение свойства Active в True. После этого произойдет реальное связывание компонента TTable (он по умолчанию имеет имя Table1) с реально существующей таблицей Materialy. DB.

Компонент TTable и компонент TQuery (его мы рассмотрим позже) служат для хранения наборов данных. Понятие набора данных несколько шире, чем понятие таблицы БД, поскольку набор данных может содержать:

подмножество записей или полей таблицы БД (компоненты TTable, TQuery);

записи, сформированные из нескольких таблиц БД (компонент TQuery).

Расположим в контейнере DataModule компонент TDataSource. Он служит в качестве связующего звена между невизуальными компонентами (в данном случае Table1) и визуальными компонентами, которые мы добавим в форму №3 позднее. Поэтому компоненты TDataSource часто называют источниками данных. Установим свойство DataSet (имя набора данных) компонента TDataSource в значение Table1 путем выбора из выпадающего списка.нужно сохранить под каким-либо именем (по умолчанию Unit5. pas). Имя модуля Unit, в котором описан TDataModule, добавляется в текст модулей unit всех иных форм приложения, которые будут использовать БД и TDataSource, расположенные в этом TDataModule. Это производится в главном меню среды Delphi, в элементе меню File|Use Unit.

В дальнейшем визуальные компоненты, работающие с данными набора данных (НД), должны в своем свойстве DataSource содержать имя соответствующего компонента TDataSource из TDataModule. При этом имя является составным: сначала идет имя компонента TDataModule и затем через точку - имя компонента TDataSource, например DataModule5. DataSource1.

2.6.7 Обеспечение целостности данных

При создании схемы данных пользователь включает в неё таблицы и устанавливает связи между ними. Для связей типа 1: 1 и 1: М можно задать параметр обеспечения связной целостности данных, а также автоматическое каскадное обновление и удаление связанных записей.

Обеспечение связной целостности данных означает, что при корректировке базы данных обеспечивается для связанных таблиц контроль над соблюдением следующих условий:

а) в подчиненную таблицу не может быть добавлена запись с несуществующим в главной таблице значением ключа связи;

б) в главной таблице нельзя удалить запись, если не удалены связанные с ней записи в подчиненной таблице;

в) изменение значений ключа связи в записи главной таблицы невозможно, если в подчиненной таблице имеются связанные с ней записи.

2.6.8 Каскадное обновление и удаление связанных записей

Если для выбранной связи обеспечивается поддержание целостности, можно задать режим каскадного обновления связанных полей и режим каскадного удаления связанных записей.

В режиме каскадного обновления связанных полей при изменении значения поля связи в записи главной таблицы, автоматически изменяются значения в соответствующем поле в подчиненных записях.

В режиме каскадного удаления связанных записей при удалении записи из главной таблицы будут автоматически удаляться все связанные записи в подчиненных таблицах. При удалении записи из главной таблицы выполняется каскадное удаление подчиненных записей на всех уровнях, если этот режим задан на каждом уровне.

При удалении записей непосредственно в таблице или через форму выводится предупреждение о возможности удаления связанных записей.

Решение поставленной передо мной задачи должно обеспечить работу с информацией телекоммуникационной организации. Созданная мной система должна обеспечивать фиксирование операций продаж товаров, выполняемых в отделе статистики, а именно:

- поиск товаров по различным критериям;

- просмотр всех владельцев карточек;

просмотр данных по продажам за определенный и неопределенный период;

- редактирование данных;

- создание диаграмм.

3. Проектирование пользовательского интерфейса

Как говорилось ранее, данная программа предназначена для формирования статистических данных по продаваемым товарам и покупателям ТОО Рамстор.

Для установки программы на компьютере должно иметься не менее 1,6 Мбайт свободной памяти, с учетом, что база пуста. Для того чтобы программа работала на компьютере, нужно чтоб база данных находился на диске D в папке программа.

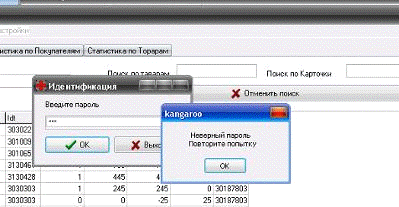

Работа программы начинается с процесса идентификации пользователя (рисунок 3.1).

Рисунок 3.1 - Внешний вид окна ввода пароля

Главное окно состоит из трех вкладок БД, Статистика по Покупателям и Статистика по товарам. На первой вкладке можно с помощью раскрывающегося меню выбрать базы по товарам, карточкам и по клиентам

Для поиска данных о продажах необходимо в текстовые поля "Поиск по товару" или "Поиск по карточке" вписать нужный параметр и с первого символа будет выполнятся фильтрация данных в таблице

Поиск данных о товарах - необходимо в текстовые поля "Поиск по товарам" (ID товара) или "Поиск по наименованию" вписать нужный параметр и с первого символа будет выполнена фильтрация данных в таблице

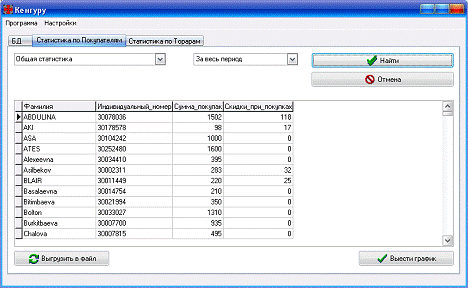

Для того чтобы построить статистику по Покупателям или по Товарам необходимо перейти на соответствующие вкладки, где можно задать общую статистику или по определенному покупателю или товару за весь период начиная с регистрации в базе данных, за определенный календарный день или за определенный период задаваемый пользователем. После задания определенных опций необходимо нажать кнопку "Найти", после чего выводится список с заданными критериями

На этой форме так же можно выполнить выгрузку в табличный процессор Excel результат формирования статистического запроса

Помимо этого на форме имеется кнопка "Вывести график", при нажатии на которую открывается окно с диаграммой скидок покупателям построенной на базе сформированного запроса

Нажав кнопки "Назад" или "Вперед" можно перемещаться к следующим клиентам или возвращаться к предыдущим фрагментам

Программа в целях безопасности позволяет включить блокировку БД, например, в случае, когда пользователь отлучился от рабочего места. При нажатии сочетания клавиш Ctrl+Alt+X или выбрать в главном меню Файл команду Блокировка (рисунок).

Рисунок. Блокировка БД

В приложении можно изменить пароль доступа с помощью команды меню "Настройки"/"Сменить пароль" (рисунок 3.9, 3.10, 3.11).

Рисунок 3.9 - Меню Настройки

Рисунок 3.10 - Смена пароля

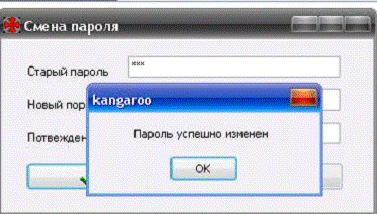

Рисунок 3.11 - Подтверждение смены пароля

4. Охрана труда

Данный раздел дипломного проекта написан с учётом следующих законов Республики Казахстан: "Закон о безопасности и охране труда" от 28.02.2004г. № 528-II ЗРК; "Закон о промышленной безопасности на опасных производственных объектах" от 03.04.2002г. № 314-II ЗРК; "Закон о пожарной безопасности" от 22.11.1996г.; "Закон о труде в Республике Казахстан" от 10.12.1999г. № 493-I О труде в РК (с изменениями внесенными Законами РК от 06.12.01г. №260-II; от 25.09.03г. №484-II).

Санитарно-эпидемиологические правила и нормы "Санитарно-эпидемиологические требования к эксплуатации персональных компьютеров, видеотерминалов и условиям работы с ними" от 18 августа 2004 года №631.

4.1 Санитарно-эпидемиологические требования к организации и условиям работы с видеодисплейными терминалами и персональными электронно-вычислительными машинами

4.1.1 Санитарно-эпидемиологические требования к микроклимату

В производственных помещениях, где работают на ВДТ или ПЭМВ является вспомогательной, температура, относительная влажность, и скорость движения воздуха на рабочих местах должны соответствовать, действующим допустимым санитарным нормам микроклимата производственных помещений.

В производственных помещениях, в которых работа на ВДТ или ПЭВМ является основной (диспетчерские, операторские, расчетные, посты управления, залы вычислительной техники, офисы и др.), должны обеспечиваться оптимальные параметры микроклимата (таблица 4.1).

Таблица 4.1 - Оптимальные нормы микроклимата для помещений с ВДТ и ПЭВМ

Период года	Категория работ	Температура воздуха, 0С, не более	Относительная влажность воздуха, %	Скорость движения воздуха, м/с
холодный	Легкая 1а Легкая 1б	22-24 23-21	40-60 40-60	0,1 0,1
теплый	Легкая 1а Легкая 1б	23-25 22-24	40-60 40-60	0,1 0,2

Для повышения влажности воздуха в помещениях с ВДТ и ПЭВМ рекомендуется применять увлажнители воздуха, ежедневно заправляемые дистиллированной или кипяченой питьевой водой. Примечание. К категории 1а относятся работы, производимые сидя и не требующие физического напряжения, при которых расход энергии составляет до 120 ккал/ч; к категории 1б относятся работы, производимые стоя, сидя или связанные с ходьбой и сопровождающиеся некоторым физическим напряжением, при котором расход энергии составляет от 120 до 150 ккал/ч.

4.1.2 Санитарно-эпидемиологические требования к освещению на рабочих местах

Естественное освещение должно осуществляться через световые проемы и регулироваться таким образом, чтобы уровни освещенности на рабочих местах соответствовали требованиям, приведенным в таблице 4.2.

Таблица 4.2 - Уровни освещенности на рабочих местах

Точка контроля	Освещенность (естественная, искусственная), лк	Освещенность КЕО, %	Освещенность комбинированная, лк
Стол, клавиатура (Г)	400	1,5	500
Экран (В)	300		300

В случаях производственной необходимости эксплуатация ВДТ и ПЭВМ в помещениях без естественного освещения может проводиться только по согласованию с органами и учреждениями Государственного санитарно-эпидемиологического надзора.

Искусственное освещение в помещениях, где ведутся работы на ВД Т или ПЭВМ, должно осуществляться системой общего равномерного освещения. В производственных и административно-общественных помещениях, где ведется работа с документами, рекомендуется применение комбинированною освещения (к общему освещению дополнительно устанавливаются светильники местного освещения, предназначенные для освещения зоны расположения документов).

На рабочих местах у ВДТ и ПЭВМ освещенность нормируется в вертикальной плоскости (плоскости экрана) и в горизонтальной плоскости (плоскости стола в зоне работы с документами). Нормирование ведется в абсолютных единицах (люксах), вне зависимости от того, естественное или искусственное освещение в помещении. На горизонтальной поверхности стола в зоне работы с документами комбинированная освещенность должна быть не менее 500 лк (при этом освещенность от общей системы должна составлять не менее 300 лк). При отсутствии комбинированного освещения освещенность на горизонтальной поверхности стола (естественная или искусственная) должна быть не менее 400 лк. На экране (в вертикальной плоскости) освещенность должна 6ыть 200лк. Местное освещение не должно создавать блики на экране и увеличивать его освещенность более 300 лк. Уровни освещенности рабочих мест приведены в таблице 4.2.

Показатель дискомфорта должен быть не более 25, коэффициент пульсации освещенности в административно-общественных здания - не более 10 %, в дошкольных и всех учебных заведениях не более 5 %, показатель ослепленности от источников общего искусственного освещения в производственных помещениях должен быть не более 20.

Следует ограничивать прямую блесткость от источников освещения, при этом яркость светящихся поверхностей (окна, светильники и др.), находящихся в поле зрения, должна быть не более 200 кд/кв. м.

Отраженная блесткость на рабочих поверхностях (экран, стол, клавиатура и др.) ограничивается за счет правильного выбора типов светильников и расположения рабочих мест по отношению к источникам естественного и искусственного освещения, при этом яркость потолка, при применении системы отраженного освещения, не должна превышать 200 кд/кв. м.

Необходимо ограничивать неравномерное, распределения яркости в поле зрения пользователя ВДТ и ПЭВМ, при этом соотношение яркости между рабочими поверхностями (стол: экран) не должно превышать 3: 1-5: 1, а между рабочими поверхностями и поверхностями стен и оборудования - 10: 1.

В качестве источников света при искусственном освещении рекомендуется применяться преимущественно люминесцентные лампы типа ЛБ. При устройстве отраженного освещения в производственных и административно-общественных помещениях допускается применение металло-галогенных ламп мощностью до 250 Вт. Рекомендуется применение ламп накаливания в светильниках местного освещения.

Светильники общего освещения следует располагать в виде сплошных или прерывистых линий, сбоку от рабочих мест, параллельно линии зрения пользователя при рядном расположении ВДТ и ПЭВМ. При периметральном расположении компьютеров светильники должны находиться ближе к переднему краю, обращенному к оператору.

В помещениях с ВДТ и ПЭВМ для освещения рекомендуется применять светильники серии ЛП036 с зеркализированными решетками, укомплектованные высокочастотными пускорегулирующими аппаратами (ВЧПРА) для снижения коэффициента пульсации. Допускается применять светильники серии ЛП036 без ВЧ ПРА только в модификации "Кососвет", а также светильники прямого света - П, преимущественно прямого света - Н, преимущественно отраженного света В. Применение светильников без рассеивателей и экранирующих решеток не допускается. При отсутствии светильников с ВЧ ПРА лампы многоламповых светильников или рядом расположенные светильники общего освещения следует включать на разные фазы трехфазной сети.

Светильники общего освещения.

При отсутствии светильников серии ЛПО 36 с ВЧ ПРА и без ВЧ ПРА в модификации "Кососвет" допускается применение светильников общего освещения серий:

- ЛПО13 - 4x40/Б - 01;

- ЛСП13 - 2х40-06;

- ЛСП13 - 2x65-06;

- ЛСО05 - 2x40-001;

- ЛСО05 - 2x40-003;

- ЛСО04 - 2x36-008;

- ЛПО34 - 4x36-002;

- ЛПО34 - 4x58-002;

- ЛПОЗ1 - 2x40-002.

А также их отечественных и зарубежных аналогов.

Яркость светильников общего освещения в зоне углов излучения, от 50 до 90 градусов с вертикалью в продольной и поперечной плоскостях должна составлять не более 200 кд/кв. м, защитный угол светильников должен быть не менее 40 градусов.

Светильники местного освещения должны иметь не просвечивающий отражатель с защитным углом не менее 40 градусов.

Коэффициент запаса (Кз) для осветительных установок общего освещения должен приниматься равным 1,4.

Для обеспечения нормируемых значений освещенности в помещениях для использования ВДТ и ПЭВМ следует проводить чистку оконных стекол и светильников не реже двух раз в год и проводить своевременную замену перегоревших ламп.

4.1.3 Требования к уровням электромагнитных полей на рабочих местах, оборудованных ПЭВМ

Интенсивное электромагнитное поле промышленной частоты вызывает у работающих нарушение функционального состояния центральной нервной системы, сердечной деятельности и системы кровообращения.

Первичным проявлением действия электромагнитной энергии является нагрев, который может привести к изменениям и даже повреждениям тканей и органов.

Степень биологического воздействия электромагнитных полей на организм человека зависит от частоты колебаний, напряженности и интенсивности поля, длительности его воздействия. Биологическое воздействие полей разных диапазонов неодинаково. Изменения, возникающие в организме под воздействием электромагнитных полей, чаще всего обратимы.

В результате длительного пребывания в зоне действия электромагнитных полей наступает преждевременная утомляемость, сонливость или нарушение сна, появляются частые головные боли, наступает расстройство нервной системы и другое.

При систематическом облучении наблюдаются стойкие нервно-психические заболевания, изменение кровяного давления, замедление пульса, трофические явления (выпадение волос, ломкость ногтей и т.п.).

В таблице 4.3 приведена предельно допустимая напряженность электромагнитного поля.

Таблица 4.3 - Предельно допустимая напряженность электромагнитного поля

Частота	Напряжение
Электромагнитная составляющая, В/м
60кГц	50
3-30МГц	20
30-50МГц	10
50-300МГц	5
Магнитная составляющая, А/м
60-1,5МГц	5
30-50МГц	0,3

С целью защиты от воздействия электромагнитного поля необходимо применять следующие организационные и технические меры:

- пребывание человека под воздействием электромагнитного поля должно соответствовать следующему правилу - 4 часа работы с перерывом в один час;

- расстояние до экрана монитора должно быть 50-70 см;

- использование защитного экрана;

- плоскость экрана должна быть расположена вертикально или с наклоном на работающего;

- угол зрения должен находиться в пределах 15-20 градусов для оптимального различия символов на экране.

4.1.4 Обеспечение пожаробезопасности в вычислительном центре

Согласно СНиП РК 2.02-05-2002 "Пожарная безопасность зданий и сооружений" для большинства помещений ВЦ установлена категория пожарной опасности В.

Таблица 4.4 - Категории помещений по взрывопожарной и пожарной опасности:

Категория помещения	Характеристика веществ и материалов, находящихся (обращающихся) в помещении
А взрывопожароопасная	Горючие газы, легковоспламеняющиеся жидкости с температурой вспышки не более 28°С в таком количестве, что могут образовывать взрывоопасные парогазовоздушные смеси, при воспламенении которых развивается расчетное избыточное давление взрыва в помещении, превышающее 5 кПа Вещества и материалы, способные взрываться и гореть при взаимодействии с водой, кислородом воздуха или друг с другом в таком количестве, что расчетное избыточное давление взрыва в помещении превышает 5 кПа
Категория помещения	Характеристика веществ и материалов, находящихся (обращающихся) в помещении
Б взрывопожароопасная	Горючие пыли и волокна, легковоспламеняющиеся жидкости с температурой вспышки более 28°С, горючие жидкости в таком количестве, что могут образовывать взрывоопасные пылевоздушные или паровоздушные смеси, при воспламенении которых развивается расчетное избыточное давление взрыва в помещении, превышающее 5 кПа
В1-В4 пожароопасная	Горючие и трудногорючие жидкости, твердые пожароопасная горючие и трудногорючие вещества и материалы (и том числе пыли и волокна), вещества и материалы, способные при взаимодействии с водой, кислородом воздуха или друг с другом только гореть, при условии, что помещения, в которых они имеются и наличии или обращаются, не относятся к категории А и Б
Г	Негорючие вещества и материалы в горячем, раскаленном или расплавленном состоянии, процесс обработки которых сопровождается выделением лучистой теплоты, искр и пламени; горючие газы, жидкости и твердые вещества, которые сжигаются или утилизируются в качестве топлива
Д	Негорючие вещества и материалы в холодном состоянии

Особые требования предъявляют к устройству и размещению кабельных коммуникаций. Все виды кабелей от трансформаторных подстанций и двигатель - генераторных агрегатов прокладывают в металлических газовых трубах вплоть до распределительных щитов и стоек питания. В машинных залах кабельные линии прокладывают под технологическими съемными полами, которые выполняют из негорючих или трудногорючих материалов с пределом огнестойкости не менее 0.5 ч.

Подпольные пространства под съемными полами разделяют несгораемыми перегородками с пределом огнестойкости не менее 0.75 ч на отсеки площадью не более 250 м², коммуникации через которые прокладывают в специальных обоймах с применением негорючих уплотняющих материалов.

Для быстрого извещения о возникновении помещения оборудуют средствами электрической пожарной сигнализацией: тепловыми и дымовыми извещателей. В качестве первичных средств пожаротушения необходимо использовать ручные углекислотные огнетушители.

Нормы оснащения помещений огнетушителями приведены в таблице 4.5 Нормы оснащения зданий (сооружений) и территории пожарными щитами приведены в таблице 4.5.

Таблица 4.5 - Нормы оснащения помещений огнетушителями:

Категория помещения	Предельная защищаемая площадь, кв. м	Класс пожара	Пенные и водные огнетушители вместимостью 10л	Порошковые огнетушители вместимостью, л			Хладоновые огнетушители вместимостью, 2 (3) л	Углекислотные огнетушители вместимостью, л
				2	5	10		2	5 (8)
В	400	А	2++	4+	2++	1+	-	-	2++
		Д	-	-	2+	1++	-	-	-
		(Е)	-	-	2++	1+	-	-	2++

Таблица 4.6 - Нормы оснащения зданий (сооружений) и территории пожарными щитами [7]:

Наименование назначения помещений и категория помещений или наружных установок по взрывопожарной и пожарной опасности	Предельная защищаемая площадь одним пожарным щитом, м2	Класс пожара	Тип щита
В	400	А Е	ЩП-А ЩП-Е

Создание укрупненных ВЦ, размещаемых в высотных зданиях, с большим штатом работающих придает особое значение вопросам вынужденной эвакуации из них людей при пожаре.

Число эвакуационных выходов из зданий с каждого этажа и из помещений должно быть два. Допускается проектировать один эвакуационный выход, если расстояние от наиболее удаленного рабочего места до этого выхода не превышает 25 м, а количество работающих в смене до 50 человек допускается предусматривать второй выход на наружную лестницу.

Ширину эвакуационного выхода (двери) устанавливают в зависимости от общего количества людей, эвакуирующихся через этот выход, но не менее 0,8 м.

Высота прохода на эвакуационных путях должна быть не менее 2 м, а их ширина в свету - не менее 1 м. Двери на эвакуационных путях должны открываться по направлению выхода из здания.

В полу на эвакуационных путях не допускаются перепады высот более 45 см. в местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1: 6.

Лестницы должны иметь надежные ограждения. Целесообразно поручень при спуске по лестнице располагать с правой стороны, а при ширине марша более 1,5 м - с обеих сторон.

В ВЦ входы в машинный зал делают через тамбуры - шлюзы, оборудованные самозакрывающимися двупольными дверями со специальным уплотнением. Двери тамбура - шлюза должны открываться в сторону машинного зала, который всегда находиться под избыточным давлением воздуха. Ширина дверей должна быть не менее 1,5 м, высота - не менее 2 м, ширина коридоров - не менее 1,8 м. Из машинных залов площадью более 250 м² предусматривается не менее двух выходов.

На эвакуационных путях устраивают как естественное, так и искусственное аварийное освещение

4.1.5 Обеспечение электробезопасности в вычислительном центре

Электрические установки, к которым относится практически все оборудование ЭВМ, представляет для человека большую потенциальную опасность, т.к. в процессе эксплуатации или проведения профилактических работ человек может коснуться частей, находящихся под напряжением. Специфическая опасность электроустановок: токоведущие проводники, корпуса стоек ЭВМ, оказавшиеся под напряжением в результате повреждения изоляции.

Выделяют следующие степени воздействия электрических ударов на тело человека:

- 1 степень - судорожные едва ощутимые сокращения мышц;

- 2 степень - судорожные сокращения мышц без потери сознания;

- 3 степень - потеря сознания с сохранением дыхания и работы сердца;

- 4 степень - потеря сознания с нарушением дыхания и работы сердца;

- 5 степень - клиническая смерть.

По характеру тока выделяют следующие виды тока:

- ощутимый ток (1 мА для переменного напряжения);

- неотпускающий ток 10-15 мА;

- смертельный ток 0,1 А.

Смертельным считается следующий путь прохождения тока: голова - левая рука (левая нога).

Следует учитывать, что переменный ток опаснее постоянного. При повышении частоты тока до 50 Гц возрастает вероятность летального исхода, при дальнейшем увеличении частоты тока опасность снижается.

Согласно СН РК 4.04-23-2004 "Электрооборудование жилых и общественных зданий. Нормы проектирования" для обеспечения электробезопасности предусмотрены следующие технические средства защиты [8]:

- электрическая изоляция токоведущих частей;

- защитное заземление - преднамеренное электрическое соединение с землей или её эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением;

- применение малого напряжения - для производственных целей используется напряжение 42В;

- двойная изоляция - применение кроме основной, рабочей изоляции токоведущих частей еще одного слоя дополнительной изоляции, изолирующего человека от металлических нетоковедущих частей.

Предусматривается автоматическое отключение питания при возникновении аварийных ситуаций. Для помещений, где предусмотреть автоматическое отключение питания по техническим причинам сложно, обеспечивается централизованное отключение питания.

Все виды оборудования подключаются к сети через блок фильтра-распределителя.

Рабочие места организованы так, что исключается возможность прикосновения к токоведущим частям оборудования, водопроводным трубам и батареям отопления.

Сопротивление тела. Тело человека в электрической цепи представляет собой сочетание активного и емкостного сопротивлений, величина которых зависит от многих условий. Численное значение электрического сопротивления тела человека зависит от физических и биофизических факторов и биологической активности организма. Зависимость этого сопротивления от величины, частоты и напряжения тока имеет нелинейный характер. Сопротивление тела человека складывается из сопротивления внутренних органов и сопротивления наружных покровов тела, в основном наружного слоя кожи - эпидермиса.

Сопротивление внутренних органов составляет 800-1000 Ом; оно не зависит от приложенного напряжения и изменяется с изменением температуры тела. Сопротивление сухой неповрежденной кожи может быть 80000 Ом и больше. Однако сопротивление кожи - величина непостоянная; она зависит от толщины эпидермиса и обратно, пропорциональна площади контакта, значительно уменьшается при увлажнении и загрязнении кожи, а также при наличии повреждений. Сопротивление кожи быстро уменьшается под влиянием тока. В случае пробоя кожи решающее значение имеет внутреннее сопротивление.

Величина тока. Ток, при котором фиксируется начальное ощущение, есть начальный раздражающий ток. По мере увеличения начального тока реакции организма усиливаются, возникают судороги мышц и болезненные ощущения; при определенной величине тока руки невозможно самостоятельно оторвать от проводника (неотпускающий ток). При дальнейшем возрастании величины тока может наступить смерть.

Воздействие электрического тока различной величины приведено в таблице 4.7.

Таблица 4.7 - Воздействие электрического тока различной величины характеризуется (статистически) следующими данными [10]:

Ток, мА	Переменный ток, 50-60 Гц	Постоянный ток
0,6-1,5	Начало ощущения, легкое дрожание пальцев рук	Не ощущается
2-3	Сильное дрожание пальцев рук	Не ощущается
5-10	Судороги рук	Зуд, ощущение нагрева
Ток, мА	Переменный ток, 50-60 Гц	Постоянный ток
12-15	Руки трудно самостоятельно оторвать от электродов. Сильные боли в руках	Усиление нагрева
20-25	Немедленный паралич рук, оторвать их от электродов невозможно. Очень сильные боли. Затруднение дыхания	Еще большее усиление нагрева. Незначительное сокращение мышц рук
50-80	Паралич дыхания. Начало трепетания желудочков сердца	Сильное ощущение нагрева. Сокращение мышц рук судороги. Затруднение дыхания
90-110	Паралич дыхания. При длительности воздействия тока 3 с и более - установившееся трепетание желудочков (паралич сердца)	Паралич дыхания

Опасным для организма является ток, при котором невозможно самостоятельно оторваться от проводников, так как очень быстро происходит пробой кожи и величина тока, проходящего через организм, быстро возрастает.

Переменный ток более 25-30 мА представляет серьезную опасность; ток более 50 мА вызывает поражения, даже смертельные; ток 100 мА смертелен.

Следует считать опасным и неотпускающий ток 20-25 мА, при котором трудно самостоятельно оторваться от проводника. Неопасен ток в 100 мкА.

В таблице 4.8 приведены предельно допустимые значения напряжений прикосновения и токов, протекающих через тело человека, при взаимодействии с электроустановками в аварийном режиме [8].

Таблица 4.8 - Предельно допустимые значения напряжений прикосновения и токов, протекающих через тело человека, при взаимодействии с электроустановками в аварийном режиме [8].

Норми-руемая величина	Наибольшие допустимые значения при продолжительности воздействия, с
	0,01-0,08	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	Более 1
UПР, В	220	200	100	70	55	50	40	35	30	27	25	12
Ih, мA	220	200	100	70	55	50	40	35	30	27	25	2

Принимаются меры для обеспечения участка технического обслуживания защитными средствами, а именно изолированными инструментами, резиновыми перчатками и ковриками. Осуществляется периодический контроль сопротивления изолирующих защитных средств (один раз в год), отметка о проведении указанного мероприятия фиксируется в специальном журнале.

4.1.6 Санитарно-эпидемиологические требования к уровням шума и вибрации на рабочих местах

Шум ухудшает условия труда, оказывая вредное действие на организм человека. Допустимые уровни звукового давления, уровня звука и эквивалентные уровни звука на рабочих местах должны соответствовать требованиям СНиП II-12-77 "Защита от шума".

Работающие в условиях длительного шумового воздействия испытывают раздражительность, головные боли, головокружение, снижение памяти, повышенную утомляемость, понижение аппетита, боли в ушах и т.д. Такие нарушения в работе ряда органов и систем организма человека могут вызвать негативные изменения в эмоциональном состоянии человека вплоть до стрессовых. Под воздействием шума снижается концентрация внимания, нарушаются физиологические функции, появляется усталость в связи с повышенными энергетическими затратами и нервно-психическим напряжением, ухудшается речевая коммутация. Все это снижает работоспособность человека и его производительность, качество и безопасность труда. Длительное воздействие интенсивного шума (выше 80 дБ) на слух человека приводит к его частичной или полной потере.

Таблица 4.9 - Санитарные нормы вибрации [СанПин 3.01.032-97]

Среднегеометрические частоты полос, Гц	Допустимые значение по осям Z; X; Y
	Виброускорения				Виброскорости
	м/с2		дБ		м/с		ДБ
	1/3 окт.	1/1 окт.	1/3 окт.	1/1 окт.	1/3 окт.	1/1 окт.	1/3 окт	1/1 окт.
1,6 2,0 2 5	0,0125 0,0112 0,01	0,02	82 82 80	86	0,13 0,089 0,063	0,18	88 85 82	91
3,15 4,0 5.0	0,009 0,008 0 008	0,014	79 78 78	83	0,045 0,032 0,025	0.063	79 76 74	82
6,3 8,0 10,0	0,008 0,008 0,01	0,014	78 78 80	83	0,02 0,016 0,016	0.032	72 70 70	76
12.0 16,0 20,0	0,0125 0,016 0,02	0,028	82 84 86	89	0,016 0,016 0,016	0,028	70 70 70	75
25,0 31,5 40,0	0,025 0,032 0,04	0,056	88 90 92	95	0,016 0,016 0,016	0,028	70 70 70	75
50,0 63,0 80,0	0,05 0,063 0,08	0,112	94 96 98	101	0,016 0,016 0,016	0,028	70 70 70	75
Корректированные и эквивалентные корректированные значения и их уровни		0,014		83		0,028		75

В таблице 4.10 указаны предельные уровни звука в зависимости от категории тяжести и напряженности труда, являющиеся безопасными в отношении сохранения здоровья и работоспособности.

Уровень шума на рабочем месте математиков-программистов и операторов видеоматериалов не должен превышать 50дБ, а в залах обработки информации на вычислительных машинах до 65дБ.

Таблица 4.10 - Предельные уровни звука в дБ на рабочих местах [6]

Категория напряженности труда	Категория тяжести труда
	I. Легкая	II. Средняя	III. Тяжелая	IV. Очень тяжелая
I. Мало напряженный	80	80	75	75
II. Умеренно напряженный	70	70	65	65
III. Напряженный	60	60	-	-
IV. Очень напряженный	50	50	-	-

Для снижения уровня шума стены и потолок помещений, где установлены компьютеры, могут быть облицованы звукопоглощающими материалами.

Уровень вибрации в помещениях вычислительных центров может быть снижен путем установки на оборудование специальных вибропоглотителей.

4.1.7 Требования к уровням неионизирующих и ионизирующих излучений

На рабочих местах у ВДТ и ПЭВМ регламентируются уровни электрических и магнитных полей в диапазоне частот 5 Гц-2 кГц (в т. ч.50 Гц); 21-400 кГц; 0.06-30 МГц; 30-300 МГц, напряженность электростатического поля на уровне клавиатуры; а также поверхностный электростатический потенциал от монитора на расстоянии 30 см. Нормативные величины приведены в таблице 4.11.

Конструкция ВДТ и ПЭВМ должна обеспечивать мощность экспозиционной дозы рентгеновского излучения в любой точке на расстоянии 0.05 м от экрана и корпуса ВДТ не более 2.5 мк3 в/час.

Таблица 4.11 - Допустимые значения уровней неионизирующих электромагнитных излучений [1]

Наименование параметров	Контрольное расстояние, см	Допустимое значение
Напряженность электростатического поля для взрослых пользователей: на клавиатуре от монитора	1,0 на уровне головы 70 см.	20 кВ/м
Напряженность электростатического поля для детей детских дошкольных учреждений и учащихся средних и высших учебных заведений: на клавиатуре от монитора	1,0 на уровне головы 70 см.	15 кВ/м
Напряженность электростатического поля вокруг ВДТ по электрической составляющей не более в диапазоне частот 5Гц-2кГц в диапазоне частот 2-400кГц в диапазоне частот 3-300МГц на клавиатуре от монитора	1,0 на уровне головы 70 см.	25 В/м 25 В/м 25 В/м
Плотность магнитного потока вокруг ВДТ не более в диапазоне частот 5Гц-2кГц в диапазоне частот 2-400кГц на клавиатуре от монитора	1,0 на уровне головы 70 см.	250нТл 25нТл
Поверхностный эл. статический потенциал не более	30	500В

4.2 Расчеты

4.2.1 Расчет естественного освещения в помещении

Исходные данные:

размер помещения: длина Д=30 м, ширина Г=30 м, высота Н=3,8 м;

характеристика зрительной работы - высокая точность;

наименьший объект различения - 3-5 мм;

контраст различения объекта с фоном малый;

окна начинаются с высоты 1 м над уровнем пола;

высота окон - 3 м;

световой пояс - 4 (Алматы);

затеняющих окно зданий нет;

оборудование расположено на расстоянии 5 м от окон.

К современному производственному освещению, в том числе освещению помещения, предъявляются высокие требования как гигиенического, так и технико-экономического характера. Правильно спроектированное и выполненное освещение обеспечивает высокий уровень работоспособности, оказывает положительное психологическое воздействие на работающих, способствует повышению производительности труда.

Существуют следующие способы освещения производственных помещений: естественное, искусственное и совмещенное.

Естественное освещение должно предусматриваться, как правило, в производственных помещениях с постоянным пребыванием людей. Естественное освещение подразделяется на боковое, верхнее, комбинированное (верхнее и боковое).

Осветительные условия характеризуются качественными и количественными показателями, к которым относятся: сила света, световой поток, освещенность, яркость, спектральный состав, постоянство освещенности и яркости [5].

Видимость предмета определяется уровнем освещенности, контрастом объекта с фоном, распределением яркости в поле зрения и угловым размером объекта. Причем естественное освещение какой-либо точки помещения характеризуется коэффициентом естественной освещенности (сокращенно К.Е.О., С - буквенное обозначение), так как освещенность естественным светом непостоянна в течение суток, года, зависит от состояния облачности.

К. Е.О. - это выраженное в процентах отношение естественной освещенности, создаваемой в некоторой точке заданной плоскости внутри помещения к одновременному значению наружной освещенности, создаваемой диффузным светом полностью открытого небосвода [5].

По минимальной освещенности на рабочих местах вычисляем фактический коэффициент естественной освещенности [5]:

, (4.1)

где е - коэффициент естественной освещенности (%);

Е_вн - естественная освещенность в некоторой точке заданной плоскости внутри помещения светом неба (ЛК);

Е_н - наружная освещенность горизонтальной плоскости, создаваемой светом полностью неба (ЛК).

Коэффициент естественной освещенности фактический е_ф = 0,8%.

Табличное значение коэффициента светового климата К при боковом освещении:

Нормированное значение К. Е.О. = 1,5%

Климатическая зона IV (Южнее 50 градусов северной широты) - Алматы:

Коэффициент светового климата К = 0,9;

Коэффициент солнечности С = 0,75;

На графиках небесная полусфера разбита на 10 000 участков равной световой активности, т.е. каждый участок создает освещенность в 10 000 раз меньшую, чем наружная. Если через световой проем виден один участок небосвода, К. Е.О. равен 0,0001 или 0,01 %.

Числа участков, видимых на высоте и ширине световых проемов, определяется по двум различным графикам, и коэффициент естественной освещенности определяется из выражения:

, (4.2)

где n₁ - число участков, видимых по высоте световых проемов (5); n₂ - число участков, видимых по ширине световых проемов (30). Полученное значение К. Е.О. корректируется с учетом влияния переплетов, остекление и т.п. посредством табличных коэффициентов. Скорректированное значение К. Е.О. не должно быть меньше нормированных значений, в противном случае необходимо увеличить размеры световых проемов.

Вычисляем расчетным коэффициент естественной освещенности:

е_p = е_H  K  C = 1,5%  0,9  0,75 = 1,0125%

где е_p - расчетная значение коэффициента естественной освещенности;

е_H - нормируемое значение коэффициента естественной освещенности;

К - коэффициент светового климата;

С - коэффициент солнечности.

Коэффициент естественной освещенности расчетный е_р = 1,0125%

Вычисляем отношение длины к глубине помещения (при Д=41, Г=21) и отношение глубины помещения к верхнему краю оконных рам над горизонтальной плоскостью (при Г=21,4):

Д/Г = 41/21 = 1.95

Г/Н = 21/4 = 5,25

Теперь по таблице найдем световую характеристику окон. Для этого нам нужно знать следующее:

окна начинаются с высоты 1 м над уровнем пола;

высота окон - 3 м;

площадь остекления (П_ос= 341=123 м²);

расстояние от наружной стенки до рабочей поверхности Р - 5 м.

Д/Г = 41/21 = 1.95

Г/Д = 21/4 = 0,51

Р/Г = 5/21 = 0,24

Световая характеристика окон Р₀ = 16.

В качестве светопропускающего материала используем стекло оконное листовое двойное. Вид несущих поверхностей железобетонные арки. Коэффициент светопропускания (вид светопроп-го материала) - двойное стекло Т₁=0,8. Коэффициент светопропускания (вид переплета) - спаренный Т₂=0,75. Коэффициент светопропускания (при умеренном загрязнении, вертикальном расположении светопропусающего материала) Т₃=0,7. Коэффициент (при железобетонных формах) Т₄=0,8.

Общий коэффициент светопропускания:

Т₀ = Т₁  Т₂  Т₃  Т₄ = 0,8  0,75  0,7  0,8 = 0,336

Берем табличные величины - коэффициенты отражения:

Коэффициент отражения потолка (при свежепобеленном) В_пот = 0,7.

Коэффициент отражения стен В_ст = 0,53.

Коэффициент отражения пола (раб. поверх.) В_пол = 0,23.

Также вычисляем:

Площадь потолка=Площадь пола S_пот = S_пол = 2141 = 861.

Площадь стен S_стен = 4,3212+414,3=356,9.

Вычислить средневзвешенный коэффициент отражения:

 (4.3)

Средневзвешенный коэффициент отражения В_ср = 0,476.

Берем из таблицы значение коэффициента Г, учитывающего повышение К. Е.О. при боковом освещении, благодаря свету, отраженному от поверхностей помещения и подстилающего слоя, прилегающего к зданию.

Коэффициент Г = 2,45.

Вычисляем площадь световых проемов, используя фактически коэффициент естественной освещенности.

 (4.4)

Площадь проемов по результатам измерения освещенности П_ф = 133,877 м²

Вычисляем площадь световых проемов, используя расчетный коэффициент естественной освещенности:

 (4.5)

Площадь проемов по результатам измерения освещенности П_р = 169,44 м²

Вычисляем относительные погрешности:

, (4.6)

, (4.7)

.

Погрешность Х₁ = 8,843%

Погрешность Х₂ = 37,756%

4.2.2 Расчет звукопоглощения

4.2.2.1 Цель расчета

Рассчитать толщину и материал звукопоглощающей перегородки для обеспечения требуемого снижения шума на всех октавных частотах на рабочих местах программистов.

Исходные данные для расчета:

а) помещение:

) длина - 30 м;

) ширина - 30 м;

) высота - 3,8 м.

б) количество компьютеров - 90 штук;

в) персонал - 90 человек;

г) дополнительные сведения:

) источник шума находится за узкой стеной (30 м на 3,8 м);

) уровень шума в октавных частотах:

Гц - 90 дБ;

Гц - 87 дБ;

Гц - 85 дБ;

Гц - 85 дБ;

Гц - 86 дБ;

Гц - 89 дБ;

Гц - 92 дБ;

Гц - 95 дБ.

.2.2.2 Методика расчета

Стандартные октавные полосы частот - диапазоны частот, в которых наивысшая частота вдвое больше наинизшей - имеют следующие среднегеометрические частоты (Гц):

;

;

;

;

;

;

;

.

Исследования и расчеты необходимо выполнять в каждой из стандартных полос.

Так как источник шума находится в смежной комнате, то необходимо установить звукопоглощающую перегородку. Будем использовать однослойную звукопоглощающую перегородку.

Звукопоглощающая способность (дБ) однородной перегородки может быть определена по формуле (4.8) [6]:

 (4.8)

где m₀ - масса 1 м² ограждения, кг,- частота, Гц.

Рассмотренная величина звукопоглощающей способности ограждения показывает, насколько понижается уровень шума за перегородкой в предположении, что далее он распространяется беспрепятственно (например, шум через ограждение выходит на улицу).

В случае же передачи шума из одного помещения в другое уровень шума, проникшего в помещение, зависит от многократных отражений от внутренних поверхностей.

Чем больше гулкость помещения, тем больше уровень шума в таком помещении, а, значит, тем хуже его фактическое звукопоглощение R_ф (дБ) (4.9) [6, стр. 198]:

, (4.9)

где А - эквивалентная площадь звукопоглощения тихого помещения, м^2,S_и - площадь изолирующей перегородки, м².

Необходимо разработать мероприятия по снижению уровня шума в помещении программистов на DL, чтобы привести его к допустимому уровню по формуле (4.10) [6, стр.181]:

, (4.10)

где L - уровень шума в шумном помещении, дБ,_доп - допустимый уровень шума, дБ.

Требуемая звукопоглощение ограждения высчитывается по формуле (4.11):

, (4.11)

где B - постоянная помещения, смежного с шумным.

В для каждой полосы частот находится по формуле (4.12) [7]:

, (4.12)

где B₁₀₀₀ - постоянная помещения на частоте 1000 Гц, определяется из таблицы 4.12 [7, стр.76];

μ - частотный множитель, который берется из таблицы 4.13 [7, стр.77].

Таблица 4.12 - Постоянные помещения B на частоте 1000 Гц

Тип помещения	Постоянная помещения B
С небольшим количеством людей (металлообрабатывающие цехи, вентиляционные камеры, генераторные, машинные залы, испытательные стенды и др.)	V/20
С жесткой мебелью и большим количеством людей (лаборатории, ткацкие и деревообрабатывающие цеха, кабинеты и др.)	V/10
С большим количеством людей и мягкой мебелью (рабочие помещения зданий, управлений, залы конструкторских бюро, аудитории, залы ресторанов, торговые залы магазинов и др.)	V/6
Помещения со звукоизолирующей облицовкой потолка и части стен	V/1,5

Таблица 4.13 - Частотный множитель

Объем помещения V, м3	Частотный множитель в октавных полосах
	63	125	250	500	1000	2000	4000	8000
до 200	0,80	0,75	0,70	0,80	1	1,4	1,8	2,5
от 200 до 1000	0,65	0,62	0,64	0,75	1	1,5	2,4	4,2
от 1000	0,50	0,60	0,65	0,70	1	1,6	3,0	6,0

4.2.2.3 Расчет 1

Возьмем в качестве звукопоглощающего ограждения бетон толщиной 0,1 м и рассчитаем звукопоглощающую способность ограждения, а затем фактическое звукопоглощение помещения.

Масса 1 м² бетона толщиной 0,1 м равна 240 кг.

Найдем звукопоглощающую способность ограждения R для всех октавных частот по формуле (5.8). Получим:

Гц - 36,09 дБ;

Гц - 42,04 дБ;

Гц - 48,06 дБ;

Гц - 54,08 дБ;

Гц - 60,10 дБ;

Гц - 66,12 дБ;

Гц - 72,14 дБ;

Гц - 78,17 дБ.

По формуле (4.9) рассчитаем фактическое звукопоглощение R_ф для октавных частот:

Гц - 49,05 дБ;

Гц - 55,00 дБ;

Гц - 61,02 дБ;

Гц - 67,04 дБ;

Гц - 73,06 дБ;

Гц - 79,08 дБ;

Гц - 85,10 дБ;

Гц - 91,13 дБ.

Результаты сведем в таблицу 4.14, при этом отметим, что эквивалентная площадь звукопоглощения тихого помещения А равна 2256м² (площадь стен, потолка и пола без площади смежной стены); площадь изолирующей перегородки S_и = 114м².

Рассчитаем постоянные помещения B для каждой октавной частоты по формуле (4.12). B₁₀₀₀ определим из таблицы 4.12 - в нашем случае V/10, т.е. 3420/10 = 342. Получим B для октавных частот:

Гц - 171;

Гц - 205,2;

Гц - 222,3;

Гц - 239,4;

Гц - 342;

Гц - 547,2;

Гц - 1026;

Гц - 2052.

Рассчитаем DL для октавных частот по формуле (4.10):

Гц - 19 дБ;

Гц - 26 дБ;

Гц - 31 дБ;

Гц - 36 дБ;

Гц - 41 дБ;

Гц - 47 дБ;

Гц - 52 дБ;

Гц - 57 дБ.

По формуле (4.11) рассчитаем требуемую звукоизоляцию ограждения R_{тр. огр}:

Гц - 37,34 дБ;

Гц - 44,26 дБ;

Гц - 49,22 дБ;

Гц - 54,19 дБ;

Гц - 59,04 дБ;

Гц - 64,83 дБ;

Гц - 69,56 дБ;

Гц - 74,26 дБ.

Результаты сведем в таблицу 4.14.

Теперь необходимо сравнить R_ф и R_{тр. огр} для каждой октавной частоты и удостовериться, что установка выбранного звукопоглощения обеспечивает требуемое снижение шума на всех октавных частотах.

Таблица 4.14 - Уровни звука

Уровни звукового давления, дБ	Среднегеометрические частоты октавных полос, Гц
	63	125	250	500	1000	2000	4000	8000
Нормируемый уровень [6, стр.179]	71,00	61,00	54,00	49,00	45,00	42,00	40,00	38,00
Уровень шума	90,00	87,00	85,00	85,00	86,00	89,00	92,00	95,00
Уровни звукового давления, дБ	Среднегеометрические частоты октавных полос, Гц
	63	125	250	500	1000	2000	4000	8000
Требуемое звукопоглощение ограждения (Rтр. огр)	37,34	44,26	49,22	54, 19	59,04	64,83	69,56	74,26
Фактическое звукопоглощение ограждения (Rф)	49,05	55,00	61,02	67,04	73,06	79,08	85,10	91,13

Следовательно, бетонная изолирующая перегородка толщиной 0,1 м удовлетворяет требованиям звукопоглощения и обеспечивает требуемое снижение шума на всех октавных частотах.

4.2.2.4 Расчет 2

Возьмем в качестве звукопоглощающего ограждения бетон толщиной 0,05 м и рассчитаем звукопоглощающую способность ограждения, а затем фактическую звукоизоляцию помещения.

Масса 1 м² бетона толщиной 0,05 м равна 120 кг.

Найдем звукопоглощающую способность ограждения R для всех октавных частот по формуле (4.8). Получим:

Гц - 30,07 дБ;

Гц - 36,02 дБ;

Гц - 42,04 дБ;

Гц - 48,06 дБ;

Гц - 54,08 дБ;

Гц - 60,10 дБ;

Гц - 66,12 дБ;

Гц - 72,14 дБ.

По формуле (4.9) рассчитаем фактическое звукопоглощение R_ф для октавных частот:

Гц - 43,03 дБ;

Гц - 48,98 дБ;

Гц - 55,00 дБ;

Гц - 61,02 дБ;

Гц - 67,04 дБ;

Гц - 73,06 дБ;

Гц - 79,08 дБ;

Гц - 85,10 дБ.

Результаты сведем в таблицу 4.15. Площадь звукопоглощения тихого помещения А равна 2256, площадь изолирующей перегородки S_и = 114м².

Рассчитаем постоянные помещения B для каждой октавной частоты по формуле (4.12). B₁₀₀₀ определим из таблицы 4.12 - в нашем случае V/10, т.е.3420/10 = 342. Получим B для октавных частот:

Гц - 171;

Гц - 205,2;

Гц - 222,3;

Гц - 239,4;

Гц - 342;

Гц - 547,2;

Гц - 1026;

Гц - 2052.

Рассчитаем DL для октавных частот по формуле (4.10):

Гц - 19 дБ;

Гц - 26 дБ;

Гц - 31 дБ;

Гц - 36 дБ;

Гц - 41 дБ;

Гц - 47 дБ;

Гц - 52 дБ;

Гц - 57 дБ.

По формуле (4.11) рассчитаем требуемую звукоизоляцию ограждения R_{тр. огр}:

Гц - 37,34 дБ;

Гц - 44,25 дБ;

Гц - 49,22 дБ;

Гц - 54,19 дБ;

Гц - 59,04 дБ;

Гц - 64,83 дБ;

Гц - 69,56 дБ;

Гц - 74,26 дБ.

Результаты сведем в таблицу 4.15.

Сравним R_ф и R_{тр. огр} для каждой октавной частоты и проверим, обеспечивает ли установка выбранного звукопоглощения требуемое снижение шума на всех октавных частотах.

Таблица 4.15 - Уровни звука

Уровни звукового давления, дБ	Среднегеометрические частоты октавных полос, Гц
	63	125	250	500	1000	2000	4000	8000
Нормируемый уровень [6, стр.179]	71,00	61,00	54,00	49,00	45,00	42,00	38,00
Уровень шума	90,00	87,00	85,00	85,00	86,00	89,00	92,00	95,00
Требуемое звукопоглощение ограждения (Rтр. огр)	37,34	44,25	49,22	54, 19	59,04	64,83	69,56	74,26
Фактическое звукопоглощение ограждения (Rф)	43,03	48,98	55,00	61,02	67,04	73,06	79,08	85,10

Как видно из таблицы 4.15 - бетонная изолирующая перегородка толщиной 0,05 м также удовлетворяет требованиям звукопоглощения и обеспечивает требуемое снижение шума на всех октавных частотах.

4.2.3 Расчет защитного зануления

Степень воздействия электротока на организм человека зависит от его величины о протяженности воздействия. В случае если устройства питаются от напряжения 380/220 В или 220/127 В в электроустановках с заземленной нейтралью применяется защитное зануление.

Зануление применяется в четырехпроводных сетях напряжением до 1 кВ с заземленной нейтралью. Зануление осуществляет защиту путем автоматического отключения поврежденного участка электроустановки от сети и снижение напряжения на корпусах зануленного электрооборудования до безопасного на время срабатывания защиты. Из всего выше сказанного делаем вывод, что основное назначение зануления - обеспечить срабатывание максимальной токовой защиты при замыкании на корпус. Для этого ток короткого замыкания должен значительно превышать установку защиты или номинальный ток плавких вставок. Далее приведем принципиальную схему зануления (рисунок 4.1):

Рисунок 4.1 - Схема зануления

Где Ro - сопротивление заземления нейтрали;- расчетное сопротивление человека;

- магистраль зануления;

- повторное заземление магистрали;

- аппарат отключения;

- электроустановка (ЭВМ, паяльник и т.д.);

- трансформатор.

Сила тока зависит от величины приложенного напряжения и сопротивления участка тела. Сопротивление участка тела складывается из сопротивления тканей внутренних органов и сопротивления кожи. При расчете принимается R=1000 Ом. Воздействие тока различной величины приведены в таблице 4.16 [8].

Таблица 4.16 - Воздействие тока различной величины

Ток, мА	Воздействие на человека
	Переменный ток	Постоянный ток
0,5	Отсутствует	Отсутствует
0,6-1,5	Легкое дрожание пальцев	Отсутствует
2-3	Сильное дрожание пальцев	Отсутствует
5-10	Судороги в руках	Нагрев
12-15	Трудно оторвать руки от проводов	усиление нагрева
20-25	Руки парализует немедленно	усиление нагрева
50-80	Паралич дыхания	затруднение дыхания
90-100	при t>3 сек - паралич сердца	паралич дыхания

К электроустановкам переменного и постоянного тока при их эксплуатации предъявляют одинаковые требования по технике безопасности.

Исходные данные: количество компьютеров - 90 единиц.

Рассчитать систему защитного зануления электрооборудования для вычислительного центра с общим числом компьютеров в 90 единиц. Учитывая, что потребляемая мощность современного компьютера около 200 Ватт, можно запросто рассчитать, что при номинальном напряжении 220 В требуемый ток для полноценной работы будет равен 0,9 А (200/220). Взяв небольшой запас и увеличив требуемый ток до 1 А получим 90 А для всего центра. И так как используется 3 фазное напряжение то получим 60 А на каждую фазу (90/3). Учитывая, что для обеспечения работоспособности всего центра требуются принтеры, сканнеры и прочее оборудование, в том числе и вентиляционные установки, возьмем запас по току +20 А (~20%). В итоге получаем, что для функционирование к вычислительному центру требуется подвести 80 А на каждой фазе.

Для питания электрооборудования от цеховой силовой сборки используется провод марки АЛП, прокладываемый в стальной трубе. Выбираем сечение алюминиевого провода S=2.5 мм. Потребитель подключен к третьему участку питающей магистрали.

Первый участок магистрали выполнен четырехжильным кабелем марки АВРЕ с алюминиевыми жилами сечением (350+125) мм в полихлорвиниловой оболочке. Длина первого участка - 0,25 км. Участок защищен автоматом А 3110 с комбинированным расщепителем на ток Iном=100 А.

Второй участок проложен кабелем АВРЕ (325+110) мм длиной 0,075 км. Участок защищен автоматическим выключателем А 3134 на ток 80 А. Магистраль питается от трансформатора типа ТМ=1000 с первичным напряжением 6 кВ и вторичным 400/220 В.

Магистраль зануления на первых двух участках выполнена четвертой жилой питающего кабеля, на третьем участке - стальной трубой (рисунок 4.2).- трансформатор;

ТП - трансформаторная подстанция;

РП - распределительный пункт;

СП - силовой пункт.

Рисунок 4.2 - Схема питания оборудования

Типы электрических установок, используемых для автоматической защиты при коротком замыкании (КЗ):

а) автоматические выключатели, имеющие только электромагнитные расцепители, т.е. срабатывающие без выдержки времени;

б) защита осуществляется плавкими предохранителями, время перегорания которых зависит от величины тока (уменьшается с ростом тока);

в) установка защищается автоматами выключения с обратно зависимой от тока характеристикой, подобной характеристике предохранителей.

Так как в схеме приведен участок магистрали больше 200 м, то необходимо повторное зануление [8].

Определим расчетное значение сопротивления трансформатора.

Рассчитаем активное сопротивление фазного провода для каждого из участков:

, (4.13)

где l - длина провода; S - сечение провода; r - удельное сопротивление материала (для алюминия r=0,028 0ммм²/км) [8].

Рассчитаем активное сопротивление фазных проводов для трех участков:

 Ом Ом

 Ом R_Ф1=0,14 0м; R_Ф2=0,084 0м;R_Ф3= 0,336 0м;

Полное активное сопротивление фазного провода: R_Фее =О,56 0м.

Рассчитаем активное сопротивление фазного провода с учетом температурной поправки, считая нагрев проводов на всех участках равным Т=55 С.

Ом, (4.14)

где град - температурный коэффициент сопротивления алюминия.

Активное сопротивление нулевого защитного проводника:

 Ом,

 Ом

Для трубы из стали: r=1,8 Ом/км

 Ом

Таким образом, суммарное сопротивление магистрали зануления равно:

_{M3 ее} =R_{M3 1}+R_{МЗ 2}+R_{M3 3}=0,544 Oм (4.15)

Определяем внешние индуктивные сопротивления. Для фазового провода:

Х'_Ф= Х'_ФМ - Х_{ФL (}4.16)

Для магистрали зануления:

Х'_М3= Х'_{М3 М} - Х_{М3 L}, (4.17)

где Х'_М3 и Х'_{ФМ -} индуктивные сопротивления, обусловленные взаимоиндукцией фазового провода и магистрали зануления;

Х_М3 и Х_Ф1 - внешние индуктивные сопротивления самоиндукции.

Индуктивные сопротивления, обусловленные взаимоиндукцией фазового провода и магистрали зануления определяются по формуле:

Х'_ФМ = Х'_{М3 М} =0,145 lg (d_ФМ3),

где d - расстояние между фазным и нулевым проводом (для 1 и 2 d=15 мм, для 3 d=9.5 мм).

Х’_ФМ1=Х’_М3М=0,145 lg15=0,17 Ом;

Х’_ФМ2=Х’_М3М=0,145 lg15=0,17 Ом;

Х’_ФМ3=Х’_М3М=0,145 lg9,5=0,142 Ом.

Суммарное сопротивление на всех участках:

Х’_ФМ =Х’_М3М =30,145=0,482 Ом

Внешние индуктивные сопротивления определяются по формуле:

_ФL = X'_L L,

где X'_L - удельное сопротивление самоиндукции, Ом/м.

'_L1 =0,090,25=0,023 Oм'_L2=0,0680,075=0,005 Oм'_L3 =0,030,03=0,0009 Oм

Суммарное внешнее индуктивное сопротивление фазового провода:

Х_ФL=0,029 Oм; X_M3L1 =0,0680,25=0,017 Oм;_M3L2 =0,030,075=0,0025 Oм;_M3L3=0,1380,03=0,004 Oм.

Суммарное внешнее индуктивное сопротивление магистрали зануления: X_M3L=0,024 Oм

Суммарное внешнее индуктивное сопротивление:

Х_Ф'=0,435-0,0314=0,453 Ом;

Х_М3'=0,435-0,0244=0,458 Ом.

Определяем внутреннее индуктивное сопротивление:

Х_Ф"_1-2= X_M3"_1-2=0,0570,075=0,001 Ом;

Х_Ф"₃=0,01570,03=0,0005 Oм.

Полное сопротивление фазного провода и магистрали зануления:

_Ф=0,78 Ом;_M3=0,79 Oм.

Ток однофазного КЗ определим по формуле:

 (4.18)

Сравним расчетные параметры с допустимыми: I_КЗ=132>12 А (ток срабатывания защитного устройства).

Кроме того, должно выполняться условие: Z_M3 < Z_Ф.

Условие выполняется.

5. Экономическая часть

5.1 Технико-экономическое обоснование

В данном проекте разработан "Модуль анализа и статистики ТОО Рамстор". Программный проект рассчитан на работу в торговых организациях.

Целью данного проекта является обеспечить работу формирования диаграммы и статистических данных по наименованию товара, сведений продаж и карточки клиента за определенный период. Цель приложения расчет суммы скидок клиентам и формирование на его основе диаграммы. Годовой эффект достигает за счет сокращения времени и уменьшения трудоемкости, а также за счет замены рутинного бумажного заполнения на электронное заполнение информации. Внедрение продукта позволяет сократить численность персонала и увеличить пропускную способность.

В этой главе выполняется организационно-экономический расчет коммерческой стоимости разработки проекта. Расчеты предусматривают затраты на разработку и внедрение программного обеспечения, затраты до внедрения и после, экономию затрат. После этого можно будет судить о целесообразности внедрения данного проекта.

5.2 Расчет коммерческой стоимости разработки программных средств (ПС)

Коммерческая стоимость разработки ПС осуществляется по формуле:

 (5.1)

Сметная стоимость С разработки ПС осуществляется по формуле:

, (5.2)

где  - стоимость по j-той статье затрат, тыс. тенге;- общее количество статей затрат в калькуляции.

5.2.1 Расчет затрат на заработную плату

Расчет затрат на заработную плату персонала организации-разработчика ПС, непосредственно занятого разработкой ПС, осуществляется по формуле:

, (5.3)

где К_з - средняя тарифная ставка специалиста организации-разработчика ПС, тыс. тенге/чел. дн.;

Т - трудоемкость разработки ПС, чел. дн.

Определим фонд заработной платы по формуле:

, (5.4)

где ЗП - оклад одного сотрудника, тенге/мес.;- численность сотрудников организации;

М - число месяцев в году, М=12.

Отсюда: ФЗП1=25000  1  12=300 тыс. тенге

Затраты на статью "отчисления на социальные нужды" определим в соответствии с таблицей 5.1 Тогда:

ФЗП2 = (ФЗП1 - 174 480)  0.15 + 34 956 = (300000 - 174 480)  0.15 + + 34 956 = 53784 (тенге).

Определим чистую заработную плату:

ЧЗП = ФЗП1 - ФЗП2 = 300000 - 53784 = 246216 (тенге).

Определим среднюю тарифную ставку специалиста-разработчика по формуле:

, (5.5)

где N - среднесписочная численность организации-разработчика за предыдущий год, чел.;

ФРВ - фонд рабочего времени одного сотрудника организации-разработчика за предыдущий год, дн.

Отсюда: K₃ =300000/ (1260) = 1,154 (тыс. тенге/чел. дн)

Трудоемкость Т разработки ПС определяется в соответствии с нормами времени на разработку ПС, утвержденными в установленном порядке.

Основными факторами, влияющими на трудоемкость разработки программных средств вычислительной техники (ПС ВТ), являются:

а) объем ПС ВТ в тыс. условных машинных команд;

б) сложность разрабатываемого ПС ВТ;

в) степень новизны разрабатываемого ПС ВТ;

г) степень использования в разработке стандартных модулей, типовых программ и ПС ВТ.

Объем ПС ВТ определятся методом структурной аналогии по соответствующим каталогам аналогов ПС ВТ.

Сложность разрабатываемого ПС ВТ по 11 основным и 4 дополнительным характеристикам, отражающим сложность следующих компонентов ПС ВТ: языковый интерфейс, ввод-вывод, организация данных, режимы работы, операционная и техническая среда.

Степень новизны ПС ВТ определяется значением поправочного коэффициента. В этом дипломном проекте степень новизны - В, т.е. ПС ВТ, являющиеся развитием определенного параметрического ряда ПС ВТ, разработанные на ранее освоенных типах ЭВМ и операционных системах (ОС).

По степени использования в разработке ПС ВТ типовых (стандартных) программ и охвата ими реализуемых функций разрабатываемого ПС ВТ выделены пять групп.

Основные характеристики программных средств приведены в таблице 5.1.

Таблица 5.1 - Характеристика программных средств

Название ПС ВТ	Степень новизны			Коэффициент использования ПС ВТ, Группа сложности
Модуль оповещения	ККод	Особенности	0,91
	ВВ	а) не основная ОС б) не новая ЭВМ	0,7
Характеристики ПС ВТ				Коэффициент сложности,
1. Функционирование ПС ВТ в расширенной операционной среде (связь с другими) ПС ВТ				0,08
2. Интерактивный доступ				0,06
3. Обеспечение хранения, ведения и поиска данных в сложных структурах				0,07
4. Наличие у ПС ВТ одновременно нескольких характеристик (2): наличие мощного интеллектуального языкового интерфейса высокого уровня; режим работы в реальном времени;				0,12
Итого:				0,33

Затраты труда на разработку ПС ВТ () определяются по таблице 5.2 в зависимости от объема ПС ВТ (тыс. условных машинных команд) с учетом сложности разрабатываемого ПС ВТ. Если значение объема той или иной функции не уточняется в зависимости от типа ПС ВТ, то это значение остается принятым в соответствии с каталогом функций ПС ВТ. Общий объем разрабатываемого ПС ВТ определяется суммой объемов всех функций.

На основании значения , определенного из нормативной таблицы по значению объема для соответствующей группы сложности ПС ВТ () для данной группы, рассчитывается общая трудоемкость () разработки ПС ВТ по формуле  по таблице 5.2:

Таблица 5.2 - Основные функции программных средств

Наименование функции	Номер функции по каталогу	Объем функций ()
		По каталогу	Уточненный
1. Организация ввода информации;	101	600	600
2. Контроль, предварительная обработка и ввод информации;	102	1810	600
3. Организация ввода-вывода информации в интерактивном режиме;	109	1085	500
4. Формирование базы данных;	203	6260	3000
5. Обработка наборов и записей базы данных;	204	7900	1000
6. Организация поиска и поиск в базе данных;	208	17 270	1000
7. Обеспечение интерфейса между компонентами;	507	6860	500
8. Справка и обучение;	604	4450	1000
9. Процессор отчетов;	704	12550	1000
10. Предварительная обработка и печать файлов;	706	2160	300
Общий уточненный объем ПС ВТ;			9 500
Затраты труда на разработку ПС ВТ (), чел. дн. (); 1182
Общая трудоемкость, чел. дн. =0,331157390

где К_яз = 0,5.

Расчет трудоемкости каждой стадии (Т) разработки ПС ВТ производится по следующим формулам:

=0,110,7390=30 - трудоемкость стадии ТЗ;

=0,090,7390=25 - трудоемкость стадии ЭП;

=0,110,7390=30 - трудоемкость стадии ТП;

=0,550,70,9390=135 - трудоемкость стадии РП;

=0,140,7390=38 - трудоемкость стадии ВН,

где  - удельный вес трудоемкости i-ой стадии разработки, причем сумма  по i равна единице;

 - поправочный коэффициент, учитывающий степень новизны ПС ВТ;

 - поправочный коэффициент, учитывающий степень использования в разработке типовых (стандартных) программ и ПС ВТ таблица 5.3.

Таблица 5.3 - Степень использования разработки типовых программ и ПС ВТ

Характеристика ПС ВТ	Стадии
	Т3	ЭП	ТП	РП	ВН	Итого
1. Коэффициенты удельных весов трудоемкости стадии;	L1=0,11	L2=0,09	L3=0,11	L4=0,55	L5=0,14
2. Трудоемкость Т (чел. дн);	30	25	30	135	38	258
3. Численность разработчиков по стадиям.	1	1	1	1	1

Соотношение трудоемкости каждой стадии представлено на рисунке 5.1.

Рисунок 5.1 - Соотношение трудоемкостей разработки ПС

Итак, затраты на заработную плату С3 в соответствии со значениями тарифной ставки и трудоемкости разработки ПС ВТ составляют:

=1,154258=300 000 тенге (5.6)

5.2.2 Расходы на статью "материалы”

К ним относятся все затраты на магнитные носители данных (НМД), бумагу для печатающих устройств и другие материалы, (цены с прайс-листа фирмы "Alser”) необходимые для разработки ПС: а) норма расхода НМД составляет 10 шт. в год или =900 тенге; б) средний расход бумаги в день составляет 3-4 листов. За период реализации разработки понадобится 1000 листов (2 пачки по 500 тенге за пачку); в) стоимость картриджа на лазерный принтер HP LaserJet 1010 Laser A4 составляет 8000 тенге в год.

Итого, затраты на бумагу печатающих устройств  =1000 тенге. Итого:

+1000+8000=9800 тенге.

5.2.3 Расходы на статью "Спецоборудование для научных работ”

К ним относят затраты на приобретение типовых и изготовление вспомогательных, специального назначения, технических и программных средств, необходимых для разработки конкретного ПС, включая расходы на их проектирование, изготовление, отладку, установку и эксплуатацию.

Технические средства:

а) затраты на приобретение и установку компьютера Pentium4-2000/512Mb/80,0Gb/128MbAGP/SB/FDD/CD/LAN/K/M/P/Modem составляют 58 600 тенге;

б) принтер HP LaserJet 1010 Laser A4 USB 2.0 - 20500 тенге.

Итого, при разработке ПС ВТ используется компьютер, принтер.

При установленной норме амортизации на ПК Н_А=12,5% амортизационные отчисления за год составляет:

А_о=0,125 (58 600+20 500) =9887 тенге (5.7)

Затраты на приобретение, установку и эксплуатацию технических средств С_тех составляют:

С_тех=58 600+20 500=79100 тенге (5.8)

Программные средства:

а) затраты на приобретение и установку операционной системы Microsoft Windows Pro 2000 Russian составляют 11 650 тенге;

б) затраты на приобретение и установку языка программирования Visual Basic 6.0 составляют 30 000 тенге.

С_прог=11650+30000=41 650 (5.9)

Итого, расходы по статье "Спецоборудование для научных работ" составляют:

С_снр= С_тех +С _прог= 79100 + 41 650= 120750 тенге (5.10)

5.2.4 Расчет затрат на разработку алгоритма

Затраты на разработку алгоритма определяется:

С_алг = ЗП_разрВ + От З/П, (5.11)

где ЗП_разр - оклад разработчика-программиста (тенге/месяц);

В - время затраченное на разработку алгоритма (месяц);

От З/П - отчисление на социальные нужды (30%).

Алгоритм разрабатывается в течении 2 месяцев. Отчисление от заработной платы на социальные нужды составляют 30%. Тогда затраты на разработку алгоритма составляют:

От З/П = 40 000  2  0,3 = 24000 (тенге)

С_алг = 40 000  2 + 24 000 = 104 000 (тенге)

5.2.5 Расчет затрат на написание и отладку программного продукта

Затраты определяются по следующей формуле:

С_отл = К_отл + ФЗ/П_отл, (5.12)

где К_отл - стоимость машинного времени, затраченного на отладку программы;

ФЗ/П_отл - фонд заработной платы программиста на отладку и написание программы.

ФЗ/П_отл =кмЗП_разр+ОтЗ/П, (5.13)

где км - количество месяцев, потраченных на разработку;

ЗП_разр - оклад программиста (тенге/месяц);

ОтЗ/П - отчисление на социальные нужды (30%).

Написание программного продукта у программиста заняло 1 месяц. Оклад программиста составляет 35000 тенге в месяц. Отчисление на социальные нужды 30%.

ОтЗ/П = 25 000  1  0,3 = 7 500 (тенге)

ФЗ/Потл = 25 000  1 + 7 500 = 32 500 (тенге)

Стоимость машинного времени, затраченного на отладку программы, определяется по формуле:

К_отл = kdq, (5.14)

где k - время работы на ПК в день;- количество дней работы на ПК;- стоимость часа машинного времени (т/час).

Время работы на ПК в день k =8 часов, количество дней работы на ЭВМ=23 дней. Ниже приводится расчет одного часа машинного времени.

Стоимость часа машинного времени определяется следующим образом:

= S/T, (5.15)

где S - годовые издержки использования ЭВМ, тенге;

Т - количество часов использования ЭВМ в год, ч.

Годовые издержки использования ЭВМ:

=U_рем+U_Ам+U_З/П+U_элек, (5.16)

где U_рем - затраты на ремонт оборудования, тенге;_Ам - амортизационные расходы, тенге;_{З/П -} заработная плата программиста, тенге;_элек - стоимость потребляемой электроэнергии, тенге.

Затраты на ремонт берутся в размере 10% в год от стоимости оборудования (стоимость оборудования составляет 120 750 тенге) и составляет:

_рем =120 750  0,1= 12 750 (тенге)

Амортизационные отчисления отчисляются из расчета 25% в год от стоимости оборудования и составляют:

_Ам = 120 750  0,25 = 30 187,5

Заработная плата программиста 25 000 тенге в месяц, с учетом отчислений на социальные нужды 21% заработная плата программиста в год будет составлять:

_З/П = (25 000  12) + 63 000= 363 000

Стоимость потребляемой электроэнергии рассчитывается исходя из потребляемой мощности компьютера и стоимости киловатта. Потребляемая электроэнергия в час равна 0,35 кВт, стоимость 1 кВт равна 4,6 тенге следовательно, стоимость 0,35 кВт равна 1,61 тенге. Учитывая, что количество часов использования ЭВМ в месяц составляет 184 час (при 8 часовом нормированном рабочем дне и 23 рабочих днях в месяц), стоимость потребляемой электроэнергии в год будет составлять:

_элек = 1,61  184  12 = 3 555 (тенге)

По формуле (5.16) вычисляем общие затраты:

Количество часов использования ЭВМ в год составляет Т=2208 часа. Тогда стоимость одного часа машинного времени будет составлять формула (5.15):

= 408 817,4/2208= 185 тенге/час

Таким образом, стоимость машинного времени, затраченного на отладку программы, по формуле (5.14) составляет:

К_отл = 8  23  185 = 34 068

Следовательно общие затраты на написание и отладку программы исходя из формулы (5.12):

С_отл = 34 068 + 32 500 = 66 568 (тенге)

5.2.6 Расчет затрат в статье "прочие расходы”

Расчеты:

а) на машинное время осуществляется по формуле:

=301504=45,12 (тыс. тенге), (5.17)

где  - тарифная стоимость одного часа машинного времени, принимается по плановой себестоимости часа машинного времени в организации-разработчике 30 тенге/час;

 - используемое машинное время на разработку ПС, час, соответствует 1504 час.

б) на приобретение и подготовку материалов специальной научно-технической информации, необходимой для разработки ПС;

в) затраты на приобретение специальной учебной литературы по программированию составляют Скн=2000 тенге;

г) расходы за пользование средствами связи по передаче информации (Internet):

) почасовая оплата за Internet - 0,131 тыс. тенге/час;

) время на использование Internet с целью поиска информации, необходимой для разработки - 1 час/день.

Итого:

=25010,131 = 32,75 (тыс. тенге) (5.18)

Итого, затраты по статье "Прочие расходы" составляют:

=45,12+2+32,75=79,87 (тыс. тенге) (5.19)

Расчет затрат в статье "накладные расходы”

На эту статью относят расходы, связанные с выполнением нескольких тем по управлению и организации научно-исследовательских и опытно-конструкторских работ. Заработная плата руководителя проекта с учетом отчислений на социальные нужды за период консультации, которые производятся 1 раз в декаду по 2 часа в течение полугода, что составляет ориентировочно 3 тыс. тенге.

Коммерческая стоимость программы представлена в таблице 5.4

Таблица 5.4 - Коммерческая стоимость разработки ПС

Наименование статей затрат	Всего по теме (тенге)
1. Заработная плата;	300 000
2. Отчисления на социальное страхование;	53 784
3. Материалы;	9800
4. Спецоборудование для научных работ	120 750
5. Прочие расходы	79 870
6. Накладные расходы	3 000
Итого сметная стоимость	568 204
НДС (15%)	85 080,6
Коммерческая стоимость	652 284,6

Итого, на статью "Накладные расходы" затраты составляют 3000 тенге.

5.3 Оценка эффективности внедрения программных средств

Затраты до внедрения программных средств определяются по формуле:

, (5.20)

где  - фонд заработной платы исполнителя за год, тенге/год;

 - дополнительные затраты, тенге/год.

Фонд заработной платы рассчитывается:

, (5.21)

где Q - месячный оклад исполнителя, тенге;- численность исполнителей, чел.;

 - отчисление на социальные нужды.

Отсюда, =25000121+53 784 =353 784 тенге/год.

На основе практических данных на дополнительную деятельность было затрачено 450 000 тенге, тогда затраты до внедрения программных средств составляют:

=353 784+450 000=803 784 тенге/год

Затраты на решение данной задачи с учетом использования программных средств определяется по формуле:

, (5.22)

где  - затраты по использованию машинного времени для решения задачи, тенге/год;

 - затраты на перечень выходных документов, тенге/год;

 - фонд заработной платы исполнителей, тенге/год.

Затраты на использование машинного времени определяются:

=150430=45120 тенге/год, (5.23)

где  - количество часов использования ПЭВМ в месяц, час;

 - стоимость одного часа машинного времени, тенге.

Затраты на печать выходных документов определяются по формуле:

=0,01100030=300тенге/год, (5.24)

где  - время на печать одного экземпляра выходных документов, час;

 - количество экземпляров в год, шт.;

 - стоимость одного часа машинного времени, тенге.

= 45120+300+300 000= 345 420 тенге/год

Годовая экономия, получаемая пользователем программных средств, определяется:

=803 784-345 420=458 364 тенге/год, (5.25)

где  - затраты на решение задачи до внедрения ПС, тенге/год;

 - затраты на решение этой же задачи с применением ПС, тенге/год.

Годовой экономический эффект состоит:

=458364-0,35567204=259 842,6 тенге, (5.26)

где  - годовая экономия, тенге/год;

 - нормативный коэффициент эффективности (для ПС Е_Н=0,35);

 - затраты на разработку и внедрение ПС, тенге.

Срок окупаемости затрат определяется по формуле:

 (5.27)

Для подтверждения эффективности разработанных программных средств необходимо выполнение условия:

, (5.28)

где  - расчетный срок окупаемости, лет;

 - нормативный срок окупаемости, лет (для ПС  года).

5.4 Вывод

В данном разделе дипломного проекта было представлено технико-экономическое обоснование (ТЭО) по теме: "Модуль анализа и статистики ТОО Рамстор".

В ТЭО были рассмотрены следующие вопросы:

а) планирование разработки и расчет трудоемкости;

б) расчет стоимости разработки;

в) экономическая эффективность разработки.

В ТЭО рассчитана стоимость разработки программного обеспечения с момента получения первого варианта технического задания и заканчивая оформлением документации и сдачей разработки.

Величина затрат на научно-исследовательские работы определена на основе метода калькуляций. Стоимость разработки составит 567 204тенге.

На основе приведенных выше вычислений можно сказать о том, что внедрение разработанного в данном дипломном проекте программного продукта позволит получить экономический эффект, определяемый повышением производительности труда работников, а также сокращением времени обработки информации и значительным повышением точности ее обработки.

В результате расчета затрат на создание данного программного продукта составили 567 204 тенге. Эти расходы окупаются за 1,24 года. Годовой экономический эффект составил 259 842,6 тенге в год, а готовый программный продукт позволяет нам экономить до 458364 тенге в год что говорит о целесообразности внедрения данной системы.

Заключение

В данном дипломном проекте требовалось разработать модуль формирования статистических данных в виде таблицы и изобразить графически в виде диаграммы о товарах, продажах и клиентах ТОО Рамстор. Необходимо было автоматизировать работу отдела продаж, т.е. основная задача заключалась в том, чтобы создать систему, которая проводила бы обработку и анализ больших объемов данных в меньшие сроки.

На этапе проектирования были установлены основные функциональные требования к системе, предъявляемые пользователями. А затем на основе данных требований построена диаграмма прецедентов и далее диаграмма классов, которая необходима для реализации системы. Данный разработанный программный продукт позволяет отображать данные в табличном виде, формировать отчеты, задавая условия ограничения поиска данных.

Список литературы

1.      Санитарно-гигиенические требования к условиям труда - Алматы: Бико, 2005.

2.      Русак О.Н., Кондрасенко В.Я. Безопасность жизнедеятельности в техносфере. - Красноярск: ИПЦ КГТУ, 2001

.        Злобинский Б.М. Охрана труда в металлургии. - М., "Металлургия", 1975, 2 изд.

.        Пожарная безопасность зданий и сооружений. - СНиП РК 2.02-05-2002

.        Естественное и искусственное освещение. - СНиП РК 2-04-05-2002

.        Защита от шума. - СНиП II-12-77

.        Злобинский Б.М. Производственная санитария. Справочное пособие. - М.: 1969.

.        Интемиров К.Б. Исследование и расчет заземляющих устройств. - Алматы: 1996.

.        Архангельский А.Я. Программирование в Delphi 6. - М.: Бином, 2002.

.        Гофман В.Э., Хомоненко А.Д. Delphi 6. - СПб.: БХВ-Петербург, 2002.

.        Фаронов В.В. Delphi 6. Учебный курс. - М.: Издатель Молгачева С.В., 2001.

.        Дж. Мартин. Организация баз данных в вычислительных системах. - М.: Мир 1978.

.        С.М. Диго Проектирование и использования баз данных. Москва: Финансы и статистика 1995.

.        Горев А., Ахаян Р., Макашарипов С. Эффективная работа с СУБД. СПб.: Питер, 1997.

.        Хавронская А.М. Оценка технико-экономической эффективности программных средств. Методические указания по выполнению экономического раздела дипломных проектов и работ. - Алматы: КазНТУ, 2000.

Приложения

Приложение А



Техническое задание

А.1 Введение

В данное время, прикладные приложения для автоматизации процесса занимают особое место. Во многих случаях уже практически невозможно обходиться без автоматизированных программ.

Каждый день человек ищет способ снизить расходы, повысить производительность труда и облегчить рабочий процесс, в связи с этим был создан программный проект "Модуль анализа и статистики ТОО Рамстор".

А.2 Цель

Целью данного проекта является обеспечить работу формирования анализа и статистических данных за определенный период. Цель приложения расчет суммы скидки клиентам и формирование на его основе диаграммы.

А.2.1 Область применения

Программный проект рассчитан на работу в торговых организациях. Основным преимуществом внедряемой системы является мобильность, простота в использовании и экономия времени и средств предприятия.

При реализации системы "Модуль анализа и статистики ТОО Рамстор" решаются следующие проблемы:

а) Рассчитывается система скидок;

б) Минимизируется вмешательство по переносу данных в текстовый файл;

в) Исключается вероятность ошибок при заполнении данных клиента.

А.2.2 Определения, термины и сокращения

Таблица А.1 - Определения, термины и сокращения

Сокращение или термин	Определение
ЛС	Лицевой счет

А.3 Общее описание

А.3.1 Пользовательский интерфейс

Рисунок А.1 - Письмо-уведомление

А.3.2 Аппаратные интерфейсыPC

А.3.3 Программные интерфейсыAdministrator, Database Desktop, OC Win9x, WinNT, Delphi 7.0, Rational Rose, Microsoft Office.

А.3.4 Коммуникационные интерфейсы

Программа рассчитана для локального использования

Продолжение приложения А

А.4 Детальные требования

А.4.1 Функциональные требования

Программа должна выполнять такие функции, как:

а) Ввод товаров, карточки покупателя и данные о продажах;

б) Чтение данных;

в) Обработка данных;

г) Редактирование данных;

д) Поиск данных по товарам, номере карточки и т.д.;

е) Вывод данных в файл Excel;

ж) Формирование графика интенсивности покупок товара клиентами и соответствующих скидок.

А.4.2 Нефункциональные требования

А.4.2.1 Производительность

Программа должна нормально функционировать на стандартных персональных компьютерах. Тактовая частота 500 МГц и объёмом ОЗУ 128 Мb (минимальные требования).

А.4.2.2 Надежность и доступность

Одной из важнейших характеристик качества программы является надежность. Надежность - это свойство программы сохранять работоспособность в течение определенного периода времени, в определенных условиях эксплуатации с учетом последствий для пользователя каждого отказа.

Работоспособным называется такое состояние программы, при котором она способна выполнять заданные функции с параметрами, установленными требованиями технического задания. С переходом программы в неработоспособное состояние связано событие отказа. Причиной отказа программы является невозможность его полной проверки в процессе тестирования и испытаний. При эксплуатации программы в реальных условиях может возникнуть такая комбинация входных данных, которая вызывает отказ. Таким образом, работоспособность программы зависит от входной информации, и чем меньше эта зависимость, тем выше уровень надежности.

Продолжение приложения А

А.4.2.3 Обработка ошибок

При возникновении ошибок (не генерируемых приложением) будут выводиться сообщения информирующие пользователя.

А.4.2.4 Интерфейсные требования

Приложение будут взаимодействовать с пользователем посредством таблиц и диалоговых окон.

А.4.2.5 Ограничения

Разрабатываемая программа должна быть реализована средствами, поддерживаемыми персональными компьютерами и не требовать для эксплуатации дополнительных технических средств. Программа не должна иметь привязки к аппаратной части для возможности переноса ее на новую платформу из-за неизбежного морального старения компьютерной техники.

Приложение Б



Текст программыUnit1;, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,, StdCtrls, XPMan, Buttons, Mask;= class (TForm): TBitBtn;: TBitBtn;: TXPManifest;: TLabel;: TMaskEdit;BitBtn2Click (Sender: TObject);BitBtn1Click (Sender: TObject);FormCreate (Sender: TObject);

{ Private declarations }

{ Public declarations };: TForm1;: byte;Unit2, Unit4;

{$R *. dfm}TForm1. BitBtn2Click (Sender: TObject);;;TForm1. BitBtn1Click (Sender: TObject);,p,p1,st1,st2: string;: TextFile;,a, i: byte;: ='';(e,path);: =path+'\jill. txt';(f,path);

{$I-}

Продолжение приложения Б(f);

{$I+}IOresult=0 then(f,p);: ='';: ='';: =length (p) div 2;length (p) mod 2<>0 then a: =a+1;i: =1 to a do st1: =st1+p [i];i: =a+1 to length (p) do st2: =st2+p [i];a mod 2=0 theni: =1 to a do: =p1+st1 [i];: =p1+st2 [i]i: =1 to a do: =p1+st1 [i];: =p1+st2 [i];i=a then p1: =p1+st1 [i+1];;: =Trim (p1);MaskEdit1. Text=p then;z=0 then: =1;. Show. Enabled: =True;. Show;;(' Неверный пароль '+#13+

Продолжение приложения Б

' Повторите попытку ');. Text: ='';. SetFocus;;(' Программа совершила '+#13+

' Недопустимую операцию и '+#13+

' будет закрыта '+#13+

' Обратитесь в IT-отдел ');;;(f);;TForm1. FormCreate (Sender: TObject);: =0;;.Unit2;, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,, Menus, XPMan, ComCtrls, StdCtrls, ExtCtrls, Grids, DBGrids, DB,, Buttons, Mask, OleServer, Excel2000;= class (TForm): TMainMenu;: TMenuItem;: TMenuItem;: TMenuItem;: TXPManifest;: TMenuItem;: TPageControl;: TTabSheet;: TTabSheet;: TTabSheet;: TDBGrid;: TDataSource;: TTable;: TComboBox;

Продолжение приложения Б: TLabel;: TLabel;: TEdit;: TLabel;: TEdit;: TBitBtn;: TDBGrid;: TComboBox;: TEdit;: TLabel;: TComboBox;: TLabel;: TLabel;: TBitBtn;: TQuery;: TDataSource;: TBitBtn;: TMaskEdit;: TMaskEdit;: TCheckBox;: TComboBox;: TComboBox;: TEdit;: TLabel;: TCheckBox;: TMaskEdit;: TMaskEdit;: TLabel;: TLabel;: TDBGrid;: TQuery;: TDataSource;: TBitBtn;: TBitBtn;: TBitBtn;: TBitBtn;: TExcelApplication;: TBitBtn;: TBitBtn;: TStringGrid;FormClose (Sender: TObject; var Action: TCloseAction);N3Click (Sender: TObject);

Продолжение приложения БN4Click (Sender: TObject);ComboBox1Change (Sender: TObject);Edit1KeyUp (Sender: TObject; var Key: Word;: TShiftState);BitBtn1Click (Sender: TObject);Edit2KeyUp (Sender: TObject; var Key: Word;: TShiftState);TabSheet2Show (Sender: TObject);TabSheet1Show (Sender: TObject);TabSheet3Show (Sender: TObject);ComboBox2Change (Sender: TObject);FormCreate (Sender: TObject);ComboBox3Change (Sender: TObject);BitBtn2Click (Sender: TObject);BitBtn3Click (Sender: TObject);ComboBox4Change (Sender: TObject);ComboBox5Change (Sender: TObject);BitBtn5Click (Sender: TObject);BitBtn4Click (Sender: TObject);BitBtn6Click (Sender: TObject);BitBtn7Click (Sender: TObject);BitBtn8Click (Sender: TObject);BitBtn9Click (Sender: TObject);

{ Private declarations }

{ Public declarations };: TForm2;Unit1, Unit3, Unit5, Unit6;

{$R *. dfm}TForm2. FormClose (Sender: TObject; var Action: TCloseAction);. Close;;TForm2. N3Click (Sender: TObject);: =false;. Show;;

Продолжение приложения БTForm2. N4Click (Sender: TObject);: =false;. MaskEdit1. Text: ='';. Show;;TForm2.comboBox1Change (Sender: TObject);ComboBox1. ItemIndex of

: begin. Text: ='';. Text: ='';. Caption: ='Поиск по таварам';. Caption: ='Поиск по Карточки';. Filtered: =false;. Filter: ='';. Active: =false;. TableName: ='sale. db';. Filtered: =false;. Active: =true;;

: begin. Text: ='';. Text: ='';. Caption: ='Поиск по таварам';. Caption: ='Поиск по Названию';. Filtered: =false;. Filter: ='';. Active: =false;. TableName: ='goods. db';. Filtered: =false;. Active: =true;;

: begin. Text: ='';. Text: ='';. Caption: ='Поиск по фамилии';. Caption: ='Поиск по Карточки';. Filtered: =false;. Filter: ='';. Active: =false;. TableName: ='cards. db';

Продолжение приложения Б. Filtered: =false;. Active: =true;;;;TForm2. Edit1KeyUp (Sender: TObject; var Key: Word;: TShiftState);ComboBox1. ItemIndex of

: begin. Filtered: =false;. Filter: ='idt= '''+Edit1. Text+'*'+'''';. Filtered: =True;Edit1. Text='' then Table1. Filtered: =false;;

: begin. Filtered: =false;. Filter: ='idt= '''+Edit1. Text+'*'+'''';. Filtered: =True;Edit1. Text='' then Table1. Filtered: =false;;

: begin. Filtered: =false;. Filter: ='idcard= '''+Edit1. Text+'*'+'''';. Filtered: =True;Edit1. Text='' then Table1. Filtered: =false;;;;TForm2. BitBtn1Click (Sender: TObject);. Filtered: =false;. Text: ='';. Text: ='';;TForm2. Edit2KeyUp (Sender: TObject; var Key: Word;: TShiftState);ComboBox1. ItemIndex of

: begin. Filtered: =false;. Filter: ='idcard= '''+Edit2. Text+'*'+'''';

Продолжение приложения Б. Filtered: =true;Edit2. Text='' then Table1. Filtered: =false;;

: begin. Filtered: =false;. Filter: ='namerus= '''+Edit2. Text+'*'+'''';. Filtered: =true;Edit2. Text='' then Table1. Filtered: =false;;

: begin. Filtered: =false;. Filter: ='fam= '''+Edit2. Text+'*'+'''';. Filtered: =true;Edit2. Text='' then Table1. Filtered: =false;;;;TForm2. TabSheet2Show (Sender: TObject);. Close;. Active: =false;. ItemIndex: =0;. ItemIndex: =0;. Visible: =false;. Visible: =false;. Visible: =false;. Visible: =false;. Visible: =false;. Visible: =false;. Visible: =false;. Enabled: =false;. Enabled: =false;;TForm2. TabSheet1Show (Sender: TObject);. Close;. Close;. Text: ='';. Text: ='';. Caption: ='Поиск по таварам';. Caption: ='Поиск по Карточки';. Filtered: =false;

Продолжение приложения Б. Filter: ='';. TableName: ='sale. db';. Filtered: =false;. Active: =true;. ItemIndex: =0;;TForm2. TabSheet3Show (Sender: TObject);. Active: =false;. Close;. Text: ='';. Text: ='';. Caption: ='Поиск по таварам';. Caption: ='Поиск по Карточки';. Filtered: =false;. Filter: ='';. TableName: ='sale. db';. Filtered: =false;. Active: =true;. ItemIndex: =0;. Visible: =false;. Visible: =false;. Visible: =false;. Visible: =false;. Visible: =false;. Visible: =false;. Visible: =false;. Enabled: =false;. Enabled: =false;;TForm2.comboBox2Change (Sender: TObject);ComboBox2. ItemIndex of

: begin. Visible: =False;. Visible: =false;. Visible: =false;;

: begin. Visible: =True;. Visible: =True;. Visible: =True;

Продолжение приложения Б. Text: ='';;;;TForm2. FormCreate (Sender: TObject);. ActivePage: = TabSheet1;;TForm2.comboBox3Change (Sender: TObject);ComboBox3. ItemIndex of

: begin. Visible: =false;. Visible: =false;. Visible: =false;. Visible: =false;;

: begin. Caption: ='За';. Visible: =True;. Visible: =True;. Visible: =false;. Visible: =false;;

: begin. Caption: ='С';. Visible: =True;. Visible: =True;. Visible: =True;. Visible: =True;;;;TForm2. BitBtn2Click (Sender: TObject);. Enabled: =true;ComboBox2. ItemIndex=0 thenComboBox3. ItemIndex of

: begin. Close;

Продолжение приложения Б. SQL. Clear;. SQL. Text: ='select fam as Фамилия, idcard as Индивидуальный_номер, sum (summa) as Сумма_покупак, sum (skidka) as Скидки_при_покупках from cards inner join sale on cards. idcard = sale. idcard group by cards. fam,cards. idcard';. Open;. Enabled: =true;;

: begin. Close;. SQL. Clear;. SQL. Text: ='select fam as Фамилия, idcard as Индивидуальный_номер, sum (summa) as Сумма_покупак, sum (skidka) as Скидки_при_покупках from cards inner join sale on cards. idcard = sale. idcard where data="'+Edit4. Text+'" group by cards. fam,cards. idcard';. Open;. Enabled: =true;;

: begin. Close;. SQL. Clear;. SQL. Text: ='select fam as Фамилия, idcard as Индивидуальный_номер, sum (summa) as Сумма_покупак, sum (skidka) as Скидки_при_покупках from cards inner join sale on cards. idcard = sale. idcard where data between "'+Edit4. Text+'" and "'+Edit5. Text+'" group by cards. fam,cards. idcard';. Open;. Enabled: =true;;ComboBox3. ItemIndex of

: if CheckBox1. Checked then. Close;. SQL. Clear;. SQL. Text: ='select idcard as Индивидуальный_номер, idt as Код_товара, kolvo as Всего_товара, cena as Цена, summa as Сумма from sale where idcard="'+Edit3. Text+'"';. Open;. Enabled: =false;

Продолжение приложения Б. Close;. SQL. Clear;. SQL. Text: ='select fam as Фамилия, idcard as Индивидуальный_номер, sum (summa) as Сумма_покупак, sum (skidka) as Скидки_при_покупках from cards inner join sale on cards. idcard = sale. idcard where cards. idcard="'+Edit3. Text+'" group by cards. fam,cards. idcard';. Open;. Enabled: =false;;

: if CheckBox1. Checked then. Close;. SQL. Clear;. SQL. Text: ='select idcard as Индивидуальный_номер, idt as Код_товара, kolvo as Всего_товара, cena as Цена, summa as Сумма from sale where (data="'+Edit4. Text+'") and (idcard="'+Edit3. Text+'") ';. Open;. Enabled: =false;. Close;. SQL. Clear;. SQL. Text: ='select idcard, sum (summa), sum (skidka) from sale where (data="'+Edit4. Text+'") and (idcard="'+Edit3. text+'") group by idcard';. Open;. Enabled: =false;;

: if CheckBox1. Checked then. Close;. SQL. Clear;. SQL. Text: ='select idcard as Индивидуальный_номер, idt as Код_товара, kolvo as Всего_товара, cena as Цена, summa as Сумма from sale where (data between "'+Edit4. Text+'" and "'+Edit5. Text+'") and (idcard="'+Edit3. Text+'") ';. Open;. Enabled: =false;

Продолжение приложения Б. Close;. SQL. Clear;. SQL. Text: ='select idcard, sum (summa), sum (skidka) from sale where (data between "'+Edit4. Text+'" and "'+Edit5. Text+'") and (idcard="'+Edit3. text+'") group by idcard';. Open;. Enabled: =false;;. Close;. SQL. Clear;. Text: ='';. Text: ='';. Text: ='';('Неправильно введены данные');;;TForm2. BitBtn3Click (Sender: TObject);. Enabled: =false;. Enabled: =false;. Close;. SQL. Clear;;TForm2.comboBox4Change (Sender: TObject);ComboBox4. ItemIndex of

: begin. Visible: =False;. Visible: =false;. Visible: =false;;

: begin. Visible: =True;. Visible: =True;. Visible: =True;. Text: ='';;;

Продолжение приложения Б;TForm2.comboBox5Change (Sender: TObject);ComboBox5. ItemIndex of

: begin. Visible: =false;. Visible: =false;. Visible: =false;. Visible: =false;;

: begin. Caption: ='За';. Visible: =True;. Visible: =True;. Visible: =false;. Visible: =false;;

: begin. Caption: ='С';. Visible: =True;. Visible: =True;. Visible: =True;. Visible: =True;;;TForm2. BitBtn5Click (Sender: TObject);. Enabled: =false;. Enabled: =false;. Close;. SQL. Clear;;TForm2. BitBtn4Click (Sender: TObject);. Enabled: =true;ComboBox4. ItemIndex=0 thenComboBox5. ItemIndex of

: begin. Close;

Продолжение приложения Б. SQL. Clear;. SQL. Text: ='select idt, sum (kolvo), sum (summa), sum (skidka) from sale group by idt';. Open;. Enabled: =true;;

: begin. Close;. SQL. Clear;. SQL. Text: ='select idt, sum (kolvo), sum (summa), sum (skidka) from sale where data="'+MaskEdit1. Text+'" group by idt';. Open;. Enabled: =true;;

: begin. Close;. SQL. Clear;. SQL. Text: ='select idt, sum (kolvo), sum (summa), sum (skidka) from sale where data between "'+MaskEdit1. Text+'" and "'+MaskEdit2. Text+'" group by idt';. Open;. Enabled: =true;;ComboBox5. ItemIndex of

: if CheckBox2. Checked then. Close;. SQL. Clear;. SQL. Text: ='select idt, idcard, kolvo, cena, summa from sale where idt="'+Edit6. Text+'"';. Open;. Enabled: =false;. Close;. SQL. Clear;. SQL. Text: ='select idt, sum (kolvo), sum (summa), sum (skidka) from sale where idt="'+Edit6. text+'" group by idt';. Open;

Продолжение приложения Б. Enabled: =false;;

: if CheckBox2. Checked then. Close;. SQL. Clear;. SQL. Text: ='select idt, idcard, kolvo, cena, summa from sale where (data="'+MaskEdit1. Text+'") and (idt="'+Edit6. Text+'") ';. Open;. Enabled: =false;. Close;. SQL. Clear;. SQL. Text: ='select idt, sum (kolvo), sum (summa), sum (skidka) from sale where (data="'+MaskEdit1. Text+'") and (idt="'+Edit6. text+'") group by idt';. Open;. Enabled: =false;;

: if CheckBox2. Checked then. Close;. SQL. Clear;. SQL. Text: ='select data, idt, idcard, kolvo, cena, summa from sale where (data between "'+MaskEdit1. Text+'" and "'+MaskEdit2. Text+'") and (idt="'+Edit6. Text+'") ';. Open;. Enabled: =false;. Close;. SQL. Clear;. SQL. Text: ='select idt, sum (kolvo), sum (summa), sum (skidka) from sale where (data between "'+MaskEdit1. Text+'" and "'+MaskEdit2. Text+'") and (idt="'+Edit6. text+'") group by idt';. Open;. Enabled: =false;;

Продолжение приложения Б. Close;. SQL. Clear;. Text: ='';. Text: ='';. Text: ='';('Неправильно введены данные');;;TForm2. BitBtn6Click (Sender: TObject);: _WorkBook;: _WorkSheet;, J, K, R, C: Integer;: OleVariant;: Variant;. First;. RowCount: =Query1. RecordCount;i: =0 to Query1. RecordCount doj: =0 to Query1. FieldCount-1 do. Cells [j, i]: =Query1. Fields. Fields [j]. AsVariant;. Next;;StringGrid1. Cells [0,1] <> '' then: = 1;: = StringGrid1. RowCount;: = StringGrid1. ColCount;: = VarArrayCreate ([0, (R - 1),0, (C - 1)],VarOleStr);: = 0;J: = 0 to (C - 1) do[I,J]: =StringGrid1. Cells [J, I];(I,1);I > (R - 1);. Connect;. WorkBooks. Add (xlWBatWorkSheet,0);: = XLApp. WorkBooks. Item [IIndex];: = WorkBk. WorkSheets. Get_Item (1) as _WorkSheet;. Range ['A1',Worksheet. Cells. Item [R,C]]. Value2: = TabGrid;

Продолжение приложения Б. Name: = 'rambutya lld';. Columns. Font. Bold: = True;. Columns. HorizontalAlignment: = xlRight;. Columns. ColumnWidth: = 14;. Range ['A' + IntToStr (1),'A' + IntToStr (R)]. Font. Color: = clBlue;. Range ['A' + IntToStr (1),'A' + IntToStr (R)]. HorizontalAlignment: = xlHAlignLeft;. Range ['A' + IntToStr (1),'A' + IntToStr (R)]. ColumnWidth: = 31;. Visible [0]: = True;. Disconnect;: = Unassigned;;i: =0 to Query1. RecordCount doj: =0 to Query1. FieldCount-1 do. Cells [j, i]: ='';;TForm2. BitBtn7Click (Sender: TObject);: _WorkBook;: _WorkSheet;, J, K, R, C: Integer;: OleVariant;: Variant;. First;. RowCount: =Query2. RecordCount;i: =0 to Query2. RecordCount doj: =0 to Query2. FieldCount-1 do. Cells [j, i]: =Query2. Fields. Fields [j]. AsVariant;. Next;;StringGrid1. Cells [0,1] <> '' then: = 1;: = StringGrid1. RowCount;: = StringGrid1. ColCount;: = VarArrayCreate ([0, (R - 1),0, (C - 1)],VarOleStr);: = 0;J: = 0 to (C - 1) do[I,J]: =StringGrid1. Cells [J, I];

Продолжение приложения Б(I,1);I > (R - 1);. Connect;. WorkBooks. Add (xlWBatWorkSheet,0);: = XLApp. WorkBooks. Item [IIndex];: = WorkBk. WorkSheets. Get_Item (1) as _WorkSheet;. Range ['A1',Worksheet. Cells. Item [R,C]]. Value2: = TabGrid;. Name: = 'rambutya lld';. Columns. Font. Bold: = True;. Columns. HorizontalAlignment: = xlRight;. Columns. ColumnWidth: = 14;. Range ['A' + IntToStr (1),'A' + IntToStr (R)]. Font. Color: = clBlue;. Range ['A' + IntToStr (1),'A' + IntToStr (R)]. HorizontalAlignment: = xlHAlignLeft;. Range ['A' + IntToStr (1),'A' + IntToStr (R)]. ColumnWidth: = 31;. Visible [0]: = True;. Disconnect;: = Unassigned;;i: =0 to Query2. RecordCount doj: =0 to Query2. FieldCount-1 do. Cells [j, i]: ='';;TForm2. BitBtn8Click (Sender: TObject);: =false;. Show;;TForm2. BitBtn9Click (Sender: TObject);: =false;. Show;;.Unit3;, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,, StdCtrls, Buttons, Mask, XPMan;= class (TForm)

Продолжение приложения Б: TMaskEdit;: TMaskEdit;: TMaskEdit;: TLabel;: TLabel;: TLabel;: TBitBtn;: TBitBtn;: TXPManifest;BitBtn2Click (Sender: TObject);BitBtn1Click (Sender: TObject);

{ Private declarations }

{ Public declarations };: TForm3;Unit2;

{$R *. dfm}TForm3. BitBtn2Click (Sender: TObject);. Enabled: =true;;;TForm3. BitBtn1Click (Sender: TObject);,p,p1,st1,st2: string;: TextFile;,a, i: byte;. Enabled: =true;: ='';(e,path);: =path+'\jill. txt';(f,path);

{$I+}(f);

{$I+}IOresult=0 then

Продолжение приложения Б: ='';: ='';(f,p);

// ====================================: ='';: ='';: =length (p) div 2;length (p) mod 2<>0 then a: =a+1;i: =1 to a do st1: =st1+p [i];i: =a+1 to length (p) do st2: =st2+p [i];a mod 2=0 theni: =1 to a do: =p1+st1 [i];: =p1+st2 [i]i: =1 to a do: =p1+st1 [i];: =p1+st2 [i];i=a then p1: =p1+st1 [i+1];;: =Trim (p1);

// ====================================MaskEdit1. Text=p thenMaskEdit2. Text=MaskEdit3. Text then(length (MaskEdit2. Text) =0) or (length (MaskEdit2. Text) =1) then(' Слишком маленький пароль '+#13+

' Пароль должен быть не менее 2 символов '+#13+#13+

' Измените пароль ');. Text: ='';. Text: ='';. SetFocus;

// ============================================: ='';: ='';: ='';

Продолжение приложения Бi: =1 to length (MaskEdit2. Text) do(i mod 2<>0) then st1: =st1+MaskEdit2. Text [i]st2: =st2+MaskEdit2. Text [i];: =st1+st2;

// ============================================(f);(f);(f);(f,p1);(' Пароль успешно изменен ');. Text: ='';. Text: ='';. Text: ='';;(' Новый пароль не совпадает '+#13+

' с подтверждением '+#13+#13+

' Необходимо совпадения этих значений ');. Text: ='';. Text: ='';. SetFocus;(' Неверный пароль '+#13+

' Повторите попытку ');. Text: ='';. SetFocus;;;(f);

// -----------------------------;.Unit5;, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,, ExtCtrls, StdCtrls, Buttons, XPMan;

Продолжение приложения Б= class (TForm): TImage;: TXPManifest;: TBitBtn;: TBitBtn;: TBitBtn;FormClose (Sender: TObject; var Action: TCloseAction);BitBtn3Click (Sender: TObject);FormShow (Sender: TObject);BitBtn2Click (Sender: TObject);BitBtn1Click (Sender: TObject);

{ Private declarations }

{ Public declarations };: TForm5;: integer;Unit2, Unit1;

{$R *. dfm}renegate (a1,a2,a3,a4,a5: integer;,b2,b3,b4,b5: string);,max,p: integer;: array [1.5] of integer;: array [1.5] of string;[1]: =a1; a [2]: =a2; a [3]: =a3; a [4]: =a4; a [5]: =a5;[1]: =b1; b [2]: =b2; b [3]: =b3; b [4]: =b4; b [5]: =b5;: =0;i: =1 to 5 doa [i] >max then max: =a [i];Form5. Image1. Canvas do(40,400); lineto (730,400);(40,400); lineto (40, 20);(40, 20); lineto (35,40);(40, 20); lineto (45,40);(730,400); lineto (710,405);

Продолжение приложения Б(730,400); lineto (710,395);max>11 theni: =1 to 10 do(37,400-33*i); lineto (43,400-33*i);(1,390-33*i, inttostr (max div 10*i));;i: =1 to 5 do(40+i*100,400,100+i*100,400- (a [i] div (max div 10) *33));

// FillRect (Rect (40+i*100+1,401+1,100+i*100-1,400- (a [i] div (max div 100) *3) +1));(40+i*100,420,b [i]);(40+i*100,400- (a [i] div (max div 10) *33+15), inttostr (a [i]));;i: =1 to 10 do(37,400-33*i); lineto (43,400-33*i);(1,390-33*i, inttostr (i));;i: =1 to 5 do(40+i*100,400,100+i*100,400- (a [i] *33));. Color: =clRed;(Rect (40+i*100+1,400+1,100+i*100-1,400- (a [i] *33) - 1));. Color: =clWhite;(40+i*100,420,b [i]);(40+i*100,400- (a [i] *33+15), inttostr (a [i]));;;;

// showmessage (inttostr (max));;TForm5. FormClose (Sender: TObject; var Action: TCloseAction);. BitBtn7. Enabled: =false;. BitBtn8. Enabled: =false;. Enabled: =true;

Продолжение приложения Б. Query2. Close;;;TForm5. BitBtn3Click (Sender: TObject);. BitBtn7. Enabled: =false;. BitBtn8. Enabled: =false;. Enabled: =true;. Query2. Close;;;killbill;: array [1.5] of integer;: array [1.5] of string;: integer;Form2.comboBox5. ItemIndex of

: begin. Query2. Close;. Query2. SQL. Clear;. Query2. SQL. Text: ='select idt, sum (kolvo) from sale group by idt';. Query2. Open;;

: begin. Query2. Close;. Query2. SQL. Clear;. Query2. SQL. Text: ='select idt, sum (kolvo) from sale where data="'+Form2. MaskEdit1. Text+'" group by idt';. Query2. Open;;

: begin. Query2. Close;. Query2. SQL. Clear;. Query2. SQL. Text: ='select idt, sum (kolvo) from sale where data between "'+Form2. MaskEdit1. Text+'" and "'+Form2. MaskEdit2. Text+'" group by idt';. Query2. Open;;;

Продолжение приложения Б. Query2. First;i: =1 to 5 do[i]: =Form2. Query2. Fields. Fields [1]. AsInteger;[i]: =Form2. Query2. Fields. Fields [0]. AsString;. Query2. Next;;(a [1],a [2],a [3],a [4],a [5],[1],b [2],b [3],b [4],b [5],);;TForm5. FormShow (Sender: TObject);. Canvas. FillRect (Image1. BoundsRect);;: =1;;TForm5. BitBtn2Click (Sender: TObject);: array [1.5] of integer;: array [1.5] of string;: integer;. Canvas. FillRect (Image1. BoundsRect);: =page+5;Form2.comboBox5. ItemIndex of

: begin. Query2. Close;. Query2. SQL. Clear;. Query2. SQL. Text: ='select idt, sum (kolvo) from sale group by idt';. Query2. Open;;

: begin. Query2. Close;. Query2. SQL. Clear;. Query2. SQL. Text: ='select idt, sum (kolvo) from sale where data="'+Form2. MaskEdit1. Text+'" group by idt';. Query2. Open;;

: begin. Query2. Close;

Продолжение приложения Б. Query2. SQL. Clear;. Query2. SQL. Text: ='select idt, sum (kolvo) from sale where data between "'+Form2. MaskEdit1. Text+'" and "'+Form2. MaskEdit2. Text+'" group by idt';. Query2. Open;;;. Query2. RecNo: =page;i: =1 to 5 do[i]: =Form2. Query2. Fields. Fields [1]. AsInteger;[i]: =Form2. Query2. Fields. Fields [0]. AsString;. Query2. Next;;(a [1],a [2],a [3],a [4],a [5],[1],b [2],b [3],b [4],b [5],);;TForm5. BitBtn1Click (Sender: TObject);: array [1.5] of integer;: array [1.5] of string;: integer;. Canvas. FillRect (Image1. BoundsRect);Form2. Query2. RecNo>=5 then: =page-5;Form2.comboBox5. ItemIndex of

: begin. Query2. Close;. Query2. SQL. Clear;. Query2. SQL. Text: ='select idt, sum (kolvo) from sale group by idt';. Query2. Open;;

: begin. Query2. Close;. Query2. SQL. Clear;. Query2. SQL. Text: ='select idt, sum (kolvo) from sale where data="'+Form2. MaskEdit1. Text+'" group by idt';. Query2. Open;;

Продолжение приложения Б

: begin. Query2. Close;. Query2. SQL. Clear;. Query2. SQL. Text: ='select idt, sum (kolvo) from sale where data between "'+Form2. MaskEdit1. Text+'" and "'+Form2. MaskEdit2. Text+'" group by idt';. Query2. Open;;;. Query2. RecNo: =page;i: =1 to 5 do[i]: =Form2. Query2. Fields. Fields [1]. AsInteger;[i]: =Form2. Query2. Fields. Fields [0]. AsString;. Query2. Next;;(a [1],a [2],a [3],a [4],a [5],[1],b [2],b [3],b [4],b [5],);;;.Unit6;, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,, StdCtrls, Buttons, ExtCtrls;= class (TForm): TImage;: TBitBtn;: TBitBtn;: TBitBtn;BitBtn3Click (Sender: TObject);FormClose (Sender: TObject; var Action: TCloseAction);FormShow (Sender: TObject);BitBtn2Click (Sender: TObject);BitBtn1Click (Sender: TObject);

{ Private declarations }

{ Public declarations };

Продолжение приложения Б: TForm6;: integer;Unit2;

{$R *. dfm}renegate (a1,a2,a3,a4,a5: integer;,b2,b3,b4,b5: string);,max,p: integer;: array [1.5] of integer;: array [1.5] of string;[1]: =a1; a [2]: =a2; a [3]: =a3; a [4]: =a4; a [5]: =a5;[1]: =b1; b [2]: =b2; b [3]: =b3; b [4]: =b4; b [5]: =b5;: =0;i: =1 to 5 doa [i] >max then max: =a [i];Form6. Image1. Canvas do(40,400); lineto (730,400);(40,400); lineto (40, 20);(40, 20); lineto (35,40);(40, 20); lineto (45,40);(730,400); lineto (710,405);(730,400); lineto (710,395);i: =1 to 10 do(37,400-33*i); lineto (43,400-33*i);(1,390-33*i, inttostr (max div 10*i));;i: =1 to 5 do(40+i*100,400,100+i*100,400- (a [i] div (max div 100) *3));. Color: =clRed;(Rect (40+i*100+1,401+1,100+i*100-1,400- (a [i] div (max div 100) *3) +1));. Color: =clWhite;

// FloodFill (40+i*100+1,401+1,clwhite,fsBorder);(40+i*100,420,b [i]);(40+i*100,400- (a [i] div (max div 100) *3+15), inttostr (a [i]));

Продолжение приложения Б;(40,400); lineto (730,400);;

// showmessage (inttostr (max));;killbill;: array [1.5] of integer;: array [1.5] of string;: integer;Form2.comboBox3. ItemIndex of // cards inner join sale on cards. idcard = sale. idcard group by cards. fam,cards. idcard

: begin. Query1. Close;. Query1. SQL. Clear;. Query1. SQL. Text: ='select fam, sum (summa) from cards inner join sale on cards. idcard = sale. idcard group by cards. fam,cards. idcard';. Query1. Open;;

: begin. Query1. Close;. Query1. SQL. Clear;. Query1. SQL. Text: ='select fam, sum (summa) from cards inner join sale on cards. idcard = sale. idcard where data="'+Form2. Edit4. Text+'" group by cards. fam,cards. idcard';. Query1. Open;;

: begin. Query1. Close;. Query1. SQL. Clear;. Query1. SQL. Text: ='select fam, sum (summa) from cards inner join sale on cards. idcard = sale. idcard where data between "'+Form2. Edit4. Text+'" and "'+Form2. Edit5. Text+'" group by cards. fam,cards. idcard';. Query1. Open;;;. Query1. First;i: =1 to 5 do

Продолжение приложения Б[i]: =Form2. Query1. Fields. Fields [1]. AsInteger;[i]: =Form2. Query1. Fields. Fields [0]. AsString;. Query1. Next;;(a [1],a [2],a [3],a [4],a [5],[1],b [2],b [3],b [4],b [5],);;TForm6. BitBtn3Click (Sender: TObject);. BitBtn6. Enabled: =false;. BitBtn9. Enabled: =false;. Enabled: =true;. Query1. Close;;;TForm6. FormClose (Sender: TObject; var Action: TCloseAction);. BitBtn6. Enabled: =false;. BitBtn9. Enabled: =false;. Enabled: =true;. Query1. Close;;;TForm6. FormShow (Sender: TObject);. Canvas. FillRect (Image1. BoundsRect);;: =1;;TForm6. BitBtn2Click (Sender: TObject);: array [1.5] of integer;: array [1.5] of string;: integer;. Canvas. FillRect (Image1. BoundsRect);: =page+5;Form2.comboBox3. ItemIndex of

: begin. Query1. Close;

Продолжение приложения Б. Query1. SQL. Clear;. Query1. SQL. Text: ='select fam, sum (summa) from cards inner join sale on cards. idcard = sale. idcard group by cards. fam,cards. idcard';. Query1. Open;;

: begin. Query1. Close;. Query1. SQL. Clear;. Query1. SQL. Text: ='select fam, sum (summa) from cards inner join sale on cards. idcard = sale. idcard where data="'+Form2. Edit4. Text+'" group by cards. fam,cards. idcard';. Query1. Open;;

: begin. Query1. Close;. Query1. SQL. Clear;. Query1. SQL. Text: ='select fam, sum (summa) from cards inner join sale on cards. idcard = sale. idcard where data between "'+Form2. Edit4. Text+'" and "'+Form2. Edit5. Text+'" group by cards. fam,cards. idcard';. Query1. Open;;;. Query1. RecNo: =page;i: =1 to 5 do[i]: =Form2. Query1. Fields. Fields [1]. AsInteger;[i]: =Form2. Query1. Fields. Fields [0]. AsString;. Query1. Next;;(a [1],a [2],a [3],a [4],a [5],[1],b [2],b [3],b [4],b [5],);;TForm6. BitBtn1Click (Sender: TObject);: array [1.5] of integer;: array [1.5] of string;: integer;. Canvas. FillRect (Image1. BoundsRect);Form2. Query1. RecNo>=5 then: =page-5;

Продолжение приложения БForm2.comboBox3. ItemIndex of

: begin. Query1. Close;. Query1. SQL. Clear;. Query1. SQL. Text: ='select fam, sum (summa) from cards inner join sale on cards. idcard = sale. idcard group by cards. fam,cards. idcard';. Query1. Open;;

: begin. Query1. Close;. Query1. SQL. Clear;. Query1. SQL. Text: ='select fam, sum (summa) from cards inner join sale on cards. idcard = sale. idcard where data="'+Form2. Edit4. Text+'" group by cards. fam,cards. idcard';. Query1. Open;;

: begin. Query1. Close;. Query1. SQL. Clear;. Query1. SQL. Text: ='select fam, sum (summa) from cards inner join sale on cards. idcard = sale. idcard where data between "'+Form2. Edit4. Text+'" and "'+Form2. Edit5. Text+'" group by cards. fam,cards. idcard';. Query1. Open;;. Query1. RecNo: =page;i: =1 to 5 do[i]: =Form2. Query1. Fields. Fields [1]. AsInteger;[i]: =Form2. Query1. Fields. Fields [0]. AsString;. Query1. Next;;;(a [1],a [2],a [3],a [4],a [5],[1],b [2],b [3],b [4],b [5],);;.
