Курсовая работа (т): Проектирование фундамента мелкого заложения

; ;

; ;

; ;

. Находим границу сжимаемой толщи грунта (ГСТ).

Она находится на глубине,

. Определение среднего дополнительного напряжения в каждом слое:

. Рассчитываем осадку:

Принимаем b = 5.2 м; l = 12.2 м; d = 5,4 м.

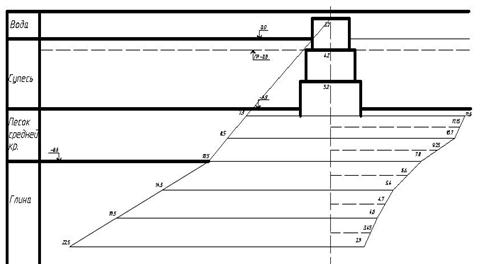

Рис. 3

Проектирование свайного фундамента.

В данном курсовом проекте задан пойменный вариант фундамента.

.         Определение глубины заложения и предварительных размеров ростверка:

.         Определение размеров обреза:

.         Определение подошвы низкого ростверка:

В русле реки подошва ростверка располагается ниже линии местного размыва:

 = ГР+0,2=0,8+0,2=1,0м

Определение длины, несущей способности сваи и количества свай.

Несущая способность висячей сваи определяется по формуле:

Fd = γ_{C *}(γ_CR*R_*A + U_*∑γ_{cf *} f_{i *} h_i), [тс]; где

- несущая способность висячей сваи;

γ_C, γ_CR, γ_cf - коэффициенты работы сваи (при забивке сваи молотом = 1); U_*∑γ_{cf *} f_{i *} h_i - суммарное сопротивление сваи по боковой поверхности; R*А - сопротивление грунта под концом сваи;

А - площадь сваи; - периметр сваи;_i - толщина слоя; _i - сила трения по боковой поверхности, зависит от глубины слоя Z_i.

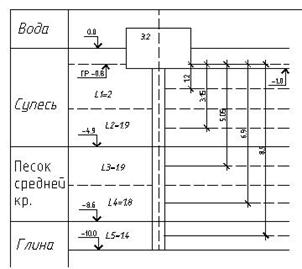

₁ = 1,2 м f₁ = 3,5 тс/м² h₁ = 2,0 м R = 500 тс/м² ₂ = 3,15м f ₂ = 4,8 тс/м² h ₂ = 1,9 м А = 0,09 м²

Z ₃ = 5,05м f ₃ = 5,6 тс/м² h ₃ = 1,9 м L = 10м

Z ₄ = 6,9 м f ₄ = 6,0 тс/м² h ₄ = 1,8 м U = 1.2м

Z ₅ = 8,9 м f ₅ = 6,3 тс/м² h ₅ = 1,4 м= 1 _*[1_*500_*0,09 + 1,2_*(3.5*2.0+4.8*1.9+5.6*1.9+6.0*1.8+6.3*1.4)] = 100,7 тс/м2

Определяем необходимое количество свай.

_с = N_I*1.2/ Fd, шт_I = (Qоп + Qпр + Nвр + Qр)*1.1, где Qр = Vр*γ_Б

Qр = (3,2*10,5*2)*(2,5-1) = 98 т_I = (490+129+600+98)*1.1 = 1448,7 т_с = 1448,7*1,2/100,7 = 17,3 ≈ 18 свай
