Контрольная работа: Прикладная фотограмметрия

·              реальный случай, когда МС созданы с учетом ошибок, вносимых навигационной системой, т.е. созданы условия, приближенные к реальным.

Для проекта были использованы только снимки с панхроматической камеры (имеет ПЗС матрицу размером 144 МПикс (12240 x 11418 пикселей) с размером пикселя

.2 мкм и фокусное расстояние 92 мм, установленный в панхроматической камере специальный ИК-фильтр позволяет срезать излучение с длиной волны более 710 нм). Т.к. матрицы ПСС не перекрываются, то для обеспечения полного покрытия испытательного участка из МС было создано восемь маршрутов, снимки в которых смещаются по мере движения спутника по орбите. На рисунке 4 представлены маршруты из модельных снимков ПСС.

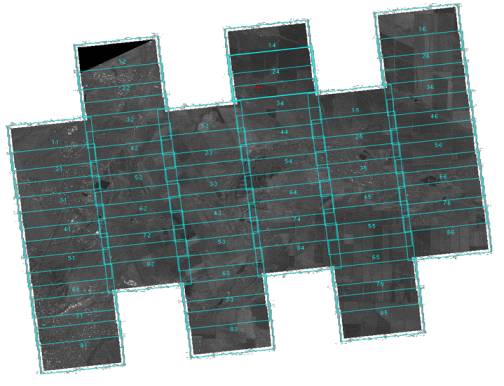

Маршруты из модельных снимков ПСС

Были созданы ортофотопланы - для двух вариантов съемки, на разных этапах уравнивания и проведен анализ точностей полученных ортофото. Для построения ортофотопланов были использованы:

·              модельные снимки с разрешением 2 м;

·              наземные опорные точки, в количестве 170 точек;

·              ЦМР по данным SRTM.

Для уравнивания блока снимков были поставлены связующие точки в автоматическом режиме, с контролем автокорреляции.

Внешнее ориентирование блоков снимков проводилось по метаданным (RPC) и опорным точкам, число которых варьировалось от 1 до 160. Точность ориентирования оценивалась по 10 контрольным точкам.

Применение ЦФС Фотомод для обработки снимков КА Канопус-В позволяет в полностью автоматическом режиме измерять связующие точки для уравнивания блока. Также, при создании мозаики области трансформирования строятся автоматически. Что позволило увеличить скорость обработки данных и максимально автоматизировать процесс.

5.                  Области применения методов наземной фотограмметрической съёмки объектов

Наземная фотограмметрия - это один из разделов фотограмметрии, в котором изучаются методы получения и фотограмметрической обработки изображений объектов, получаемых съемочными системами с точек земной поверхности.

Список используемой литературы

1. Инструкция по фотограмметрическим работам при создании цифровых топографических карт и планов (2002 г.);

2.      Инструкция по топографической съёмке в масштабах 1:5000, 1:200, 1:1000, 1:500.-М.: Недра, 1982;

.        Инструкция по дешифрированию снимков и фотопланов в масштабах 1:10000 и 1:25000 для целей землеустройства, государственного учёта земель и земельного кадастра. - М.: ВИСХАГИ, 1978;

.        Обиралов А.И., Лимонов А.Н., Гаврилова Л.А. Фотограмметрия и дистанционное зондирование.-М.: КолосС, 2006-334 с.;

.        Корчагина О.А. Фотограмметрия и дистанционное зондирование территорий: Учеб. пособие / ФГОУ ВПО «Саратовский ГАУ» - Саратов, 2011. - 204 с.
