Материал: Практика 1-2-3 БЖД
Рисунок 1 Зона радиоактивного заражения (А), с указанием её длины и наибольшей ширины
Для расчетов нарисуем две зоны – Б и В
Видно, что R2 = 40 км находится в промежутке между 23 и 43 км, т.е. объект оказался в зоне Б.
Рисунок
2
Чтобы определить Р1 на объекте, сначала необходимо найти какой уровень радиации будет приходиться на 1 км, для этого разность уровней радиации расчетных зон разделить на разность длин этих же зон:
Для нахождения Р1 на объекте воспользуемся расстоянием от объекта до верхней точки зоны “Б” или от объекта до верхней точки зоны “В”, т.е. этих же расчетных зон.
Воспользуемся, например, расстоянием от объекта до верхней точки зоны “Б” и найдем Р1 на объекте, зная, что уровень радиации от верхней точки зоны “Б” при движении к объекту – возрастает.
Можно проверить полученный результат, пользуясь расстоянием от верхней точки “В” до объекта и зная, что уровень радиации при движении к объекту убывает, получаем:
Используя
формулу
найдем:
По таблице 7 находим допустимое время пребывания на объекте (Tпр.)
;
Таблица 7
|
Время входа в зараженный район с момента взрыва (tН), ч |
||||||||
0,5 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1,25 |
15,0 |
3,15 |
1,55 |
1,40 |
1,30 |
1,30 |
1,25 |
1,25 |
1,25 |
По
таблице 8 находим
=
3.15
3
Таблица 8
Время начала облучения с момента взрыва, час |
Время пребывания ( ), час. |
|||||||||||
0,5 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
|
1 |
40 |
64,8 |
98,8 |
121 |
138 |
151 |
161 |
170 |
178 |
184 |
190 |
200 |
Имея все необходимые данные, находим дозу, которая не превышала бы 25 рентген по формуле:
Выводы:
В результате применения боеприпаса мощностью q1 = 2000 – В по городу Томск, объект, находящийся от города на расстоянии R1=8 км, оказался в зоне средних разрушений и сплошных пожаров. Нужна эвакуация рабочих и служащих.
В результате аварии на ХОО с утечкой СДЯВ, объект оказался в зоне химического заражения. Время на принятие мер защиты рабочих и служащих 24 мин.
В результате применения боеприпаса q2 = 40 кт, объект оказался в зоне Б сильного радиоактивного заражения с уровнем радиации через один час после взрыва на объекте Р1=104 р/час. Радиация соответствует норме допустимого времени пребывания на объекте

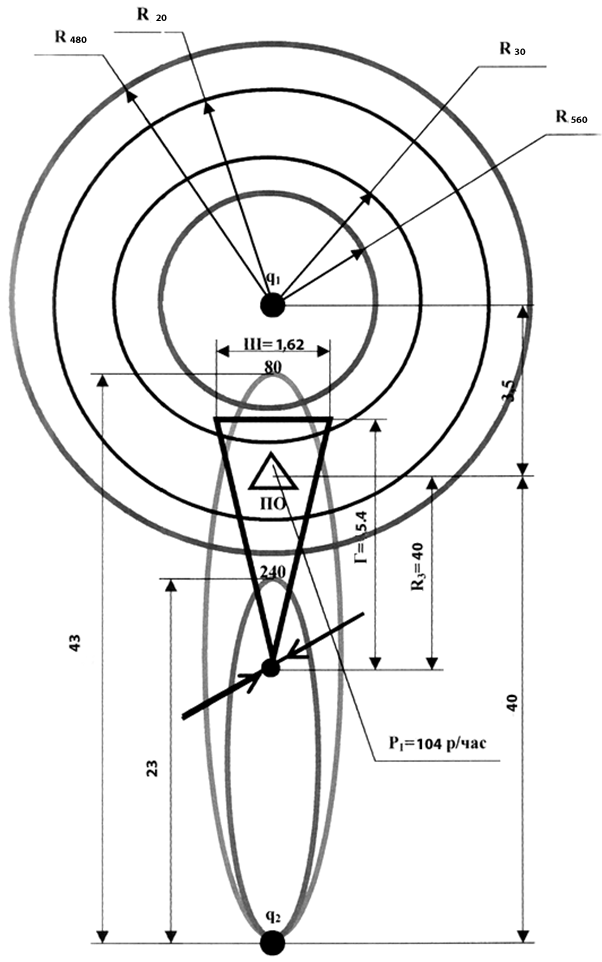

Рисунок 3 Схема зон разрушений и пожаров, зон радиоактивного и химического заражения, относительно ПО
