МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ “ЛЬВІВСЬКА ПОЛІТЕХНІКА” ІНСТИТУТ ГЕОДЕЗІЇ

ПЕРЕПИСУВАННЯ ДАНИХ З ЕЛЕКТРОННОГО ТАХЕОМЕТРА SOKKIA SET 610

МЕТОДИЧНІ РЕКОМЕНДАЦІЇ

до виконання лабораторної роботи з дисципліни “Геодезія”

для студентів ІІ курсу геодезичних спеціальностей базового напрямку 080101 “Геодезія, картографія та землеустрій”

Затверджено на засіданні кафедри геодезії

Протокол № 00 від 00.00.2017р.

Львів • 2017

2

Вступ

На сучасному етапі основними приладами для створення цифрових карт наземними методами у масштабах 1:2 000, 1:1 000 та 1:500 є електронні тахеометри. Вони дають змогу одночасно створювати планово-висотну основу топографічного знімання та виконувати з високою точністю польові вимірювання для створення цих карт, записувати їх у пам’ять приладу, переписувати ці результати вимірювань на комп’ютер і, використовуючи відповідне програмне забезпечення, створювати топографічні матеріали. Така технологічна ланка дозволяє підвищити точність створюваних карт, значно скоротити час на створення основи знімання а особливо на виконання камеральних робіт.

Створена високоточна цифрова топографічна карта може бути базовою картою для створення карт інших масштабів та картою-основою створення для геоінформаційних систем.

У пропонованих методичних рекомендаціях описано переписування результатів вимірювань із електронного тахеометра SET 610 на комп’ютер.

Підготування комп’ютера до переписування результатів знімання

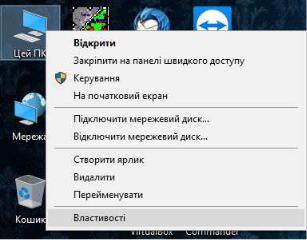

На робочому столі на піктограмі “Цей ПК” натискають праву клавішу миші і в контекстному меню вибирають пункт “Властивості” (рис. 1).

Рис. 1. Вибір пункту “Властивості”

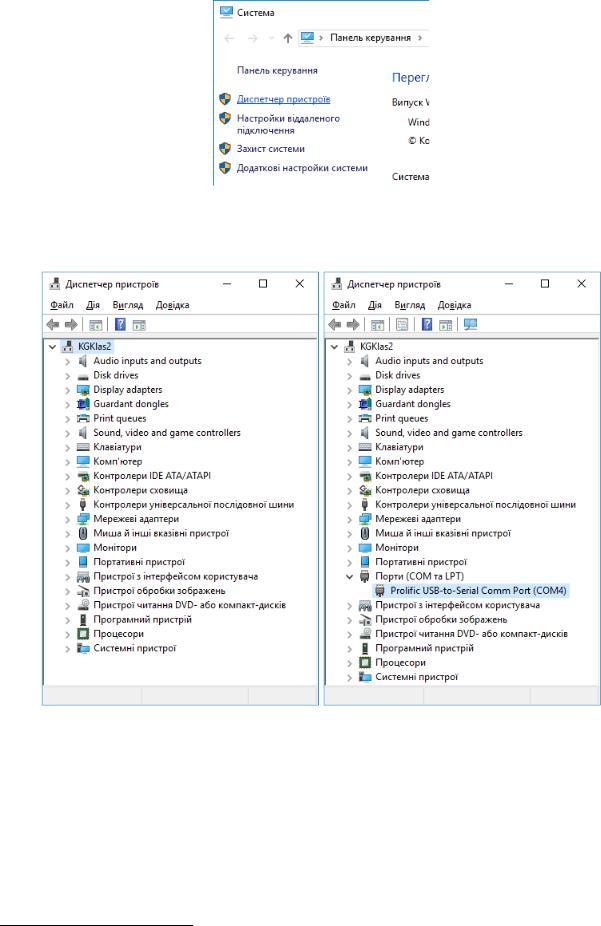

Натискаємо у відображеному вікні “Система” (рис. 2) кнопку “Дипетчер пристроїв”.

3

Якщо драйвер вже встановлений в системі, то у вікні “Диспетчер пристроїв” відобразиться (рис. 3, б) далі рис. 8.

Якщо ж його немає, встановимо драйвер Prolific. Програму можна знайти за адресою http://www.prolific.com.tw/ або у дисципліні “Геодезія, частина 2” віртуального середовища.

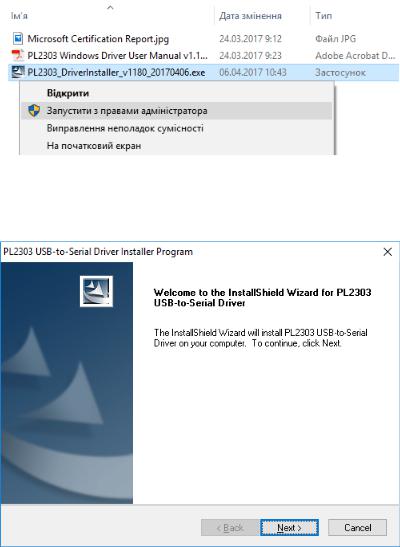

Запускаємо файл встановлення програми від імені адміністратора через контекстне меню, яке викликається натисканням на файлі правою клавішею миші:

Рис. 4. Встановлення драйвера від імені адміністратора

Далі відобразиться вікно встановлення драйвера (рис. 6):

Рис. 6. Встановлення драйвера

Натискаємо клавішу Next. Почнеться процес встановлення драйвера, а далі відобразиться рис. 7.
