Материал: методичка

УДК

621.1. Д 64

Утверждено учебным управлением МЭИ(ТУ)

Подготовлено на кафедре автоматизированных систем управления тепловыми процессами

Рецензенты: докт. техн. наук, профессор А.В.Андрюшин,

Долбикова Н.С.

Д64 Испытание измерительных преобразователей ИПМ. Лабораторная работа № 7: методическое пособие/ Н.С. Долбикова; под ред. Г.М. Ивановой.- М.: Издательский дом МЭИ, 2009.-8с

Посвящена изучению микропроцессорных нормирующих преобразователей и методов их поверки. При выполнении лабораторной работы студенты приобретают навыки работы с микропроцессорными средствами измерений.

Продолжительность лабораторных занятий – 4 часа. Предназначено для студентов ИТАЭ, ИПЭЭФ, ЭнМИ, ФЕСТО.

Учебное издание

Долбикова Нина Сергеевна

ИСПЫТАНИЕ ИЗМЕРИТЕЛЬНЫХ ПРЕОБРАЗОВАТЕЛЕЙ ИПМ Лабораторная работа № 7

Методическое пособие по курсам: «Метрология, стандартизация и сертификация», «Технические измерения и приборы»

для студентов, обучающихся по направлению «Теплоэнергетика»

Печать офсетная Формат 60х84/16 Физ.печ. л. 0,5 Тираж 100 экз Изд. № Заказ

________________________________________________________________

Издательство МЭИ, 111250, Москва, Красноказарменная ул., д.14. Отпечатано в ООО «Типография-Н», 141292, Московской обл., г. Красноармейск, просп. Испытателей, д.25/2

1. НАЗНАЧЕНИЕ РАБОТЫ

Целью работы является закрепление теоретических знаний студентов по разделу «Измерение температуры. Вторичные средства измерений».

В процессе выполнения работы студент должен:

1.Изучить устройство измерительных преобразователей модульных ИПМ, измерителя-регулятора технологического ИРТ, потенциометра постоянного тока ПП-63.

2.Научиться проводить испытания преобразователей и определять их погрешности.

К работе можно приступать после проработки настоящего руководства, изучения устройства приборов и п.7.1.4; 7.2.2; 7.2.3; 8.1-8.3 учебника Ивановой Г.М., Кузнецова Н.Д., Чистякова В.С. «Теплотехнические измерения и приборы». М.:МЭИ,2005.

2.ЗАДАНИЕ

2.1.Изучить как микропроцессорные нормирующие преобразователи

ИПМ, схемы подключения к ним термопреобразователей сопротивления (ТС) и термоэлектрических (ТЭП), так и образцовый потенциометр ПП-63.

2.2.Ознакомиться со схемой установки, размещением приборов на лабораторном стенде, обязательной формой протокола.

2.3.Ниже приведены два варианта заданий, на которые запрограммированы преобразователи ИПМ. Вариант без скобок надо использовать на стенде 7.1, а в скобках - на стенде 7.2.

3. Провести работу в следующей последовательности.

3.1.Произвести поверку нормирующего преобразователя,

предназначенного для работы с ТЭП градуировки ХА (ХК). Диапазон измерения составляет 0-1000 ºС (0-600 ºС), выходной сигнал преобразователя 0-5 мА (4-20 мА), температурная компенсация изменений

to отключена, класс преобразователя Б. Поверка ИПМ производится в точках 0;200;400;600; 800;1000 ºС (0;150;300;450;600 ºС).

3.2.Произвести поверку нормирующего преобразователя, предназначенного для работы с ТС градуировки 100П (50М).

Термопреобразователь подключен к ИПМ по трехпроводной схеме. Диапазон измерения составляет 0-500 ºС (0-200 ºС), выходной сигнал

преобразователя 0- 5мА (4-20мА), класс преобразователя Б. Поверка ИПМ производится в точках 0;100;200;300;400; 500 ºС (0;50;100;150;200 ºС).

3.3.Оформить результаты испытаний в виде табл.1, 2, приведенных в Приложении 1.

4.Оформить отчет по проделанной работе.

3.ОПИСАНИЕ ЛАБОРАТОРНОГО СТЕНДА.

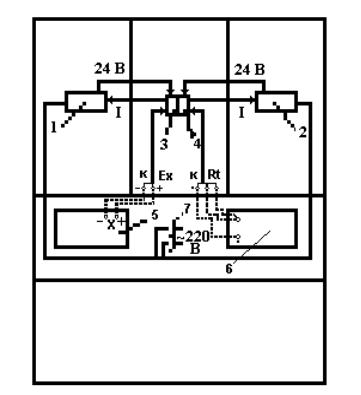

Лабораторный стенд для испытания нормирующих преобразователей, схема которого представлена на рис. 1, включает 3,4, - преобразователи ИПМ для работы соответственно с ТЭП и с ТС, 1,2 - измерители-регуляторы технологические ИРТ5922, используемые в качестве измерителей выходного токового сигнала ИПМ, 5 - потенциометр ПП-63, имитирующий сигнал ТЭП, 6 - магазин сопротивлений, имитирующий термопреобразователь сопротивления.

Рис. 1. Схема лабораторного стенда

4.МЕТОДИКА И ПОРЯДОК ПРОВЕДЕНИЯ РАБОТЫ

4.1.Поверка нормирующего преобразователя для ТЭП

4.1.1.Для выполнения работы по п.3.1.необходимо внести в Протокол 1 Приложения 1 характеристики приборов, используемых при испытании ИПМ, работающего с ТЭП. Там же даны формулы для расчета пределов их допустимых погрешностей. Градуировочные характеристики термопар ХА и ХК приведены на стенде и в Приложении 2.

4.1.2.В соответствии с рис.1, подключить к преобразователю 3 потенциометр 5, строго соблюдая полярность. К преобразователю 4 по 3х-проводной схеме надо подключить магазин сопротивлений 6,

обозначение у клемм последнего должно совпадать с обозначением гнезд на вертикальной панели стенда.

4.1.3. Перед включением тумблера питания стенда «Общ», необходимо установить рабочий ток ПП-63, проведя в соответствии с описанием прибора операцию «Контроль». При выполнении работы

переключатель «Род работы» ПП-63 должен находиться в положении «Поверка», а все тумблеры – в положении «В», при котором используются внутренние источники напряжения и нормальный элемент.

По показаниям гальванометра при положении его переключателя в положении «И» установить выходной сигнал потенциометра, равный 1мВ. Для этого на измерительных сопротивлениях секционном и реохорде установить сигнал 1 мВ, который надо компенсировать изменением сигнала внутреннего источника - реостат «Напряжение». При отсутствии отклонений нуль-гальванометра на выходе потенциометра будет установлен сигнал 1 мВ.

4.1.4. Для выполнения задания по п.3.1 необходимо включить тумблеры общего питания «Общ» и «ИРТ 1», выждать несколько минут для установления показаний ИРТ 1 несколько выше начального значения выходного тока 0 (4) мА.

Следующим шагом является установка на потенциометре последовательно градуировочных значений Егр(t,0), соответствующих для термопары ХА (ХК) заданным температурам tз равным 0;200;400;600;800,1000 ºС (0;150;300;450;600 ºС). Егр(t,0) приведены в Приложении 2. На измерительных сопротивлениях вначале устанавливают Егр(t,0), а затем изменением положения реостата «Напряжение» сводят к нулю показания гальванометра. При этом на выходе ПП-63 будет установлено Егр(t,0). Показания преобразователя определяют при увеличении входного сигнала (прямой ход) и его снижении (обратный ход). Фиксируют выходной ток ИПМ, измеренный миллиамперметром ИРТ 1 (1 рис.1) при прямом I1 и обратном I2 ходе .

Расчетное значение тока Iр определяется как

где Iк, Iн, tк ,tн - конечные и начальные значения диапазонов изменения выходного тока и измеряемой температуры.
