Так же были экспериментально измерены значения напряжений и начальных фаз на элементах последовательного соединения конденсатора С и резистора R1, как показано на рисунке 1б. Значения эксперимента занесены в таблицу 2.
Таблица 2 – Расчетные и экспериментальные измерения.
|
UR1, В |
ϕUR° |
UС, В |
ϕUС° |
I, мА |
ϕI° |
R1, Ом |
С, мкФ |
|
|
|
|
|
|
|
|
|
Расчет |
0,58 |
54,04 |
0,8 |
35,95 |
0,58 |
54,04 |
1000 |
0,33 |
|
|
|
|
|
|
|
|
|
Эксперимент |
0,59 |
53,89 |
0,89 |
35,1 |
0,59 |
54,35 |
1000 |
0,33 |
|
|
|
|
|
|
|
|
|

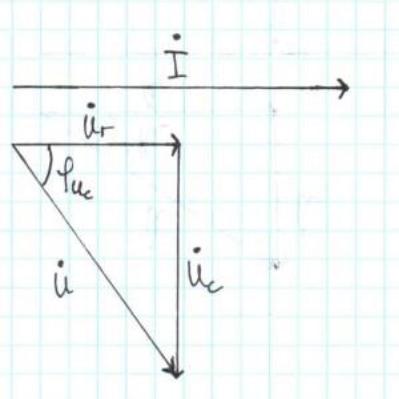

Векторная диаграмма |
напряжений |
и лучевая диаграмма тока |
||||||
представлена на рисунке 5. |
|
|
|
|
|
|
||
Рисунок 5 - Векторная диаграмма задания 2.
3.2.3Задание 3

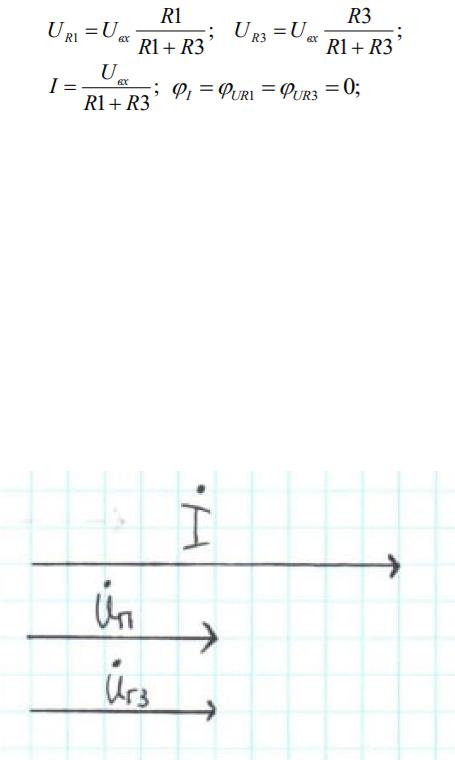

Спомощью формул, приведенных на рисунке 6, были найдены расчетные измерения. Результаты занесены в таблицу 3.
Рисунок 6 - Расчетные соотношения.
Так же были экспериментально измерены значения напряжений и начальных фаз на элементах последовательного соединения резистора R3 и
резистора R1, как показано на рисунке 1в. Значения эксперимента занесены в таблицу 3.
Таблица 3 – Расчетные и экспериментальные измерения.
|
UR1, В |
ϕUR° |
UR3, В |
ϕ R3° |
I, мА |
ϕI° |
R1, Ом |
R3, Ом |
|
|
|
|
|
|
|
|
|
Расчет |
0,5 |
0 |
0,5 |
0 |
0,5 |
0 |
1000 |
1000 |
|
|
|
|
|
|
|
|
|
Эксперимент |
0,54 |
0 |
0,54 |
0 |
0,54 |
0 |
1000 |
1000 |
|
|
|
|
|
|
|
|
|
Векторная диаграмма напряжений и лучевая диаграмма тока представлена на рисунке 7.
Рисунок 7 - Векторная диаграмма задания 3.
4 Заключение
Вывод: в результате работы были освоены методы измерения напряжения, тока и разности фаз гармонических сигналов; экспериментально проверены топологические уравнения цепей первого порядка и закона Ома в комплексной форме для индуктивности L и емкости C.
