Материал: лаб_раб 2

2. Исследование двухполупериодной схемы выпрямления на двух диодах

Для выполнения данного раздела работы необходимо открыть файл Эл.

устр.2 3. еwb.

Схема, содержащаяся в данном файле, показана на рис. 3. Порядок выполнения:

1.Проверить соответствие схемы в программе с изображенной на ри-

сунке.

2.При разомкнутом ключе «1» запустить схему с помощью кнопки «» в правом верхнем углу экрана.

3.С помощью вольтметра определить постоянную составляющую 0, В, записать соответствующие показания в табл. 2 по заданной форме.

Таблица 2.

Исследование двухполупериодной схемы выпрямления на двух диодах

4.Запустить осциллограф с помощью двойного щелчка.

5.При появлении сигнала на экране осциллографа нажать кнопку «Раuse» в правом верхнем углу экрана.

6.Зарисовать форму входного и выходного сигналов (цвет сигнала соответствует выводу осциллографа).

7.Определить амплитуду пульсаций 1 , (см. рис. 1), записать результаты в табл. 2. Высота одной клетки соответствует показаниям в строке осциллографа для входного сигнала-Chennel A, для выходного Chennel B. Развертка по времени, т. е. ширина одной клетки, отображается в строке Тime base. Соответствующие строки можно менять для получения наиболее наглядной формы сигнала. Цену деления по времени и по амплитуде необходимо записать.

8.Подключить емкостной фильтр с помощью ключа «1», запустить

схему.

9.Повторить действия, описанные в подпунктах 3.7.

10.Рассчитать п по формуле (1). Привести пример расчетов и записать полученные данные в табл. 2.

11.Сделать выводы по осциллограммам и полученным результатам.

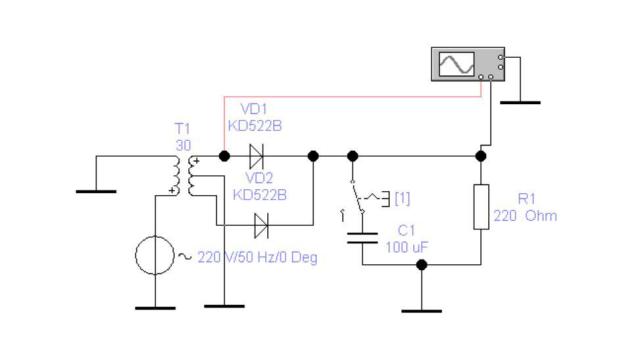

Рис.3. Двухполупериодная схема выпрямления на двух диодах.

3. Исследование двухполупериодной схемы выпрямления, построенной по принципу диодного моста

Для выполнения данного раздела работы необходимо открыть файл Эл.устр.2.4.ewb.

Схема, содержащаяся в данном файле, показана на рис. 4. Порядок выполнения:

1.Проверить соответствие схемы в программе с изображенной на ри-

сунке.

2.Подключит нагрузку 2 (ключ «4»-замкнут), отключить индуктивность 1 (ключ «2»-замкнут).

3.Записать параметры схемы в табл. 3 по заданной форме.

4.При отсутствии фильтра, т.е. при разомкнутых ключах «1» и «3» запустить схему с помощью кнопки «I» в правом верхнем углу экрана.

5.С помощью вольтметра определить постоянную составляющую 0, В, записать соответствующие показания в табл. 3.

Таблица 3.

Исследование двухполупериодной схемы выпрямления, построенной по принципу диодного моста

6.Запустить осциллограф с помощью двойного щелчка.

7.При появлении сигнала на экране осциллографа нажать кнопку «Рause» в правом верхнем углу экрана.

8.Зарисовать форму входного и выходного сигналов (цвет сигнала соответствует выводу осциллографа).

9.Определить амплитуду пульсаций 1 (см. рис. 1), записать результаты в табл. 3.

Высота одной клетки соответствует показаниям в строке осциллографа для входного сигнала-Chennel A, для выходного Сhennel B.

Развертка по времени, т. е, ширина одной клетки, отображается в стро-

ке Time base.

Соответствующие строки можно менять для получения наиболее наглядной формы сигнала. Цену деления по времени и по амплитуде необходимо записать.

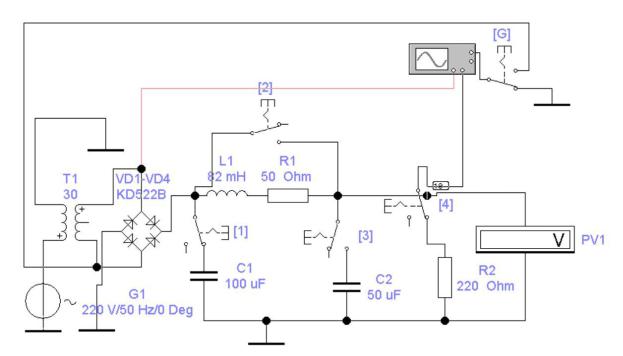

Рис.4.Двухполупериодная схема выпрямления, построенная по принципу диодного моста.

4. Исследование влияния фильтров на работу мостовой схемы выпрямления

1.Подключить емкостной фильтр С1 с помощью ключа «1», запустить

схему.

2.Повторить действия, описанные в подпунктах 5...9 раздела 3.

3.Рассчитать п и гл по формулам (1) и (2). Привести примеры рас-

четов.

4.Записать полученные данные в строку «С фильтром С1» табл. 3.

5.Подключить емкостной фильтр С2 с помощью ключа «3» (ключ «1» разомкнут), запустить схему.

6.Повторить действия, описанные в подпунктах 5…9 раздела 3.

7.Рассчитать п и гл по формулам (1) и (2). Привести примеры рас-

четов.

8.Записать полученные данные в строку «С фильтром С2» табл. 3.

9.Подключить емкостной фильтр С1 + С2 с помощью ключей «1» и «З», запустить схему.

10.Повторить действия, описанные в подпунктах 5...9 раздела 3.

11.Рассчитать п и глпо формулам (1) и (2). Привести примеры рас-

четов.

12.Записать полученные данные в строку «С фильтрами С1 + С2» табл.

3.

13.Подключить фильтр С1 + С2+ L, ключи «1» и «З»-замкнуты, ключ «2»- разомкнут.

14.Запустить схему. Повторить действия, описанные в подпунктах. 5...9 раздела 3.

15.Pассчитать п и гл по формулам (1) и (2). Привести примеры рас-

четов.

16.Записать полученные данные в строку «С фильтрами С1 + C2 + L»

табл. 3.

17.Сделать выводы на основании осциллограмм и полученных резуль-

татов.

5. Определение влияния величины coпротивления нагрузки емкостного фильтра на работу мостовой схемы выпрямления

Для выполнения данного раздела работы оставить файл Элустр.2.4.

ewb.

Схема, содержащаяся в данном файле, показана на рис. 4. Порядок работы:

1.Перед выполнением исследований необходимо подключить фильтр С1 + С2, как описано в предыдущем разделе.

2.Изменяя величину сопротивления нагрузки 3 на 510 и 1000 Ом, записывать измерения, производимые по принципу, описанному в предыдущих

разделах. Значения напряжений и осциллограммы при 2= 220 Ом соответствуют исследованиям, описанным в разделе 4, с фильтром С1 + С2.

3.Зарисовать форму входного и выходного сигналов (цвет сигнала соответствует выводу осциллографа) для каждого сопротивления нагрузки.

4.Рассчитать Кп по формуле (1). Привести пример расчетов.

5.Записать полученные данные в таблицу 4 по заданной форме.

6. Сделать выводы на основании осциллограмм и полученных результатов.

Таблица 4.

Определение влияния величины coпротивления нагрузки емкостного фильтра на работу мостовой схемы выпрямления
