Исследование литейных свойств металлов

Исследование литейных свойств металлов

Основные свойства сплавов: жидкотекучесть и усадка (объемная / линейная).

Жидкотекучесть - способность металлов и сплавов в расплавленном состоянии воспроизводить очертания отливки при заполнении полостей литейной формы.

Жидкотекучесть находят по длине залитого отводного канала формы:

Усадка - сокращение объема и линейных размеров отливки в процессе затвердевания и охлаждения.

Объемная усадка происходит в течение всего периода остывания отливки, но проявляется только в период затвердевания. В результате образуются усадочные раковины и пористость.

Линейная усадка протекает при охлаждении отливки от конца затвердевания до полного остывания. Вызывает уменьшение размеров отливки по сравнению с размерами формы.

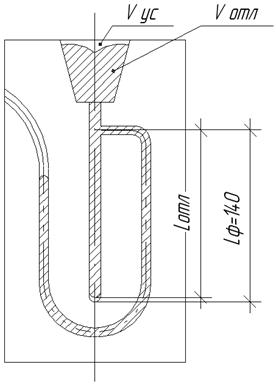

Рис. 1. Литейная форма для технологических проб

Таблица литейных свойств сплава

Где:- температура;- жидкотекучесть;- диаметр узкого основания усеченного конуса;- диаметр широкого основания усеченного конуса;- высота конуса;- глубина усадочной раковины;

 - объем усадочной раковины;

 - объемная усадка;

 - длина канала в форме;

Пример расчета объемной и линейной усадки при температуре 600°С:

сплав литейный металл жидкотекучесть

Графики зависимости жидкотекучести, линейной и объемной усадки от температуры расплава.

Жидкотекучесть металлов растет с ростом температуры. При охлаждении в результате линейной усадки происходит сокращение линейных размеров отливки по сравнению с размерами формы. В период затвердевания отливки в результате объемной усадки образуются усадочные раковины и пористость, чем выше была температура расплава, тем больше будет значение объемной усадки.
