При появлении такого сообщения необходимо выполнить следующие операции:

1.Завершить выполнение «Ревизора сети».

2.Через панель управления запустить менеджер Firebird серве-

ра (иконка Firebird 2.0 Server Manager).

3.В открывшемся окне менеджера сервера (рис. 2.13) нажать кнопку «Stop», затем появившуюся кнопку «Start» (перезапустить сервер).

4.Повторно запустить ПО «Ревизор Сети».

Рис. 2.13. Окно менеджера

После выполнения указанной последовательности действий «Ревизор Сети» должен успешно стартовать.

При первом запуске карты активности «Ревизора Сети» (кнопка «Карта») возможно появление сообщений «Системе не удается найти указанный путь» или «Класс не зарегистрирован» (рис. 2.14).

В случае появления такого сообщения необходимо выполнить следующие действия:

1.Завершить «Ревизор Сети».

2.Запустить выполняемый файл карты активности

(«MapInfo3.exe») используя средства Windows.

56

3.Завершить выполнение файла MapInfo3.exe.

4.Файл MapInfo3.exe находится в каталоге с установленным ПО «Ревизора Сети» в подкаталоге «bin»).

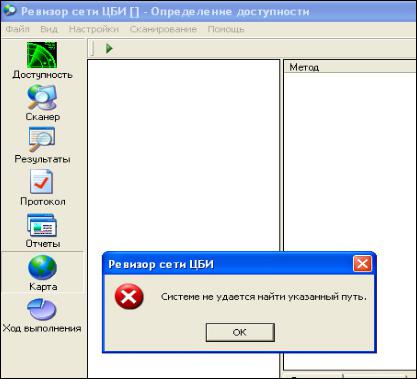

Рис. 2.14. Ошибка

После выполнения указанной последовательности действий ПО карты активности, запускаемое в «Ревизоре Сети» должно стартовать корректно.

Применение «Ревизора Сети»

Запуск программы. Программа «Ревизор Сети» запускается посредством меню Пуск / Программы рабочего стола Windows или

57

путем клика левой кнопкой мыши на ярлыке «Ревизор Сети», размещенном на рабочем столе после инсталляции ПО.

Запуск программы возможен только при подключенном к USB или LPT порту электронном ключе защиты из комплекта поставки ПО!

После запуска программы на экране монитора появляется заставка (рис. 2.15).

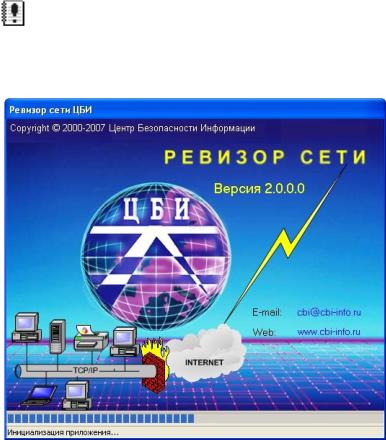

Рис. 2.15. Запуск программы

При первом запуске программы необходимо зарегистрировать библиотеки, входящие в состав дистрибутива. Для этого в меню Файл / Регистрация библиотек выбираются библиотеки с модулями проверок для дальнейшего использования. Рекомендуется выбрать все библиотеки.

Далее открывается главное окно программы (рис. 2.16).

58

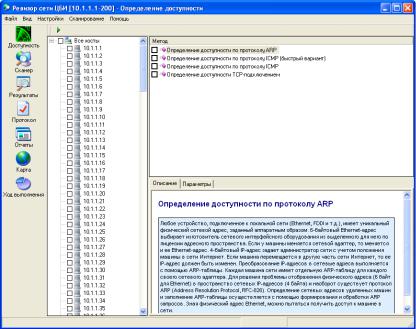

Рис. 2.16. Главное окно программы

Начало работы с программой. Работа с «Ревизором Сети» осуществляется в рамках сессии. Под сессией подразумевается совокупность устанавливаемых пользователем параметров проверок, атрибутов работы программы и результатов проверок.

Пользователю предоставлена возможность экспорта сессии в файл и импорта сессии из файла. В базе данных может храниться только текущая сессия, для работы с несколькими сессиями нужно пользоваться операциями экспорта и импорта.

Установка параметров сессии (рис. 2.17). Основным парамет-

ром сессии является рабочий диапазона IP-адресов тестируемой сети. Его необходимо указать при первом запуске «Ревизора Сети», либо при изменении состава тестируемой сети.

Создание новой сессии осуществляется путем выбора пункта меню Настройки / Параметры сессии. При этом появится окно создания новой сессии.

59

При задании адресов можно через запятую (без пробела) указывать диапазоны нескольких сетей класса С или отдельные IPадреса, например:

192.168.20.1-254,192.168.21.5-70,10.1.1.5,10.1.1.36

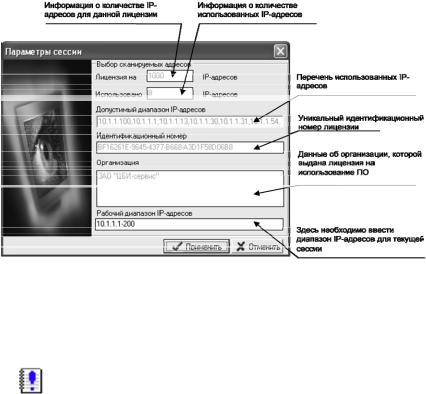

Рис. 2.17. Параметры сессии

При желании можно сохранить указанный в сессии диапазон адресов в текстовом файле или загрузить из текстового файла при создании новой сессии.

Необходимо помнить, что использование программного продукта осуществляется в рамках лицензии на определенное количество IP-адресов.

Если проводилось сканирование каких-либо узлов сети, то при создании новой сессии можно видеть информацию о количестве использованных/неиспользованных IP-адресов, а также перечень использованных IP-адресов.

При этом в поле «Рабочий диапазон IP-адресов» автоматически выводится ранее заданное значение диапазона.

При изменении параметров сессии, предыдущая сессия удаляется и создается новая с указанными параметрами. Если предыду-
