Материал: фонтанной скважины
СПБГУАПТрубагруппа 4736 Контакты. Однофазныеhttps://new.guap.ru/i02/contacts жидкости
|
|
|
|
|
|
|
|
|
|
|
= |
|
+ |
|
+ |
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
Трение:

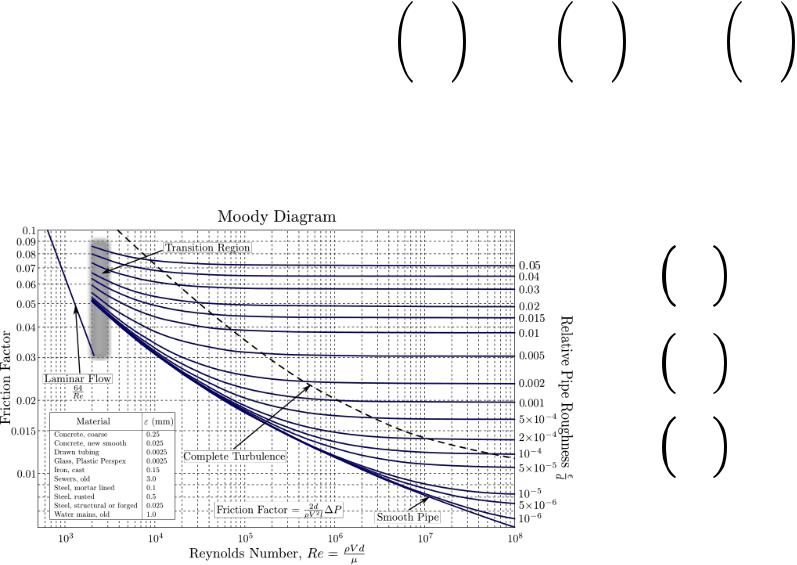

• Коэффициент трения, однофазные жидкости - Moody
• |
|
|
= − sin |
||
|
|
|
|
||
|
|
|
|||
• |
|
|
= − |
2 |
|
|
|
2 |
|||
|
|
||||
|
|
|
|
||
• |
|
|
= − |
||
|
|
|
|
|
|
|
|
|
|
||
6
СПБГУАПТрубагруппа 4736 Контакты. Многофазныеhttps://new.guap.ru/i02/contacts жидкости
|
|
|
|
|
|
|
|
|
|
|
|
|
= |
|
|
+ |
|
|
+ |
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
Трение:
•Коэффициент трения, многофазные жидкости – гидравлические корреляции
Проблема:
•, = ( , )
•Трение между фаз

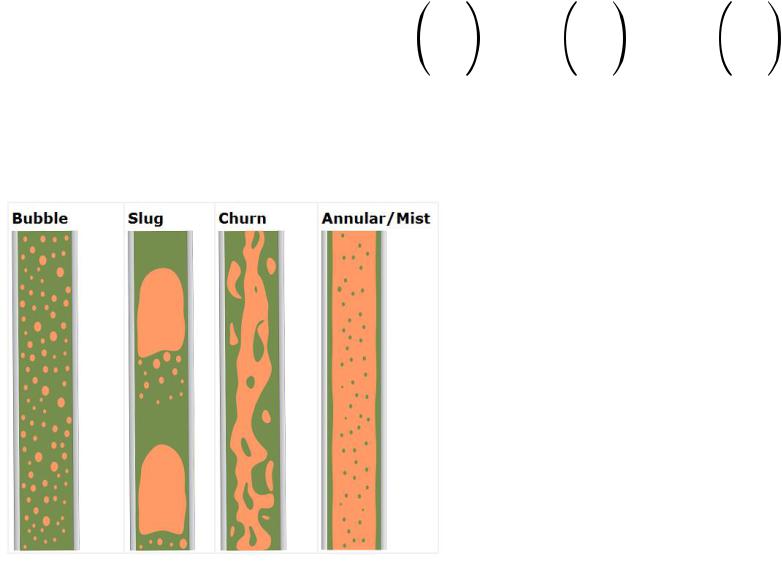

•Разные структуры потока -> разное трение между стенкой и трение между фаз
•Что является критерием перехода для структур?
7
СПБГУАПТрубагруппа 4736 Контакты. Алгоритмhttps://new.guap.ru/i02/contactsрасчета давления
1)Выбираем корреляцию. Расчет начинается от известного давления. Задаемся шагом Δ .
2)Рассчитываем свойства для известного давления и температуры
3)Рассчитываются расходы, скорости фаз, дополнительные параметры корреляции, плотности эмульсии
4)По эмпирическим соотношениям в корреляции определяется структура потока в данном сечении
5)Рассчитывается трение
6)Рассчитываем перепад давления на выбранном шаге и новое давление.
7)Возвращаемся к шагу 2 и повторяем процедуру
8
СПБГУАПТрубагруппа 4736 Контакты. Практическоеhttps://new.guap.ru/i02/contacts задание
Используя функции unifloc VBA построить распределения давления в трубе длиной 1000 метров и провести анализ чувствительности параметров (диаметр, шероховатость, газосодержание нефти, дебит жидкости). Пояснить результат
В Unifloc VBA реализованы корреляции: Beggs-Brill, Gray Modified, Mokhov-Sakharov, Unified, Крылова, Ansari, HagedornBrown
Как пользоваться Unifloc VBA?
•Скачиваем файлы надстройки - UniflocVBA_7.xlam, alglib.xlam
•Запускаем надстройку UniflocVBA_7.xlam (должна появиться вкладка Unifloc в Excel)
•Теперь мы можем использовать готовые макросы. Макросы разбиты по категориям и начинаются с названия категории. Например, для моделирования многофазного потока, нужно использовать макросы, начинающиеся с фразы MF_ (MF_p_pipe).
Находим нужный макрос, подаем в него входные данные и получаем результат.
•Продвинутым ребятам можно залезть в код и попробовать разобраться
Подробный мануал по использованию UniflocVBA: https://github.com/unifloc/unifloc_vba/blob/master/unifloc_manual.pdf
9
СПБГУАПШтуцергруппа 4736 Контакты https://new.guap.ru/i02/contacts

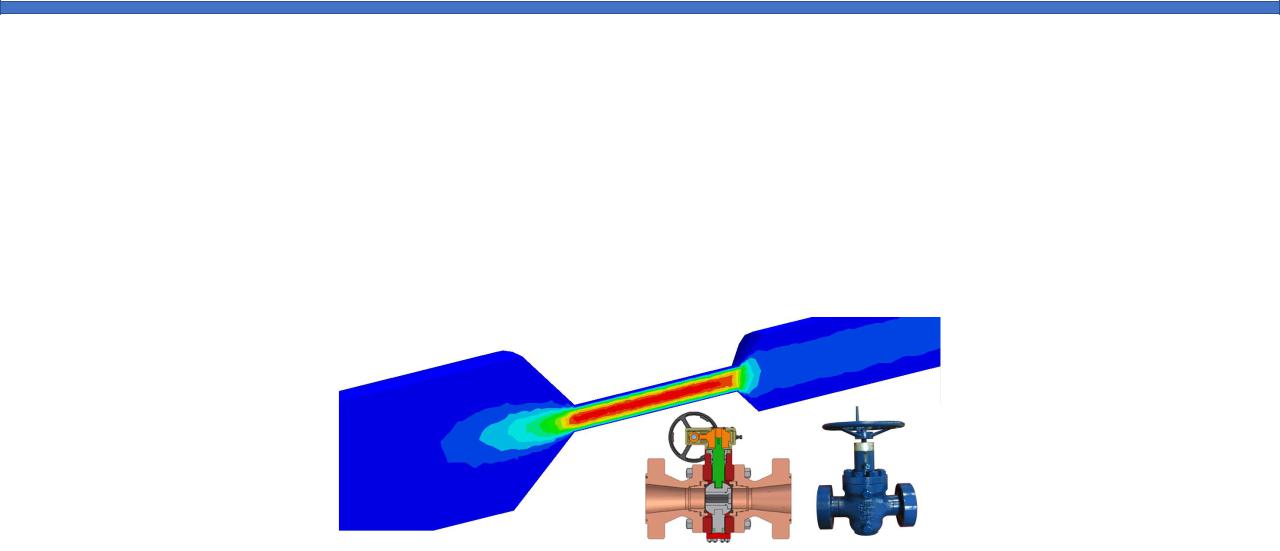

•Штуцер служит для регулирования режима фонтанной скважины
•Путем изменения диаметра мы можем регулировать потери на трение
