Курсовая работа (т): Анализ разработки пласта АЧ31 Равенского месторождения

Баженовская свита завершает разрез юрских отложений. Представлена аргиллитами темно-коричневыми, битуминозными, слюдистыми, плитчатыми, плотными, тонкоотмученными, с прослоями известняков. Породы свиты содержат обломки раковин аммонитов, пелеципод.

Отложения баженовской свиты являются региональным репером, к которому приурочен отражающий сейсмический горизонт Б.

Меловая система

Отложения меловой системы представлены двумя отделами: нижним и верхним. Нижний отдел включает в себя отложения сортымской, усть-балыкской, сангопайской, алымской и нижней части покурской свит, верхний - отложения верхней части покурской, кузнецовской, березовской и нижней части ганькинской свит.

Сортымская свита залегает в основании нижнемелового разреза на битуминозных аргиллитах баженовской свиты. Низы свиты, представлены отложениями подачимовской пачки. Это аргиллиты темно-серые до черных, плотные, в нижней части слабобитуминозные.

Выше по разрезу залегает ачимовская толща, представленная неритмичным переслаиванием песчаников, алевролитов и аргиллитов. Песчаники серые, мелкозернистые, слюдистые, известковистые с прослоями аргиллитов. С песчаниками ачимовской толщи связана промышленная нефтеносность. Аргиллиты темно-серые, реже серые, слюдистые с включениями растительного детрита, алевритистые, иногда с углистыми остатками. Абсолютные отметки залегания толщи -2608- -2816 м.

Выше по разрезу залегают глины толщиной до 200 м. Аргиллиты темно-серые, реже серые, с линзовидно-горизонтальной слоистостью; ступенчатым изломом, со следами оползания осадков. Разрез сортымской свиты заканчивается чеускинской пачкой. Пачка представлена чередованием песчаников серых и аргиллитов. К отложениям свиты приурочены пласты БС10-БС14. Общая толщина отложений свиты изменяется в пределах 457-551 м.

Выше, на отметках -2045--2114 м залегают отложения усть-балыкской свиты. Они представлены мелководно-морскими, ритмично чередующимися глинами и песчаниками с двумя регионально глинистыми пачками: сармановской и пимской. Пимская пачка служит границей раздела между пластами групп АС и БС.

Нижняя подсвита, состоит из двух пачек. Нижняя - преимущественно песчаная. Песчаники (пласты БС8-БС9) серые с прослоями уплотненных глин серых, до темно-серых. Верхняя - глинистая (сармановская). Аргиллиты преимущественно тонкоотмученные, комковатые. В средней части песчаники серые (пласт БС7).

Низы верхней подсвиты, представлены песчаниками (пласты БС1-БС6) серыми ритмично чередующимися с подчиненными прослоями аргиллитов. Завершается разрез усть-балыкской свиты пачкой аргиллитов темно-серых, преимущественно тонкоотмученных (пимская пачка). Общая толщина свиты 192-226 м.

Разрез неокомских отложений завершает сангопайская свита. Отложения свиты, представлены чередованием в сложном сочетании песчаников, аргиллитов и алевролитов. Свита делится на нижнюю и верхнюю подсвиты: верхняя преимущественно песчано-алевритовая, нижняя - песчано-глинистая. По кровле нижней подсвиты, проходит граница между готеривом и барремом.

Песчаники и алевролиты серые, зеленовато-серые чередуются с аргиллитами серыми, зеленовато-серыми, комковатыми. В верхней части нижней подсвиты залегают аргиллиты серые, до темно-серых, тонкоотмученные. К отложениям нижней подсвиты приурочены пласты АС7-АС12, верхней - АС4- АС6. Толщина отложений свиты изменяется в пределах 146-169 м.

Алымская свита представляет собой толщу преимущественно глинистых пород серого и темно-серого цвета, тонкоотмученных с тонкими прослоями глинистых алевролитов и известняков и условно подразделяется на нижнюю и верхнюю. Нижняя подсвита на отдельных участках опесчанивается, к ней приурочены пласты АС1-АС3. Толщина свиты составляет 155-170 м.

Покурская свита завершает разрез отложений нижнемеловой системы и представляет собой мощную толщу неравномерно переслаивающихся песчано-глинистых пород. Граница между отложениями верхнего и нижнего отделов проведена условно из-за отсутствия резкой смены характерных комплексов и проходит внутри покурской свиты. Отложения покурской свиты условно разделяются на три пачки. В нижней и верхней частях преобладают песчаники и алевролиты, серые, в отдельных частях с зеленоватым и буроватым оттенком, с разнообразными типами слоистости. Средняя часть - более глинистая. Глины преимущественно темно-серого цвета, от алевритовых до тонкоотмученных, в отдельных прослоях с буроватым, зеленоватым оттенком, чередующиеся в сложном сочетании с песчаниками серыми и светло-серыми, иногда каолинизированными. Толщина свиты 736-757 м.

Кузнецовская свита начинает цикл морских осадков верхнего мела. Литологически свита представлена глинами серыми и зеленовато-серыми с зернами глауконита и тонкими прослоями светло-серых песчаников и алевритов слабоотсортированных. Толщина свиты - 13-20 м.

Березовская свита подразделяется на две подсвиты. Нижняя сложена опоками серыми, голубовато-серыми, глинами темно-серыми и черными, монтмориллонитового состава, прослоями опоковидными. Толщина отложений нижней подсвиты изменяется от 72 до 82 м. Верхняя подсвита сложена серыми, зеленовато-серыми глинами, слабоалевритистыми, с прослоями опоковидных глин и опок. Общая толщина отложений березовской свиты изменяется в пределах 135-148 м.

Ганькинская свита завершает разрез отложений меловой системы. Свита представлена глинами известковистыми, серыми, реже светло-серыми, с зеленоватым оттенком, с прослоями алевролитов, с пиритизированными водорослями, стяжениями сидерита, обломками раковин. Толщина отложений ганькинской свиты 78-94 м.

Палеогеновая система

В составе палеогеновой системы в данном районе выделяются морские осадки талицкой, люлинворской и тавдинской свит и континентальные отложения атлымской, новомихайловской и туртасской свит.

Талицкая свита представлена глинами темно-серыми и черными, плотными, с линзами алевролитов и известковистых песчаников, иногда кварцево-глауконитовых. Толщина отложений свиты 93-113 м.

Люлинворская свита объединяет морские глинистые осадки нижнего, среднего и верхнего эоцена и представлена в нижней части опоками, глинами опоковидными с редкими прослоями глауконитовых песчаников; в средней - глины серые с прослоями диатомитов; в верхней - глины желтовато-зеленые, тонкоотмученные, оскольчатые, с прослойками глинистых алевритов. Толщина отложений свиты 178-198 м.

Вскрытый скважинами глубокого разведочного бурения в интервале 0-400 м разрез каротажем не изучен, что не позволяет провести детальное расчленение осадков эоцена, олигоцена и четвертичных отложений.

.3 Краткие сведения о тектонике месторождения

В геологическом разрезе Западно-Сибирской плиты выделено три структурно-тектонических этажа.

Нижний этаж - складчатый фундамент, сформировавшийся в палеозойское и допалеозойское время, соответствует геосинклинальному этапу развития. Он представлен эффузивными, интрузивными и осадочными сильно дислоцированными и метаморфизированными породами. Многочисленные разломы, установленные в фундаменте, обусловили блоковый характер строения его поверхности. Отдельным блокам фундамента соответствуют поднятия II и III порядков в платформенном чехле.

Глубина залегания поверхности фундамента составляет 3374 м в скважине 185, которая расположена на северо-западном погружении структуры. Промежуточный структурный этаж сопоставляется с отложениями пермотриасового возраста и характеризует собой парагеосинклинальный этап в истории развития плиты, формирование которого происходило в погруженных частях фундамента.

Верхний структурно-тектонический этаж сложен мощной толщей мезозойских и кайнозойских образований, накопившихся в условиях длительного и стабильного прогибания фундамента. Этот этаж, или собственно осадочный чехол плиты, изучен наиболее полно. Он характеризуется слабой дислоцированностью, полным отсутствием метаморфизма пород, контролирует основные известные в пределах плиты скопления углеводородов.

Согласно тектонической схемы мезозойско-кайнозойского ороплатформенного чехла Западно-Сибирской геосинеклизы (Бочкарев В.С., Боярских Г.К., 1990 г) Равенское месторождение расположено в пределах Равенского локального структурного носа Равенского малого вала. Равенский малый вал - средняя структура II порядка - находится в пределах Ярсомовского прогиба - крупной структуры II порядка (рисунок 3.4).

С севера Равенский малый вал ограничен Южно-Ягунским, с юга - Восточно-Равенским малыми прогибами. С запада Равенский малый вал примыкает к Сургутскому, с востока - к Нижневартовскому сводам. Равенский малый вал представляет собой приподнятую зону неправильной формы, вытянутую в северо-восточном направлении и осложненную несколькими структурами III и IV порядков. В пределах вала, кроме Равенского локального структурного носа, расположены Северо-Воргенское, Гужихинское, Кустовое локальные поднятия и ряд других структур.

По результатам сейсморазведочных работ сп 15/86-87 в пределах площади Равенского месторождения по временным разрезам по поверхности отражающих горизонтов А, Б и частично Ач3 выделяются серии разрывных нарушений. Разломы, в основном, имеют северо-восточное простирание. Два тектонических нарушения сбросового характера расположены в юго-западной части площади. Основное тектоническое нарушение проходит южнее скв. 174, 161, 169, 171, ограничивая с юго-восточной.

Для рассматриваемой структурно-тектонической зоны, как и в целом для структур Западно-Сибирской плиты, характерна унаследованность развития с постепенным выполаживанием вверх по разрезу. Анализ имеющихся карт по различным горизонтам позволяет говорить о том, что Равенский локальный структурный нос уверенно прослеживается по всему разрезу. При этом свод его наиболее рельефно отражается в юрских отложениях (ОГ Б), а наименее - в сеноманских.

По отражающему горизонту А (подошва осадочного чехла) Равенский локальный структурный нос представляет собой приподнятую зону неправильной формы, вытянутую в северо-восточном направлении. Сводовая часть расположена в районе скв. 162, 166, 174. По оконтуривающей изогипсе -3360 м размеры структуры составляют 6 - 10 х 20 км, высота - 180 м. Углы наклона крыльев составляют: юго-восточное - 2°52', северо-западное - 2°9', северо-восточное - 1°19'.

Прослежен ряд разломов северо-восточного направления. Два из них (первый проходит по направлению скв. 166-162, второй - южнее скв. 165-161-169-171) формируют глубокую грабенообразную впадину северо-восточного направления. Амплитуда смещения достигает 50 м.

По отражающему горизонту Б (верхняя юра) Равенский локальный структурный нос представляет собой вытянутую в северо-восточном направлении приподнятую зону неправильной формы, осложненную в сводовой части двумя куполами, оконтуренными изогипсами -2700 м (центральная часть) и -2680 м (юго-западная часть). Размеры структурного носа в пределах площади работ по оконтуривающей изогипсе -2760 м составляют 22ё27 х 7ё13 км, амплитуда порядка 69 м. Углы наклона крыльев составляют: юго-восточное 1°1', северо-западное 0°38', северо-восточное 0°24'. Северо-западное крыло структуры более пологое, чем восточное.

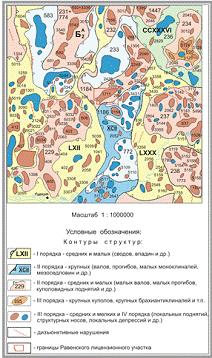

Рисунок 5. Выкопировка из тектонической карты мезозойско-кайнозойского ортоплатформенного чехла Западно-Сибирской геосинеклизы (редактор В.С. Бочкарев, 1990 г.).

По горизонту Б выделяются разрывные нарушения северо-восточного простирания. Также прослежена граница зоны аномального строения отложений баженовской свиты, с которой в западной части площади связаны продуктивные отложения. Ачимовские отложения имеют довольно сложное строение и накапливались в обстановке подводного склона при его наращивании в западном направлении. Для осадков характерны фации косослоистых и сигмовидных отложений с подошвенным прилеганием в фондоформной подзоне. В клиноформной подзоне происходит накопление песчано-алевролитовых отложений большой мощности, которые в восточном направлении в пределах нижней части ундаформной подзоны замещаются глинистыми породами. Отражающая граница фондоформной, клиноформной и ундаформной подзон приурочена к пачке тонкоотмученнх глин, залегающих в кровле пласта Ач3 и сформированная в условиях некомпенсированного прогибания. В восточном направлении отражающая граница постепенно отходит от поверхности, соответствующей пласту Ач3 и вместе с тонкоотмученной пачкой глин контролирует, по всей вероятности, клино-формные отложения пласта Ач32, выделенные в скв. 72, 173, 199. Отражающая способность горизонта в ундаформенной части значительно снижается в результате не-однократной смены условий осадконакопления - тонкоотмученные глины замещаются локально-ограниченными песчано-алевритовыми телами пласта БС1.

.4 Характеристика продуктивных пластов и строения залежей

На Равенском месторождении продуктивными являются верхне- и среднеюрские (пласты ЮС2,ЮС1,ЮС01+2,ЮС02) и меловые (пласты Ач6,Ач32,Ач31) отложения. Сведения о залежах Равенского месторождения показывает таблица 3.

По состоянию на 1.08.2013г в пределах лицензионного участка пробурены 21 поисково-разведочная и 36 эксплуатационных скважин (в том числе скв. 317 в интервале залегания горизонта ЮС1 пробурена на РНО).

В пределах Равенского месторождения выделено два основных объекта разработки - пласты Ач31 и ЮС1, а также пять второстепенных: пласты Ач32, Ач6, ЮС01+2, ЮС02, и ЮС2. Характеристику толщин и показателей неоднородности продуктивных пластов показывает таблица 2.

Горизонт Ач3 выделяется в отложениях ачимовской толщи, имеет сложное строение по литологическому составу, условию формирования и относится к клиноформенному комплексу, имеющему уклон в западном направлении. В объеме горизонта Ач3 были выделены продуктивные пласты Ач31 и Ач32.

Залежь нефти в пласте Ач31 выявлена в центральной части месторождения и приурочена к своду Равенской структуры (рисунок 6).

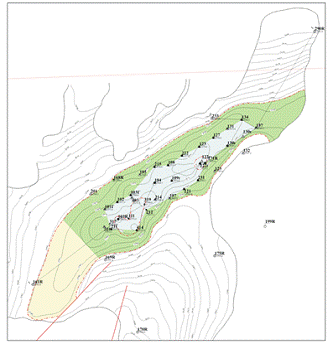

Рисунок 6. Структурная карта по кровле коллекторов пласта Ач31

Таблица 2.

Краткие сведения о залежах Равенского месторождения
