Курсовая работа (т): Анализ работы абсорбционной установки осушки газа Уренгойского газоконденсатного месторождения

Анализ работы абсорбционной установки осушки газа Уренгойского газоконденсатного месторождения

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ УФИМСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЯНОЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра разработки и эксплуатации газовых и газоконденсатных месторождений

анализ работы абсорбционной установки осушки газа уренгойского газоконденсатного месторождения

КУРСОВОЙ ПРОЕКТ

По курсу: Сбор и подготовка скважинной продукции

СТУДЕНТ Кудисов А.Б

ПРЕПОДАВАТЕЛЬ Чеботарев В.В.

УФА 2015

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

. КРАТКАЯ ГЕОЛОГО-ПРОМЫСЛОВАЯ ХАРАКТЕРИСТИКА МЕСТОРОЖДЕНИЯ

.1 Общие сведения о месторождении

.2 Геологическая характеристика месторождения

.3 Стратиграфия

.4 Тектоника

.4.1 Сеноманское отложение

.4.2 Валанжинское отложение

.5 Газоносность

.5.1 Сеноманское отложение

.5.2 Валанжинское отложение

.6 Геологическое строение и другие данные по ачимовскому отложению

. ФИЗИКО-ХИМИЧЕСКАЯ ХАРАКТЕРИСТИКА СЫРЬЯ И РЕАГЕНТОВ

.1 Физико-химическая характеристика газа и конденсата

.2 Характеристика пластовой воды

.3 Характеристика транспортируемого газа

.4 Поставляемые и используемые в производстве реагенты

. СОСТОЯНИЕ РАЗРАБОТКИ МЕСТОРОЖДЕНИЯ

.1 Краткая история освоения месторождения

.2 Основные проектные решения по разработке Уренгойского газоконденсатного месторождения

.3 Отборы газа и конденсата по месторождению

.4 Анализ разработки Уренгойского месторождения

.4.1 Контроль за разработкой

.4.2 Контроль за изменением пластового давления

.4.3 Гидрохимический контроль

.5 Анализ разработки нефтяной оторочки Уренгойского месторождения

.6 Конструкция и оборудование скважин

. СИСТЕМЫ ДОБЫЧИ И ПОДГОТОВКИ ГАЗА

.1 Общая характеристика системы подготовки газа (на примере УКПГ-15)

.2 Очистка осушка и охлаждение газа

. ГИДРАВЛИЧЕСКИЙ И ТЕПЛОВОЙ РАСЧЕТ ГАЗОПРОМЫСЛОВЫХ ШЛЕЙФОВ

. РАСЧЕТ РАСХОДА ИНГИБИТОРА ГИДРАТООБРАЗОВАНИЯ

. СОПОСТАВЛЕНИЕ ПОЛУЧЕННЫХ РЕЗУЛЬТАТОВ С ПРОМЫСЛОВЫМИ

ВЫВОДЫ И РЕКОМЕНДАЦИИ

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

ПРИЛОЖЕНИЕ В

ПРИЛОЖЕНИЕ Г

ПРИЛОЖЕНИЕ Д

CПИСОК ИСПОЛЬЗОВАНОЙ ЛИТЕРАТУРЫ

ВВЕДЕНИЕ

ПО «Уренгойгазпром» - дочернее предприятие ОАО Газпром. Располагая мощной сырьевой базой, объединение Уренгойгазпром обеспечивает более 40 процентов общего объема добычи газа в России. Основные направления деятельности:

·   геологоразведочные работы;

·   добыча углеводородного сырья, его чистка и переработка;

·   научно-технические и проектные работы;

·   строительство и ремонт промышленных и жилых объектов города Новый Уренгой;

·   внешнеэкономические связи.

Объединению Уренгойгазпром принадлежит авторство многих технических решений, сыгравших важную роль в развитии российской газовой отрасли.

Не останавливаясь на достигнутом, объединение намечает все новые и новые перспективы. В ближайших планах разработка нижнемеловых газоконденсатных и нефтяных залежей Северо-Уренгойского, Песцового и Ен-Яхинского месторождений, а также ачимовских отложений с аномально высоким пластовым давлением и высоким содержанием жидких углеводородов.

Расширяя географию внешне-экономических связей производственное объединение Уренгойгазпром сегодня работает с компаниями из Японии, США, Великобритании, Германии, Австрии, Франции, Финляндии, Чехии, Словакии. Объединение всегда остается открытым для сотрудничества, гарантируя партнерам стабильность и надежность.

Добычей и подготовкой к транспортировке газа и поставкой газового конденсата переработчикам на Уренгойском месторождении занимается газопромысловое управление объединения. Коллектив этого управления обслуживает 15 установок комплексной подготовки сеноманского газа и 4 установки для подготовки валанжинского газа, а также 26 цехов дожимных компрессорных станций и 4 станции охлаждения газа. Добыча газа и конденсата ведется более чем двумя тысячами эксплуатационных скважин из двух залежей-сеноманской и валанжинской.

Сеноманская залежь чисто газовая (пластовый газ практически чистый метан). Газ валанжинской залежи отличается от сеноманской высоким содержанием тяжелых углеводородов (этан, пропан, бутан и другие).

С целью стабилизации уровня газодобычи в объединении утверждена программа освоения новых месторождений и перспективы добычи по разрабатываемым залежам.

Целью данного курсового проекта является расчет технологических процессов и уточнение основных параметров при сборе и подготовки скважинной продукции Северо-Уренгойского месторождения .

1. КРАТКАЯ ГЕОЛОГО-ПРОМЫСЛОВАЯ ХАРАКТЕРИСТИКА МЕСТОРОЖДЕНИЯ [2]

.1 Общие сведения о месторождении

Уренгойское месторождение административно расположены в Пуровском и Надымском районах Ямало-Ненецкого национального округа (Уренгойская ,Ен-Яхинская, Табъяхинская ,часть Песцовой площади - Пуровский район, Западная часть Песцовой площади - Надымский район).

Граница полярного круга проходит между ГП 9 и ГП 10. Район мало населен. Ближайшие к городу Новый Уренгой населенные пункты: пос. Тарко-Сале, Старый Уренгой, Самбург, Тазовск, Коротчаево.

Климат резко континентальный, с холодной зимой и коротким прохладным летом. Средне-зимняя температура составляет -17 ºС. Самые холодные месяцы года -декабрь, январь, февраль. В эти месяцы морозы достигают -55 ºС и часто сопровождаются сильными ветрами. Безморозный период - с середины июня до середины сентября. Самый теплый месяц июль. Его средняя температура колеблется от +6 до +15º С, а максимальная может достигать 40 ºС. Среднегодовая температура района от -7,5 до -8,5 ºС. Амплитуда колебаний температуры между наиболее холодными и теплыми месяцами составляет 80º С. Мощность снежного покрова на всех рассматриваемых площадях достигает 1-2м. в понижениях рельефа. Среднегодовое количество осадков достигает 350 мм. Большая часть их (70%) выпадает в летние месяцы.

Суровый климат способствует сохранению многолетнемерзлых пород, которые имеют повсеместное распространение. Строение многолетнемерзлых толщ от монолитного, на Северо-Уренгойском месторождении до слоистого в долинах рек на юге Уренгойской площади. Глубина залегания ММП 360-500м. Температура ММП от -1 до -5º С. Средний температурный градиент из под ММП - 3,8 ºС на 100 м разреза. Имеются сквозные талики под крупными озерами и в долинах рек. В разрезе ММП имеются также межмерзлотные региональные талые породы, к которым приурочены водоносные горизонты. Все водоснабжение г.Новый Уренгой и локальных водозаборов ГП осуществляется благодаря развития этих таликов. Рассматриваемые площади расположены преимущественно на восточном склоне Надым-Пуровского водораздела. Рельеф последнего представляет заболоченную полого-холмистую равнину, слаборасчлененную речными долинами, покрытую многочисленными озерами и криогенными формами (бугры пучения, термокарста и др.).

Абсолютные отметки поверхности на площади колеблются от +18 до +80 м.

Гидрографическую сеть образуют р. Пур (на востоке района) и ее левые притоки - р. Ево-Яха, Нгарка-Есетояха, Малхой-Яха Табъяха, Хадуттэ. Судоходна только река Пур. Реки вскрываются в конце мая - начале июня, замерзают в середине октября.

.2 Геологическая характеристика месторождения

В разрезе Уренгойского месторождения выявлено два продуктивных комплекса значительно отличающихся между собой по геолого-промысловым характеристикам: сеноманский и нижнемеловой.

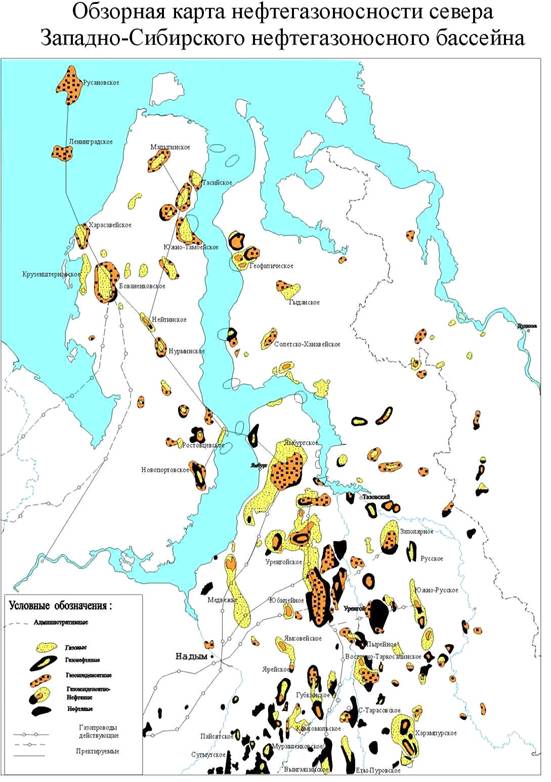

Рис. 1.2.1. Обзорная карта нефтегазаносности севера Западно-Сибирского нефтегазоносного бассеина

На месторождении установлена продуктивность в верхнемеловых и нижнемеловых отложениях.

Основная по запасам верхнемеловая (сеноманская) залежь связана с верхней частью мощной (порядка 1500 м ) толщи преимущественно песчаных образований. Длина залежи 180 км, ширина от 23 до 50 км, площадь газоносности 4750 км2, пластовая температура изменяется от 27 ºС в своде до 34 ºС у контакта газ-вода. Залежь водоплавающая со слабым наклоном газоводяного контакта в северном направлении, начальная отметка ГВК - 1197 м.

Начальное пластовое давление Рпл=12,25МПа. Песчаники характеризуются хорошими коллекторскими свойствами: открытой пористостью 19-38 % и проницаемостью от 10-2 до 1 мкм2 и более, что обеспечивает получение высоких дебитов газа, достигающих свыше 1 млн. м3/сут.

Общие запасы сеноманской залежи Уренгойской площади утверждены ГКЗ в объеме 4334 млрд. м3.

Уренгойское месторождение включает в себя:

собственно Уренгойское поднятие (УКПГ-1АС-10);

Ен-Яхинское поднятие (УКПГ-11-13);

Песцовое поднятие;

Северо-Уренгойское месторождение (УКПГ-15).

Первые три имеют общие контур газоносности и подошвенные воды.

На Ен-Яхинском поднятии установлена продуктивность в верхнемеловых и нижнемеловых отложениях. Основная по запасам верхнемеловая (сеноманская) залежь связана с верхней частью мощной (порядка 1500 м) толщи преимущественно песчаных образований.

Длина залежи около 180 км, ширина от 23 до 50 км, площадь газоносности 4750 км2,пластовая температура изменяется от 27оС в своде до 34оС у контакта газ-вода.Залежь со слабым наклоном газоводного контакта в северном направлении, пластовое давление Р пл=12,25 МПа, состав газа преимущественно метановый.

Содержание конденсата в сеноманской залежи невысокое и составляет 0,32 г/м3.

Второй этаж распределения углеводородов связан с терригенными отложениями нижнего мела и верхней юры. Здесь выявлено 34 газоконденсатных и газоконденсато-нефтяных залежей, приуроченных к 22 продуктивным горизонтам в пределах Уренгойского вала, имеющего 4-х купольное строение.

В распределении нижнемеловых залежей и запасов по типу углеводородного сырья отмечается вертикальная зональность:

в интервале глубин 1700-2450 м размещены чисто газоконденсатные залежи(первый эксплуатационный объект),

в интервале 2570-3075 м, начиная с горизонта БУ8о расположено 9 газоконденсатных и газоконденсатных залежей (II,III,IV эксплуатационные объекты).

К этой 500-метровой толще приурочены основные запасы углеводородного газа(88%), конденсата (92%), нефти (100%).

В неокомском стратиграфическом комплексе газонефтеносность связана с семнадцатью продуктивными пластами, содержащими 25 залежей газа, конденсата, нефти.

В разряде неокома и залежи сгруппированы 4 эксплуатационных объекта.

В связи с концепцией поэтапного освоения ресурсов углеводородов проведена корректировка запасов.

1.3 Стратиграфия

Геологический разрез Уренгойского месторождения представлен терригенными песчано-глинистыми отложениями мезозойско-кайнозойского платформенного чехла, которые залегают на породах палеозойского складчатого фундамента.

Породы палеозойского фундамента на глубине около 7 км представлены метаморфизированными аргиллитами и алевролитами. На глубине 5385 м фундамент представлен серыми миндалекаменными базальтами типа андезита.

Отложения триасового возраста представлены нижним, средним и верхним отделами. Нижний отдел включает отложения красноселькупской серии. Среднетриасовый отдел включает нижнюю часть тампейской серии, состоящей из пурской и нижней части варенгаяхинской свит. Верхнетриасовый отдел представлен тампейской серией, включающей варенгаяхинскую и витютинскую свиты. Отложения свит представлены терригенными породами. Толщина триасовых отложений составляет 4-6 км.

Отложения юрского возраста представлены нижним, средним и верхним отделам. Нижний и средний отдел объединены в заводоуковский надгоризонт, который представляен преимущественно континентальными отложениями и состоит из береговой, ягельной, котухтинской и тюменской свит.

Отложения меловой системы представлены всеми ярусами нижнего и верхнего отделов. Объединяются в три надгоризонта: зареченский (берриас, валанжин, готерив, баррем, нижняя часть апта), покурский (верхняя часть апта, альб, сеноман) и дербышински (турон, коньяк, сантон, кампан, маастрих).

В основании меловых отложений залегает сортымская свита, которая включает в себя в нижней части ачимовскую толщу, выше - мощную (до 700м) преимущественно глинистую и песчано-алевролито-глинистую толщи.

Ачимовская толща содержит в своём составе песчаники серые, мелкозернистые, слюдистые, часто известковистые, с прослоями песчаноалевролитовых и глинистых пород. Общая толщина ачимовской толщи составляет 43-167 м. К отложениям ачимовской толщи на Восточно- и Ново-Уренгойском месторождениях приурочены продуктивные пласты Ач1 - Ач6, имеющие локальное распространение и содержащие газ, конденсат и нефть.

Для вышележащей толщи характерны глины аргиллитоподобные, серые, тёмно-серые, тонкоотложенные и алевролитовые, с разнообразными типами слоистости, с невыдержанными прослоями песчаников.

Из песчаных пластов, залегающих в этой части разреза, на рассматриваемой площади продуктивны БУ16 и БУ17.

Верхняя часть сортымской свиты сложена песчаниками серыми, с прослоями глин аргиллитоподобных, серых, тёмно-серых, тонкоотложенных и алевролитовых, разнообразно слоистых. Характерен обугленный растительный детрит, скопление криноидей. Толщина этой части свиты достигает 100 м.

На собственно Уренгойском месторождении в разрезе верхней части свиты выделяются продуктивные основные пласты - БУ10 и БУ11.

В кровле сортымской свиты залегает глинистая чеускинская пачка, представленная глинами, аргиллитоподобными, серыми, тёмносерыми, тонкоотложенными и алевролитовыми, с единичными пластами песчаников. Толщина чеускинской пачки составляет 19-47 м.

Тангаловская свита делится на три подсвиты - нижнюю, среднюю и верхнюю. Нижнетангаловская подсвита состоит из глин серых, иногда аргиллитоподобных, чередующихся с песчаниками и алевролитами. Характерен обугленный растительный детрит, обрывки растений, корневидные растительные остатки. К этой подсвите на собственно Уренгойском месторождении приурочены продуктивные пласты БУ8-БУ9. Толщина подсвиты составляет 131-215 м.

Перекрывается нижнетангаловская подсвита хорошо выдержанной по всей площади месторождения пачкой «шоколадных» глин. Глины с прослоями серых и тёмно-серых разновидностей, оскольчатые. Этой пачке соответствует отражающий сейсмогоризонт Б1. Толщина 8-15 м.

Среднетангаловская подсвита представлена песчаниками серыми, с прослоями серых глин, иногда слабокомковатых. Толщина 181-336 м.

Заканчивается среднетангаловская подсвита пимской пачкой глин серых, аргиллитоподобных с прослоями песчаников толщиной 27-67 м.

Верхнетангаловская подсвита представлена песчаниками и алевролитами серыми, чередующимися в сложном сочетании с глинами серыми, иногда зеленовато-серыми, изредка комковатыми, с единичными зеркалами скольжения. Отмечаются редкие прослои аргиллитоподобных глин. Характерен обугленный растительный детрит, остатки флоры, единичные фориминиферы. В составе подсвиты выделяется шесть песчаных пластов. Толщина подсвиты 250-400 м.

Покурская свита условно разделена на три части в соответствии с ярусами.
