ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Петербургский государственный университет путей сообщения
Императора Александра I»
(ФГБОУ ВО ПГУПС)
Факультет «Автоматизация и интеллектуальные технологии»
Кафедра «Электрическая связь»
ЛАБОРАТОРНАЯ РАБОТА
по дисциплине
«Электроника»
ТЕМА РАБОТЫ
«Интегральные триггеры»
Выполнил:
|
Обучающийся группы ____________ |
________________ Подпись, дата |
________________ И.О. Фамилия |
|
|
|
|
|
Исправить замечания:_____________________
_________________________________________
|
________________ Подпись, дата |
___________________ Уч.звание, И.О. Фамилия |
|
Защита: ________________ Зачтено/не зачтено
|
________________ Подпись, дата |
________________ Уч.звание, И.О. Фамилия |
Санкт-Петербург
2019
Оценочный лист
|
№ п/п |
Материалы необходимые для оценки знаний, умений и навыков |
Показатель оценивания |
Критерии оценивания |
Шкала оценивания |
|
|
1 |
Лабораторная работа № ____ |
Наличие заготовки |
Присутствует |
1 |
|
|
Отсутствует |
0 |
||||
|
Правильность ответа на вопрос |
Получены правильные ответы на вопросы |
3 |
|||
|
Получены частично правильные ответы |
1 |
||||
|
Получены неправильные ответы |
0 |
||||
|
Срок выполнения работы |
Выполнение в срок |
2 |
|||
|
Выполнение с опозданием на 1 неделю и более |
0 |
||||
|
Точность выводов |
Выводы носят конкретный характер |
4 |
|||
|
Выводы носят формальный характер |
0 |
||||
|
ИТОГО максимальное количество баллов |
10 |
||||
Исследуемые схемы

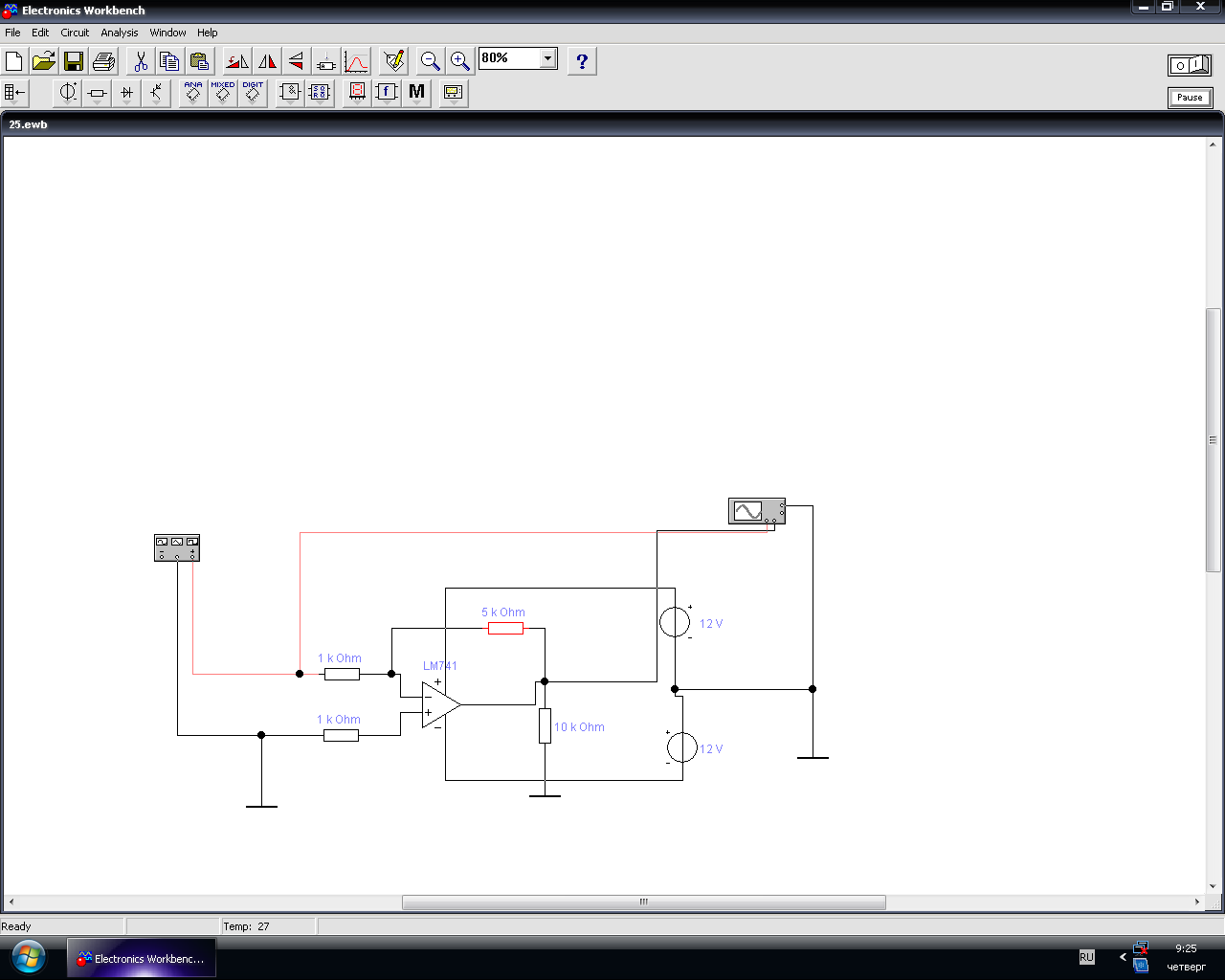

Рис. 1 – схема лабораторной установки
Таблица измерений
|
R3, кOм |
1 |
3 |
5 |
10 |
25 |
100 |
|
Uвых ,В |
0,125 |
0,5 |
0,5 |
1 |
2,5 |
12,5 |
|
Kопыт |
0,625 |
2,5 |
2,5 |
5 |
12,5 |
62,5 |
|
Kрасчет |
0,625 |
2,5 |
2,5 |
5 |
12,5 |
62,5 |
Пример расчетов
Kопыт1 = Uвых / Uвх = 0,125/0,2 =0,625

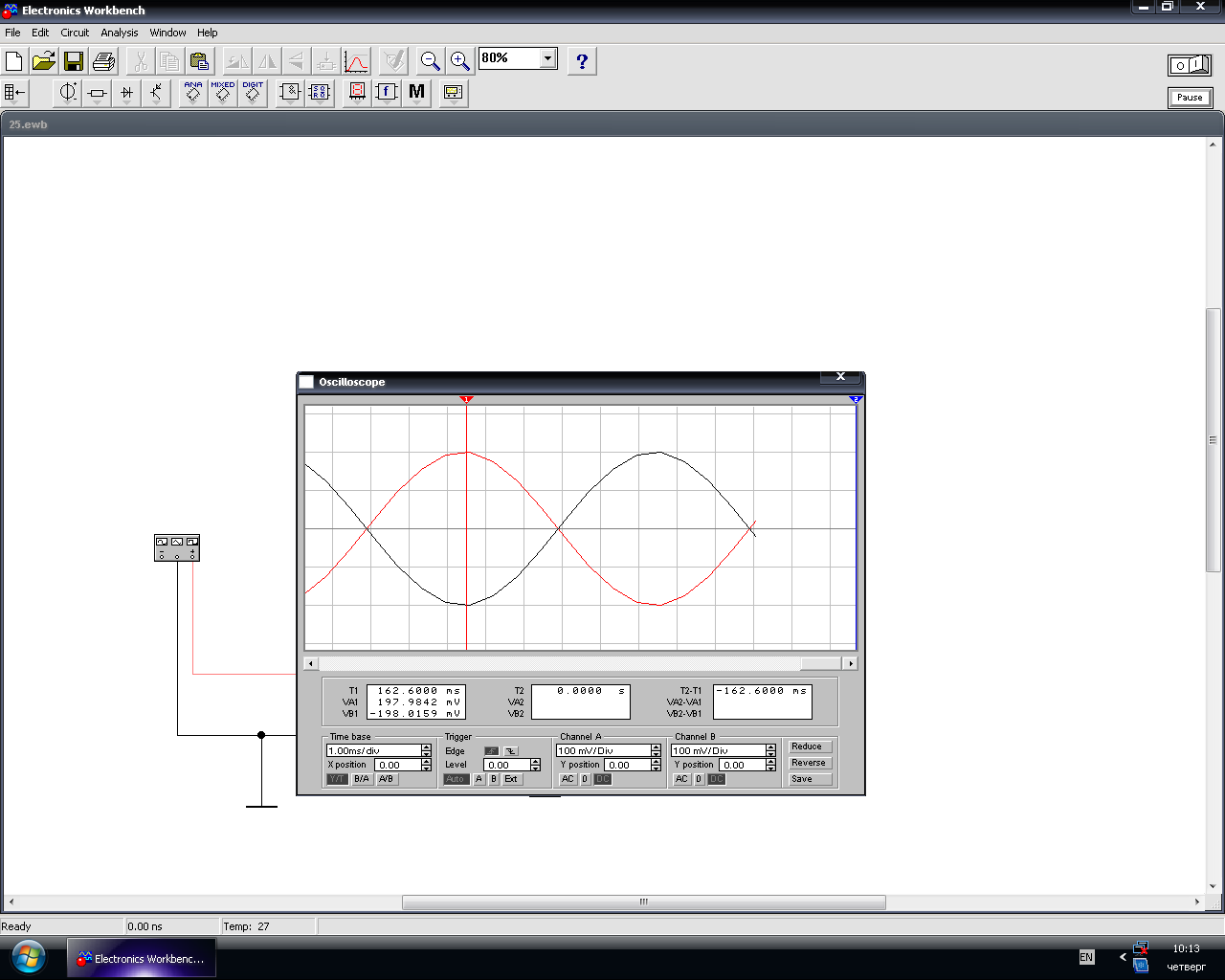

Рис. 2 R=1 кОм
Рис. 3 R= 3 кОм
Рис. 4 R=5 кОм
Рис. 5 R=10 кОм

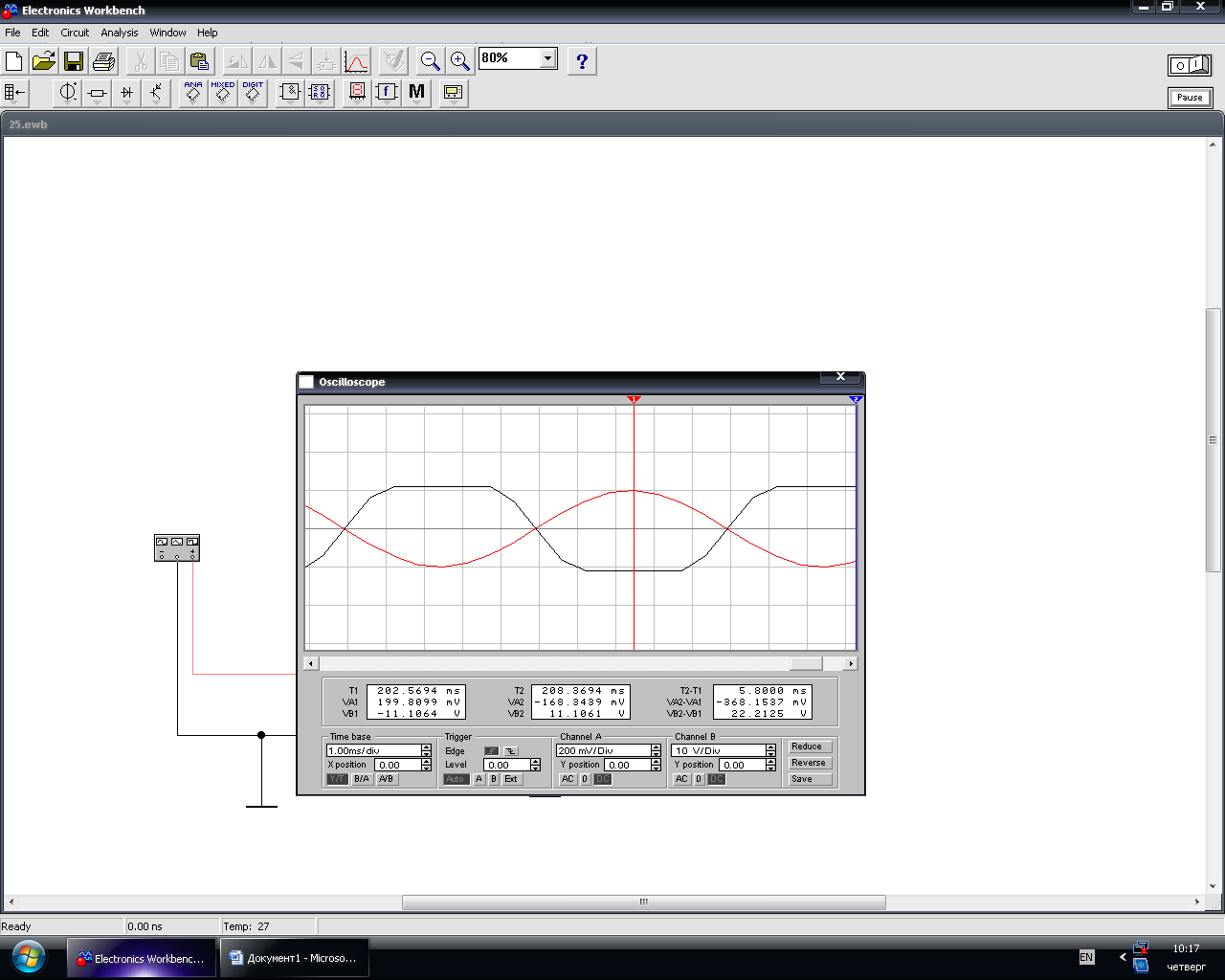

Рис. 6 R=25 кОм

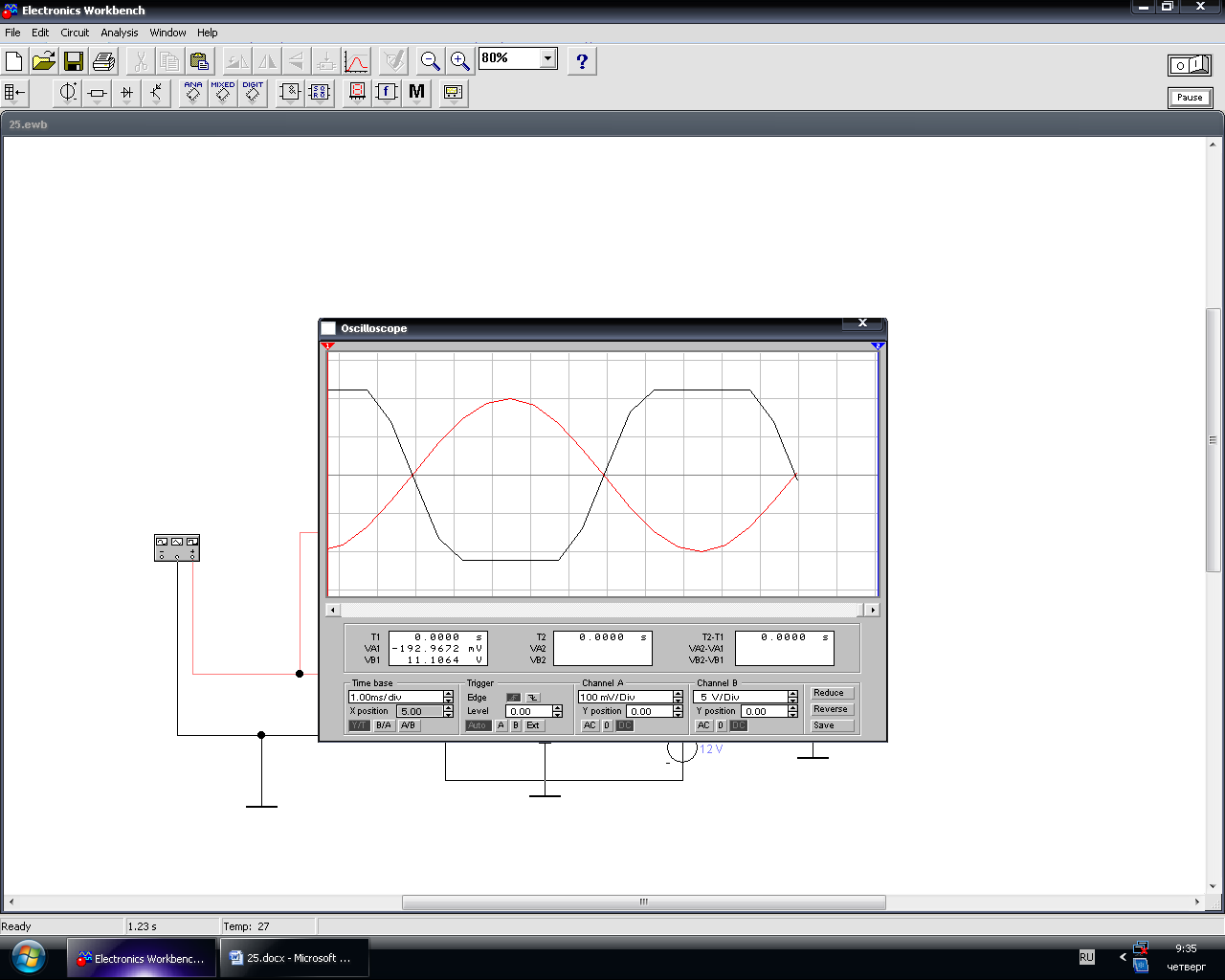

Рис. 7 R=100 кОм

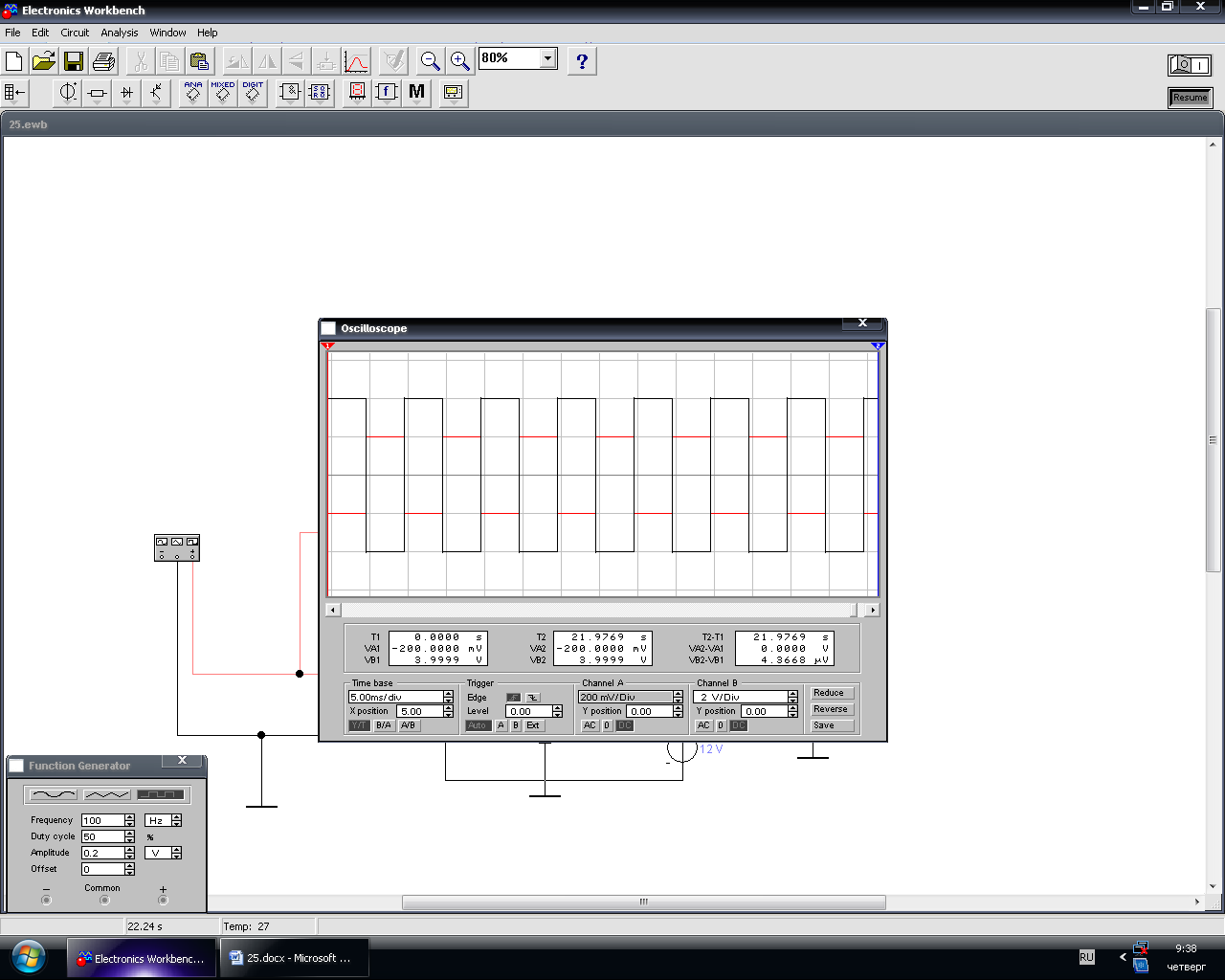

Рис. 8 скорость нарастания выходного напряжения R3= 20 кОм

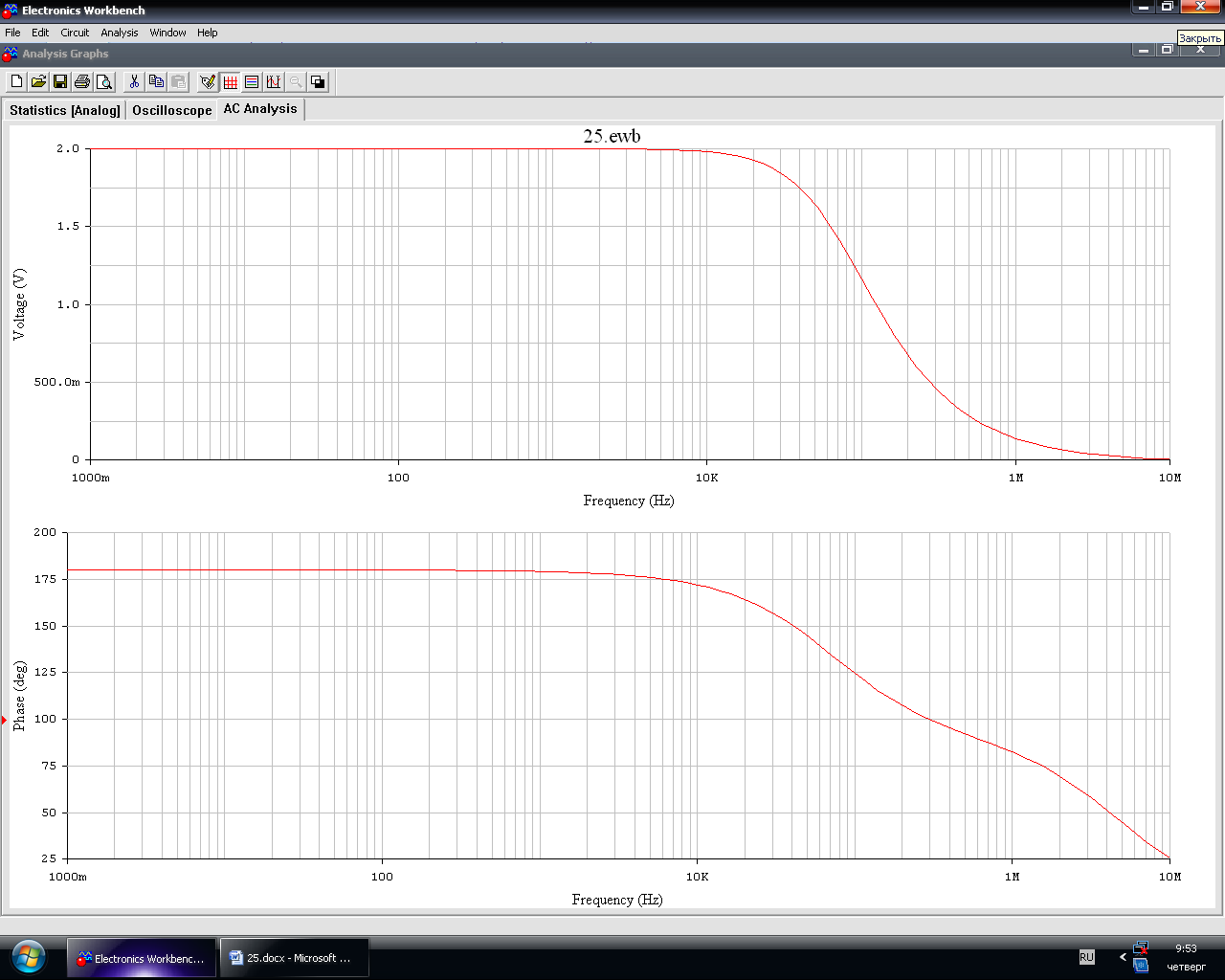

Рис. 9 АЧХ коэффициента усиления
Вывод
ОУ имеет двухполярное питание. Кроме того ОУ может иметь вспомогательные выводы для подключения элементов частотной коррекции и балансировки выходного напряжения. В связи с тем, что Коу достаточно велик, схемы на ОУ работают в линейном режиме только при введении отрицательной обратной связи. При отсутствии отрицательной обратной связи или при введении положительной обратной связи схемы на ОУ обладают нелинейными свойствами и выполняют функции компараторов, генераторов сигналов различной формы и т.п.
Реально идеальных ОУ не существует. Однако параметры реальных ОУ, с точки зрения погрешностей создаваемых ими, близки к идеальным. Это позволяет использовать понятие идеального ОУ, что существенно упрощает анализ схем, содержащих ОУ. Обычно в устройствах содержащих ОУ он используется не самостоятельно, а с элементами внешней обратной связи, которое целиком определяют его передаточную и частотную характеристику.
В составе ОУ
содержится от нескольких десятков до
сотни интегральных транзисторов,
коэффициенты усиления которых падают
с ростом частоты входных сигналов.
Поэтому в целом собственный коэффициент
усиления ОУ, составляющий на низких
частотах величины порядка
,
резко падают с ростом частоты. ООС
снижает коэффициент усиления ОУ, но
выравнивает его АЧХ, Без ООС ОУ в схемах
практически не используется.
